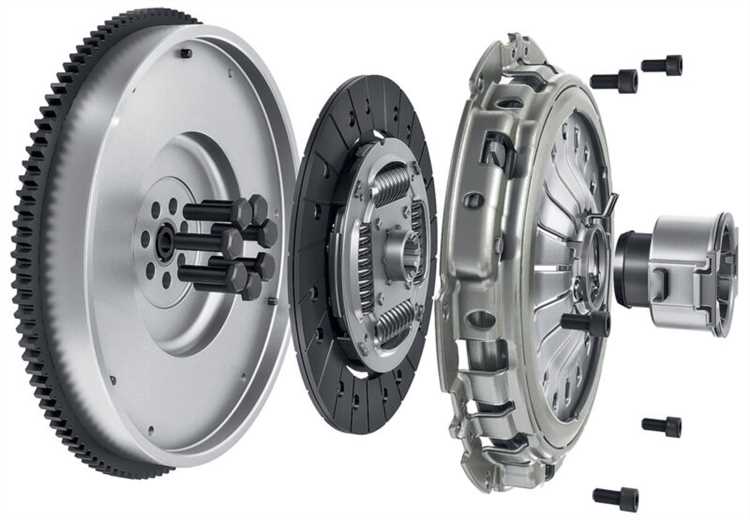

Неправильная установка диска сцепления – частая причина вибраций, неполного включения передачи и преждевременного износа компонентов трансмиссии. При монтаже важно учитывать как ориентацию диска, так и точную центровку относительно маховика и нажимного диска.
Перед началом работ необходимо убедиться в чистоте поверхностей маховика и корзины. Следы масла, пыли или коррозии способны нарушить сцепление и привести к пробуксовке. Использовать очиститель и безворсовую ткань – обязательное условие подготовки.

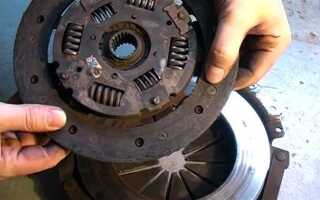

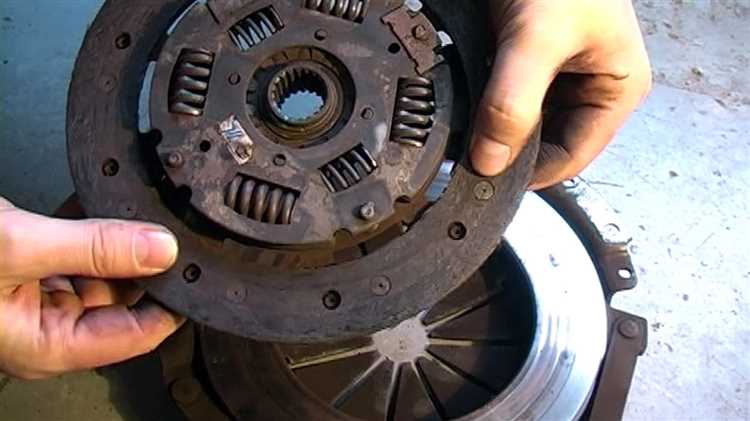

Диск устанавливается строго определённой стороной. Сторона с выступающей частью демпферной пружины должна быть обращена к нажимному диску. Ошибка в ориентации приведёт к упору демпферов в маховик и блокировке механизма.
Центровка осуществляется с помощью направляющей оправки, соответствующей диаметру вала. Без неё сборка возможна, но сопряжена с риском смещения и последующего затруднённого ввода первичного вала в шлицы. После установки необходимо проверить лёгкость поворота диска и его свободное положение.
Затягивать болты крепления корзины следует равномерно, по диагонали, в несколько этапов. Перекос нажимного диска может вызвать неравномерное прижатие и ускоренный износ накладок. После сборки важно протестировать работу сцепления без нагрузки, чтобы исключить биение или заедание.

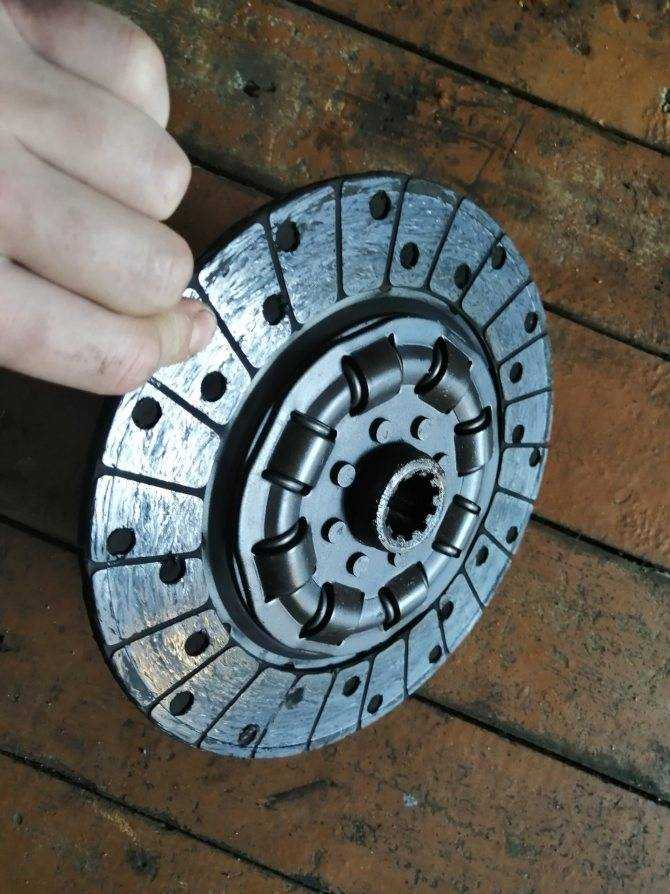

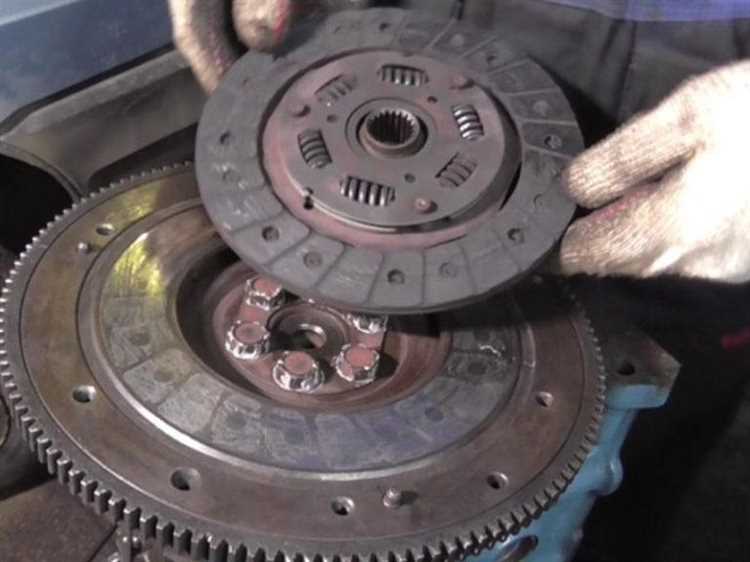

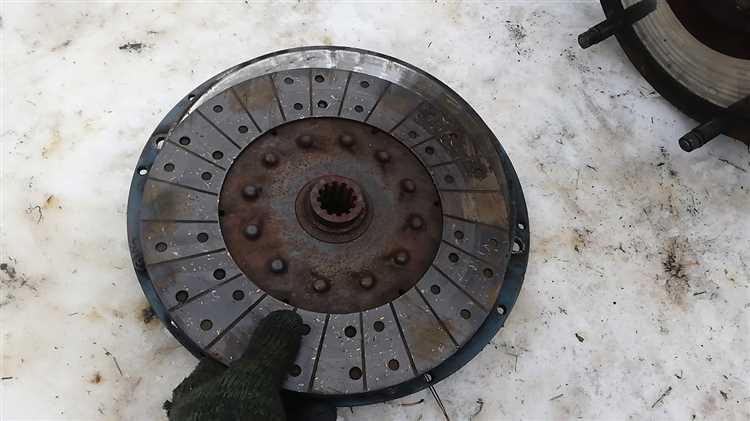

Определение рабочей стороны диска сцепления перед установкой
Рабочая сторона диска сцепления определяется по его конструктивным признакам и маркировке. Чаще всего производители наносят надписи «Flywheel Side» или «Gearbox Side», указывающие, какой стороной диск должен быть обращён к маховику или коробке передач соответственно.

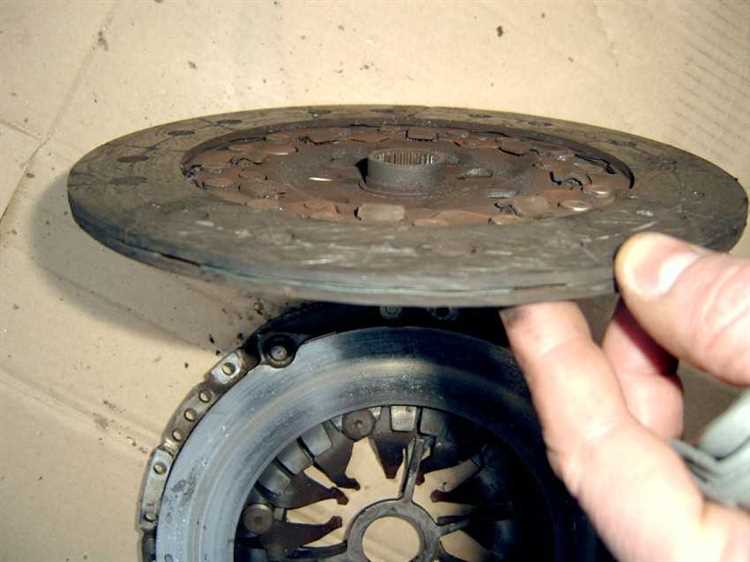

Если маркировка отсутствует, необходимо ориентироваться по расположению ступицы и демпферных пружин. Выпуклая часть ступицы с пружинным блоком всегда должна быть направлена в сторону нажимного диска. Это обеспечивает правильное сопряжение с корзиной и предотвращает контакт пружин с маховиком.
Сторона с минимальным выступом, без пружин или с утопленной ступицей, должна прилегать к маховику. Неверная установка приведёт к невозможности полного сжатия сцепления, появлению посторонних шумов или повреждению компонентов.
Перед установкой следует проверить посадку диска на первичном валу. Он должен свободно перемещаться по шлицам без заеданий. Также необходимо убедиться, что при предварительной сборке диск не касается болтов крепления маховика и других неподвижных элементов.
Для некоторых моделей сцеплений с симметричной ступицей определение рабочей стороны возможно только по сервисной документации. Установка «на глаз» в этом случае недопустима.

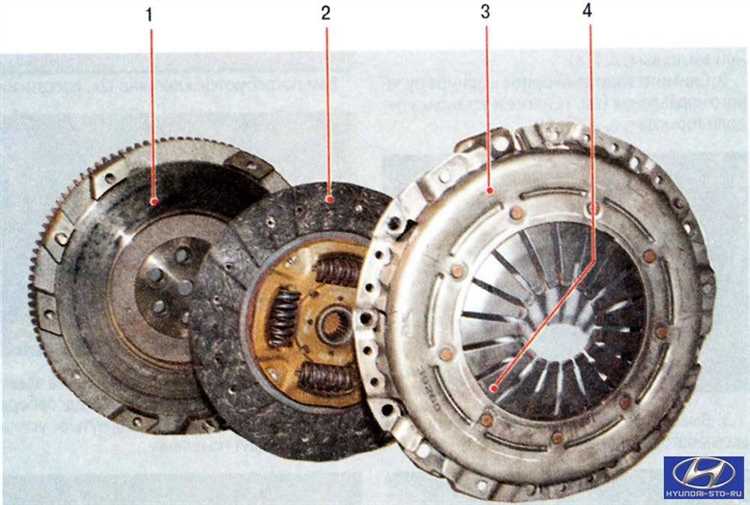

Подготовка маховика и нажимного диска к установке
Перед установкой нового диска сцепления необходимо обеспечить точную подготовку маховика и нажимного диска. Любые отклонения или загрязнения этих компонентов могут привести к проскальзыванию сцепления, биению, неравномерному износу или вибрациям.
Основные этапы подготовки включают:
- Проверку состояния контактной поверхности маховика. Не допускаются следы перегрева, трещины, царапины и задиры. При наличии износа более 0,1 мм рекомендуется шлифовка или замена.
- Контроль биения маховика. Допустимое радиальное биение – не более 0,05 мм. Измерение проводится при помощи индикатора часового типа, установленного на неподвижной опоре относительно маховика.
- Очистку поверхности. Удаляются масло, графит, коррозия и остатки старой накладки. Используются обезжиривающие составы без содержания силикона и волокнистая ветошь, не оставляющая частиц.
- Оценку состояния зубьев венца маховика. Износ или сколы зубьев требуют замены венца или всего маховика, особенно при наличии следов закусывания стартером.

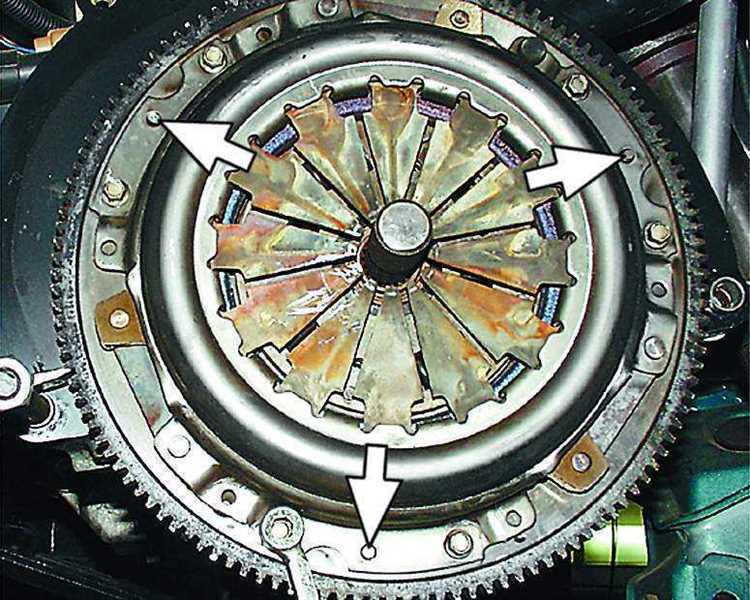

- Проверку и при необходимости замену штифтов центрирования нажимного диска. Неровности или смещение приведут к некорректной установке корзины сцепления.
Подготовка нажимного диска включает:
- Проверку лепестков диафрагменной пружины на равномерность расположения. Отклонение по высоте – не более 0,5 мм. Изгиб или трещины являются основанием для замены.
- Контроль плоскости прилегания к ведомому диску. Поверхность должна быть чистой, ровной, без рисок и выработки. Допустимая неплоскостность – до 0,1 мм.
- Очистку внутренней поверхности от пыли и масла. Особенно важно исключить наличие смазки в зоне контакта с накладкой сцепления.
Все болты крепления нажимного диска проверяются на целостность резьбы. Рекомендуется использовать новые болты с нанесённым фиксатором резьбы или штатные элементы с рекомендуемым моментом затяжки.
Выравнивание диска сцепления по центру коленчатого вала
Неправильное выравнивание диска сцепления приводит к затруднённой установке коробки передач и неравномерному износу накладок. Для точной центровки необходимо использовать направляющий инструмент, соответствующий посадочному отверстию ведомого диска и диаметру втулки или подшипника в коленчатом вале.
Процесс центровки включает следующие действия:
- Установить диск сцепления на маховик, совмещая шлицы с ориентиром на ведомом вале.
- Вставить центрирующий инструмент в отверстие диска и завести его в направляющую втулку коленчатого вала, обеспечив плотное прилегание без люфта.
- Убедиться, что диск расположен строго перпендикулярно к плоскости маховика. Проверка осуществляется визуально по равномерному зазору по периметру корзины сцепления.
- Затянуть крепления нажимного диска крест-накрест с равномерным усилием, чтобы исключить перекос при фиксации.
Если отсутствует заводской центрирующий инструмент, допускается использование подручного приспособления, изготовленного по размерам первичного вала. Однако в этом случае особенно важно контролировать соосность вала и оси сцепления на глаз и по поведению при вращении – люфты и перекосы недопустимы.
После затяжки крепёжных болтов сцепления необходимо извлечь направляющий штифт, при этом диск не должен сместиться. Если извлечение сопровождается заеданием, значит, выравнивание выполнено с нарушениями, и установка должна быть повторена.
Правильная установка выжимного подшипника и направляющей
Перед монтажом выжимного подшипника необходимо проверить его целостность и отсутствие люфта. Подшипник должен свободно вращаться без заеданий и посторонних звуков.
Очистите направляющую втулку от загрязнений и нанесите тонкий слой высокотемпературной смазки, устойчивой к нагрузкам и высокой температуре. Избыточное количество смазки недопустимо, чтобы не допустить загрязнения диска сцепления.
Установите выжимной подшипник на направляющую втулку, убедившись, что он плотно входит и не имеет перекосов. Подшипник должен легко перемещаться по направляющей без усилий, обеспечивая свободное ходовое движение.
Проверьте, чтобы фиксирующее кольцо или стопорное устройство, если предусмотрено конструкцией, было надежно закреплено, исключая возможность смещения подшипника при работе сцепления.
При сборке корзины сцепления с выжимным подшипником особое внимание уделите правильной ориентации подшипника относительно рычагов или лепестков нажимного диска. Это исключит преждевременный износ и обеспечит плавное включение сцепления.
После установки выжимного подшипника и направляющей соберите узел и проверьте ход вилки выключения сцепления – движение должно быть плавным, без заеданий и посторонних шумов.
Момент затяжки болтов крепления корзины сцепления
Правильный момент затяжки болтов крепления корзины сцепления критичен для надежной работы узла и предотвращения деформаций маховика. Обычно рекомендуемый момент составляет от 25 до 40 Н·м в зависимости от марки автомобиля и диаметра болтов.
Перед затяжкой болтов необходимо очистить резьбу и смазать её тонким слоем масла или использовать фиксатор резьбы средней прочности, чтобы исключить самоотвинчивание. Болты следует затягивать равномерно, выполняя процесс крест-накрест, чтобы избежать перекоса корзины.
При использовании динамометрического ключа затяжку выполняют в два этапа: сначала с моментом около 15 Н·м для предварительной фиксации, затем доводят до рекомендуемого значения. При отсутствии точных данных производителя можно ориентироваться на 30 Н·м для стандартных болтов M8.
Перетяжка болтов приводит к деформации маховика и снижению ресурса сцепления, а недостаточная затяжка – к люфтам и возможному разрушению крепежа. После первого запуска рекомендуется повторно проверить момент затяжки.
Проверка работы сцепления после сборки и запуска двигателя
После сборки сцепления и запуска двигателя необходимо проверить его функциональность в несколько этапов. Сначала при выключенном двигателе убедитесь в свободном ходе педали сцепления – он должен составлять от 20 до 40 мм, в зависимости от модели автомобиля. Недостаточный или избыточный ход свидетельствует о неправильной регулировке или проблемах с механизмом.
Запустив двигатель на холостых оборотах, плавно отпустите педаль сцепления, одновременно контролируя момент начала сцепления. Плавное включение без рывков и посторонних звуков указывает на правильную установку диска и корзины.
Проверьте сцепление в движении – на первой передаче плавно увеличивайте газ и фиксируйте момент пробуксовки. Пробуксовка не должна превышать 2–3 секунды при полном нажатии педали. При длительном проскальзывании или рывках потребуется дополнительная регулировка или проверка состояния диска и выжимного подшипника.
Для диагностики исправности механизма обратите внимание на следующие признаки:
| Параметр | Норма | Отклонение | Возможная причина |
|---|---|---|---|
| Свободный ход педали | 20–40 мм | Меньше 15 мм или больше 50 мм | Неправильная регулировка, износ троса или гидравлики |
| Момент начала схватывания | Плавный, примерно на середине хода педали | Слишком рано или слишком поздно | Неправильная установка диска, износ накладок |
| Пробуксовка сцепления | Не более 2–3 секунд под нагрузкой | Длительная пробуксовка | Износ диска, загрязнение поверхности |
При выявлении отклонений рекомендуется повторно проверить затяжку креплений корзины, состояние направляющих и смазку выжимного подшипника. Важно провести контрольный тест после корректировок для подтверждения устранения дефектов.
Вопрос-ответ:
Как определить правильную сторону диска сцепления при установке?
Диск сцепления обычно имеет маркировку или указание, какой стороной он должен быть установлен — эта сторона обращается к маховику двигателя. Если маркировка отсутствует, рабочая сторона диска отличается наличием фрикционного материала с выступами, которые должны плотно прилегать к маховику. Неправильная установка может привести к быстрому износу и плохому сцеплению.
Нужно ли смазывать выжимной подшипник перед установкой?
Выжимной подшипник обычно поставляется уже смазанным и не требует дополнительной смазки. Излишняя смазка может попасть на поверхность трения и вызвать пробуксовку сцепления. Если подшипник сухой или поврежден, лучше заменить его новым, чем пытаться смазать самостоятельно.
Как проверить правильность центрирования диска сцепления при установке?
Для центрирования диска используют специальный инструмент — оправку, которая вставляется в отверстие коленчатого вала через диск сцепления. Она выравнивает диск точно по оси маховика и выжимного подшипника. После затяжки болтов крепления корзины оправку аккуратно извлекают, чтобы диск оставался точно по центру и сцепление работало без рывков и вибраций.
Каким моментом затяжки нужно затягивать болты корзины сцепления?
Момент затяжки болтов корзины зависит от конкретной модели автомобиля и указывается в технической документации. Обычно это значение составляет от 20 до 40 Н·м. Перетягивание может деформировать детали, а недостаточная затяжка приводит к люфтам и повреждениям. Рекомендуется использовать динамометрический ключ и строго соблюдать указанный момент.
После установки диска сцепления требуется ли регулировка педали сцепления?
В большинстве случаев после замены диска сцепления рекомендуется проверить и при необходимости отрегулировать свободный ход педали. Правильный ход педали обеспечивает полное выключение сцепления и предотвращает преждевременный износ. Регулировка проводится с учётом рекомендаций производителя автомобиля и часто включает изменение длины троса или положения педали.
