Выбор клея для шпонирования деревянной основы напрямую влияет на долговечность отделки, устойчивость к деформации и внешний вид изделия. При склеивании массива древесины с тонким шпоном важно учитывать структуру материала, тип нагрузки, температурные условия эксплуатации и технологию нанесения. Неправильно подобранный состав может привести к отслаиванию шпона, появлению пузырей и трещин.
Наиболее распространённые виды клеевых составов для шпона – мочевино-формальдегидные, ПВА-дисперсии, контактные полиуретановые клеи и термореактивные смолы. Каждый из них имеет чёткие показания к применению. Например, ПВА подходит для прессования при комнатной температуре, но не выдерживает длительной влажности. Мочевино-формальдегидные клеи обеспечивают прочное сцепление, но требуют горячего прессования при температуре не ниже 100 °C и обладают резким запахом.
Для ручного нанесения в условиях мастерской или на небольшом производстве часто применяют контактные клеи на основе полиуретана или неопренов. Они обеспечивают быстрое схватывание без необходимости прессовки, но требуют точного позиционирования шпона – корректировка после склеивания невозможна. Для щитовых конструкций, подвергающихся механическим и температурным нагрузкам, предпочтительны реакционноспособные клеи на эпоксидной или полиуретановой основе.
Выбор способа нанесения (валиком, шпателем, пульверизатором) и время выдержки до схватывания также зависят от характеристик клея. Важно соблюдать рекомендуемую толщину клеевого слоя: избыток клея приводит к неровной поверхности, а его нехватка – к слабому сцеплению. Подготовка основания (шлифовка, обеспыливание, контроль влажности) перед нанесением состава – обязательный этап для любого типа клея.
Выбор подходящего типа клея для приклеивания шпона к дереву
Выбор клея напрямую влияет на долговечность и внешний вид шпонированной поверхности. Для каждой задачи необходимо учитывать тип древесины-основы, условия эксплуатации изделия и формат шпона (натуральный, термошпон, меламин и пр.).
- ПВА (поливинилацетатный клей) – применяется для работы с сухим шпоном в условиях умеренной влажности. Подходит для внутренней мебели. Быстро схватывается, не оставляет пятен, безопасен в быту. Используйте только профессиональные марки с пометкой D2 или D3.
- Казеиновый клей – подходит для реставрации и шпонирования антикварной мебели. Обладает высокой прочностью, но требует точного соблюдения пропорций при приготовлении. Неустойчив к влаге.
- Контактный клей на основе полиуретана или неопреновой резины – эффективен при оклеивании больших поверхностей, в том числе гнутых форм. Обе поверхности необходимо тщательно обезжирить и просушить после нанесения. Клей схватывается при сильном нажатии, не требует пресса.
- Эпоксидный двухкомпонентный клей – обеспечивает прочную и влагостойкую фиксацию. Используется в условиях повышенной влажности, а также для наружных работ. Долгое время полимеризации требует точного позиционирования шпона на этапе склеивания.
- Термоклей (на основе термопластичных смол) – применяется для автоматического приклеивания шпона на производстве. Требует специализированного оборудования, высокой температуры и точного соблюдения параметров.
- Клей на основе мочевиноформальдегидной смолы – обеспечивает прочное и стабильное соединение, подходит для прессового метода. Используется в условиях повышенной температуры и давления. Обязателен контроль вентиляции при работе.
Перед выбором клея следует учитывать влажность древесины (не более 8–10%), тип шпона и технологию оклеивания (ручную или прессовую). Несовместимость клея и шпона может привести к отслаиванию, деформации или появлению пятен. Важно тестировать клей на пробной поверхности перед массовым применением.
Сравнение полиуретановых, контактных и столярных клеев
Полиуретановые клеи обеспечивают высокую прочность склеивания и устойчивость к влаге, что делает их подходящими для внешних работ и помещений с повышенной влажностью. Они расширяются при отверждении, заполняя мелкие неровности древесины, но требуют аккуратного нанесения и точного дозирования. Работать с ними необходимо в перчатках и при хорошем проветривании.
Контактные клеи на основе полихлоропренов (например, на растворителе) обеспечивают моментальное схватывание после контакта двух обработанных поверхностей. Их удобно использовать при облицовке больших площадей, особенно если необходимо быстрое соединение без длительного прессования. Однако такие клеи не прощают ошибок – после соединения деталей поправить их невозможно. Также они выделяют летучие соединения, что требует хорошей вентиляции рабочего пространства.
Столярные клеи на основе ПВА остаются популярным выбором для работ в сухих помещениях. Они легко наносятся, не токсичны, не имеют запаха и позволяют корректировать положение шпона в течение нескольких минут после соединения. После высыхания становятся прозрачными и не влияют на внешний вид поверхности. Главный недостаток – низкая водостойкость, особенно у обычных марок без D3 или D4 класса защиты.
При выборе между этими клеями важно учитывать условия эксплуатации изделия, размер поверхности и требуемое время на корректировку. Для влажных условий целесообразно использовать полиуретановые составы. При необходимости быстрой сборки – контактные. Для несложных работ в сухих помещениях – столярный клей ПВА с соответствующей степенью водостойкости.
Особенности приклеивания шпона на массивную и фанерную основу
При работе с шпоном важно учитывать различия между массивной древесиной и фанерой как основаниями. От их структуры зависит выбор клея, способ нанесения и технологии прессования.
Приклеивание шпона к массиву:
- Массив дерева подвержен усадке и расширению при изменении влажности. Поэтому шпон необходимо приклеивать только к материалу, прошедшему стабилизацию влажности (не выше 10–12%).
- Рекомендуется использовать эластичные клеевые составы, такие как столярный или полиуретановый клей, чтобы компенсировать возможные деформации основания.
- Перед приклеиванием следует обеспечить ровную и гладкую поверхность, исключающую волокнистые выбоины или сучки. Обязательно шлифование зерном не крупнее Р120.
- Для массивных поверхностей обязательна равномерная нагрузка при прессовании. Рекомендуется использовать вакуумный пресс или равномерное механическое давление не менее 0,6 МПа в течение 4–6 часов.
Приклеивание шпона к фанере:
- Фанера имеет стабильную геометрию и низкую усадку, поэтому допускается применение более жёстких клеевых систем, включая контактные и ПВА-клеи с повышенной прочностью сцепления.
- Перед приклеиванием фанеру необходимо очистить от пыли и обезжирить. Допускается лёгкое шлифование, особенно если фанера покрыта глянцевым или ламинированным слоем.

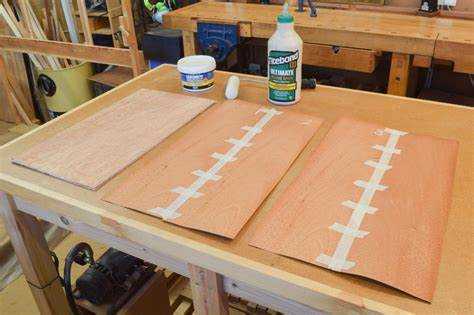

- Контактные клеи требуют нанесения на обе поверхности и выдержки до стадии отлипа, после чего шпон фиксируется без возможности корректировки положения.
- При использовании ПВА и аналогичных составов необходима нагрузка 0,3–0,5 МПа в течение 2–4 часов. При этом фанеру не рекомендуется подвергать изгибу до полного высыхания клея.
Физико-механические свойства основания определяют, насколько долговечным будет склеивание. Массив требует большей гибкости и контроля влажности, тогда как фанера позволяет применять более технологичные клеевые решения и ускоренное прессование.
Подготовка деревянной поверхности перед нанесением клея
Эффективность склеивания шпона напрямую зависит от состояния основания. Для начала необходимо убедиться, что древесина полностью сухая: допустимая влажность – не более 8–10%. Влажная основа снижает адгезию и вызывает деформации после высыхания.
Следующий этап – шлифование. Поверхность следует обработать абразивом с зернистостью P120–P150. Грубая шлифовка оставляет волокна приподнятыми, мешая равномерному распределению клея, а слишком мелкая – полирует поверхность и ухудшает сцепление. После шлифовки древесину очищают от пыли, желательно с использованием пылесоса и антистатической салфетки.
Если основа ранее покрывалась лаком, маслом или воском, требуется полное удаление старого покрытия. Для этого используют химические смывки или глубокую механическую шлифовку. Остатки старых покрытий могут полностью обнулить эффект даже самого качественного клея.

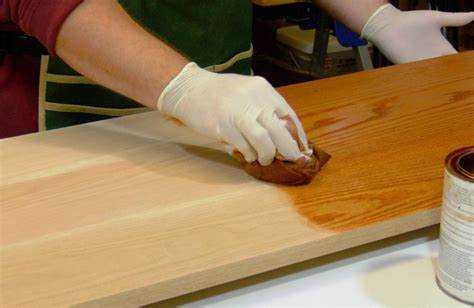

Некоторые породы дерева, особенно смолистые (сосна, ель), требуют обезжиривания. Для этого применяют ацетон или технический спирт. Смола препятствует равномерному нанесению клея и снижает его прочность.
При работе с фанерой необходимо проверить, нет ли расслоений, пустот или отслоившихся участков. Такие дефекты следует устранить до начала приклеивания шпона, иначе клей будет работать неравномерно и шпон может отойти в этих местах при высыхании или температурных колебаниях.
Температурный режим и влажность при склеивании шпона
Оптимальная температура для склеивания шпона находится в диапазоне от +18 °C до +25 °C. При более низких температурах клей теряет текучесть и проникает в древесину хуже, что снижает прочность соединения. При температуре выше +30 °C клей может слишком быстро схватываться, не успевая равномерно распределиться между поверхностями.
Влажность воздуха в помещении должна быть стабильной и находиться в пределах 40–60 %. Превышение этого диапазона повышает риск коробления шпона после склеивания. Особенно это критично при использовании шпона толщиной менее 0,8 мм. Слишком сухой воздух (ниже 35 %) может вызвать растрескивание или расщепление волокон.
Влажность самой древесины не должна превышать 8–10 %. При более высокой влажности древесина будет выделять влагу в клеевой слой, снижая его адгезионные свойства и увеличивая время полимеризации. Это особенно важно при применении ПВА или столярных клеев, чувствительных к излишней влаге.
Во время склеивания и в течение 24 часов после него необходимо исключить резкие колебания температуры и влажности. Это предотвратит внутренние напряжения и деформации шпона на стадии отвердения клея.
Инструменты и приспособления для приклеивания шпона вручную

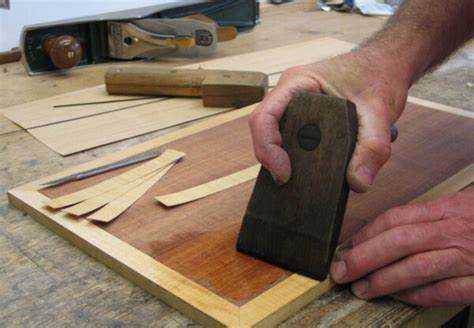

Для плотного прижатия шпона применяют резиновый валик диаметром 50–70 мм. Он позволяет разгладить поверхность, удаляя воздух и излишки клея, при этом не повреждая тонкий шпон.
Пресс или тяжелые плоские грузы служат для создания постоянного давления во время высыхания клея. В отсутствие пресса используют прижимные планки из древесины или металла длиной на 5–10 см больше клеевого слоя, закрепленные струбцинами с усилием около 5–10 кг на погонный сантиметр.
Струбцины выбирают с шириной захвата от 100 мм и длиной до 300 мм, чтобы охватить всю рабочую зону. Они должны обеспечивать равномерное давление без смещения шпона.
Нож с острым лезвием или шпателем используют для точного подрезания и удаления излишков шпона после приклеивания. Рекомендуется применять ножи с длиной лезвия 15–20 мм для аккуратной обработки кромок.
Для подготовки поверхности и снятия пыли необходим мелкозернистый шлифовальный блок или наждачная бумага зернистостью P180–P220. Это улучшает адгезию клея к основанию.
Равномерность нанесения клея контролируют при помощи металлической или пластиковой линейки толщиной 1–2 мм, которая служит также ориентиром для выравнивания шпона по краям.
Дополнительно рекомендуется использовать перчатки из нитрила для защиты рук от клея и влажной тряпки для оперативного удаления излишков клея с поверхности шпона и инструмента.
Распространённые ошибки при склеивании шпона и как их избежать
Неправильная подготовка поверхности – частая причина плохой адгезии. Древесина должна быть очищена от пыли, грязи и жировых загрязнений, поверхность необходимо шлифовать до ровного состояния без остатков старого лака или масла.
Использование неподходящего клея приводит к отслоению шпона. Для древесных поверхностей рекомендуются столярные клеи на основе ПВА с влагостойкостью или контактные клеи, обеспечивающие прочное соединение при соблюдении технологии.
Избыток клея вызывает вздутия и морщины шпона. Наносите клей равномерным тонким слоем, ориентируясь на рекомендации производителя. Излишки клея следует удалять сразу до прессования.
Недостаточное давление при склеивании приводит к неполному контакту и появлению пузырей воздуха. Используйте прижимные приспособления или прессы, обеспечивающие равномерное и достаточное давление по всей поверхности в течение времени, указанного для конкретного клея.
Несоблюдение температурного режима ухудшает схватывание. Оптимальная температура для работы с клеями обычно от +18 до +25 °C. При более низких температурах клеевые свойства снижаются, при высоких возможна ускоренная полимеризация без полного проникновения.
Пренебрежение контролем влажности древесины приводит к деформации шпона после склеивания. Влажность основы и шпона должна находиться в пределах 6–10 %, чтобы избежать усадки и растрескивания.
Ошибки в технологии нанесения клея, например, нанесение только на одну сторону или непромазывание краёв шпона, вызывают слабую фиксацию. Клей следует наносить на обе поверхности равномерно.
Отсутствие выравнивания и точной подгонки шпона вызывает щели и зазоры, которые впоследствии сложно исправить. Перед склеиванием проверяйте плотность прилегания каждого элемента шпона.
Проверка прочности и качества приклеенного шпона
Первым этапом служит визуальный осмотр. Нужно проверить равномерность прилегания шпона, отсутствие вздутий, морщин и пропусков клеевого слоя. Места с дефектами часто указывают на недостаточную адгезию или неправильное нанесение клея.
Для механической проверки используют пробное местное усилие на отрыв или сдвиг шпона. Это можно сделать аккуратным нажатием или легким постукиванием в разных участках, чтобы выявить участки с плохим сцеплением. На профессиональном уровне применяется испытание на сдвиг с помощью специального оборудования с контролем силы отрыва.
Контроль влажности основы обязателен: влажность древесины должна быть в пределах 8–12%. Избыточная влага снижает адгезию клея и приводит к разрушению клеевого слоя под нагрузкой.
При использовании термоактивных клеев целесообразно провести нагрев приклеенного шпона до рекомендуемой температуры для активации клеевого слоя и проверить его устойчивость к деформациям после остывания.
Для длительной проверки качества соединения проводят испытания на циклы влажности и температуры, моделируя реальные условия эксплуатации. Шпон не должен отставать, деформироваться или менять цвет в зонах приклеивания.
При обнаружении дефектов рекомендуется локально повторить приклейку с предварительным удалением некачественного слоя клея и обработкой поверхности абразивом для улучшения сцепления.
Вопрос-ответ:
Какой клей лучше использовать для приклеивания шпона на деревянную поверхность с точки зрения прочности и долговечности?
Для надёжного крепления шпона к древесине часто выбирают столярные клеи на основе ПВА с повышенной влагостойкостью или специальные клеи для шпона на основе синтетических смол. Они обеспечивают прочное соединение, выдерживают деформации дерева и не вызывают пожелтения поверхности. Полиуретановые клеи применяются при необходимости повышенной влагостойкости и эластичности, но требуют аккуратного нанесения из-за быстрого схватывания. Контактные клеи используют реже из-за их жёсткости после высыхания, что может привести к растрескиванию тонкого шпона.
Как правильно подготовить деревянную поверхность перед нанесением клея для шпона?
Поверхность должна быть сухой, чистой и ровной. Необходимо удалить пыль, грязь и остатки старого покрытия. Шероховатость древесины стоит устранить при помощи шлифовальной бумаги с мелким зерном, чтобы обеспечить максимальный контакт клея с основанием. При повышенной влажности древесины клей может плохо схватываться, поэтому перед приклеиванием поверхность рекомендуется просушить и проверить уровень влажности, который должен соответствовать нормам для мебели или отделки. Кроме того, некоторые клеи требуют нанесения грунтовочного слоя для улучшения адгезии.
Можно ли использовать обычный столярный клей для приклеивания шпона толщиной менее 1 мм?
Столярный клей подходит для шпона тоньше 1 мм, если он обладает высокой пластичностью и влагостойкостью. Однако для очень тонкого шпона желательно использовать специально разработанные клеи с улучшенной эластичностью, чтобы избежать растрескивания покрытия при усадке древесины или изменении влажности. При использовании обычного столярного клея важно наносить тонкий равномерный слой и обеспечивать плотное прижатие шпона в течение рекомендованного времени, чтобы предотвратить образование пузырей и отслаивание.
Как правильно наносить клей на шпон и деревянную основу, чтобы избежать пузырей и плохого сцепления?
Клей наносят тонким равномерным слоем при помощи кисти или валика, чтобы покрыть всю контактную поверхность шпона и основания. После нанесения клея стоит дать клею немного подсохнуть до состояния легкой липкости (время зависит от типа клея), чтобы улучшить адгезию. При приклеивании шпон плотно прижимают к основанию с помощью прессов, струбцин или специализированных валиков, чтобы удалить воздух и избежать пузырей. Избегайте чрезмерного количества клея — излишки выдавливаются по краям и могут создать неровности. Тщательное выравнивание и давление прижима обеспечивают максимально прочное и ровное соединение.
Загрузка...
