Чем крепить гофру к стене

Гофрированная труба используется для защиты кабелей от механических повреждений и воздействия окружающей среды. Надёжное крепление гофры к стене необходимо не только для сохранения её формы, но и для соблюдения правил электробезопасности. От выбранного способа крепления зависит срок службы кабельной трассы и удобство последующего обслуживания.

Для фиксации гофры применяются пластиковые клипсы, хомуты, саморезы с дюбелями, а также специальные монтажные площадки. Выбор способа определяется материалом стены, диаметром гофры и условиями эксплуатации – в том числе температурным режимом и влажностью.

При креплении к бетонным или кирпичным стенам чаще всего используют дюбели диаметром 6–8 мм и саморезы длиной от 40 мм. Для гипсокартона рекомендуется применение пластиковых клипс с дополнительной опорой или самоклеящихся креплений с замками. В условиях повышенной влажности целесообразно использовать нержавеющие или антикоррозионные элементы крепления.

Расстояние между точками крепления обычно составляет 40–60 см для горизонтальных участков и 80–100 см для вертикальных. В местах поворотов и стыков обязательна установка дополнительной фиксации, чтобы исключить сдвиг или провисание. При монтаже в зоне вибраций желательно использовать крепления с демпферами или резиновыми прокладками.

Крепление гофры пластиковыми клипсами: выбор и монтаж

Пластиковые клипсы применяются для крепления гофры диаметром от 16 до 40 мм к бетонным, кирпичным, гипсовым и деревянным поверхностям. Клипса должна соответствовать наружному диаметру гофры с минимальным зазором – при установке труба должна входить плотно, но без усилия на сжатие.

При выборе учитывают тип основания и способ фиксации. Для плотных стен применяют клипсы с отверстием под дюбель 6×40 мм. Для перегородок из гипсокартона – варианты с возможностью установки на саморез с пресс-шайбой. В помещениях с повышенной влажностью желательно использовать клипсы из полипропилена, устойчивого к УФ-излучению и перепадам температуры.

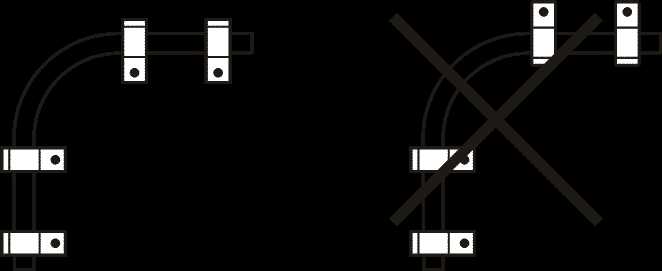

Расстояние между клипсами на прямых участках – не более 60 см для горизонтального монтажа и 40 см для вертикального. В местах изгибов и около распределительных коробок монтируют дополнительную точку крепления. При прокладке на потолке используют усиленные клипсы с двумя точками фиксации.

Разметку выполняют с учётом минимальных изгибов гофры. Места сверления очищают от пыли. Клипсы устанавливаются строго перпендикулярно поверхности – даже небольшой наклон создаёт напряжение на трубе и увеличивает риск разрушения при эксплуатации.

Гофру защёлкивают в клипсу после полного завершения её крепления. Нельзя вставлять трубу в незакреплённый держатель. При необходимости демонтажа клипсы разжимают вручную без применения инструмента, чтобы избежать повреждений гофры и основания.

Применение металлических хомутов при установке гофры

Металлические хомуты применяются в тех случаях, когда требуется повышенная прочность крепления гофрированной трубы к основанию. Их используют при монтаже систем в промышленных помещениях, на открытых участках и в зонах с вибрацией, где пластиковые фиксаторы могут не обеспечивать достаточной жесткости.

Выбор хомутов зависит от диаметра гофры и условий эксплуатации. Наиболее распространены изделия с резиновыми вставками, компенсирующими вибрации и исключающими повреждение оболочки. Для прокладки на улице или в сырых помещениях предпочтительны хомуты из нержавеющей стали или оцинкованной стали с антикоррозийным покрытием.

При креплении важно жестко фиксировать трубу, но не деформировать её. Зазор между стенкой хомута и гофрой должен быть минимальным, чтобы избежать продольного смещения. Монтаж выполняется с использованием дюбель-гвоздей, саморезов или шпилек с гайками в зависимости от типа основания: бетон, кирпич, дерево, гипсокартон.

Расстояние между хомутами подбирается с учетом диаметра гофры. Для изделий диаметром до 25 мм достаточно шага в 0,5 м, для диаметров 32–50 мм – не более 0,7 м. На поворотах и в местах установки распределительных коробок хомуты обязательно устанавливаются дополнительно.

В случаях, когда необходимо обеспечить герметичность или дополнительную защиту, используются модели с резьбовыми зажимами. Они надежно стягивают гофру и предотвращают проникновение пыли или влаги внутрь системы.

Использование перфоленты для фиксации гофры на стене

Перфолента представляет собой металлическую или пластиковую ленту с равномерно расположенными отверстиями. Её гибкость и возможность нарезки на нужную длину делают её удобным решением при монтаже гофры в сложных или нестандартных условиях.

Фиксация гофрированной трубы с помощью перфоленты особенно актуальна в следующих ситуациях:

• при креплении на неровных или криволинейных поверхностях, где стандартные клипсы не подходят;
• в углах и местах поворота трассы, где требуется дополнительная фиксация;
• при прокладке тяжёлой гофры с множеством кабелей внутри;
• для временной фиксации в процессе прокладки перед финишной отделкой.

Рекомендации по применению:

1. Отмерить и отрезать необходимую длину перфоленты с учётом нахлёста для надёжной фиксации.
2. Обхватить гофру и закрепить ленту к стене саморезами с дюбелями через отверстия. Шаг креплений – 40–60 см.
3. При необходимости усилить крепление в местах соединения гофры или в местах с повышенной нагрузкой использовать двойной виток перфоленты.

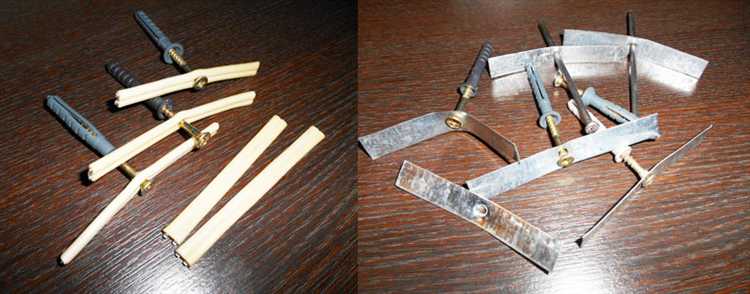

Для крепления на бетонных или кирпичных стенах рекомендуется использовать дюбель-гвозди или анкерные болты. На деревянных поверхностях достаточно шурупов с широкой головкой. Важно избегать чрезмерного натяжения ленты, чтобы не деформировать гофру.

Металлическая перфолента обеспечивает более жёсткую фиксацию, устойчива к деформации и подходит для прокладки в технических помещениях. Пластиковая – менее надёжна, но удобна для временного монтажа и прокладки в сухих помещениях без резких температурных колебаний.

Крепление гофры на саморезы с дюбелем: пошаговая инструкция

Для надежного закрепления гофры на стене подготовьте дюбели диаметром 6-8 мм и саморезы длиной 40-50 мм. Оптимальный шаг между крепежными точками – 30-40 см, чтобы избежать провисания.

Шаг 1. Отметьте на стене места для крепления, учитывая изгибы и направление гофры. Используйте уровень для ровной линии крепления.

Шаг 2. С помощью перфоратора или дрели просверлите отверстия под дюбели на выбранных отметках. Глубина должна соответствовать длине дюбеля, обычно около 50 мм.

Шаг 3. Вставьте дюбели в отверстия, слегка постучав молотком до полного утопления в стену.

Шаг 4. Расположите гофру на стене, совместив с установленными дюбелями. Зафиксируйте в каждой точке крепления саморезами, не перетягивая, чтобы не повредить материал.

Шаг 5. Проверьте прочность крепления, слегка надавив на гофру в местах фиксации. При необходимости добавьте дополнительные крепежи на длинных участках.

Такой способ гарантирует долговечность и устойчивость гофры к вибрациям и нагрузкам. Для стен из бетонных или кирпичных материалов дюбели и саморезы обеспечивают надежную фиксацию без деформаций.

Особенности монтажа гофры на бетонные и кирпичные стены

Монтаж гофры на бетонные и кирпичные поверхности требует учёта прочности и структуры материала. Для фиксации выбирают крепеж, способный выдержать высокую нагрузку и обеспечить долговечность.

• Для сверления используют ударные или перфораторные дрели с победитовыми сверлами диаметром 6–8 мм, глубина отверстия должна превышать длину дюбеля на 10–15 мм.
• Дюбели применяют пластиковые с гвоздем или металлические анкерные для кирпича и бетона с учетом веса гофры и нагрузок.
• Рекомендуется использовать саморезы длиной 40–50 мм, с головкой, подходящей для выбранных крепежных элементов (например, с пресс-шайбой для равномерного распределения давления).

Перед монтажом следует очистить отверстия от пыли с помощью продувки или щетки, чтобы обеспечить надежное сцепление дюбеля с основанием.

1. Разметка выполняется с шагом крепления 30–50 см, при необходимости – ближе в местах изгибов и перегибов гофры.
2. Сверлят отверстия по меткам, глубина контролируется специальной ограничительной насадкой или маркером на сверле.
3. В отверстия вставляют дюбели, тщательно забивают или забивают молотком, при необходимости используйте анкер для дополнительной фиксации.
4. Прикладывают гофру к стене и фиксируют саморезами через специальные хомуты или крепежные клипсы, обеспечивая плотное прилегание без пережатий.

Для защиты от вибраций и повышения сцепления между крепежом и поверхностью рекомендуется использовать герметик или монтажную пену вокруг отверстий, особенно при работе с кирпичной кладкой с рыхлыми швами.

В случаях, когда поверхность неровная или имеет дефекты, перед монтажом проводят выравнивание с помощью штукатурки или монтажных смесей для обеспечения ровного положения гофры и снижения риска повреждений при эксплуатации.

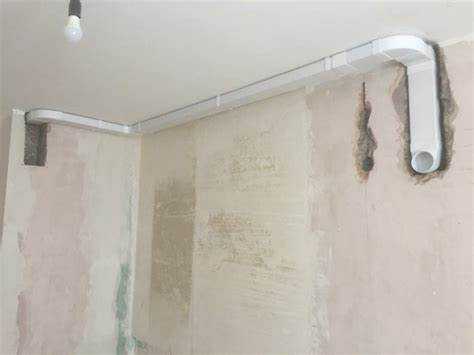

Укладка гофры в кабель-канал с фиксацией к стене

Для защиты и аккуратной организации кабелей гофра укладывается внутри кабель-канала, который затем крепится к стене. Выбор кабель-канала зависит от диаметра гофры и количества проводов. Минимальный запас по диаметру должен быть не менее 10–15%, чтобы избежать давления на гофру и обеспечить легкий доступ к кабелям.

Перед монтажом кабель-канала поверхность стены очищается от пыли и грязи. Для надежного крепления используются дюбели с саморезами, учитывая тип стены: для бетона или кирпича – пластиковые дюбели соответствующего размера, для гипсокартона – специальные крепежи с распорными элементами.

Кабель-канал фиксируют с шагом не более 40–50 см, чтобы исключить провисание и смещение гофры. В местах поворотов и стыков применяют угловые и соединительные элементы кабель-канала, обеспечивающие равномерное направление гофры без заломов.

Перед укладкой гофры в канал необходимо проверить ее целостность и гладкость поверхности, чтобы избежать повреждений кабелей внутри. Гофру аккуратно протягивают по длине канала без излишнего натяжения и с учетом минимального радиуса изгиба, рекомендованного производителем.

Для дополнительной фиксации гофры внутри кабель-канала при необходимости используют пластиковые хомуты или стяжки, расположенные с шагом 30–40 см. Это предотвращает смещение гофры при вибрациях или перемещениях кабелей.

После укладки и фиксации гофры кабель-канал закрывается крышкой, которая должна плотно защелкиваться по всей длине, обеспечивая защиту от пыли и механических воздействий. Рекомендуется контролировать состояние крепежа и при необходимости проводить обслуживание раз в несколько лет.

Допустимое расстояние между точками крепления гофры

Оптимальное расстояние между крепежными элементами зависит от диаметра гофры и условий эксплуатации. Для стандартных ПВХ или полиэтиленовых гофр диаметром до 25 мм рекомендуемое расстояние составляет 0,5–0,7 метра. При большем диаметре – от 0,7 до 1 метра.

Если гофра прокладывается вертикально, максимальный шаг крепления уменьшается до 0,3–0,5 метра для предотвращения провисания и смещения. Горизонтальная прокладка допускает больший шаг при условии отсутствия значительных нагрузок и вибраций.

В зонах с повышенными механическими воздействиями (проходы, производственные помещения) расстояние между точками крепления сокращают до 0,3 метра независимо от диаметра.

Для металлических гофр минимальное расстояние между креплениями составляет 0,4–0,6 метра с учетом жесткости материала. Увеличение шага крепления выше рекомендуемых значений приводит к риску деформации и разрывов из-за неравномерной нагрузки.

При укладке гофры внутри кабель-каналов крепежы размещают через каждые 0,5 метра, чтобы сохранить плотность фиксации и обеспечить стабильность конструкции. При прокладке вне кабель-каналов рекомендуется использовать дополнительные фиксаторы в местах изгибов.

Таким образом, при выборе шага крепления следует исходить из диаметра гофры, типа материала, положения прокладки и условий эксплуатации. Четкое соблюдение этих параметров гарантирует долговечность и надежность кабельной трассы.

Вопрос-ответ:

Какие виды креплений гофры к стене подходят для бетонных поверхностей и чем они отличаются?

Для бетона часто применяют крепление гофры с помощью саморезов и дюбелей — это обеспечивает надежное сцепление с твердой основой. Также используют металлические хомуты с анкерными крепежами, если нужна высокая прочность. Отличие в том, что дюбель позволяет создать точку фиксации в материале, а хомуты обеспечивают более равномерное распределение нагрузки и плотную фиксацию трубки.

Как правильно определить расстояние между точками крепления гофры для сохранения её целостности?

Расстояние между крепежными точками зависит от диаметра и гибкости гофры, а также условий эксплуатации. Обычно для труб диаметром до 20 мм расстояние не превышает 30 см. При больших диаметрах или повышенной механической нагрузке дистанция сокращается до 15–20 см. Это помогает избежать провисания и перегибов, которые могут повредить внутренние провода или саму гофру.

Можно ли использовать пластиковые клипсы для крепления гофры в помещениях с повышенной влажностью?

Пластиковые клипсы допускаются в помещениях с повышенной влажностью, но важно выбирать изделия из устойчивых к влаге материалов, например, из полиамида с антикоррозийными добавками. Такие клипсы не деформируются и не теряют прочность. При этом нужно учитывать температурный режим и избегать контакта с агрессивными химикатами, чтобы избежать преждевременного разрушения крепежа.

Какие методы фиксации гофры наиболее удобны при прокладке электропроводки в деревянных домах?

В деревянных конструкциях часто применяют крепление гофры с помощью перфоленты и пластиковых хомутов. Перфолента позволяет легко адаптировать крепеж под неровности поверхности, а пластиковые хомуты обеспечивают быструю установку без повреждения материала стен. Также используют саморезы с пластиковыми дюбелями, но с осторожностью, чтобы не повредить дерево и избежать появления трещин.

Какие ошибки встречаются при креплении гофры к стенам и как их избежать?

Частые ошибки включают слишком редкое размещение крепежных точек, что приводит к провисанию и перегибам гофры, а также использование неподходящих креплений, которые не выдерживают нагрузки или воздействие окружающей среды. Также встречается чрезмерное затягивание крепежа, что повреждает саму трубку. Чтобы избежать проблем, нужно следить за равномерным распределением крепежа, выбирать крепеж с учетом материала стены и условий эксплуатации, а также не создавать чрезмерное напряжение на гофру.

Какие виды крепежа лучше всего подходят для фиксации гофры на бетонной стене?

Для монтажа гофры на бетонную поверхность обычно используют пластиковые дюбели и саморезы. Сначала нужно просверлить отверстия под дюбели в стене, затем вставить дюбель и закрепить гофру с помощью самореза или специальных клипс. Такой способ обеспечивает надежную фиксацию, выдерживает нагрузку и предотвращает смещение гофры. Альтернативой могут служить металлические хомуты с анкерами, если требуется более прочное крепление или при больших нагрузках.
