Проверка блока питания под нагрузкой необходима для оценки его реальной работоспособности, стабильности выходных параметров и запаса по мощности. Простая проверка на холостом ходу не позволяет выявить деградацию компонентов, плохую фильтрацию или нестабильную работу при повышенной нагрузке.
Для создания нагрузки применяются как активные, так и пассивные методы. Наиболее доступным и безопасным вариантом считается подключение проволочных резисторов с высокой мощностью рассеивания. Их выбирают по сопротивлению и мощности, исходя из необходимого тока и напряжения на выходе. Например, для проверки 12-вольтовой линии током 5 А потребуется резистор с сопротивлением около 2,4 Ом и мощностью не менее 60 Вт.
Более гибкий способ – регулируемая электронная нагрузка. Она позволяет точно выставить ток потребления, имитируя реальные условия эксплуатации. Такие устройства могут иметь защиту по температуре, отображение параметров и автоматическое отключение при превышении заданных значений.
Для тестов в условиях, близких к реальной работе, нередко используют комбинированную нагрузку, включая вентиляторы, лампы накаливания, моторы постоянного тока и даже части компьютерной сборки. Это позволяет одновременно проверять динамическую реакцию блока питания на резкие изменения потребления и эффективность работы систем защиты.
Использование мощных резисторов в качестве нагрузки
Резистор подбирается по закону Ома: R = U² / P, где U – выходное напряжение блока питания, P – требуемая мощность нагрузки. Например, для нагрузки 60 Вт при 12 В требуется резистор 2,4 Ом с допустимой мощностью не ниже 75 Вт с запасом. Использование нескольких резисторов, соединённых параллельно или последовательно, позволяет точнее настроить сопротивление и распределить тепловую нагрузку.
Важно обеспечить надёжное охлаждение. При длительной работе под нагрузкой резисторы могут нагреваться до 200–300 °C. Необходимо крепить их на металлическое основание или использовать радиаторы. Нельзя размещать их вплотную к чувствительным компонентам или легковоспламеняющимся материалам.
Наблюдение за выходным напряжением в процессе тестирования позволяет выявить просадки, перегрев или нестабильность при нагрузке. Для оценки работы блока питания под частичной и полной нагрузкой следует использовать резисторы с различными номиналами или предусмотреть ступенчатое подключение.
Преимущество данного метода – отсутствие импульсных шумов и стабильное потребление тока. Недостаток – громоздкость и значительное тепловыделение, что ограничивает его применение при проверке блоков большой мощности без активного охлаждения.
Проверка блока питания с помощью автомобильных ламп
Автомобильные лампы накаливания – доступный и наглядный способ создания нагрузки при тестировании блока питания. Их основное преимущество – стабильное потребление тока и визуальный контроль работы. Для проверки подходят лампы на 12 В мощностью 21 Вт, 55 Вт и выше. Поскольку при включении холодной нити сопротивление ниже, важно учитывать кратковременный пусковой ток.
Например, лампа 12 В 21 Вт потребляет ток около 1,75 А в установившемся режиме. Для имитации нагрузки в 5 А потребуется параллельное подключение трёх таких ламп. Для большей точности нагрузки допустимо использовать комбинации из ламп разной мощности. Рекомендуется подключать лампы через выключатель или предусматривать временную задержку подачи питания на них, чтобы избежать перегрузки блока питания при включении.
Для линий с напряжением 5 В и 3,3 В автомобильные лампы не подходят напрямую из-за несовпадения рабочих напряжений. В этих случаях применяют последовательно соединённые лампы или используют специальные резисторы в цепи. Также важно контролировать нагрев ламп и обеспечить вентиляцию, особенно при длительных тестах.
Проверка с лампами позволяет легко определить просадки по напряжению при нагрузке, визуально оценить стабильность работы источника питания и выявить сбои при включении. При этом важно помнить, что нить накаливания не имитирует поведение импульсных нагрузок, и результаты такой проверки будут ограничены.
Нагрузка блока питания через спирали нагревательных элементов
Спирали от бытовых нагревательных приборов – плиток, фенов, тостеров, паяльников – представляют собой удобный способ создания регулируемой активной нагрузки. Они изготовлены из нихрома или аналогичных сплавов с высоким удельным сопротивлением, что позволяет точно контролировать потребляемую мощность в зависимости от длины и сечения проволоки.
При использовании таких спиралей важно учитывать их сопротивление. Например, спираль с сопротивлением 5 Ом при подключении к источнику 12 В создаст нагрузку около 29 Вт (по формуле P = V²/R). Если необходимо получить большую мощность, можно подключать несколько спиралей параллельно.
- Для тестирования БП на 12 В удобно использовать спирали с сопротивлением 3–10 Ом.
- Для мощных источников (200–500 Вт) применимы спирали от промышленных плит и фенов, способные выдерживать значительный ток без разрушения.
- Монтаж следует выполнять на керамических или металлических изолирующих держателях, исключающих контакт с горючими материалами.
- Во избежание перегрева необходим контроль температуры, особенно при длительной проверке. Можно использовать ИК-термометр или встроенные термодатчики.
Подключение спиралей осуществляется через мощные провода сечением не менее 1,5 мм². При превышении тока 10 А обязательно использовать разъёмы соответствующего номинала или клеммные колодки. Не допускается касание спирали открытыми участками рук – напряжение может быть безопасным, но температура поверхности достигает сотен градусов.
Регулировать мощность можно изменением длины подключаемого участка спирали или ступенчатым включением отдельных сегментов через переключатели или реле. При необходимости более тонкой настройки применяются ШИМ-контроллеры постоянного тока.
Нагревательные спирали – эффективный и наглядный способ проверки блока питания под реальной нагрузкой. В отличие от резисторов, они обладают термозависимым сопротивлением, что следует учитывать при расчётах и выборе режима тестирования.
Проверка компьютерного БП с помощью нагрузочной колодки
Нагрузочная колодка представляет собой устройство с набором резисторов или активных элементов, подключаемых к линиям питания блока питания ATX. Она имитирует типичную нагрузку, позволяя оценить стабильность напряжений и поведение блока под различными токами.

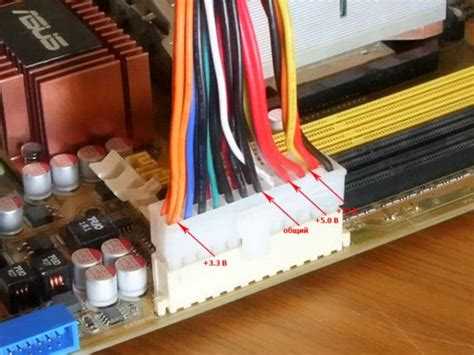

Перед подключением колодки необходимо замкнуть зелёный провод (PS_ON) на любой чёрный (GND) на 24-контактном разъёме питания. Это запускает блок питания без материнской платы. Затем подключают нагрузочную колодку к соответствующим линиям – 12 В, 5 В и 3.3 В. Большинство колодок снабжено мощными керамическими или проволочными резисторами с разной мощностью рассеивания.
Для проверки рекомендуется использовать колодки, обеспечивающие нагрузку в пределах 100–200 Вт, что достаточно для оценки работоспособности типичных БП мощностью до 600 Вт. Обязательно контролировать нагрев – при длительной нагрузке элементы могут сильно разогреваться. Лучше выбирать колодки с активным охлаждением или возможностью установки вентиляторов.

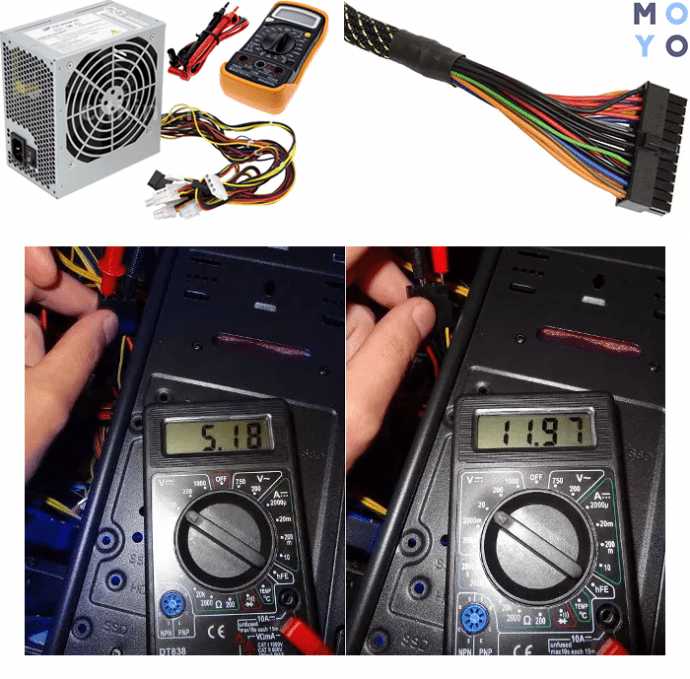

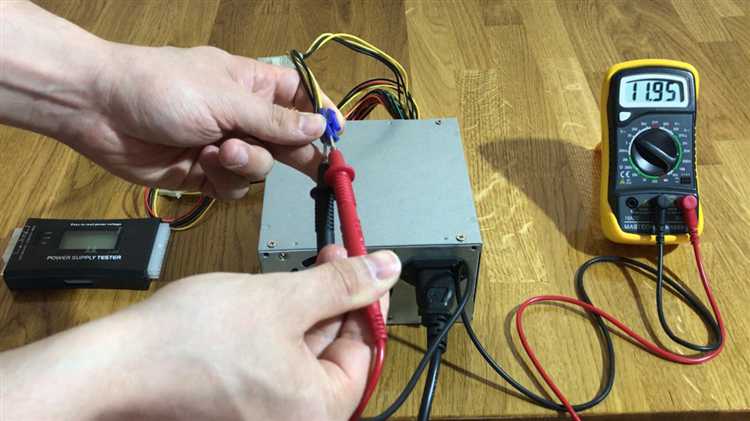

Во время проверки следует измерять напряжения мультиметром непосредственно на контактах колодки. Допустимое отклонение по стандарту ATX составляет ±5% для 5 В и 3.3 В, и ±10% для 12 В. При отклонениях или пульсациях выше нормы необходимо прекратить тест и проверить конденсаторы и ШИМ-контроллер.
Нагрузочная колодка особенно полезна при тестировании новых или отремонтированных блоков, а также в случае подозрений на просадки напряжения под нагрузкой. Она обеспечивает повторяемость условий и исключает влияние потребителей.

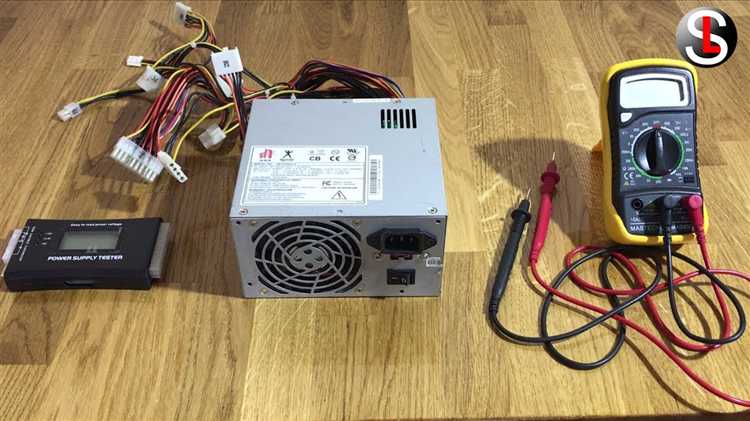

Сборка самодельной электронной нагрузки на транзисторах
Для создания электронной нагрузки на транзисторах необходима схема, позволяющая стабильно потреблять заданный ток от блока питания. В основе лежит мощный биполярный или полевой транзистор, включённый в ключевом или линейном режиме с обратной связью для контроля тока.
Основные компоненты схемы: транзистор (например, TIP35C, MJ2955, IRF540), опорное напряжение и операционный усилитель или компаратор для регулировки базы/затвора транзистора. Регулировка тока достигается изменением напряжения на базе или затворе с учётом падения напряжения на шунт-резисторе, установленном в цепи эмиттера или истока.
Резистор шунта выбирается с учётом необходимого максимального тока: например, при максимальном токе 3 А и падении 0,1 В сопротивление шунта составит около 0,033 Ом. Мощность на резисторе шунта рассчитывается по формуле P = I² × R, для 3 А это примерно 0,3 Вт, но рекомендуется использовать резистор мощностью не менее 1 Вт для запаса.
Транзистор должен иметь запас по максимальному току и рассеиваемой мощности. Для нагрузки мощностью до 50 Вт подходит TIP35C (максимум 25 А, 115 Вт рассеиваемой мощности при правильном охлаждении). Обязателен радиатор с площадью теплового отвода не менее 150 см² и термопаста для снижения теплового сопротивления.
Регулировка нагрузки может выполняться с помощью переменного резистора, включённого в цепь обратной связи операционного усилителя, что позволяет плавно изменять ток нагрузки. Для стабильной работы схема должна иметь защиту от перегрузки и короткого замыкания, а также стабилизировать ток при изменении напряжения питания.
| Компонент | Рекомендации |
|---|---|
| Транзистор | TIP35C, MJ2955, IRF540 (полевой) |
| Резистор шунта | 0,01–0,1 Ом, мощность 1–3 Вт |
Применение электронной нагрузки с регулировкой тока
Электронная нагрузка с регулировкой тока позволяет точно моделировать реальные условия работы блока питания, создавая стабильный ток потребления. Такой подход эффективен для проверки стабилизации выходного напряжения и оценки способности БП выдерживать заявленные токовые нагрузки. Регулировка тока выполняется с помощью встроенного потенциометра или цифрового интерфейса, что обеспечивает плавное и точное изменение нагрузки от минимальных значений до максимальных, определённых конструкцией нагрузки. Это важно при тестировании устройств с различными режимами потребления, включая режимы пускового тока. При использовании электронной нагрузки с регулировкой тока рекомендуется контролировать параметры нагрева компонентов, так как длительная работа на высоких токах вызывает значительное тепловыделение. Для этого обычно применяются радиаторы и принудительное охлаждение. Подключение электронной нагрузки к блоку питания должно сопровождаться измерением тока и напряжения на выходе с помощью мультиметра или встроенных датчиков нагрузки. Это позволяет фиксировать точные показатели и выявлять возможные отклонения в работе блока. Использование электронной нагрузки с регулировкой тока повышает надёжность тестирования, поскольку позволяет проводить пошаговое увеличение нагрузки и оценивать реакцию блока питания на изменения потребления без риска выхода из строя тестируемого оборудования. Измерение стабильности выходного напряжения под нагрузкой

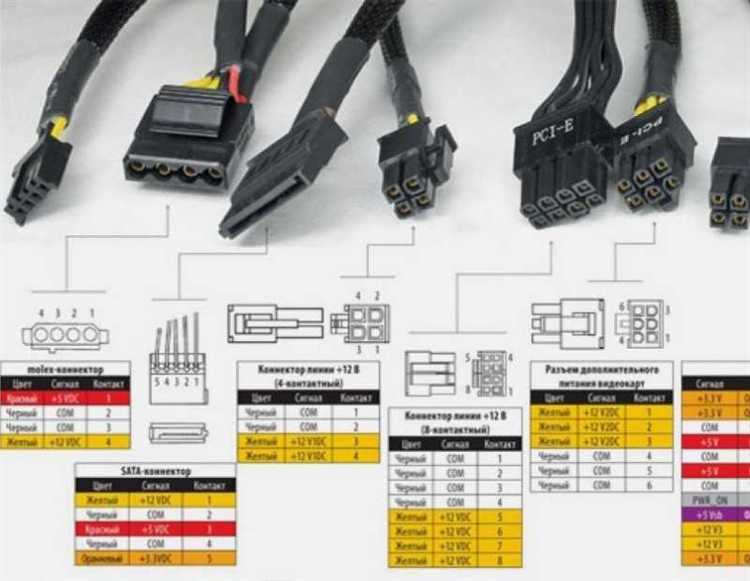

Для оценки стабильности блока питания важно контролировать выходное напряжение при различных токах нагрузки. На практике это выполняется путем последовательного увеличения нагрузки с фиксированным шагом и измерения напряжения на выходе с помощью точного мультиметра или осциллографа с высоким входным сопротивлением. При тестировании нагрузку можно создавать с помощью мощных резисторов, регулируемой электронной нагрузки или последовательно подключаемых элементов с известным сопротивлением. Оптимальный шаг изменения нагрузки – 10–20% от номинального тока блока питания. Рекомендуется фиксировать напряжение при каждом уровне нагрузки и сравнивать с эталонным напряжением холостого хода. Допустимое отклонение выходного напряжения зависит от типа блока питания и требований к его стабильности. Для большинства импульсных блоков питания нормой считается отклонение не более 3% при полной нагрузке. Аналоговые и линейные БП обычно имеют меньшие допуски, до 1%. Важно учитывать влияние времени стабилизации после изменения нагрузки. После каждого шага нагрузки необходимо выдержать паузу 1–3 секунды для установления напряжения. Быстрые измерения могут не отражать реальную стабильность и приводить к ошибкам. Для детального анализа целесообразно использовать осциллограф, фиксируя пульсации и скачки напряжения под нагрузкой. Амплитуда пульсаций не должна превышать 1–2% от номинального напряжения. При выявлении значительных колебаний рекомендуется проверить качество элементов фильтрации и стабилизации внутри блока питания. Регулярное измерение стабильности выходного напряжения под нагрузкой позволяет выявить износ компонентов, деградацию электролитов и возможные сбои в схеме, обеспечивая своевременный ремонт и продление срока службы устройства. Контроль нагрева и шумов при длительной нагрузке
При проверке блока питания под длительной нагрузкой ключевыми параметрами остаются температура компонентов и уровень шума системы охлаждения. Превышение допустимых температур ведёт к деградации элементов, а повышенный шум может указывать на проблемы с вентиляторами или вибрацией. Рекомендуется регулярно фиксировать температуру ключевых элементов:
Используйте термопару или инфракрасный пирометр с точностью ±1°C. Оптимальная рабочая температура радиаторов обычно не должна превышать 70–80°C, а силовых полупроводников – 90–100°C в зависимости от спецификаций производителя. Для контроля шума применяйте шумомер или мобильные приложения с калибровкой. Уровень шума блока питания при нагрузке не должен резко увеличиваться более чем на 10–15 дБ по сравнению с режимом без нагрузки. Обратите внимание на характер шума:
При длительном тестировании выдерживайте интервалы замеров не реже одного раза в 15–30 минут, фиксируя параметры для последующего анализа. При обнаружении перегрева или аномального шума рекомендуется снижать нагрузку или прерывать тест до устранения причин. Обеспечьте адекватную вентиляцию корпуса и при возможности используйте дополнительные вентиляторы для улучшения теплоотвода. Контроль нагрева и шума является неотъемлемой частью оценки надёжности блока питания в реальных условиях эксплуатации. Вопрос-ответ:Какие типы нагрузок можно использовать для проверки блока питания?Для проверки блока питания подходят различные виды нагрузок: резистивные (мощные резисторы), активные электронные нагрузки с регулировкой тока, автомобильные лампы, а также нагревательные спирали. Резисторы обеспечивают фиксированную нагрузку, электронные нагрузки позволяют плавно менять ток, что удобно для тестирования в разных режимах. Автолампы и спирали дают нагрузку, преобразуя электричество в тепло и свет, что можно использовать для оценки стабильности и теплового режима. Как контролировать температуру и уровень шума блока питания при длительной нагрузке?Во время длительной работы под нагрузкой нужно измерять температуру ключевых компонентов блока питания с помощью термопар или инфракрасных термометров. Важно следить, чтобы температура не выходила за пределы допустимых значений, иначе возможен перегрев и повреждения. Шум контролируют визуально и с помощью шумомера, обращая внимание на уровень вентиляторов и электромагнитные помехи. При повышенном шуме или перегреве рекомендуется уменьшить нагрузку или проверить состояние системы охлаждения. Можно ли использовать автомобильные лампы для нагрузки компьютерного блока питания?Да, автомобильные лампы можно применять как нагрузку, поскольку они потребляют значительный ток и устойчивы к нагреву. Однако стоит учитывать, что их сопротивление меняется с температурой, что влияет на нагрузку. Для проверки блока питания это подходит на начальном этапе, но для точных измерений стабильности напряжения лучше использовать резистивные нагрузки или электронные нагрузки с возможностью регулировки. Что дает применение электронной нагрузки с регулировкой тока при тестировании блока питания?Электронная нагрузка с регулируемым током позволяет плавно изменять нагрузку на блок питания, что помогает выявить его поведение при разных уровнях нагрузки. Это особенно полезно для анализа стабильности выходного напряжения, реакции на перегрузки и тестирования защитных механизмов. Такой способ позволяет моделировать реальные условия работы устройства и получать более точные результаты. Какие риски возникают при нагрузке блока питания через мощные резисторы?При использовании мощных резисторов важно следить за их нагревом, так как они выделяют значительное количество тепла. Если тепло не отводить должным образом, резисторы могут выйти из строя или повредить соседние компоненты. Кроме того, резисторы создают постоянную нагрузку, что не всегда отражает реальные условия эксплуатации. Для продолжительной проверки требуется качественное охлаждение и мониторинг температуры резисторов. Какие методы нагрузки блока питания наиболее безопасны для его проверки?Для проверки блока питания часто применяют различные методы нагрузки, каждый из которых имеет свои особенности и уровень безопасности. Наиболее простым и безопасным способом считается использование мощных резисторов, которые позволяют создать постоянную нагрузку без резких скачков тока. Также широко применяются автомобильные лампы: они не только обеспечивают нагрузку, но и служат индикатором работы. Важно контролировать параметры — ток и напряжение — чтобы не допустить перегрева и повреждения устройства. При использовании электронной нагрузки с регулировкой тока проверка становится более точной, однако требует знания работы с таким оборудованием. Не рекомендуется применять методы, которые могут привести к короткому замыканию или резким пиковым нагрузкам, так как это чревато поломкой блока питания.  (пока оценок нет) Загрузка...Поделиться с друзьями:
