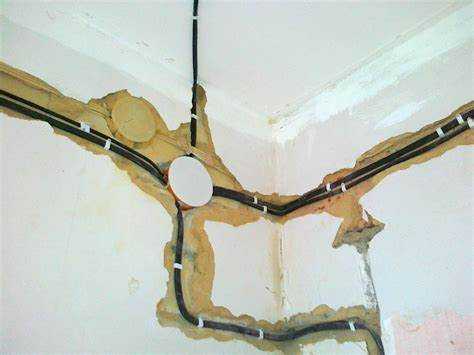

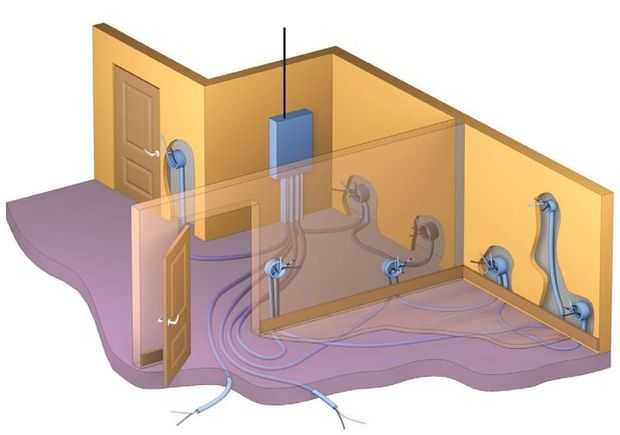

При ремонте, перепланировке или монтаже нового оборудования важно точно знать, где в стенах проходят электрические кабели. Непреднамеренное повреждение скрытой проводки может привести к короткому замыканию, поражению током или пожару. Для предотвращения подобных рисков применяются специализированные приборы, позволяющие определить местоположение и глубину залегания проводов без разрушения стены.

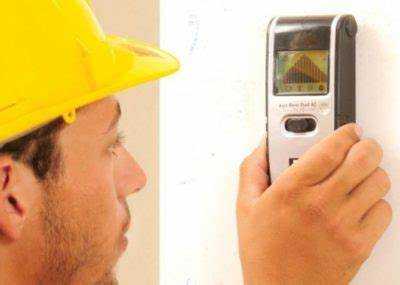

На практике используются три основных типа устройств: индикаторы напряжения, детекторы металла и многофункциональные сканеры. Индикаторы показывают наличие переменного напряжения вблизи кабеля, но не указывают точное расположение. Детекторы металла определяют проводку по металлической оболочке, однако не различают активные и неактивные линии. Более точные результаты дают сканеры с функцией определения живых проводов, они анализируют электромагнитные поля и часто оснащены дисплеем с визуализацией глубины и формы объекта.

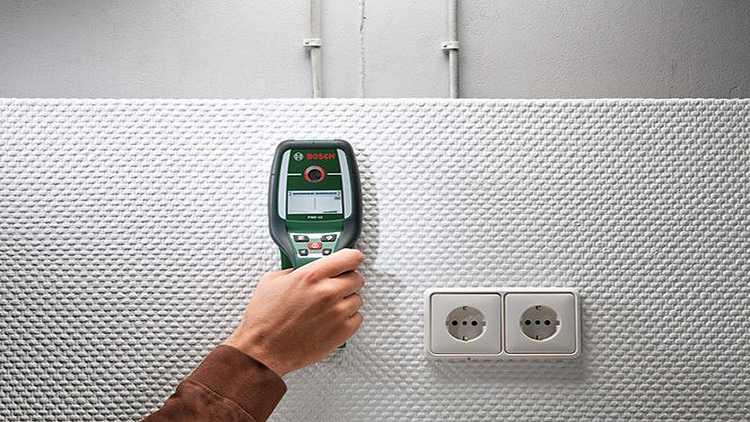

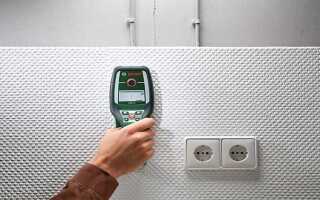

При выборе прибора стоит учитывать тип стен (бетон, кирпич, гипс), предполагаемую глубину залегания кабеля и необходимость различения проводки от арматуры или труб. Для бытового применения подходят компактные модели с базовыми функциями, например, Bosch Truvo или Stanley S160. Для более точной работы в сложных условиях используются профессиональные сканеры, такие как Bosch GMS 120 или DeWalt DCT419.
Перед использованием прибора важно изучить инструкцию и провести тест на участке с заведомо известным положением кабеля. Это позволит оценить чувствительность устройства и корректность его показаний в конкретных условиях. Подключённая нагрузка на провод повышает вероятность его обнаружения, поэтому рекомендуется включать осветительные приборы или розетки при поиске скрытой проводки.
Как работает детектор скрытой проводки и на чём основан принцип его действия
Детекторы скрытой проводки работают на основе одного из трёх основных принципов: электромагнитной индукции, емкостного отклика и радиочастотного сканирования. Каждый из них применяется для обнаружения разных типов объектов – от проводов под напряжением до металлических и неметаллических элементов внутри стены.

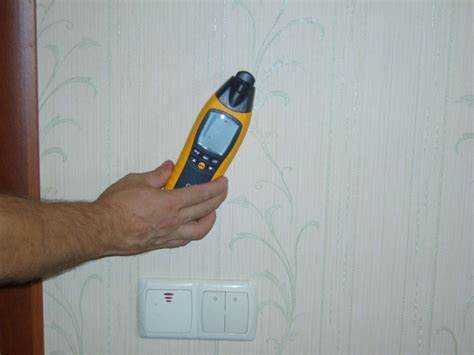

Электромагнитный метод основан на улавливании переменного электромагнитного поля, создаваемого проводами под напряжением. При приближении к источнику излучения катушка внутри прибора регистрирует изменения поля, преобразуя их в сигнал. Такие устройства эффективны только при наличии тока в проводке, обычно 50–60 Гц.
Емкостные детекторы реагируют на изменение диэлектрических свойств материала стены. При наведении на зону с проводом или металлическим предметом происходит искажение электрического поля, генерируемого прибором. Это позволяет фиксировать наличие объекта даже в том случае, если он не находится под напряжением.
Модели с радиочастотным сканированием используют излучение и приём радиоволн, отражающихся от скрытых элементов. Этот принцип подходит для поиска не только проводов, но и пластиковых труб, арматуры и других неоднородностей в структуре стены. Прибор анализирует временную задержку и амплитуду отражённого сигнала, определяя местоположение цели.
Современные комбинированные детекторы объединяют сразу несколько технологий. Это повышает точность обнаружения и снижает вероятность ложных срабатываний. При выборе прибора стоит учитывать, с какими типами стен и объектами предстоит работать: для кирпичных и бетонных конструкций эффективнее модели с радиолокацией, а для гипсокартона и тонкой отделки подойдут емкостные решения.
Чем отличается поиск проводки в бетонной, кирпичной и гипсокартонной стене

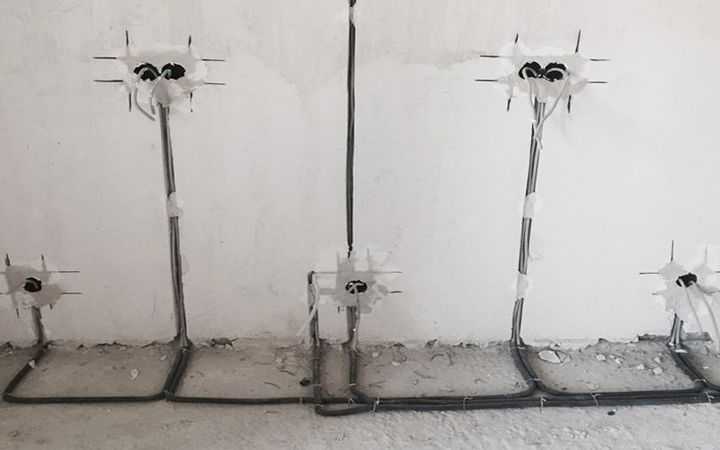

В бетонных стенах проводка часто скрыта на значительной глубине и окружена арматурой. Это требует использования специализированных детекторов с более глубоким сканированием, минимум 50–60 мм, и функцией фильтрации помех от металлических конструкций. Обычные металлодетекторы могут не справиться из-за сильных помех от арматуры, что делает важным использование приборов с режимом активного поиска и калибровки по типу материала стены.
Кирпичные стены имеют большую неоднородность по сравнению с бетоном, благодаря различным пустотам и швам между кирпичами. Это снижает точность поиска и может привести к ложным срабатываниям. Для эффективного обнаружения проводки в кирпичных стенах следует использовать приборы с функцией ручной калибровки и режимом настройки чувствительности, чтобы исключить ложные сигналы от пустот и материалов кладки. Глубина сканирования для кирпича обычно составляет 30–50 мм.
Гипсокартонные стены обычно не содержат таких препятствий, как бетон или кирпич, однако проводка в них часто размещена вдоль металлического каркаса. Важно, чтобы детектор мог различать металл профиля и проводку. Для этого используют приборы с функцией распознавания объектов по материалу и форме сигнала. В гипсокартонных перегородках достаточно глубины сканирования до 20–30 мм, и часто достаточно использования обычных металлодетекторов с возможностью обнаружения как проводки, так и металлических элементов каркаса.
Плюсы и минусы разных типов приборов: индукционные, емкостные, комбинированные
Индукционные приборы определяют наличие проводки по электромагнитному полю, создаваемому током в проводах. Их главное преимущество – высокая чувствительность к проводам под напряжением, что позволяет быстро обнаружить активные кабели. Однако индукционные детекторы не выявляют обесточенную проводку, и их показания могут искажаться рядом с металлическими конструкциями или арматурой в бетонных стенах.
Емкостные приборы реагируют на изменение электрической емкости в точке сканирования, что позволяет выявлять как активные, так и обесточенные провода, а также металлические трубы. Они эффективны для работы с сухими материалами, такими как гипсокартон, и способны обнаруживать скрытые объекты за тонкими слоями отделки. Минус – снижение точности при влажных условиях или в стенах с большим количеством арматуры, а также меньшая глубина обнаружения по сравнению с индукционными моделями.
Комбинированные приборы сочетают в себе индукционный и емкостной методы, что расширяет возможности поиска. Они способны обнаруживать активные и неактивные кабели, а также металлические элементы, снижая вероятность ложных срабатываний. Среди минусов – более высокая стоимость и сложность настройки, требующая от пользователя понимания особенностей каждого режима для корректного использования.
Выбор типа прибора зависит от условий объекта и целей. Для быстрых проверок электропроводки под напряжением достаточно индукционного детектора. При необходимости поиска неактивных проводов или металлических коммуникаций предпочтительнее емкостные или комбинированные модели. Важно учитывать материал стены и наличие металлических элементов, чтобы избежать ложных срабатываний и обеспечить точность диагностики.

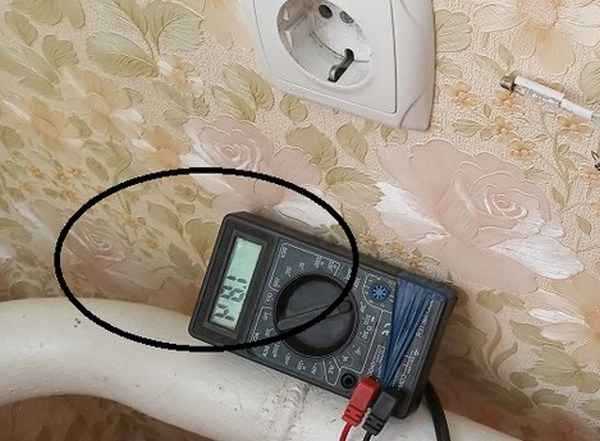

Что может показать мультиметр при попытке найти скрытую проводку
Мультиметр – универсальный прибор, но для поиска скрытой проводки он ограничен в функционале и требует правильного подхода. Основные параметры, которые можно проверить мультиметром при такой задаче:
- Наличие напряжения – при контакте с открытым проводом мультиметр в режиме измерения напряжения покажет значение (обычно 220 В или 110 В, в зависимости от сети). Это помогает определить активные провода, если есть доступ к концам проводки.
- Целостность цепи (прозвонка) – в режиме проверки сопротивления или прозвонки мультиметр способен показать, замкнута ли цепь. Это полезно при наличии доступа к двум точкам проводки для проверки связи между ними.
- Сопротивление изоляции – мультиметр стандартного типа не измеряет сопротивление изоляции качественно, но резкие изменения сопротивления могут указывать на повреждения или короткое замыкание.
Однако мультиметр не способен обнаружить скрытую проводку через стены напрямую, поскольку он не оснащён функциями индукционного или емкостного детектирования. Для нахождения проводки внутри стены можно применять такие рекомендации:
- Подключить мультиметр к известным точкам цепи (например, розеткам или выключателям) и проверить наличие напряжения.
- Использовать режим прозвонки для проверки целостности и выявления разрывов.
- При подозрении на повреждение или короткое замыкание измерить сопротивление между проводами и землей.
В отсутствие доступа к концам проводки мультиметр бесполезен для поиска скрытых линий. Для точного определения положения проводов в стенах целесообразно использовать специализированные детекторы с индукционным или емкостным принципом действия.
Особенности поиска алюминиевой и медной проводки в стене
Медная проводка обладает значительно большей электропроводимостью по сравнению с алюминиевой, что влияет на работу приборов для поиска скрытой проводки. Детекторы, основанные на индуктивных и емкостных методах, легче фиксируют медные жилы благодаря более сильному электромагнитному сигналу.
Алюминиевая проводка, будучи менее проводящей, создает более слабое электромагнитное поле, что снижает чувствительность стандартных детекторов и требует настройки прибора на более высокую чувствительность или использование специализированных моделей.
Для точного обнаружения алюминиевых проводов рекомендуется использовать приборы с функцией комбинированного поиска, которые анализируют не только электромагнитные поля, но и изменения емкости и сопротивления материалов стены.
Важным фактором является толщина и изоляция проводки: медные жилы обычно имеют меньший диаметр и тоньше изоляцию, чем алюминиевые, что отражается на амплитуде сигнала. При работе с алюминиевой проводкой следует учитывать возможное наличие оксидной пленки, влияющей на контакт и снижая качество сигнала.
Для повышения точности поиска стоит применять метод многократного сканирования с разными углами и скоростями движения детектора, а также учитывать тип стены: бетон и кирпич сильнее экранируют сигнал, особенно у алюминиевых жил.
| Параметр | Медная проводка | Алюминиевая проводка |
|---|---|---|
| Электропроводимость | Высокая | Средняя |
| Интенсивность электромагнитного сигнала | Сильная | Слабая |
| Чувствительность детектора | Средняя | Повышенная |
| Рекомендации по обнаружению | Стандартные приборы | Комбинированные методы, многократное сканирование |
