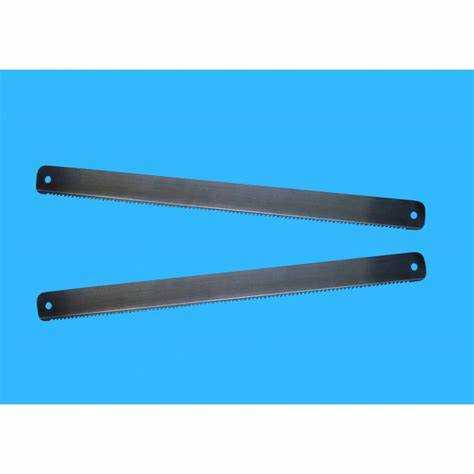

Надёжная фиксация и оптимальное натяжение полотна – ключевое условие точного и безопасного пиления металла ручной ножовкой. При недостаточном натяжении полотно изгибается, уходит с линии реза и быстро изнашивается. Избыточное усилие, наоборот, может привести к разрыву стали или повреждению рамы. Конструкция натяжного механизма напрямую влияет на удобство работы и долговечность инструмента.
Наиболее распространённый механизм – винтовой натяжитель, расположенный в задней части рамки. Он включает стяжной винт с резьбой, вращение которого создаёт поступательное движение оси с прижимной головкой. Рабочая нагрузка передаётся равномерно по полотну, минимизируя риск поломки. Диаметр и шаг резьбы винта определяют точность регулировки и стабильность положения.
В некоторых моделях применяется эксцентриковый зажим, который обеспечивает быстрое натяжение без инструмента. Достоинства такого решения – высокая скорость установки и отсутствие люфтов при правильной регулировке. Однако при интенсивной работе эксцентрик может ослабляться, поэтому он требует периодической проверки.
Для постоянного контроля усилия важно учитывать длину полотна (обычно 300 мм), материал его изготовления (углеродистая сталь, HSS) и температуру в помещении. Оптимальное натяжение достигается при небольшом звоне при лёгком постукивании по полотну. В условиях мастерской целесообразно использовать модели ножовок с возможностью быстрой корректировки натяжения без демонтажа полотна.

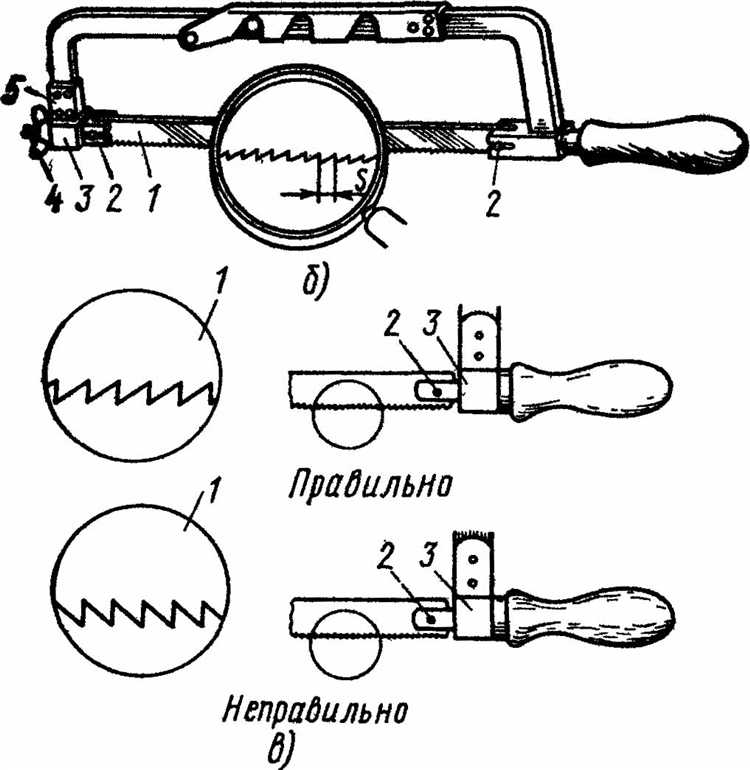

Как устроен прижимной винт в классической рамке ножовки
Прижимной винт в классической рамке слесарной ножовки выполняет ключевую функцию – он обеспечивает необходимое натяжение полотна и его надежную фиксацию в переднем зажиме. Конструкция винта включает резьбовой стержень с накатанной или фрезерованной головкой для ручного вращения. Накатка повышает сцепление с пальцами и позволяет точно дозировать усилие.
Один конец винта ввинчен в подвижный элемент рамки, противоположный рукоятке. При вращении винта по часовой стрелке он начинает втягивать подвижный зажим внутрь рамки, натягивая полотно между двумя точками крепления. Обратное вращение ослабляет натяжение и позволяет заменить полотно.
Качество работы прижимного винта во многом зависит от состояния резьбы. Износ или повреждение шагов приводит к неравномерному натяжению, что чревато изгибом полотна в процессе пиления. Рекомендуется периодически очищать винт от стружки и наносить тонкий слой технического вазелина или масла для защиты от коррозии и облегчения вращения.
Совет: при установке нового полотна избегайте чрезмерного усилия – винт должен затягиваться до уровня упругого натяжения, при котором полотно издает высокий металлический звон при легком постукивании.

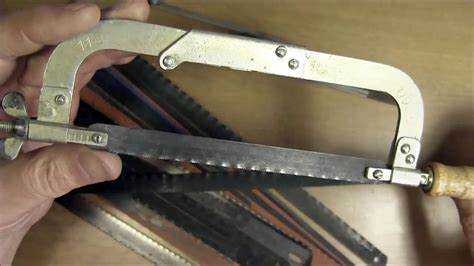

Роль упорной пяточки и способы её регулировки
Упорная пяточка служит точкой фиксации заднего конца ножовочного полотна и передаёт усилие натяжения от прижимного винта через раму. Её основная функция – предотвратить смещение полотна во время пиления и обеспечить стабильную геометрию реза. При правильной установке полотно плотно прилегает к пяточке, исключая люфт и колебания в процессе работы.
Положение пяточки влияет на величину натяжения и параллельность полотна относительно продольной оси рамы. При слабом контакте возможно смещение полотна под нагрузкой, что ведёт к перекосу реза и снижению ресурса инструмента. Для устранения подобных проблем пяточку необходимо точно отрегулировать.
Регулировка пяточки возможна двумя способами – перемещением фиксирующего штифта или винтовым прижатием (в зависимости от конструкции рамки). В моделях с подвижной пяточкой используется паз или ступенчатое отверстие: положение пяточки изменяют вручную, фиксируя в оптимальной точке. В винтовых механизмах натяжения пяточка прижимается резьбовым упором, и регулировка производится вращением соответствующего винта до исчезновения зазора между полотном и пяткой.
Для достижения надёжной фиксации необходимо периодически проверять износ контактной площадки пяточки и наличие заусенцев на полотне. При деформации пяточки её следует заменить, так как нарушение формы снижает точность натяжения и создаёт риск выхода полотна из зацепления во время работы.
Что обеспечивает стабильное натяжение полотна при работе
Стабильное натяжение ножовочного полотна напрямую зависит от точной работы всех элементов натяжного механизма. При ослаблении любого из компонентов нарушается равномерное распределение усилия, что приводит к деформации полотна и снижению качества реза.
- Резьбовой прижимной винт – основной элемент, создающий усилие натяжения. Его шаг и глубина нарезки влияют на плавность регулировки. Износ резьбы или перекос головки нарушает стабильность фиксации.
- Упорная пяточка фиксирует хвостовик полотна и не позволяет ему смещаться при вибрации. Наличие зазоров между пяточкой и рамкой вызывает люфт, поэтому важно следить за её точной посадкой.
- Плоская пружина или шайба-гровер в основании винта компенсирует микродеформации, возникающие в процессе пиления. Это предотвращает самопроизвольное ослабление натяжения.
- Жесткость рамки определяет сопротивление на изгиб. Чем прочнее профиль, тем меньше деформаций при приложении силы. Угловая и коробчатая рамы предпочтительнее тонкостенных трубчатых конструкций.
Для поддержания постоянного натяжения необходимо регулярно проверять:
- состояние резьбы прижимного винта (наличие выработки, смазка);
- плотность прилегания полотна к пяточке и передней щеке рамки;
- жесткость самой рамки при нагрузке;
- наличие компенсирующих элементов в узле натяжения.
Своевременная замена изношенных компонентов и корректная регулировка механизма позволяют обеспечить стабильное натяжение даже при длительной работе и резке твёрдых материалов.

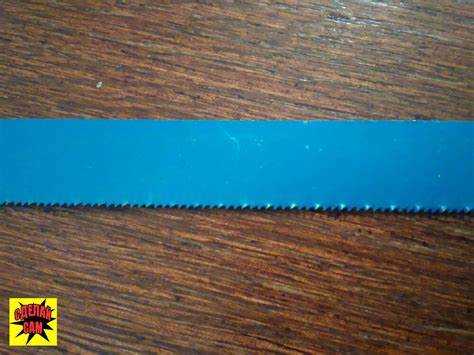

Какие виды рамок имеют быстрозажимной механизм
Быстрозажимной механизм чаще всего встречается в ножовках с алюминиевой или армированной рамой, предназначенных для интенсивного использования. Такие рамки позволяют оперативно сменить полотно без применения ключей или винтов. Основной элемент конструкции – рычаг с кулачковым зажимом, который при повороте одновременно натягивает полотно и фиксирует его в пазах.
Модели с трубчатой рамой из легированной стали также могут оснащаться быстрозажимными узлами, особенно если они рассчитаны на монтаж полотен разной длины. В этом случае механизм адаптирован под переменное усилие, обеспечивая надёжную фиксацию без деформации полотна.
Компактные рамки для работы в ограниченном пространстве, в том числе складные, часто комплектуются боковым эксцентриковым зажимом. Он позволяет проводить замену полотна одной рукой, что особенно удобно при монтажных и высотных работах.
Для профессиональных рамок премиум-класса характерны механизмы с автоматической регулировкой натяжения. Они снабжены преднатяжной пружиной, компенсирующей температурное расширение полотна и вибрации при резке.
При выборе рамки с быстрозажимным механизмом важно обращать внимание на прочность узла фиксации, наличие антикоррозионного покрытия и совместимость с полотнами стандартов HSS и Bi-metal.
Как натянуть полотно с изношенной резьбой на винте
При износе резьбы на натяжном винте ножовки стандартный способ фиксации полотна становится ненадёжным. Это снижает стабильность натяжения и может привести к выходу полотна из рамки во время работы. Ниже приведены конкретные методы, позволяющие компенсировать износ без полной замены деталей.
- Использование резьбового герметика средней фиксации: герметик наносится на изношенную резьбу винта перед затяжкой. После застывания он частично компенсирует люфт и предотвращает самопроизвольное ослабление. Демонтаж возможен с применением умеренного усилия.
- Установка металлической вставки: если винт съёмный, в корпусе рамки можно нарезать новую резьбу большего диаметра и вставить втулку (например, типа Helicoil), восстанавливая исходный диаметр. Это позволяет использовать стандартный винт с надёжной фиксацией.
- Подмотка фторопластовой ленты (FUM): при временном решении допускается использование FUM-ленты, намотанной на резьбовую часть винта. Она обеспечивает более плотную посадку и повышает трение. Метод не подходит для частого откручивания.
- Замена винта на удлинённый с целой резьбой: если износ локализован ближе к началу винта, можно заменить его на аналогичный, но с более длинной резьбой, захватывающей целый участок корпуса рамки.
Дополнительно следует проверить состояние ответной части резьбы в самой рамке. При её повреждении целесообразна замена всей рамки либо установка фиксирующей гайки снаружи при условии, что конструкция это допускает. Недопустимо использование чрезмерного усилия: это не устраняет проблему, а ускоряет разрушение резьбы.

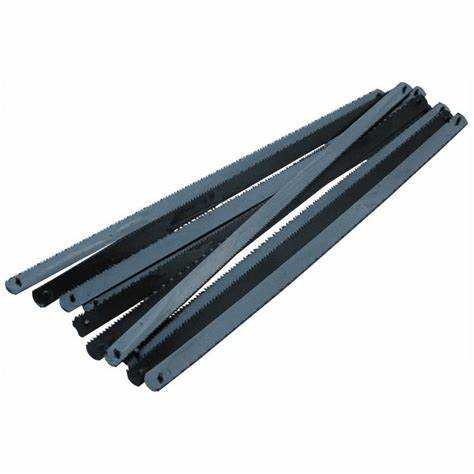

Чем отличается натяжение полотна в цельнометаллических и сборных ножовках
В цельнометаллических ножовках натяжение полотна обеспечивается за счет жесткости самой рамы и фиксирующего прижимного винта. Рама из цельного металла обладает высокой прочностью и минимальной деформацией при натяжении, что позволяет достигать стабильного и равномерного натяжения без сложных механизмов. Полотно натягивается непосредственно винтом, проходящим через корпус рамы, либо прижимается к закрепляющим элементам с жестким упором.
В сборных ножовках натяжение полотна реализуется через регулировочный механизм, состоящий из винта с резьбой и поворотной или рычажной рамки. Такая конструкция допускает изменение длины рамки, что позволяет быстро и точно натягивать полотно. Важным элементом является наличие подвижных соединений и фиксаторов, которые компенсируют износ и обеспечивают повторяемость натяжения при замене полотна.
Рекомендации: для цельнометаллических ножовок важно контролировать усилие затяжки винта, чтобы избежать деформации полотна или рамы. Для сборных моделей необходимо следить за состоянием резьбы и подвижных элементов механизма, поскольку износ приводит к снижению натяжения и ухудшению качества реза.
Итог: цельнометаллические ножовки подходят для работы с высокими нагрузками и стабильным натяжением, тогда как сборные обеспечивают удобство регулировки и ремонтопригодность за счет сменных элементов и гибкого механизма натяжения.
Какие инструменты можно использовать для помощи при натяжке полотна
Для качественного натяжения полотна в слесарной ножовке применяются специализированные и подручные инструменты, позволяющие контролировать усилие и равномерность натяжения.
Ключ натяжения (натяжной ключ) – предназначен для вращения прижимного винта или гайки с необходимым моментом. Используется для точной регулировки натяжения, особенно в сборных рамках с резьбовыми элементами.
Динамометрический ключ помогает контролировать усилие натяжения полотна, что важно для сохранения оптимальной жесткости без риска повреждения полотна или рамы. Обычно используется при работе с тонкими или дорогими полотнами.
Зажимные клинья или струбцины малого размера применяются для предварительной фиксации полотна перед окончательной натяжкой. Это позволяет избежать смещения и обеспечивает стабильность во время работы с винтом натяжения.
Напильник или шлифовальная бумага
Распорка или распорные пластины
| Инструмент | Назначение | Рекомендации по применению |
|---|---|---|
| Ключ натяжения | Регулировка винта натяжения | Использовать с контролем усилия, чтобы не сорвать резьбу |
| Динамометрический ключ | Контроль силы натяжения | Подбирать момент согласно характеристикам полотна |
| Зажимные клинья/струбцины | Фиксация полотна при натяжке | Применять для предотвращения смещения полотна |
| Напильник/шлифовальная бумага | Подготовка контактных поверхностей | Обрабатывать поверхности для улучшения сцепления |
| Распорка/распорные пластины | Равномерное распределение усилия | Использовать для предотвращения деформаций рамы |
Вопрос-ответ:
Какие детали ножовки отвечают за натяжение полотна и как они взаимодействуют между собой?

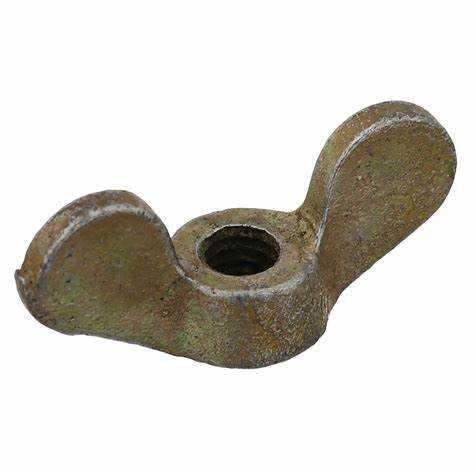

Основные элементы механизма натяжения полотна — это рамка, прижимной винт и зажимные элементы (хомуты или гайки на концах рамки). При вращении прижимного винта увеличивается или уменьшается расстояние между креплениями полотна, что изменяет его натяжение. Рамка, благодаря своей упругости, создает противодействующую силу, удерживая полотно под нужным напряжением. Баланс между усилием винта и упругостью рамки обеспечивает стабильное положение полотна в процессе работы.
Как определить, что натяжение полотна в ножовке недостаточное или чрезмерное?
Недостаточное натяжение проявляется в вибрации полотна при резке, ухудшении точности и сложности контроля направления пиления. Полотно может смещаться и изгибаться под нагрузкой. Чрезмерное натяжение приводит к повышенному риску повреждения или поломки полотна, а также повышенной нагрузке на рамку и винт, что может вызвать деформацию инструмента. Оптимально, если при нажатии на полотно оно слегка прогибается, но не гнется свободно и не дрожит.
Какие инструменты помогают правильно натянуть ножовочное полотно, особенно если нет специального натяжного механизма?
Для натяжения полотна без встроенного механизма можно использовать небольшие разводные ключи, пассатижи или плоскогубцы, чтобы аккуратно зафиксировать и подтянуть крепежные элементы. Иногда применяют подручные приспособления — например, пружинные зажимы или натяжные клинья, которые обеспечивают дополнительное усилие при закреплении полотна. Также полезна линейка или уровень, чтобы проверить прямолинейность натянутого полотна.
Почему у некоторых ножовок механизм натяжения отличается, и как это влияет на удобство работы?
Разные модели ножовок используют различные способы натяжения: винтовые, рычажные, с фиксирующими пружинами или быстроразъемные зажимы. Винтовой механизм позволяет точно регулировать силу натяжения, но требует больше времени. Быстрозажимные механизмы удобны для оперативной замены полотна, хотя могут уступать по точности натяжения. Выбор зависит от назначения ножовки и предпочтений пользователя, влияя на скорость подготовки инструмента и качество распила.
Что делать, если натяжной винт ножовки износился или резьба повреждена, и как в этом случае обеспечить надежное натяжение полотна?
При износе резьбы винта можно использовать несколько методов. Один из них — заменить винт на новый с подходящей резьбой. Если замена невозможна, иногда помогает использование усиленной шайбы или нанесение специального фиксирующего состава на резьбу для повышения сцепления. В экстренных случаях применяют проволочные стяжки или дополнительное крепление на рамке, но такие меры временные и требуют последующего ремонта или замены механизма для сохранения безопасности и качества работы.
Какие основные элементы механизма натяжения полотна в слесарной ножовке и как они взаимодействуют между собой?
Механизм натяжения полотна в слесарной ножовке обычно состоит из рамки, натяжного винта, прижимных элементов и упорной пяточки. Рамка служит основой и обеспечивает необходимую жесткость конструкции. Натяжной винт регулирует силу натяжения, изменяя расстояние между держателями полотна. Прижимные элементы фиксируют полотно в нужном положении, не позволяя ему смещаться во время работы. Упорная пяточка поддерживает полотно, предотвращая прогибы при резке. Все эти части взаимодействуют так, чтобы поддерживать равномерное натяжение, обеспечивая точность и удобство резки.
Какие признаки указывают на недостаточное натяжение полотна в слесарной ножовке и какие последствия это может вызвать?
Если полотно натянуто слабо, во время пиления оно будет вибрировать и может смещаться в рамке. Это приводит к снижению точности реза, увеличению усилия на руку и быстрому износу зубьев полотна. Также слабое натяжение повышает риск поломки полотна под нагрузкой. Проверить натяжение можно простым постукиванием по полотну — при правильном натяжении звук должен быть звонким и чистым, а при слабом натяжении — приглушённым и глухим.
