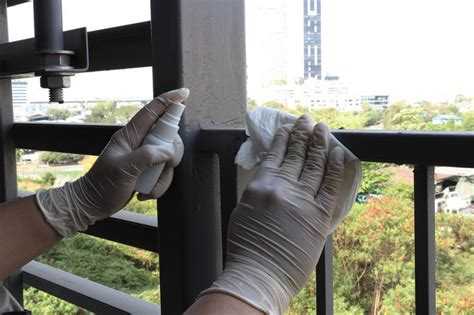

Оцинкованные поверхности перед покраской требуют тщательного обезжиривания, поскольку цинковое покрытие обладает низкой адгезией к большинству лакокрасочных материалов. Остатки смазки, масла или даже отпечатки пальцев могут вызвать отслаивание краски уже в первые месяцы эксплуатации. Важно учитывать химические особенности цинка, его чувствительность к щелочам и кислотам, а также совместимость с конкретными видами грунтовок и эмалей.
Для обезжиривания оцинковки нельзя использовать агрессивные составы, разрушающие пассивирующий слой. Рекомендуется применять нейтральные или слабощелочные моющие средства, например, растворы на основе поверхностно-активных веществ (ПАВ), либо специализированные составы для подготовки металла к окраске. Один из эффективных вариантов – смесь изопропилового спирта и воды в соотношении 1:1: она удаляет жир, но не повреждает цинковое покрытие.
Если поверхность загрязнена сильно, применяют обезжириватели на основе уайт-спирита или керосина, но после их использования обязательно проводится смывание остатков ПАВ и растворителя водой, желательно с добавлением антикоррозийных ингибиторов. Также важно обеспечить полное высыхание поверхности перед нанесением грунта, чтобы избежать образования пузырей или шелушения покрытия.
При работе в производственных условиях часто используют промышленные средства, такие как бутилцеллозольв или специальные обезжиривающие гели. Их наносят кистью или распылителем, выдерживают указанное производителем время, после чего тщательно смывают. Любое отклонение от технологии ведёт к снижению долговечности лакокрасочного слоя, особенно при наружной эксплуатации конструкций.
Почему оцинковку нужно обезжиривать перед нанесением краски
Оцинкованная сталь покрыта слоем цинка, который защищает металл от коррозии, но одновременно снижает адгезию лакокрасочных покрытий. При производстве, транспортировке и хранении на поверхности накапливаются масляные остатки, смазки, антиокислительные соединения и пыль. Эти загрязнения препятствуют равномерному распределению краски и вызывают её отслаивание уже в течение первых месяцев эксплуатации.
Без эффективного обезжиривания краска ложится неравномерно, образуя участки с пониженной адгезией. Это приводит к микротрещинам, через которые проникает влага, провоцируя коррозионные процессы под лакокрасочным слоем. Особенно это критично в условиях повышенной влажности или при перепадах температур.
Даже при использовании специализированных грунтов по оцинковке, неснятая масляная плёнка значительно снижает эффективность сцепления. Удаление жировых и органических загрязнений – ключевой этап перед нанесением фосфатирующих или хроматных грунтовок, предназначенных для цинкового покрытия.
Обезжиривание позволяет не только улучшить адгезию, но и продлить срок службы лакокрасочного покрытия. Это особенно важно при окраске кровельных и фасадных элементов, где эксплуатационные нагрузки максимальны. Игнорирование этапа обезжиривания сводит на нет преимущества даже качественной краски и правильно подобранной технологии нанесения.
Как определить степень загрязнённости оцинкованной поверхности
Перед выбором способа обезжиривания важно точно оценить характер и степень загрязнения оцинкованного металла. Это позволяет избежать недостаточной очистки и повысить адгезию лакокрасочного покрытия.
Первичная оценка проводится визуально при естественном освещении. Если поверхность выглядит матовой, имеет следы масляных пятен, пыли или отпечатков рук, требуется полное обезжиривание. Наличие темных разводов или жирного блеска указывает на присутствие технологических смазок, характерных для прокатного цинка.
Для точной диагностики применяют тест с водяной плёнкой. Поверхность смачивают чистой водой из распылителя. Если вода равномерно растекается тонким слоем – металл чистый. Образование капель, пятен или стекание струйками означает наличие гидрофобных загрязнений, таких как масла и силиконы.
Также используется тест с маркером или спиртовым фломастером. На загрязнённой поверхности линия ложится разрывами или собирается в капли, тогда как на чистом металле она остаётся равномерной. Этот способ эффективен для обнаружения тонких плёнок, не видимых глазом.
Если предполагается наличие стойких технических загрязнений, например, после хранения или транспортировки, проводят пробное обезжиривание на ограниченном участке. Поверхность обрабатывается выбранным составом, после чего повторно выполняется водный тест. Если результат улучшился – необходимо полное обезжиривание всей площади.
Подходит ли уайт-спирит для обезжиривания оцинковки
Уайт-спирит часто рассматривается как доступное средство для обезжиривания металлических поверхностей, однако его эффективность в случае с оцинкованной сталью вызывает обоснованные сомнения. Основная задача обезжиривания – удалить не только масляные загрязнения, но и остатков технологических смазок, стойкие к легким растворителям. Уайт-спирит представляет собой слабополярный углеводородный растворитель, который плохо справляется с водорастворимыми загрязнениями и не удаляет остатки пассивирующих пленок на цинке.
При обезжиривании оцинкованной поверхности важно учитывать следующие факторы:
- Уайт-спирит не взаимодействует с силикатными, солевыми и щелочными отложениями, часто присутствующими на новом цинковом покрытии после горячего цинкования.
- После обработки уайт-спиритом на поверхности может остаться тонкая пленка самого растворителя, которая снижает адгезию краски.
- Использование уайт-спирита не обеспечивает нужной степени подготовки для нанесения промышленных или полиуретановых ЛКМ, чувствительных к остаточной жирности.
Если всё же применяется уайт-спирит, необходимо дополнительно промыть поверхность изопропанолом или водным раствором щелочного обезжиривателя с последующим тщательным ополаскиванием. Более надёжной альтернативой считаются:
- Составы на основе изопропилового спирта с добавлением ПАВ.
- Щелочные обезжириватели (NaOH + ПАВ), специально предназначенные для оцинковки.
- Готовые промышленные продукты, содержащие ингибиторы коррозии и компоненты для удаления пассивирующих слоёв.
Можно ли использовать ацетон или растворитель 646 при работе с оцинковкой
Ацетон и растворитель 646 часто применяются для обезжиривания металлических поверхностей, но при работе с оцинковкой их использование требует осторожности. Оба средства обладают высокой растворяющей способностью, однако они могут негативно воздействовать на цинковое покрытие.
Ацетон – агрессивный органический растворитель, который быстро испаряется и эффективно удаляет масляные и жировые загрязнения. Однако при длительном контакте он может вступать в реакцию с защитным пассивированным слоем цинка, особенно если поверхность уже подвергалась атмосферному воздействию. Это приводит к нарушению адгезии краски и риску отслаивания покрытия.
Растворитель 646, содержащий смесь ацетона, этилцеллозольва, бутанола и толуола, действует ещё агрессивнее. Его применение на оцинкованных поверхностях может вызвать микроэрозию слоя цинка, особенно при протирании с нажимом. Кроме того, остатки растворителя способны изменить структуру поверхности, что отрицательно влияет на сцепление грунтовки или краски.
Если использование одного из этих средств неизбежно, необходимо минимизировать время контакта с оцинковкой и сразу после обезжиривания протирать поверхность чистой сухой тканью. Однако для регулярной подготовки к покраске рекомендуется применять более щадящие обезжириватели, такие как изопропиловый спирт, нейтральные моющие составы или специальные обезжириватели для оцинковки, не разрушающие пассивный слой.
Применение водно-щелочных растворов для очистки цинкового слоя
Водно-щелочные растворы эффективны при удалении масляных и технологических загрязнений с поверхности цинковых покрытий. Их использование особенно оправдано при наличии тонкого слоя смазки, остатков пассивационных составов или следов хранения.
Для обработки применяют растворы на основе щелочей – чаще всего это гидроксид натрия (NaOH) в концентрации 2–5 % с добавлением поверхностно-активных веществ (ПАВ), например, натриевых солей жирных кислот или неионогенных эмульгаторов. Температура раствора должна находиться в пределах 40–60 °C. В таких условиях значительно ускоряется растворение жировых загрязнений без повреждения самого цинкового слоя.
Контакт поверхности с раствором осуществляется методом погружения или протирки. Время экспозиции зависит от степени загрязнённости, но не превышает 10–15 минут. После обработки необходимо тщательно промыть поверхность деионизированной или деминерализованной водой с температурой не ниже 25 °C. Остатки щёлочи, оставшиеся на поверхности, могут вступить в реакцию с атмосферной влагой и спровоцировать коррозию цинка.
Важно избегать избыточной концентрации щёлочи: при превышении 10 % активных веществ возможно повреждение пассивного слоя и частичное травление покрытия. Для снижения риска рекомендуется использовать готовые промышленные щелочные очистители с контролируемым составом и pH.
Обработка водно-щелочными растворами особенно актуальна при подготовке оцинкованных конструкций к нанесению грунтов на эпоксидной или полиуретановой основе. Поверхность после щелочной обработки демонстрирует повышенную адгезию и стабильную совместимость с лакокрасочными системами.

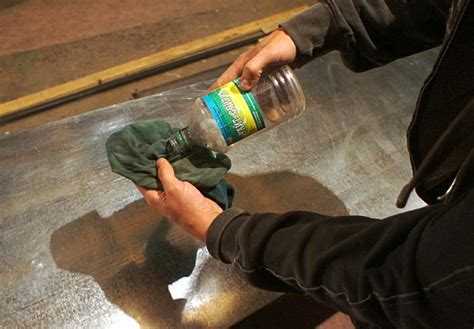

Нюансы работы с профессиональными обезжиривателями для металлов
Профессиональные обезжириватели для металлов, включая оцинкованные поверхности, отличаются по составу и способу применения, что требует точного соблюдения инструкций для достижения максимального эффекта.
Перед использованием обязательно изучите концентрацию активных веществ в растворе. Для оцинковки оптимальны составы на основе неионогенных ПАВ с минимальным содержанием агрессивных щелочей, чтобы избежать повреждения цинкового слоя.
Наносить обезжириватель следует равномерно, используя распылитель или мягкую кисть. Рекомендуется выдерживать препарат на поверхности 3–5 минут без высыхания для эффективного растворения жировых загрязнений.
После обработки необходимо тщательно смывать остатки обезжиривателя водой с температурой 20–40 °C, чтобы предотвратить образование пятен и коррозионных дефектов.
Температура раствора при работе должна находиться в пределах 15–30 °C. При более низких температурах эффективность снижается, при высоких – возрастает риск ускоренного испарения и неравномерного покрытия.
Обратите внимание на меры безопасности: большинство профессиональных обезжиривателей содержат растворители и щелочи, поэтому необходимы защитные перчатки и вентиляция помещения.
Храните концентраты в плотно закрытой таре при температуре 5–25 °C, избегая прямого попадания солнечного света и замерзания.
После обезжиривания оцинкованную поверхность следует сразу переходить к грунтованию или покраске, чтобы исключить повторное загрязнение или образование окислов.
Как правильно наносить и смывать обезжиривающий состав с оцинковки
Перед нанесением обезжиривателя поверхность должна быть сухой и свободной от грубых загрязнений. Используйте распылитель или кисть для равномерного распределения состава по всей площади оцинкованного металла. Толстый слой не требуется – достаточно тонкого, чтобы покрыть всю поверхность без пропусков.
Время выдержки зависит от типа обезжиривателя: для органических растворителей оно обычно составляет 5–10 минут, для водных растворов – до 15 минут. Во время выдержки нельзя допускать высыхания состава, чтобы не снизить эффективность очистки.
Смывание проводят струей чистой воды под давлением не менее 3 бар, чтобы удалить остатки обезжиривателя и растворённые загрязнения. Если давление воды слишком слабое, частицы жира и растворителя остаются на поверхности, что ухудшит адгезию краски.
После смывания поверхность просушивают естественным путем или с помощью сжатого воздуха. Важно, чтобы на металле не оставалось влаги перед нанесением грунтовки или краски, так как это приведёт к появлению пятен и снижению долговечности покрытия.
При использовании агрессивных обезжиривателей рекомендуется проводить нейтрализацию с помощью специального раствора или слабощелочного состава, чтобы предотвратить коррозионные процессы на цинковом покрытии.
Что делать после обезжиривания перед началом покраски
После завершения обезжиривания оцинкованной поверхности важно правильно подготовить металл к нанесению краски, чтобы обеспечить надежное сцепление и долговечность покрытия.
- Смыть остатки обезжиривателя. Используйте чистую воду комнатной температуры или специальный растворитель, рекомендованный для вашего обезжиривателя. Не оставляйте на поверхности следов химии, так как они могут ухудшить адгезию краски.
- Полностью высушить поверхность. Влага на цинковом покрытии препятствует равномерному нанесению краски и может вызвать вздутие или отслаивание. Оптимально использовать воздушную сушку при температуре не выше 40 °C.
- Проверить поверхность на остатки загрязнений. После сушки осмотрите поверхность при ярком свете и на ощупь. Следы жира, пыли или пленок снижают качество покраски. При обнаружении загрязнений повторите обезжиривание или очистку.
- При необходимости провести легкое шлифование. Мелкозернистая наждачная бумага (Р320–Р400) поможет снять окислы и улучшить механическую адгезию краски. После шлифовки удалите пыль влажной тканью или сжатым воздухом.
- Нанести грунтовку. Выбор грунта зависит от типа краски и условий эксплуатации. Для оцинковки рекомендуются грунтовки на основе цинка или универсальные акриловые. Грунт наносится равномерно, согласно инструкции производителя, чтобы создать прочный связующий слой.
- Дать грунтовке полностью высохнуть. Время высыхания указано на упаковке и зависит от температуры и влажности воздуха. Недосушенный грунт ухудшит качество финишного покрытия.
Соблюдение этих шагов гарантирует максимальную адгезию краски к оцинкованной поверхности и продлевает срок службы покрытия.
Вопрос-ответ:
Почему важно обезжиривать оцинкованную поверхность перед покраской?
Оцинкованная поверхность обычно покрыта тонкой пленкой жира, маслами или другими загрязнениями, оставшимися после производства и транспортировки. Эти загрязнения ухудшают адгезию краски, вызывая ее плохое сцепление, шелушение и образование пузырей. Обезжиривание удаляет все масла и загрязнения, создавая чистую основу для качественного нанесения краски и увеличивая срок службы покрытия.
Какие вещества лучше всего подходят для обезжиривания оцинковки перед покраской?
Для обработки оцинкованной поверхности часто используют специальные обезжириватели на водной основе, которые эффективно удаляют масла и грязь, не повреждая цинковое покрытие. Также подходят спиртосодержащие растворы, например, изопропиловый спирт, а в некоторых случаях — ацетон или уайт-спирит. Важно избегать агрессивных растворителей, способных разъесть цинк или вызвать коррозию.
Как правильно наносить и смывать обезжиривающий состав с оцинковки?
Обезжиривающий состав наносят равномерно с помощью кисти, губки или распылителя, покрывая всю поверхность. После обработки необходимо выдержать время, указанное в инструкции средства, чтобы растворитель смог растворить загрязнения. Затем состав тщательно смывают чистой водой или протирают сухой тряпкой, чтобы не осталось следов и пленок. Недостаточное смывание может привести к появлению пятен и ухудшению адгезии краски.
Можно ли использовать обычные бытовые средства для обезжиривания оцинковки?
Некоторые бытовые средства, такие как спиртовые растворы или мягкие моющие средства, могут временно очистить поверхность, но они не всегда полностью удаляют масляные загрязнения и остатки. Кроме того, агрессивные бытовые химикаты, например, средства с хлорсодержащими компонентами или кислотами, способны повредить цинковый слой. Лучше применять специализированные составы, предназначенные для металла и оцинковки.
Как определить, что поверхность оцинковки после обезжиривания готова к покраске?
После обезжиривания поверхность должна быть чистой, сухой и матовой без следов жира, пыли и разводов. Для проверки можно провести тест: прикоснуться пальцем — не должно оставаться жирных следов. Также важно удостовериться, что средство полностью смыто, и поверхность не скользит. При сомнениях помогает повторное протирание или использование индикаторных полосок для определения остаточного масла.
Какие средства лучше всего подходят для удаления жировых и масляных загрязнений с оцинкованной поверхности перед нанесением краски?
Для удаления загрязнений с оцинкованной поверхности перед покраской рекомендуют использовать составы, которые не повредят цинковое покрытие и не оставят следов. Чаще всего применяют специализированные жидкости на основе растворителей с нейтральным уровнем кислотности или водно-щелочные растворы. Хорошо подходят моющие средства с деградирующимися поверхностно-активными веществами, которые эффективно удаляют масла и пыль, не вызывая коррозии. При выборе учитывайте, чтобы средство легко смывалось водой и не оставляло пленки, способной ухудшить адгезию краски.
Загрузка...
