Перед нанесением краски на металлическую поверхность необходимо устранить любые очаги коррозии и создать условия, препятствующие её повторному появлению. Даже минимальное количество влаги или оксидной пленки способно привести к отслаиванию покрытия и ускоренному разрушению материала. Поэтому предварительная защита металла – ключевой этап в подготовке.
Первым шагом является удаление ржавчины механическим или химическим способом. Механические методы включают в себя зачистку абразивными щётками, пескоструйную обработку или шлифовку. Химические преобразователи ржавчины на основе ортофосфорной кислоты не только останавливают коррозию, но и подготавливают поверхность к грунтованию.
После удаления ржавчины металл необходимо обезжирить. Используются ацетон, уайт-спирит или специальные обезжиривающие составы. Остатки масел и пыли препятствуют сцеплению грунта с основой и снижают адгезию лакокрасочного покрытия.
Грунтование – следующий критически важный этап. Оптимальны составы с антикоррозийными свойствами: эпоксидные, алкидные или цинконаполненные грунты. Они создают барьер между металлом и кислородом, что существенно снижает риск появления ржавчины после покраски.
Правильная подготовка поверхности обеспечивает долговечность покрытия и сохраняет металл в рабочем состоянии на годы вперёд. Пренебрежение любым из этапов подготовки ведёт к преждевременному разрушению материала даже при использовании качественной краски.
Очистка металла от старой краски и загрязнений
Термический метод – с использованием строительного фена или газовой горелки – подходит для толстого слоя краски. После прогрева краска пузырится и легко удаляется шпателем. Не допускается перегрев: температура не должна превышать 600 °C, чтобы не изменить структуру металла.
Для химического удаления используют смывки на основе метиленхлорида или щелочных соединений. Их наносят кистью, выжидают указанное время (обычно 15–30 минут), затем удаляют размягчённую краску скребком. Работу проводят в хорошо проветриваемом помещении, в перчатках и защитных очках.
После удаления краски металл очищают от ржавчины, масла, пыли и остатков химических реагентов. Для обезжиривания применяют ацетон, уайт-спирит или изопропиловый спирт. Поверхность вытирают безворсовой тканью до полного удаления загрязнений.
Чистый, сухой металл готов к грунтованию. Любые остатки старого покрытия или загрязнений снижают срок службы лакокрасочного слоя, вызывая его отслоение и преждевременную коррозию.
Механическое удаление ржавчины: абразивы, щётки, пескоструй
Перед покраской важно полностью удалить коррозию, чтобы избежать отслаивания покрытия и распространения ржавчины под лакокрасочным слоем. Механические методы обеспечивают эффективную подготовку поверхности за счёт физического удаления окислов железа.
- Абразивные материалы: для ручной и машинной обработки применяют наждачную бумагу (зернистость от P40 до P120), абразивные круги, лепестковые диски. Для удаления плотного слоя ржавчины используют грубые зерна (P40–P60), для финишной обработки – более мелкие (P100–P120).

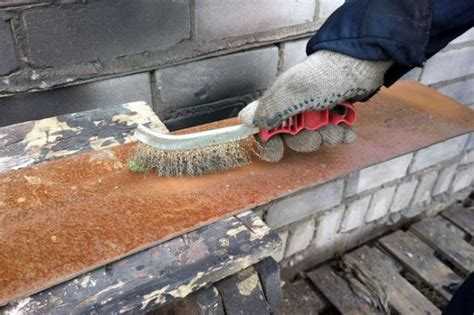

- Металлические щётки: подходят для труднодоступных участков, углов, сварных швов. Щётки из стали (толщина проволоки от 0.3 мм) устанавливаются на дрели или УШМ. Латунные применяют для мягких металлов (медь, алюминий), чтобы не повредить поверхность.
- Пескоструйная обработка: обеспечивает максимальную эффективность при работе с сильно корродированными поверхностями. Используются абразивы: кварцевый песок, гранат, корунд. Давление воздуха – от 4 до 8 бар. Обязательно применять защиту: респиратор, очки, костюм. После пескоструя поверхность становится шероховатой, что улучшает адгезию грунта и краски.
После любого метода механической очистки требуется обезжиривание поверхности с использованием растворителя (уайт-спирит, ацетон) и немедленное грунтование, чтобы предотвратить повторное окисление.
Химическое травление и обезжиривание поверхности
Для удаления окислов и улучшения адгезии краски применяется химическое травление металла. Для низкоуглеродистой стали оптимален раствор фосфорной кислоты концентрацией 12–15% с добавками ингибиторов коррозии. Время обработки – 10–12 минут при температуре 25–30 °C. После травления необходимо промывание водой до полного удаления остатков кислоты.
Алюминиевые и цинковые поверхности обрабатывают щелочно-кислотными составами. Один из рабочих растворов: 3% щелочи (NaOH) + 2% фтористоводородной кислоты, экспозиция – до 5 минут. Контроль осуществляется визуально: поверхность должна стать матовой, без следов оксидов.
Выбор и нанесение грунтовки с антикоррозионными свойствами
Для защиты металла от коррозии перед покраской применяют грунтовки, содержащие активные ингибиторы ржавчины. Оптимальный вариант – эпоксидные, цинконаполненные или фосфатирующие составы. Эпоксидная грунтовка образует плотный барьер, устойчивый к влаге и агрессивным веществам. Цинконаполненные варианты обеспечивают катодную защиту, снижая риск подслойной коррозии. Фосфатирующие грунтовки формируют прочную химическую связь с металлом, повышая адгезию последующих слоёв.
Перед нанесением грунтовки температура воздуха и поверхности должна быть в пределах +10…+30 °C, влажность – не выше 75%. Обработка проводится только по очищенному и обезжиренному основанию. Используйте механическую зачистку с последующей обработкой растворителем (ацетон, уайт-спирит). При наличии следов окалины или плотного слоя ржавчины требуется пескоструйная обработка до степени Sa 2½ по ISO 8501-1.
Наносите грунтовку кистью, валиком или методом распыления. Толщина сухого слоя должна соответствовать требованиям производителя – чаще всего 40–80 мкм. Недопустимы потеки и непрокрашенные участки. Для двухкомпонентных составов обязательно соблюдение пропорций и времени жизни смешанного материала. Межслойную сушку проводят при рекомендованных условиях, без ускоренного нагрева, чтобы избежать пористости покрытия.
После полимеризации грунтовки допускается нанесение финишной краски. Нарушение технологического окна между слоями (обычно 24 часа) приводит к ухудшению адгезии и ускоренной деградации покрытия. Используйте материалы одного производителя для совместимости по химическому составу и коэффициенту теплового расширения.
Условия сушки и хранения металла перед покраской
Сушка металла после очистки должна проходить при температуре от +20 до +30 °C и относительной влажности воздуха не выше 60%. Влажность выше 60% провоцирует образование конденсата на поверхности, что снижает адгезию краски и способствует коррозии.
Время сушки зависит от толщины слоя очистки и условий окружающей среды, но не должно быть менее 2–4 часов для достижения полного испарения влаги с поверхности.
Для хранения подготовленного металла перед покраской необходимо соблюдать следующие требования:
- Хранить в сухом помещении с вентиляцией, исключающей застой влажного воздуха.
- Температура хранения должна быть стабильной, предпочтительно в диапазоне +10…+25 °C, чтобы избежать конденсации.
- Избегать прямого контакта с полом и стенами – использовать подкладки или стеллажи для исключения капиллярного подъема влаги.
- Защищать от пыли и грязи с помощью пленок или тентов, но обеспечить циркуляцию воздуха для предотвращения запотевания.
- Срок хранения не должен превышать 24 часа без повторной проверки состояния поверхности – при длительном хранении необходима повторная очистка или обезжиривание.
При внешних условиях с повышенной влажностью или низкой температурой рекомендуется использование осушителей воздуха или обогревателей для поддержания необходимых параметров.
Непосредственно перед нанесением краски металл должен пройти повторный осмотр на предмет появления следов коррозии или загрязнений. При обнаружении – выполнить повторную подготовку.
Распространённые ошибки при подготовке металла к покраске
Пренебрежение обезжириванием также негативно влияет на качество покрытия. Масла, жиры и пыль создают барьер для грунтовки и краски. Для очистки используйте специализированные растворители на основе уайт-спирита или ацетона, тщательно протирая поверхность без разводов.
Неправильный выбор или пропуск грунтовки является частой ошибкой. Грунт с антикоррозийными добавками обязателен, особенно для открытых и влажных условий эксплуатации. Наносите грунтовку сразу после подготовки, не допуская попадания влаги или загрязнений.
Отсутствие контроля влажности перед покраской ведёт к появлению пузырей и потёков. Рекомендуется проводить работы при относительной влажности воздуха ниже 70% и температуре выше +10°C. Использование влагомерных приборов поможет избежать ошибок.
Игнорирование времени высыхания между этапами подготовки и нанесения краски снижает прочность покрытия. Следуйте рекомендациям производителя по интервалам сушки грунта и промежуточных слоёв, чтобы обеспечить надёжное сцепление материалов.
Вопрос-ответ:
Какие методы подготовки металла перед покраской помогают предотвратить ржавчину?
Перед нанесением краски поверхность металла необходимо тщательно очистить от грязи, жира и старой коррозии. Обычно используют механическую очистку — шлифовку или пескоструйную обработку, чтобы убрать все следы ржавчины и создать шероховатую поверхность для лучшего сцепления краски. После этого металл обрабатывают специальными антикоррозийными составами, например, грунтами с защитными свойствами. Такая подготовка существенно увеличивает срок службы покрытия.
Можно ли покрасить металл без предварительного нанесения грунтовки? Какие будут последствия?
Покраска металла без грунтовки нежелательна. Грунтовка служит барьером, препятствующим проникновению влаги и кислорода к металлу, что предотвращает образование ржавчины. Без грунтовочного слоя краска плохо ложится, быстрее отслаивается и не защищает металл от коррозии. В результате поверхность может начать ржаветь под покрытием, что приведет к необходимости повторного ремонта.
Какие химические составы лучше всего использовать для защиты металла от ржавчины перед покраской?
Для защиты металла применяют антикоррозийные грунты на основе цинка или фосфатов, а также преобразователи ржавчины, которые нейтрализуют уже появившуюся коррозию. Такие средства создают устойчивую пленку и предотвращают дальнейшее разрушение металла. Выбор конкретного состава зависит от условий эксплуатации и типа металла. Например, для наружных работ часто рекомендуют грунты с высокой влагостойкостью.
Как влияет влажность и температура воздуха на процесс подготовки и покраски металлических поверхностей?
Влажность и температура играют важную роль в качестве покрытия. Высокая влажность может привести к образованию конденсата на поверхности металла, что ухудшит адгезию краски и повысит риск коррозии. Температура должна быть в пределах, рекомендованных для конкретного материала и краски, обычно от +5 до +30 °C. При слишком низких или высоких температурах краска может плохо высыхать, а грунт — не проникать в поры металла.
Сколько времени должно пройти между нанесением грунта и покраской, чтобы обеспечить надежную защиту металла?
Время высыхания грунтовки зависит от ее состава и условий окружающей среды, но обычно составляет от нескольких часов до суток. Покраску рекомендуется выполнять после полного высыхания грунта, чтобы обеспечить прочное сцепление и защитные свойства. Если покрасить слишком рано, покрытие может пузыриться или отслаиваться. При нарушении технологии срок службы краски и защиты металла существенно сокращается.
Загрузка...
