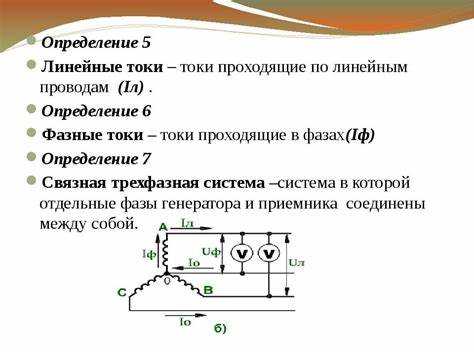

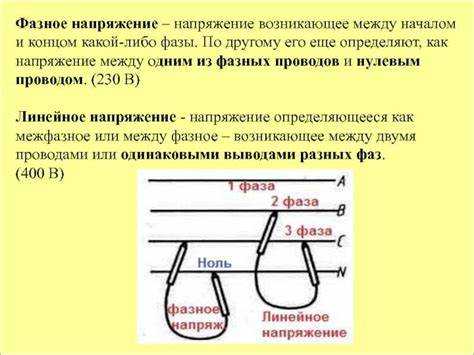

Фазное напряжение – это разность потенциалов между фазным проводом и нейтралью, характерная для систем с заземлённой нейтралью. В трехфазной сети 380/220 В его номинальное значение составляет 220 В. Оно используется при подключении большинства бытовых и офисных потребителей, рассчитанных на однополюсное питание.

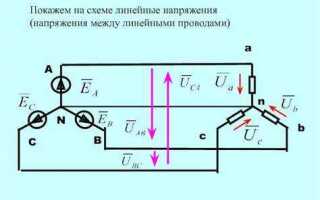

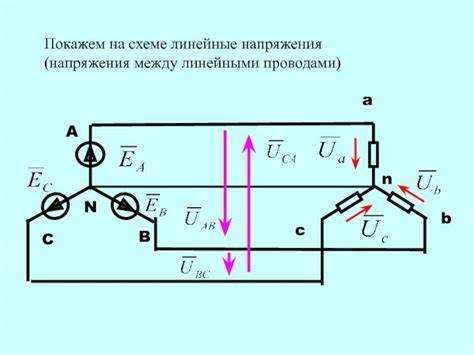

Линейное напряжение – это разность потенциалов между двумя фазными проводами. В той же сети 380/220 В оно составляет 380 В. Этот тип напряжения необходим для подключения трехфазных двигателей, мощных электропечей, промышленного оборудования и других потребителей, требующих сбалансированного питания по всем фазам.

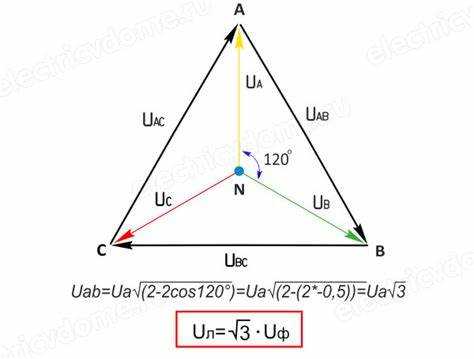

Важно учитывать, что линейное напряжение превышает фазное в √3 раза (примерно 1.732). Это объясняется геометрией векторов в симметричной трехфазной системе. При проектировании и обслуживании электроустановок необходимо точно понимать, к какому типу напряжения подключается нагрузка, чтобы избежать ошибок при подборе автоматики, кабелей и коммутационного оборудования.
При подключении к фазному напряжению кабельные сечения и изоляция могут быть значительно ниже, чем при работе с линейным. Однако при работе с трехфазными нагрузками через фазу возникает неравномерность, которая приводит к дисбалансу токов и дополнительным потерям. Поэтому в распределительных системах важно грамотно балансировать нагрузку между фазами и правильно определять точку подключения.
Определение фазного и линейного напряжения в трехфазной системе

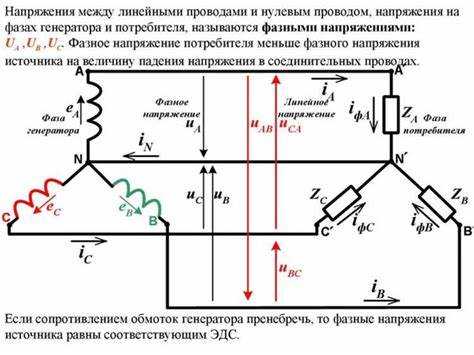

В симметричной трехфазной системе с соединением звездой (Y) фазное напряжение обычно составляет 220 В, а линейное – 380 В. Это связано с тем, что между фазами существует угловое смещение на 120°, и линейное напряжение определяется как векторная разность двух фазных напряжений:
- Линейное напряжение = √3 × Фазное напряжение
- √3 ≈ 1,732
Для систем, соединённых треугольником (Δ), фазное и линейное напряжения совпадают, так как отсутствует нейтральная точка и каждая фаза подключена напрямую между двумя фазами.
При проведении измерений важно:
- Определить тип соединения (звезда или треугольник).
- Проверить наличие нейтрали в щите.
- Использовать вольтметр с соответствующим диапазоном измерения.
Неверная интерпретация типа напряжения может привести к неправильному подбору оборудования, особенно при подключении трехфазных двигателей, трансформаторов или однофазных нагрузок в общей сети.
Как измерить фазное и линейное напряжение на практике
Линейное напряжение измеряется между двумя различными фазами. Например, подключив вольтметр между фазами L1 и L2, прибор покажет линейное напряжение. В нормальных условиях оно будет около 380 В, так как рассчитывается по формуле UЛ = √3 × UФ.
Используемый измерительный прибор должен быть рассчитан на рабочее напряжение не ниже 400 В и иметь категорию безопасности не ниже CAT III. При выполнении замеров важно соблюдать порядок: сначала подключается общий щуп к нейтрали или одной из фаз, затем – второй щуп. После измерения сначала отключается щуп, находящийся под напряжением.
Перед началом работы следует убедиться в исправности изоляции щупов и отсутствии повреждений на кабелях. Категорически запрещается проводить измерения мокрыми руками или стоя на влажной поверхности. Рекомендуется использовать диэлектрические перчатки и изолирующий коврик.
Для повышения точности замеров и исключения человеческой ошибки стоит использовать цифровой мультиметр с автоматическим выбором диапазона и функцией индикации опасного напряжения. После завершения работы измерительный прибор необходимо отключить от сети и зафиксировать результаты измерений.
Разница в величинах напряжений при соединении звездой и треугольником
При соединении звездой фазное напряжение рассчитывается как напряжение между фазным проводом и нейтралью. В сетях с линейным напряжением 400 В, фазное напряжение составляет 230 В, так как Vф = Vл / √3. Это уменьшает нагрузку на изоляцию и снижает токи в цепях при одинаковой мощности нагрузки.
В схеме треугольник фазное и линейное напряжения равны. При подключении к сети 400 В, каждая фаза получает полное напряжение 400 В. Это требует применения обмоток, рассчитанных на более высокую изоляционную стойкость и тепловую нагрузку.
При одинаковой нагрузке мощность, потребляемая из сети, возрастает при соединении треугольником, так как увеличивается ток. Расчетный ток в фазах в этом случае выше на √3 по сравнению с соединением звездой, что влияет на выбор автоматических выключателей, кабелей и трансформаторов тока.
Соединение звездой предпочтительно при необходимости снижения стартовых токов или работы с потребителями, рассчитанными на 230 В. Схема треугольник используется при полной загрузке и наличии оборудования, рассчитанного на 400 В между фазами.
Выбор схемы соединения напрямую зависит от характеристик нагрузки, допустимых токов, требований к пуску и условий эксплуатации. Ошибочный выбор приводит к недопустимым перегрузкам и снижению ресурса оборудования.
Как выбор между фазным и линейным напряжением влияет на подключение оборудования
Подключение оборудования к сети зависит от того, на какое напряжение оно рассчитано – фазное (например, 230 В) или линейное (обычно 400 В в трёхфазной системе). Неправильный выбор может привести к выходу устройства из строя или снижению его эффективности.
Оборудование, рассчитанное на фазное напряжение, подключается между одной фазой и нейтралью. Это характерно для большинства бытовых приборов, электроинструментов, освещения и офисной техники. При подключении таких устройств к линейному напряжению произойдёт перенапряжение, что приводит к пробою изоляции и разрушению компонентов.
Трёхфазное промышленное оборудование, такое как асинхронные двигатели, компрессоры, насосы и ТЭНы, рассчитано на линейное напряжение и подключается между тремя фазами. Подключение к фазному напряжению в этом случае приведёт к недостаточной мощности, перегреву и сбоям в работе.
Некоторые устройства (например, обогреватели или станки) имеют возможность переключения между схемами «звезда» и «треугольник». В схеме «звезда» каждая обмотка получает фазное напряжение, в «треугольнике» – линейное. При выборе схемы важно учитывать напряжение сети и паспортные данные оборудования. Например, при напряжении 400/230 В двигатель с обмотками на 230 В должен быть подключён только по схеме «звезда».
Также необходимо учитывать сечение кабелей и защитные автоматы. При подключении к линейному напряжению токи в цепи могут быть выше, что требует соответствующей корректировки по защите и выбору кабельной продукции. Использование оборудования не по номиналу влечёт за собой нарушение ПУЭ и увеличивает риск пожара.
Рекомендация: перед подключением всегда проверяйте маркировку устройства, указанное рабочее напряжение и соответствие его напряжению сети. В сомнительных случаях следует проконсультироваться с инженером-электриком.
Почему в бытовых сетях чаще используют фазное напряжение
- Совместимость с бытовой техникой: Большинство приборов рассчитаны на питание от фазного напряжения 220 В. Это упрощает проектирование и эксплуатацию.
- Минимизация изоляционных требований: Фазное напряжение ниже линейного, поэтому изоляция кабелей и оборудования может быть тоньше, что снижает затраты.
- Упрощение схемы подключения: Подключение одного фазного провода и нейтра упрощает монтаж и обслуживание, снижая вероятность ошибок и повышая безопасность.
- Экономия на оборудовании: Автоматические выключатели, розетки, лампы и другие компоненты рассчитаны именно на фазное напряжение, что снижает цену и доступность компонентов.
- Уровень напряжения соответствует нормам безопасности: 220 В считается допустимым для жилых помещений с минимальным риском поражения электрическим током при соблюдении правил эксплуатации.
Использование линейного напряжения, обычно около 380 В, в бытовых сетях требует более высоких изоляционных характеристик, более сложной защиты и редко оправдано с экономической точки зрения. Исключения составляют только крупные электроприемники с мощностью выше 3 кВт, которые подключаются напрямую к линейному напряжению трехфазной сети.
Роль фазного и линейного напряжения в распределении нагрузки
Линейное напряжение применяется для питания трехфазных потребителей с большой мощностью, таких как электродвигатели и промышленное оборудование. При этом нагрузка распределяется между фазами более эффективно за счет использования разницы потенциалов между фазами.
Для оптимального распределения нагрузки важно балансировать токи в каждой фазе, что снижает потери энергии и уменьшает износ оборудования. Несбалансированная нагрузка приводит к повышенному нагреву нейтрального провода и возможным колебаниям напряжения, влияющим на надежность системы.
Практика показывает, что при проектировании распределительных сетей целесообразно использовать фазное напряжение для легких и средних нагрузок, а линейное – для мощных агрегатов с трехфазным подключением. Такая организация минимизирует риск перегрузок и обеспечивает более равномерное распределение мощности по всему электрощиту.
При расчете нагрузки рекомендуется учитывать коэффициент использования каждой фазы и контролировать токи с помощью измерительных приборов. Это позволяет своевременно выявлять дисбаланс и принимать меры по корректировке распределения напряжения, что повышает общую устойчивость и безопасность электросети.
Типичные ошибки при расчётах с фазным и линейным напряжением
Ошибка возникает при подстановке фазного напряжения в формулы, рассчитанные для линейного, и наоборот. Например, при вычислении тока нагрузки в трёхфазной системе для треугольника нужно использовать линейное напряжение, а для звезды – фазное. Несоблюдение этого правила ведёт к искажению результатов и неправильному распределению мощности.
Нередко забывают учитывать влияние нейтрали в соединениях звездой, что особенно критично при несимметричных нагрузках. Расчёты без учёта тока в нейтральном проводе могут привести к перегреву и авариям, поскольку ток нейтрали может значительно превышать ожидаемые значения.
Часто неправильно определяется напряжение при измерениях на практике. Например, измерение мультиметром между двумя фазами выдают линейное напряжение, а между фазой и нейтралью – фазное. Неправильная интерпретация этих показаний в расчетах приводит к ошибкам в проектировании и настройке систем.
При расчётах мощности смешивают активную, реактивную и полную мощности без учёта соответствующих напряжений и токов, что особенно важно при трехфазных нагрузках с комплексным сопротивлением. Это приводит к неверной оценке нагрузки и недостаточной или избыточной мощности трансформаторов и генераторов.
Рекомендуется всегда чётко определять тип соединения и соответствующие параметры напряжения до начала расчётов, использовать правильные формулы для выбранного варианта подключения и проверять измерения напряжений перед анализом.
Как определить тип напряжения по схеме электроснабжения
Определение типа напряжения (фазного или линейного) начинается с анализа подключения источников и нагрузки на схеме. В трехфазных системах фазное напряжение измеряется между фазой и нейтралью, линейное – между двумя фазами.
Для точного определения следует найти на схеме следующие параметры:
- Обозначение точек подключения: если измерение предполагается между фазой и точкой, обозначенной как «N» (нейтраль), – это фазное напряжение.
- Если измерение производится между двумя линиями, обозначенными как «L1», «L2», «L3», – это линейное напряжение.
На схемах с соединением «звезда» (Y) нейтральный провод и три фазы обозначаются отдельно. Фазное напряжение равно напряжению одной фазы относительно нейтрали. Линейное напряжение в таких системах рассчитывается через фазное с коэффициентом √3.
В схемах с соединением «треугольник» (Δ) нейтраль отсутствует, и напряжение между любыми двумя фазами является линейным. Здесь фазное напряжение совпадает с линейным.
Рассмотрим пример для трехфазной системы 400/230 В:
| Параметр | Значение | Определение по схеме |
|---|---|---|
| Фазное напряжение | 230 В | Измерение между фазой (L1, L2 или L3) и нейтралью (N) |
| Линейное напряжение | 400 В | Измерение между двумя фазами (L1-L2, L2-L3, L3-L1) |
Важно учитывать наличие нейтрали и способ соединения нагрузки, чтобы правильно классифицировать тип напряжения. При отсутствии нейтрали все напряжения между линиями считаются линейными.
На схемах обязательно обращайте внимание на символы и подписи проводов, поскольку именно они позволяют определить, к какому типу относится напряжение в конкретной точке.
Вопрос-ответ:
В чем принципиальная разница между фазным и линейным напряжением в трехфазной системе?
Фазное напряжение измеряется между одной фазой и нейтралью, а линейное — между двумя фазами. В трехфазной системе линейное напряжение всегда больше фазного и равно фазному, умноженному на корень из трёх (~1,732). Это обусловлено геометрией векторного сложения напряжений. Именно поэтому для подключения оборудования используют разные типы напряжения в зависимости от конфигурации и требований.
Как определить фазное и линейное напряжение по электрической схеме?
На схеме фазное напряжение обычно показывают как напряжение между фазным проводом и нейтральным проводом (обозначается символом «L» и «N»). Линейное напряжение — это напряжение между двумя фазами (например, между проводами L1 и L2). Если нейтраль отсутствует, измерения между фазами дадут линейное напряжение, а между фазой и нейтралью — фазное.
Почему в бытовых электросетях чаще указывается фазное напряжение, а не линейное?
Потребители подключают большинство приборов к одной фазе и нейтрали, поэтому напряжение, которое они используют, — фазное. Оно стандартизировано и составляет, например, 220 В в бытовых сетях. Линейное напряжение применяется преимущественно для трехфазного оборудования или промышленных нужд, где требуется более высокое напряжение и распределение нагрузки между фазами.
Как влияет выбор между фазным и линейным напряжением на подключение электродвигателя?
Подключение электродвигателя зависит от схемы соединения обмоток: «звезда» или «треугольник». При соединении звездой двигатель питается фазным напряжением, при треугольнике — линейным. Это влияет на рабочее напряжение, токи и мощность двигателя. Неправильный выбор напряжения может привести к перегреву или снижению эффективности работы.
Какие ошибки часто встречаются при расчетах с использованием фазного и линейного напряжения?
Частые ошибки связаны с путаницей между фазным и линейным напряжением: например, неправильное использование коэффициента √3 при переводе значений, либо неверный выбор напряжения для расчёта мощности и токов. Это ведёт к неверной оценке нагрузок, перегрузкам и возможным отказам оборудования. Важно чётко понимать, какое напряжение используется в формуле и как оно связано с конкретной схемой подключения.
В чём основное различие между фазным и линейным напряжением в трёхфазной системе?
Фазное напряжение измеряется между одной фазой и нейтралью, а линейное — между двумя фазами. В трёхфазной системе фазное напряжение всегда меньше линейного примерно в 1,73 раза (корень из трёх). Это связано с геометрическим расположением фазных напряжений, которые сдвинуты по фазе на 120 градусов. Знание этого отличия необходимо для правильного подключения оборудования и корректного расчёта параметров сети.
