Эффективность и надёжность работы асинхронного двигателя напрямую зависят от конструкции его ротора. Короткозамкнутые роторы применяются в большинстве современных промышленных приводов благодаря своей простой конструкции и минимальным требованиям к обслуживанию. Они изготавливаются путём заливки алюминия или меди в пазы магнитопровода с последующим формированием короткозамыкающих колец на торцах. Такая схема обеспечивает стабильную работу при постоянной нагрузке и устойчива к перегрузкам.

Фазные роторы включают в себя полноценную обмотку, выведенную на контактные кольца. Через них возможно подключение дополнительных резисторов или реостатов, позволяющих точно регулировать пусковой момент и ограничивать пусковые токи. Данная конструкция востребована в механизмах с высоким моментом инерции и сложными пусковыми режимами, таких как крановое оборудование, конвейеры и мельницы.

Применение короткозамкнутых роторов оправдано в системах с устойчивыми нагрузками и ограниченным числом пусков, где важно снизить стоимость эксплуатации и упростить конструкцию. Фазные роторы целесообразны там, где критично требуется регулирование скорости в процессе работы или обеспечивается плавный разгон тяжёлых механизмов без перегрузки сети.

Если нужно – могу сделать ещё несколько вариантов для выбора.

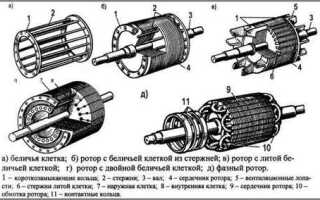

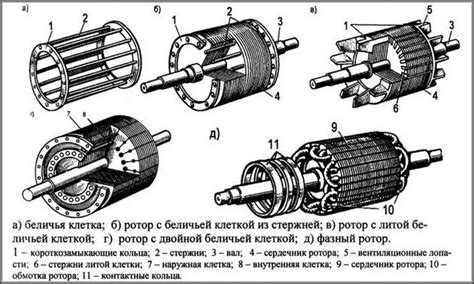

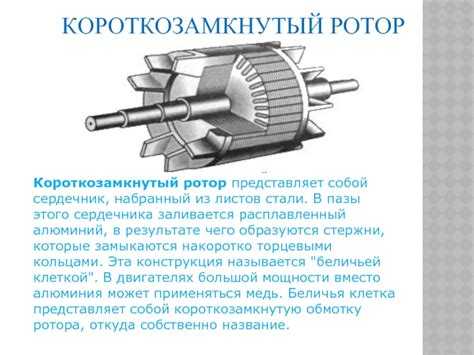

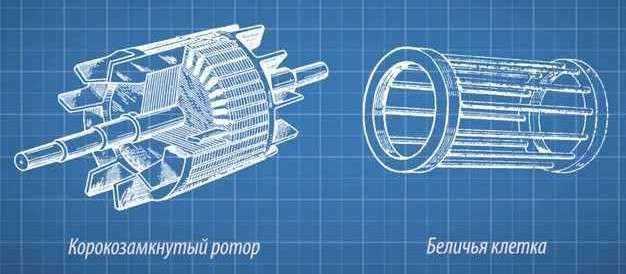

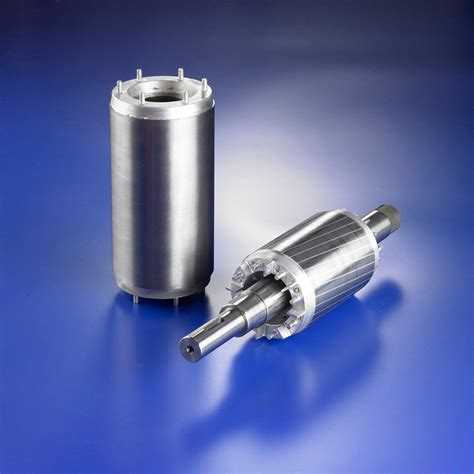

Конструкция короткозамкнутого ротора: материалы и особенности

Сердечник короткозамкнутого ротора изготавливается из электротехнической стали толщиной 0,35–0,5 мм с высоким содержанием кремния (до 3,5%). Листы изолируются друг от друга для минимизации вихревых токов и снижения потерь на нагрев.

Токопроводящие стержни выполняются из алюминия или меди. Алюминий применяется преимущественно из-за доступности и удобства литья под давлением, при этом его удельное сопротивление около 2,8 мкОм·см. Медные стержни имеют более низкое сопротивление – около 1,7 мкОм·см – и используются в высокоэффективных или перегруженных двигателях.

Короткозамыкающие кольца соединяют концы стержней в замкнутую цепь. При алюминиевом литье кольца и стержни формируют монолит, что повышает механическую прочность и снижает контактное сопротивление. В медных роторах кольца крепятся пайкой или сваркой.

Стержни расположены с углом наклона 15–30°, что снижает пульсации электромагнитного момента, уменьшает вибрации и шум, а также улучшает работу на низких оборотах.

Корпус ротора рассчитан на высокие центробежные нагрузки и изготавливается с точной геометрией пазов для обеспечения надёжного крепления токопроводящих элементов. После сборки производится динамическая балансировка для исключения вибраций и продления ресурса подшипников.

Качество стали, точность обработки и надёжность соединений – ключевые факторы, влияющие на долговечность и эффективность короткозамкнутого ротора.

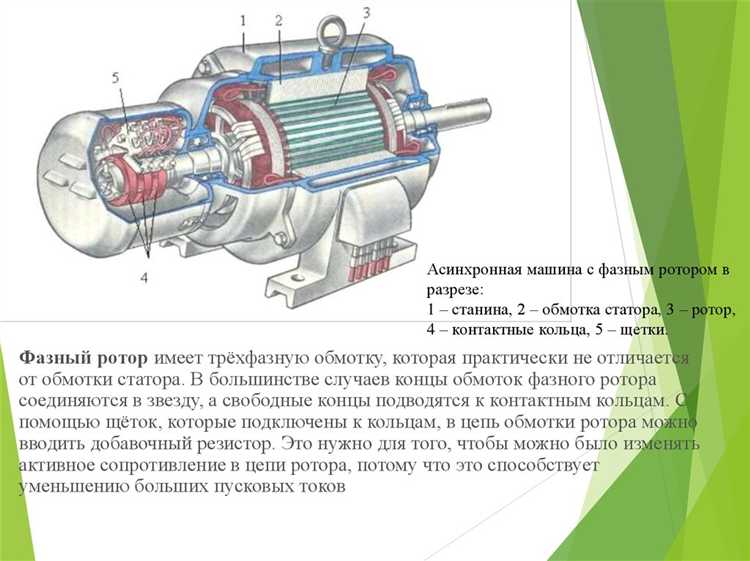

Устройство фазного ротора и его ключевые элементы

Фазный ротор асинхронного двигателя состоит из сердечника, набранного из электротехнической стали, и трехфазной обмотки, размещенной в пазах ротора. Обмотка ротора формирует три отдельные фазные цепи, каждая из которых подключается к внешнему сопротивлению через контактные кольца и щетки.

Сердечник ротора выполнен из тонких изолированных листов стали, что минимизирует вихревые токи и снижает потери. Его конструкция обеспечивает магнитный поток, необходимый для электромагнитного взаимодействия с полем статора.

Обмотка фазного ротора представляет собой катушки с низким сопротивлением, рассчитанными на определенное номинальное напряжение и ток. Для обеспечения равномерного распределения магнитного поля катушки размещаются в пазах равномерно по окружности ротора.

Контактные кольца изготовлены из меди или бронзы, обеспечивают надежное электрическое соединение между внешними резисторами и фазными обмотками ротора. Щетки из графита или графит-металлических сплавов обеспечивают устойчивый контакт с кольцами при вращении.

Внешние регулируемые сопротивления, подключаемые к контактным кольцам, позволяют изменять ток и момент двигателя при пуске и работе, улучшая пусковые характеристики и снижая пусковой ток.

Все элементы фазного ротора рассчитаны на механическую прочность и устойчивость к тепловым нагрузкам, так как в процессе работы возникает значительный нагрев. Корпус ротора, обычно чугунный или стальной, служит для крепления и защиты внутренней конструкции.

Принцип работы асинхронных двигателей с разными типами роторов

Асинхронные двигатели формируют вращающий момент за счет электромагнитной индукции между статором и ротором. Различия в конструкции ротора существенно влияют на особенности пускового момента, регулировки скорости и эксплуатационные характеристики.

• Короткозамкнутый ротор: содержит алюминиевые или медные стержни, замкнутые с двух сторон кольцами. При подаче напряжения на статор возникает вращающееся магнитное поле, которое индуцирует токи в стержнях ротора. Эти токи создают собственное магнитное поле, взаимодействующее с полем статора, что и вызывает вращение ротора.
• Скользящее напряжение ротора зависит от разницы частот поля статора и вращения ротора, называемой скольжением. В короткозамкнутом роторе скольжение обычно небольшое (0,5-5%), что обеспечивает стабильную работу на номинальной нагрузке.
• Пусковой ток при старте выше номинального, а пусковой момент ограничен конструкцией, что может требовать дополнительных средств запуска при тяжелых нагрузках.

• Фазный ротор (ротор с обмоткой): состоит из обмотки, соединенной через контактные кольца с внешней цепью. Это позволяет подключать к ротору дополнительное сопротивление, изменяя характеристики двигателя во время пуска и работы.
• Регулирование сопротивления ротора обеспечивает повышение пускового момента и снижение пускового тока за счет увеличения скольжения на начальном этапе.
• После выхода двигателя на рабочие обороты сопротивление ротора обычно замыкается, что снижает потери и повышает КПД.

Таким образом, принцип работы короткозамкнутого ротора базируется на индукции токов в замкнутом контуре, ограничивающих управление пуском и скоростью, тогда как фазный ротор предоставляет возможность регулировать электрические параметры ротора, улучшая пусковые характеристики и адаптируя работу под нагрузку.

Пусковые характеристики и способы запуска

Короткозамкнутый ротор обеспечивает высокую прочность и простоту конструкции, но отличается значительным пусковым током – до 6–7-кратного значения номинального. Пусковой момент при этом составляет около 1,5–2 номинальных. Такой высокий ток вызывает сильные перегрузки в электросети и нагрев обмоток, что ограничивает применение двигателей с короткозамкнутым ротором при запуске под нагрузкой.

Для фазного ротора рекомендуется использовать ступенчатое уменьшение сопротивления в цепи ротора, что обеспечивает плавное нарастание скорости и снижает пусковой ток. После достижения номинальной скорости сопротивление шунтируется, обеспечивая работу с минимальными потерями.

В случаях, когда высокий пусковой ток недопустим, короткозамкнутый ротор применяют совместно с устройствами плавного пуска (автотрансформаторы, частотные преобразователи), в то время как фазный ротор обеспечивает более простую и экономичную организацию запуска за счёт встроенной возможности регулировки сопротивления ротора.

Особенности регулирования скорости вращения

Короткозамкнутый ротор имеет фиксированное сопротивление обмоток, что ограничивает диапазон регулирования скорости в пределах 2–5% от синхронной скорости. Основной способ изменения скорости – изменение частоты питающего напряжения с помощью частотных преобразователей. Однако при этом наблюдается снижение крутящего момента на низких скоростях, что требует дополнительных мер компенсации.

Регулирование скорости фазного ротора с помощью реостата позволяет поддерживать высокий крутящий момент при низких оборотах без значительных потерь мощности. Такая возможность особенно востребована в приводах с переменной нагрузкой и частыми пусками.

Для короткозамкнутых роторов часто применяются частотные преобразователи с функцией векторного управления, компенсирующие недостаток пускового момента и обеспечивающие точное поддержание скорости. В системах с фазным ротором дополнительное регулирование реализуется как через внешние резисторы, так и с помощью частотных преобразователей для расширения диапазона управления.

При выборе метода регулирования следует учитывать технические характеристики двигателя и требования к динамике привода. Фазный ротор предпочтителен для задач, требующих широкий диапазон скорости и высокий пусковой момент, а короткозамкнутый – для экономичных и простых систем с постоянной скоростью и минимальным обслуживанием.

Обслуживание и ремонт короткозамкнутого и фазного роторов

Фазный ротор нуждается в регулярном контроле контактных колец и щеточного узла. Износ щеток должен контролироваться не реже чем при каждом техническом обслуживании, при необходимости проводится их замена. Контактные кольца подвергаются очистке от оксидных пленок и проверке на отсутствие задиров, трещин и неправильного прилегания щеток.

Ремонт короткозамкнутого ротора чаще сводится к устранению механических повреждений и замене поврежденных проводников в барабане. Восстановление трудоемко и обычно оправдано только при значительной стоимости двигателя. При ремонте фазного ротора возможна замена отдельных обмоток или контактных колец, что повышает эксплуатационную гибкость и снижает затраты на восстановление.

В обоих случаях обязательна балансировка ротора после ремонта или технического вмешательства, так как дисбаланс приводит к вибрациям и ускоренному износу подшипников и других компонентов двигателя.

Применение в различных отраслях и оборудованиях

Короткозамкнутые роторы преимущественно используются в насосах, вентиляторах, компрессорах и конвейерах, где требуется простота конструкции и минимальное обслуживание. Они эффективны в условиях постоянной нагрузки и обеспечивают надежную работу при стабильных пусковых режимах.

Фазные роторы находят применение в тяжелой промышленности, например, в электротельферах, крупногабаритных компрессорах, прокатных станах и крановом оборудовании, где необходим высокий пусковой момент и плавное регулирование скорости. Возможность подключения внешних сопротивлений к обмоткам ротора позволяет снизить пусковой ток и повысить контроль над динамическими характеристиками.

В горнодобывающей и металлургической отраслях фазные роторы обеспечивают высокую надежность при работе с большими нагрузками и резкими пусками. Короткозамкнутые роторы применяются в системах с низкими требованиями к регулированию, например, в насосных станциях для водоснабжения и отопления.

В машиностроении и автоматизированных производственных линиях, где важна высокая частота пусков и минимальное техническое обслуживание, выбирают короткозамкнутые двигатели. Фазные роторы применимы там, где требуется точное управление скоростью и моментом, например, в приводах подъемных механизмов и крупных прессов.

Таким образом, выбор между короткозамкнутым и фазным ротором определяется спецификой нагрузки, требованиями к пусковым характеристикам и возможностями регулирования скорости, что влияет на эффективность и экономичность оборудования в конкретной отрасли.

Вопрос-ответ:

В чем конструктивные отличия короткозамкнутого ротора от фазного ротора?

Короткозамкнутый ротор состоит из алюминиевых или медных проводников, соединённых между собой в кольцо с обеих сторон, образуя замкнутую цепь. Конструкция проста и надёжна, не требует щёточного узла. Фазный ротор содержит несколько обмоток, каждая из которых подключена к контактным кольцам и щёткам, что позволяет менять параметры обмотки в процессе работы двигателя, например, подключать внешние резисторы для регулировки пускового момента и тока.

Какие особенности пуска двигателя с фазным ротором по сравнению с короткозамкнутым?

Двигатели с фазным ротором имеют возможность уменьшать пусковой ток за счёт добавления внешних сопротивлений в цепь ротора через щётки и контактные кольца. Это снижает нагрузку на электросеть и улучшает пусковой момент. В то время как короткозамкнутый ротор запускается без дополнительных устройств, но при этом имеет более высокий пусковой ток и меньший пусковой момент, что может ограничивать использование в тяжёлых пусковых условиях.

Какие области применения характерны для короткозамкнутых и фазных роторов?

Короткозамкнутые роторы широко используются в промышленном оборудовании с постоянной нагрузкой и небольшими требованиями к пуску — насосы, вентиляторы, компрессоры. Фазные роторы применяются в механизмах, где важна возможность регулировки скорости и момента — в подъёмных кранах, конвейерах, крупногабаритных станках, поскольку позволяют более мягко запускать и изменять режим работы.

Как влияет тип ротора на техническое обслуживание и ремонт двигателя?

Короткозамкнутый ротор практически не требует обслуживания, так как не содержит контактных щёток и колец, что снижает вероятность износа и отказов. Фазный ротор нуждается в регулярной проверке и замене щёток, очистке контактных колец, что увеличивает эксплуатационные затраты. При ремонте фазных роторов часто заменяют обмотки и элементы щёточного узла, тогда как короткозамкнутые роторы требуют в основном балансировки и проверки целостности проводников.

Почему короткозамкнутый ротор не позволяет эффективно регулировать скорость двигателя, а фазный ротор — да?

В короткозамкнутом роторе цепь замкнута накоротко, что не даёт возможности изменять сопротивление ротора и, соответственно, управлять его характеристиками. В фазном роторе через контактные кольца подключаются внешние резисторы или другие устройства, позволяющие варьировать сопротивление обмотки ротора. Это изменение сопротивления влияет на ток в роторе и магнитное поле, обеспечивая гибкое регулирование скорости и момента двигателя без снижения мощности статора.
