Реле давления и реле сухого хода применяются в системах водоснабжения для управления работой насосного оборудования. Несмотря на схожесть задач – защита оборудования и автоматизация процессов – эти устройства принципиально различаются по функционалу и области применения.
Реле давления реагирует на изменение давления в системе. Оно используется в установках, где необходимо поддерживать заданный диапазон давления: при его понижении реле включает насос, а при превышении верхнего порога – отключает. Величины срабатывания можно точно настроить, что делает это устройство эффективным решением для закрытых систем с накопительными баками.
Реле сухого хода не реагирует на давление напрямую, а фиксирует отсутствие воды, предотвращая запуск насоса «всухую». Такое устройство актуально для систем, где возможен несанкционированный отбор воды или перебои в источнике – например, при заборе из колодцев, скважин или открытых водоёмов. При отсутствии протока реле блокирует работу насоса, защищая двигатель от перегрева и поломки.
При подборе оборудования важно учитывать тип источника воды, наличие накопительной ёмкости и стабильность давления в системе. Для автономных систем водоснабжения, особенно с переменным дебитом, рекомендуется использовать оба типа реле – каждое из них решает свою задачу и дополняет другое.
Принцип работы реле давления и реле сухого хода: в чем отличие

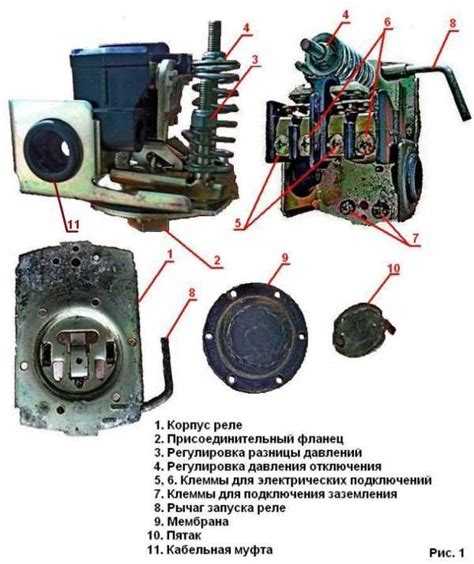

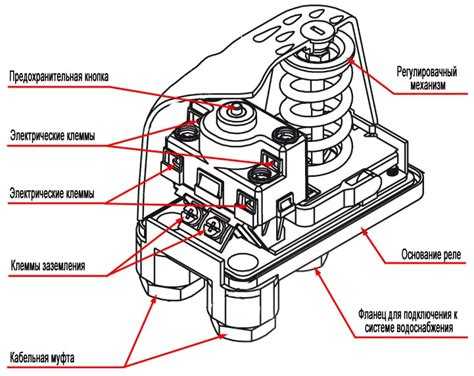

Реле давления функционирует за счет контроля над пределами давления в гидросистеме. Внутри устройства установлен мембранный или поршневой механизм, который реагирует на изменение давления жидкости. Когда давление достигает заданного верхнего или нижнего порога, контакты реле замыкаются или размыкаются, управляя, как правило, работой насосного оборудования. Это позволяет автоматизировать включение и отключение насоса в зависимости от давления в системе.
Реле сухого хода реагирует не на давление, а на его отсутствие как индикатор сухого состояния. Оно предотвращает работу насоса при отсутствии воды в системе. Рабочий механизм таких реле часто основан на минимальном пороге давления или протока. При недостаточном давлении, сигнализирующем о том, что вода не поступает в насос, реле мгновенно отключает питание, предотвращая перегрев и поломку оборудования.
Ключевое отличие заключается в цели работы: реле давления регулирует включение насоса по диапазону давления, а реле сухого хода – обеспечивает его защиту от работы вхолостую. Установка реле давления актуальна в системах с гидроаккумулятором, где важно поддержание стабильного давления. Реле сухого хода целесообразно применять в скважинных и поверхностных насосах, где существует риск перебоя подачи воды.
Для повышения надежности системы реле давления часто сочетают с реле сухого хода: первое отвечает за автоматическую регулировку, второе – за защиту от аварийных ситуаций. Подключение выполняется последовательно через управляющую цепь питания насоса, что позволяет избежать ложных срабатываний и добиться устойчивой работы оборудования.
Когда устанавливают реле давления, а когда – реле сухого хода
Выбор между реле давления и реле сухого хода зависит от типа насосной системы, условий эксплуатации и целей автоматизации. Неправильная установка может привести к сбоям в работе оборудования или его поломке.
Реле давления устанавливают в следующих случаях:
- Автоматизация включения и отключения насоса в системах с гидроаккумулятором, где требуется поддержание заданного диапазона давления.
- Использование в бытовых и промышленных водоснабжающих системах с постоянным давлением (например, скважины, насосные станции).
- Совместная работа с поверхностными и погружными насосами, обеспечивающими накопление воды в ресивере.
- Наличие запаса воды в резервуаре или источнике, исключающего риск сухого хода.
Реле сухого хода применяют, когда существует вероятность работы насоса без воды:
- При заборе воды из источников с нестабильным уровнем (открытые колодцы, неглубокие скважины, резервуары с переменным наполнением).
- В системах без гидроаккумулятора, где включение насоса зависит от открытия кранов или других водоразборных точек.
- Для защиты насосов от перегрева и выхода из строя при отсутствии воды, особенно в автоматизированных установках без постоянного наблюдения.
- При использовании электронных контроллеров, объединяющих функции защиты от сухого хода и регулирования давления.
В некоторых случаях реле давления и реле сухого хода устанавливаются совместно – например, в скважинных системах с переменным уровнем воды и требованием к поддержанию стабильного давления. Такая схема обеспечивает как автоматизацию, так и защиту оборудования.
Как реле защищают насос от поломок: механизмы действия
Реле давления и реле сухого хода выполняют функции защитных устройств, предотвращающих аварийные ситуации в работе насосного оборудования. Их роль заключается в автоматическом прерывании электропитания насоса при отклонении параметров от допустимых значений.
Реле давления размыкает цепь питания насоса при достижении верхнего или нижнего предела давления в системе. При превышении верхнего порога предотвращается перегрузка насосного агрегата и риск разрыва трубопровода. При падении давления ниже заданного минимума исключается работа насоса «впустую» при утечках или закрытых кранах, что может привести к перегреву обмотки двигателя.

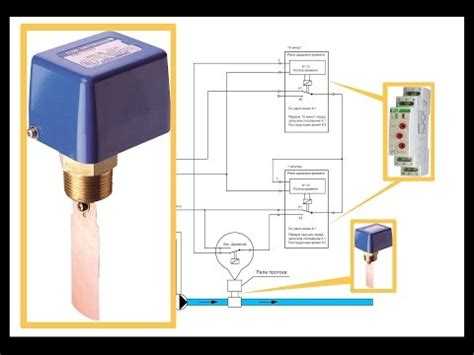

Реле сухого хода реагирует на отсутствие воды в системе. В конструкции может использоваться поплавковый датчик, датчик протока или контроль падения давления. При обнаружении признаков сухого хода – например, резкого падения давления без восстановления – питание насоса немедленно отключается. Это исключает вращение рабочих колес без воды, при котором происходит ускоренный износ уплотнений, перегрев и заклинивание.
Для надежной защиты реле должны быть правильно настроены и установлены в соответствии с техническими характеристиками конкретного насоса. Неправильная установка или несоответствующий диапазон срабатывания может привести к ложным отключениям либо, наоборот, к запаздыванию срабатывания при аварии.
Использование обоих типов реле в единой схеме управления насосом повышает общий уровень защиты. Реле давления контролирует параметры системы в штатном режиме, а реле сухого хода реагирует на критические ситуации, связанные с недостатком воды. Это обеспечивает комплексную защиту от поломок, продлевает срок службы насоса и снижает затраты на ремонт.
Влияние наличия гидроаккумулятора на выбор типа реле
Гидроаккумулятор существенно влияет на необходимость и тип устанавливаемого реле. При наличии бака с запасом воды оптимальным выбором становится реле давления, так как оно эффективно регулирует включение и отключение насоса по уровням давления, поддерживая стабильную подачу воды и снижая количество пусков двигателя. Это особенно важно при эксплуатации насосов с ограниченным ресурсом включений в час.
Если гидроаккумулятор отсутствует, использование только реле давления становится нецелесообразным – насос может работать на «сухую» при потере воды в источнике. В таком случае обязательна установка реле сухого хода, которое остановит насос при падении давления ниже порога, характерного для пустой системы, предотвращая перегрев и механическое разрушение крыльчатки.
Комбинированные системы, включающие как гидроаккумулятор, так и реле сухого хода, применяются в скважинных и колодезных системах с переменным уровнем воды. При этом реле давления управляет циклом работы насоса, а реле сухого хода служит защитным элементом, блокирующим включение насоса при отсутствии воды. Такая связка особенно актуальна при нерегулярном водозаборе или сезонной эксплуатации.
Для систем с постоянным водоразбором и высоким потреблением предпочтительно использовать гидроаккумулятор и реле давления с возможностью тонкой настройки верхнего и нижнего порогов. Это позволяет адаптировать систему под конкретное потребление без риска частого включения насоса.
Таким образом, наличие гидроаккумулятора делает использование реле давления приоритетным, а его отсутствие – реле сухого хода обязательным. При сомнительных условиях оптимально устанавливать оба реле для обеспечения как автоматизации, так и защиты насосного оборудования.
Особенности подключения реле давления и реле сухого хода

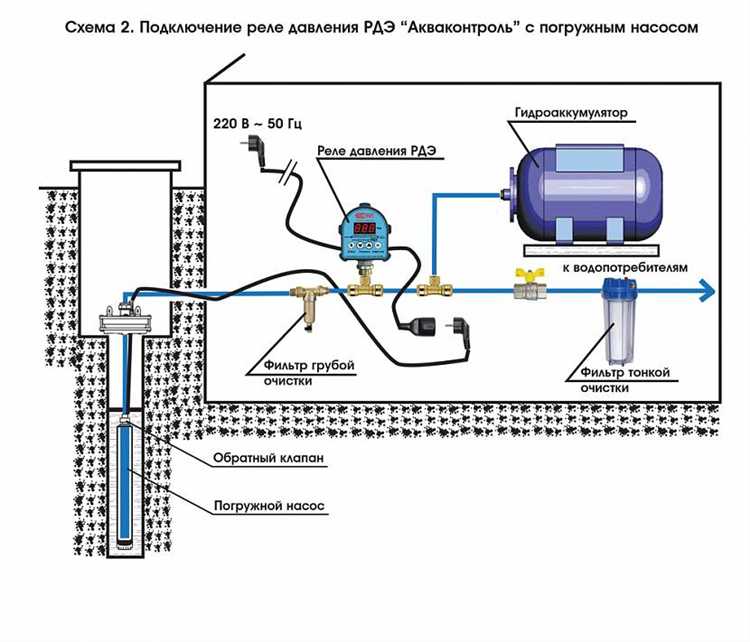

Реле давления подключается к системе водоснабжения через штуцер на гидроаккумуляторе или трубе, непосредственно в точке, где требуется контроль давления. Электрическая часть реле встраивается в цепь питания насоса, размыкая или замыкая контакты в зависимости от давления в системе. Для корректной работы важно точно задать уставки включения и отключения, а также обеспечить герметичность гидравлического соединения, чтобы избежать утечек и ложных срабатываний.
Реле сухого хода устанавливается в линию между насосом и потребителем, обычно на напорной трубе или в корпусе фильтра. При использовании реле, реагирующего на падение давления (мембранного типа), важно обеспечить стабильный уровень давления в системе при наличии воды, иначе возможны ложные отключения. Более надёжным считается реле с датчиком протока или электронное устройство, реагирующее на отсутствие расхода – его монтаж требует правильной ориентации по направлению потока и обязательного соблюдения минимального давления запуска.

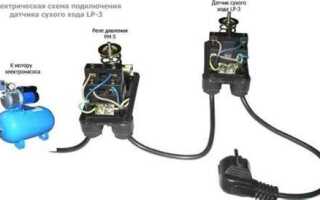

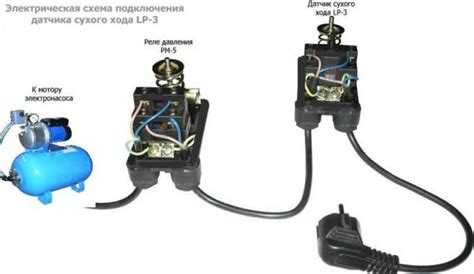

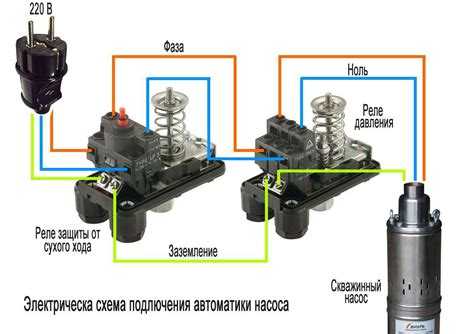

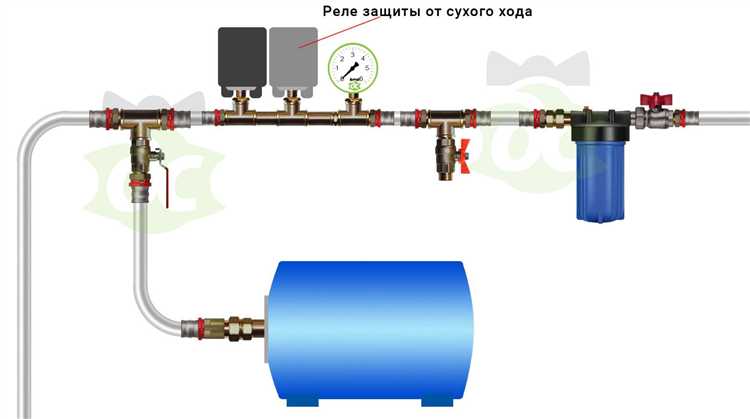

При одновременном использовании обоих типов реле реле давления обычно подключается последовательно после реле сухого хода, чтобы защита от работы без воды срабатывала до включения насоса. Электрическая схема подключения зависит от мощности насоса: при токе до 10 А реле могут напрямую управлять насосом, при больших токах требуется установка магнитного пускателя. Провода заземления подключаются согласно стандарту ПУЭ, с обязательной проверкой на отсутствие обрыва защитного контура.
Каждое реле требует настройки под конкретные параметры системы: диапазон давления, тип насоса, наличие гидроаккумулятора. Ошибки в подключении могут привести к частому срабатыванию автоматики, перегреву или даже выходу из строя насоса. Поэтому перед монтажом рекомендуется тщательно изучить схему подключения, указанную в паспорте устройства, и соблюдать последовательность сборки.
Настройка рабочих параметров: пороги давления и срабатывания
Реле давления настраивается путем регулировки двух ключевых параметров – давления включения и давления отключения. Давление включения обычно выставляют на уровне, при котором насос должен начать подачу воды, например, 1,5–2,0 бара для бытовых систем. Давление отключения устанавливается выше давления включения, часто с разницей 0,3–0,5 бара, чтобы предотвратить частое включение и выключение насоса.

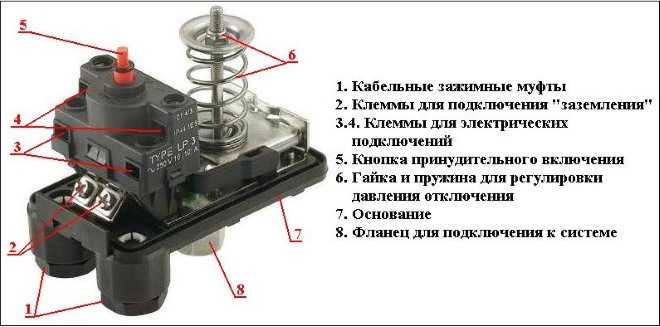

Регулировка производится с помощью винтов или гаек на корпусе реле. Точное значение давления контролируется манометром во время настройки. Переключение происходит при достижении заданного давления, обеспечивая стабильную работу системы без перегрузок.
Реле сухого хода настроено на контроль минимального уровня или отсутствия воды, а не давления. Порог срабатывания задается в пределах, при котором насос прекращает работу, чтобы избежать работы без жидкости. Обычно это происходит при падении давления ниже 0,1–0,3 бара или при отсутствии потока.
Настройка реле сухого хода требует тестирования реального состояния трубопровода и воды. Для точной работы используют чувствительные датчики и проверяют момент отключения при пустой системе. Неправильная настройка может привести к частым ложным срабатываниям или риску повреждения насоса.
Как проверить исправность реле давления и реле сухого хода
Для проверки реле давления необходимо отключить питание системы и снять реле с трубопровода. При помощи мультиметра в режиме омметра проверяют контактные группы: при отсутствии давления контакты должны быть разомкнуты, при достижении заданного порога – замкнуты. Далее вручную вращением регулировочного винта проверяют изменение срабатывания, фиксируя изменение сопротивления. При отсутствии переключения контактов реле нуждается в замене.
Проверка реле сухого хода начинается с визуального осмотра на наличие повреждений и загрязнений. Затем подключают питание и эмулируют работу насоса без воды. Если реле срабатывает и отключает питание насоса при отсутствии давления, оно исправно. Для дополнительной диагностики используют манометр, чтобы убедиться, что реле реагирует на изменение давления в заданном диапазоне.
Также важно проверить целостность электрической цепи и изоляцию проводов реле, поскольку короткое замыкание или обрыв влияют на его работу. При подозрении на неисправность контактов следует произвести их очистку или заменить реле.
Регулярная проверка включает контроль порогов включения и отключения реле давления и реле сухого хода, что позволяет выявить износ или нарушение калибровки. При значительном отклонении от заводских значений устройство подлежит замене.
Частые ошибки при использовании реле и их последствия
Неправильный выбор типа реле для конкретной системы часто приводит к неправильной работе оборудования. Например, установка реле давления без учёта наличия гидроаккумулятора вызывает частые включения и выключения насоса, что сокращает срок его службы.
Ошибки в настройке порогов срабатывания реле – частая причина преждевременного выхода из строя. Если давление включения и выключения выставлены слишком близко, насос будет работать в режиме «коротких циклов», что ведёт к перегреву и износу.
- Некорректное подключение реле сухого хода может привести к отсутствию защиты от работы насоса без воды, что чревато серьёзными поломками и дорогостоящим ремонтом.
- Использование реле давления в системах с нестабильным давлением без дополнительного гидроаккумулятора вызывает постоянные скачки, приводящие к быстрому выходу из строя контактов.
- Отсутствие регулярной проверки и технического обслуживания реле снижает их надёжность и точность срабатывания, что увеличивает риск аварийных ситуаций.
Игнорирование инструкций производителя при монтаже и эксплуатации часто ведёт к неправильной работе реле. Например, установка реле давления в неправильном направлении потока воды влияет на корректность измерения давления и срабатывания.
- Неправильное размещение реле сухого хода может вызвать ложные срабатывания или отсутствие реакции при фактическом сухом ходе.
- Использование неподходящего типа реле для специфики системы (например, бытового реле на промышленном насосе) снижает эффективность защиты.
Для предотвращения ошибок рекомендуется точно следовать технической документации, учитывать параметры системы (давление, объём гидроаккумулятора, характеристики насоса) и регулярно проводить тестирование срабатывания реле в рабочих условиях.
Вопрос-ответ:
В чем принципиальное отличие реле давления от реле сухого хода?
Реле давления реагирует на изменение давления жидкости в системе и переключает электрическую цепь при достижении заданных порогов. Реле сухого хода контролирует наличие жидкости (обычно воды) в насосе и отключает его при отсутствии воды, чтобы избежать работы насоса всухую и возможных повреждений.
Можно ли использовать реле давления вместо реле сухого хода для защиты насоса?
Реле давления не предназначено для защиты насоса от работы без жидкости. Оно фиксирует только давление, но не гарантирует, что в трубопроводе или насосе есть вода. В случае отсутствия воды насос может выйти из строя из-за перегрева. Для этой задачи необходимо реле сухого хода, которое контролирует наличие жидкости и своевременно отключает насос.
Какие параметры нужно учитывать при выборе реле давления для системы водоснабжения?
При выборе реле давления важно учитывать диапазон рабочего давления, на котором реле будет включать и выключать насос, максимальное давление системы, тип жидкости, а также совместимость с насосным оборудованием. Кроме того, стоит обратить внимание на точность срабатывания и возможность регулировки порогов давления.
Как правильно настроить реле сухого хода для защиты бытового насоса?
Реле сухого хода обычно настраивается на определённый уровень жидкости или состояние датчика воды. Для настройки необходимо установить устройство так, чтобы при падении уровня воды до минимального значения или при отсутствии жидкости реле отключало насос. Важно проверить работоспособность датчиков и обеспечить правильное подключение в электрической цепи.
Что происходит с насосом, если не использовать реле сухого хода в системе без контроля уровня воды?
Без реле сухого хода насос может работать без воды, что приводит к перегреву и быстрому износу уплотнений, подшипников и других элементов. Это вызывает выход насоса из строя и требует дорогостоящего ремонта или замены. Использование реле сухого хода предотвращает подобные ситуации, автоматически отключая насос при отсутствии жидкости.
В чем основное отличие реле давления от реле сухого хода в системах водоснабжения?
Реле давления контролирует уровень давления жидкости в трубопроводе и запускает или останавливает насос в зависимости от заданных параметров давления. Его задача — поддерживать стабильное давление в системе. Реле сухого хода, в свою очередь, предназначено для защиты насоса от работы без воды. Оно отключает насос, если в системе отсутствует жидкость, чтобы предотвратить перегрев и повреждение оборудования. Таким образом, реле давления отвечает за поддержание нужного давления, а реле сухого хода — за защиту насоса от работы всухую.
