Провода самонесущие изолированные типа СИП широко применяются в системах воздушных линий электропередачи до 1 кВ. Среди наиболее востребованных марок – СИП-2 и СИП-4, каждый из которых предназначен для различных условий эксплуатации. Выбор между ними требует понимания конструктивных отличий, эксплуатационных параметров и ограничений по применению.

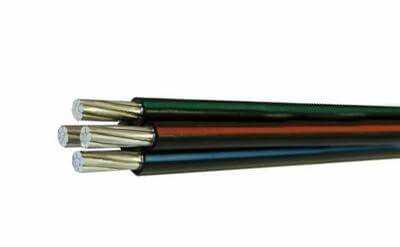

СИП-2 состоит из алюминиевых токопроводящих жил, покрытых сшитым полиэтиленом с повышенной термостойкостью. Центральная несущая жила заземлена и используется для механической прочности. Провод рассчитан на прокладку по фасадам зданий, а также по опорам в зонах с высокой вероятностью механических воздействий и обледенения. Допустимый температурный диапазон эксплуатации – от –60 °C до +90 °C.

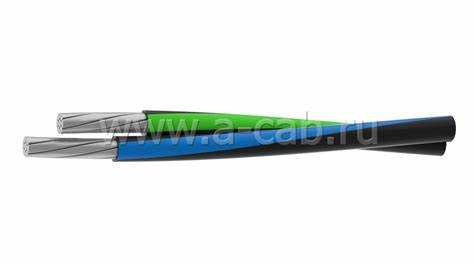

СИП-4 отличается тем, что все жилы, включая несущую, изолированы, но при этом конструкция не предусматривает несущего нулевого провода. Это делает его более гибким и легким, но снижает механическую устойчивость. Он подходит для участков, где нагрузка на провод минимальна, например, для подключения частных домов. Максимальная рабочая температура – +70 °C при кратковременном повышении до +90 °C.
При выборе между СИП-2 и СИП-4 необходимо учитывать не только температурные и механические нагрузки, но и требования к способу крепления, расстоянию между опорами, особенностям окружающей среды. Ошибки в подборе марки провода могут привести к ускоренному старению изоляции, авариям и отказу линии.
Конструкция и материалы жил и изоляции
СИП-2 представляет собой самонесущий изолированный провод с алюминиевыми токопроводящими жилами, покрытыми термопластичной светостабилизированной полиэтиленовой изоляцией. Изоляция выполнена из сшитого полиэтилена (ПЭ сшитый методом радиационной или химической модификации), устойчивого к ультрафиолету и кратковременному перегреву до +90 °C при номинальной нагрузке. Такой тип изоляции обеспечивает высокую механическую прочность и длительный срок службы в условиях наружной прокладки.

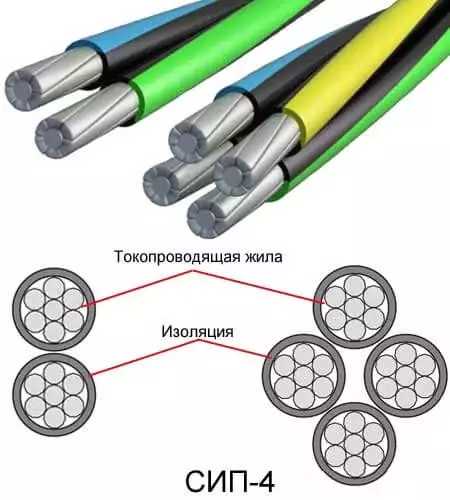

СИП-4 отличается конструкцией, в которой каждая алюминиевая жила имеет изоляцию из термостойкого светостабилизированного полиэтилена, но не сшитого. Это снижает термостойкость изоляции до +70 °C в рабочем режиме. В СИП-4 отсутствует несущая нулевая жила – несущую функцию выполняют все жилы одновременно, что требует равномерного распределения натяжения по всей системе проводов.
Для жил в обоих типах проводов применяется алюминий с круглым сечением, что упрощает монтаж и снижает массу. Однако в СИП-2 возможно наличие стальной сердцевины в нулевой жиле, если она несущая, что повышает механическую прочность при подвесе. В СИП-4 такой конструкции нет, поэтому он менее устойчив к длительным механическим нагрузкам при большом пролёте.
При выборе между СИП-2 и СИП-4 необходимо учитывать не только термостойкость и тип изоляции, но и особенности прокладки. СИП-2 предпочтительнее для участков с высокими механическими нагрузками и необходимостью длительной эксплуатации без снижения электрической и механической прочности. СИП-4 подходит для сетей низкого напряжения в условиях умеренной нагрузки и с короткими пролетами.
Особенности изоляции и её устойчивость к внешним факторам
Провод СИП-2 оснащён изоляцией из термопластичного светостабилизированного полиэтилена, нанесённого на все жилы, включая нулевую. Этот материал отличается высокой стойкостью к ультрафиолетовому излучению и атмосферным осадкам, что позволяет использовать СИП-2 в открытом воздухе без дополнительных защитных мер. Рабочая температура изоляции может достигать +90 °C, при кратковременной перегрузке – до +130 °C.
У провода СИП-4 изоляция выполнена из сшитого полиэтилена (ПЭ сш), обладающего более высокой термостойкостью и устойчивостью к механическим нагрузкам. В отличие от СИП-2, нулевая жила в СИП-4 не предусмотрена, а изоляция на каждой токопроводящей жиле имеет увеличенную прочность на пробой и лучшую стойкость к старению под воздействием УФ-лучей. Предел нагрева жилы при эксплуатации – +90 °C, при коротком замыкании – до +250 °C.
Для регионов с частыми перепадами температур и высокой влажностью предпочтительнее использовать СИП-4, поскольку его изоляция лучше переносит циклическое замораживание и оттаивание. СИП-2, в свою очередь, демонстрирует хорошие характеристики в умеренном климате, где менее выражены экстремальные нагрузки.
С точки зрения стойкости к химическим загрязнителям и промышленным выбросам, изоляция СИП-4 показывает лучшую инертность, снижая риск деградации в загрязнённой атмосфере. При этом СИП-2 легче прокладывать и монтировать за счёт более мягкой структуры изоляции, что может быть важно при установке в ограниченных условиях.
Различия в температурных режимах эксплуатации
Провода СИП-2 и СИП-4 рассчитаны на эксплуатацию в разных температурных условиях, что связано с различиями в типе изоляции и особенностями конструкции. СИП-2 использует термопластичный светостабилизированный полиэтилен, который выдерживает температуру окружающей среды от −60 °C до +50 °C. При этом длительно допустимая температура нагрева токопроводящих жил не должна превышать +90 °C, а в режиме короткого замыкания – до +250 °C не более 4 секунд.
СИП-4 оснащён сшитым полиэтиленом, обладающим повышенной термостойкостью. Диапазон внешней температуры аналогичен – от −60 °C до +50 °C, однако длительно допустимая рабочая температура жил достигает +120 °C, а в аварийном режиме – до +250 °C. Это позволяет использовать СИП-4 в условиях повышенной токовой нагрузки без риска преждевременного старения изоляции.
При выборе между СИП-2 и СИП-4 для регионов с высокой инсоляцией или промышленной нагрузки предпочтение следует отдавать СИП-4, особенно при прокладке вблизи источников тепла или в местах с возможным перегревом. СИП-2 более чувствителен к длительным перегрузкам, поэтому его использование целесообразно в сетях со стабильными расчетными токами.
Подходящие условия монтажа для СИП-2 и СИП-4
СИП-2 предназначен для установки на воздушных линиях в зонах с низким уровнем загрязнения и минимальной вероятностью механического воздействия. Его монтаж рекомендуется выполнять на открытых участках, где отсутствует плотная растительность и воздействие агрессивных сред, таких как морской соляной туман или химические выбросы. Минимальная температура монтажа – не ниже -15 °C, при этом допустимый радиус изгиба составляет не менее 10 диаметров кабеля.
СИП-4 допускается к применению в более сложных условиях, включая районы с повышенным уровнем загрязнений, плотной застройкой и близостью к промышленным объектам. Благодаря отсутствию нулевой несущей жилы и улучшенным характеристикам изоляции, он подходит для монтажа вблизи деревьев, зданий и в узких технических коридорах. Минимальная температура установки – до -20 °C, а устойчивость к ультрафиолетовому излучению делает его пригодным для монтажа на солнечных участках без дополнительной защиты.

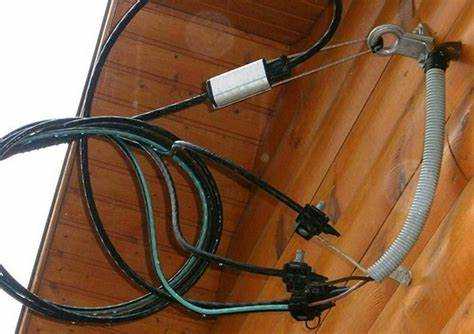

Для обоих типов проводов обязательна установка с использованием анкерных и поддерживающих зажимов, рекомендованных производителем. Прокладка через стены и другие конструкции требует применения защитных втулок или труб, чтобы исключить повреждение изоляции. Установка должна проводиться в сухую погоду, при отсутствии гололёда и осадков, с соблюдением натяжения и допустимых пролётов в соответствии с расчётами нагрузок.
Совместимость с различными опорами и креплениями
СИП-2 рассчитан на монтаж преимущественно на железобетонных и деревянных опорах с использованием стандартных анкерных и поддерживающих зажимов, рассчитанных на круглую форму изоляции. Благодаря наличию изоляции только на фазных жилах, нейтральная несущая жила остаётся голой, что требует особого внимания при выборе креплений – необходимо исключать контакт с металлическими частями опоры. Для СИП-2 актуально применение анкерных зажимов с изолирующими элементами, предотвращающими пробой на корпус опоры.
СИП-4, имеющий полностью изолированные все жилы, включая несущую, допускает более гибкий подход к выбору крепёжных систем. Он может устанавливаться как на традиционные железобетонные опоры, так и на фасадные кронштейны зданий без необходимости дополнительной изоляции между проводом и крепёжным элементом. Поддерживающие зажимы для СИП-4 должны обеспечивать равномерное распределение давления на изоляцию и быть совместимыми с овальным профилем провода.
Особенность монтажа СИП-4 заключается в возможности прокладки по опорам с металлическими конструкциями без риска короткого замыкания, что значительно расширяет его применяемость в городской инфраструктуре. В то время как СИП-2 требует повышенного контроля за заземлением опор и дистанцией между крепёжными элементами, особенно при пересечении с другими линиями и металлоконструкциями.
Выбор конкретного типа провода должен учитывать конструкцию опоры, наличие изоляции на всех жилах, а также возможность безопасного крепления без ухудшения электрических характеристик. Неверно подобранное оборудование может привести к ускоренному старению изоляции или нарушению механической целостности магистрали.
Ограничения по применению в населённых пунктах и на открытой местности
Провод СИП-2 предназначен преимущественно для прокладки в границах населённых пунктов при напряжении до 1 кВ. Его конструкция не рассчитана на значительные механические нагрузки и агрессивные внешние воздействия вне городской инфраструктуры.
СИП-2 допускается использовать на опорах с минимальным расстоянием до зданий и сооружений не менее 1,5 м, при этом расстояние до деревьев должно быть не менее 0,5 м с учётом роста и ветвления. На открытых пространствах с высоким ветровым и снеговым нагрузками монтаж СИП-2 нежелателен из-за меньшей устойчивости к растяжению и возможных повреждений изоляции.
Провод СИП-4 отличается усиленной конструкцией жил и повышенной механической прочностью изоляции, что расширяет область применения в условиях повышенных нагрузок. Его эксплуатация возможна как в населённых пунктах, так и на открытой местности с умеренными климатическими и механическими воздействиями.
- Минимальное расстояние от СИП-4 до строений и линий связи – не менее 0,3 м;
- Допускается установка на опорах с большими пролетами до 120 м;
- Применяется в районах с ветровыми нагрузками до 60 кгс/м и снеговыми до 50 кгс/м;
- Рекомендуется для линий электропередачи в сельской местности, где требуется повышенная износостойкость и устойчивость к ультрафиолету.
Использование СИП-4 вне населённых пунктов ограничено только требованиями к натяжению и условиям крепления, что делает его универсальным решением при необходимости прокладки воздушных линий с высокими эксплуатационными требованиями.
Суммируя, СИП-2 предпочтителен для коротких пролетов и защищённых городских условий, тогда как СИП-4 обеспечивает надежность при увеличенных нагрузках и в более сложных климатических зонах, включая открытые пространства.
Частые ошибки при выборе между СИП-2 и СИП-4
Ошибка часто встречается в оценке условий эксплуатации: СИП-2 не предназначен для использования в местах с высокими механическими нагрузками или значительными пролетами между опорами. При выборе СИП-2 в таких случаях возникает риск быстрого повреждения изоляции и жил, что ведёт к авариям.
Неправильная оценка температурного режима тоже влияет на выбор. СИП-4 рассчитан на эксплуатацию в более широком диапазоне температур, включая отрицательные значения ниже -50°C, тогда как СИП-2 имеет более узкий температурный допуск. Использование СИП-2 в холодном климате приводит к повышенной хрупкости изоляции и снижению срока службы.
Частая ошибка – неправильный расчёт сечения жил по току. СИП-4 с большим количеством проволок допускает больший ток при тех же сечениях, чем СИП-2, благодаря меньшему нагреву и лучшему распределению механических нагрузок. Применение СИП-2 при увеличенных нагрузках ведёт к перегреву и возможному выходу из строя линии.
Игнорирование рекомендаций по совместимости с крепежными элементами и опорами также ведёт к проблемам. СИП-4 требует специальных зажимов и креплений, рассчитанных на более прочную конструкцию. Применение стандартных элементов, предназначенных для СИП-2, снижает надёжность монтажа и увеличивает риск аварийных ситуаций.
Вопрос-ответ:
В чем основное конструктивное отличие проводов СИП-2 и СИП-4?
СИП-2 содержит жилы из алюминия с отдельной изоляцией и поддерживающий стальной трос, который принимает механическую нагрузку, тогда как в СИП-4 все жилы алюминиевые и несут одновременно токовую и механическую нагрузку без использования стального троса. Такая конструкция влияет на прочность и гибкость проводов.
Какие эксплуатационные условия лучше подходят для применения СИП-2, а какие — для СИП-4?
СИП-2 чаще применяют на линиях с необходимостью повышенной механической прочности и там, где важна устойчивость к ветровым и ледовым нагрузкам. СИП-4 лучше подходит для протяжённых линий с меньшими механическими воздействиями, где важна экономия веса и упрощение монтажа за счёт отсутствия стального троса.
Какое напряжение и сечение проводов СИП-2 и СИП-4 обычно используются в сетях 0,4 кВ?
Для сетей 0,4 кВ типичными сечениями проводов СИП-2 и СИП-4 являются 16, 25 и 35 мм². Напряжение эксплуатации совпадает, но выбор сечения зависит от нагрузки и условий прокладки. СИП-4 с одинаковым сечением обычно имеет чуть меньшую массу за счет отсутствия стального троса.
Какие типичные ошибки возникают при замене СИП-2 на СИП-4 на уже существующих линиях?
Часто неправильно оценивают механическую нагрузку: СИП-4 может не выдержать тех же ветровых и ледовых воздействий без стального троса. Также бывает несоответствие крепежных элементов и креплений, рассчитанных на СИП-2, что приводит к снижению надежности и риску обрывов.
Какова разница в стоимости и сроках монтажа между СИП-2 и СИП-4?
СИП-4 обычно дешевле по стоимости за погонный метр из-за отсутствия стального троса и проще в монтаже, так как легче и не требует специфических крепежей для троса. Однако при необходимости усиления конструкции монтаж СИП-2 может оказаться более выгодным с точки зрения долговечности и надежности.
