Акустический шум трансформаторов возникает из-за вибраций магнитной системы и токов намагничивания, особенно при работе на пониженной частоте. Одним из эффективных способов снижения уровня шума является использование специальной заливочной смеси, которая гасит колебания и улучшает теплопередачу.
Наиболее распространённый материал – компаунд на основе эпоксидных или полиуретановых смол. Эпоксидные составы обеспечивают прочную фиксацию обмоток и сердечника, минимизируя их движение. Полиуретановые заливки обладают лучшими демпфирующими свойствами, что критично для трансформаторов, эксплуатируемых в жилых и офисных зданиях.
Для оптимального поглощения вибраций следует выбирать материалы с низким модулем упругости (менее 100 МПа) и высокой вязкостью в жидком состоянии, чтобы обеспечить полное заполнение межвитковых и межслоевых пространств. Температурный диапазон эксплуатации заливки должен перекрывать рабочие условия устройства – от -40 °C до +120 °C для большинства бытовых и промышленных применений.
Перед заливкой необходимо обеспечить сухую и чистую поверхность всех компонентов. Остатки влаги или пыли резко снижают адгезию и могут привести к образованию воздушных полостей – основного источника остаточного гула. Также важно контролировать усадку материала после полимеризации: не более 1,5 % по объему – критический показатель, чтобы избежать образования зазоров.
Какие жидкости подходят для заливки трансформатора с целью шумоизоляции
Для снижения акустического шума в трансформаторах применяются жидкости с высокой вязкостью и хорошими диэлектрическими свойствами. Они не только гасят вибрации, но и обеспечивают охлаждение обмоток. Ниже представлены наиболее эффективные варианты жидкостей, которые доказали свою пригодность в практике.
- Силиконовые масла (например, Dow Corning 561): обеспечивают отличную вязкость при широком диапазоне температур. Имеют низкую летучесть, устойчивы к старению, не теряют своих свойств при длительной эксплуатации. Поглощают вибрации и снижают уровень шума до 15–20 дБ.
- Минеральные масла с присадками: обладают умеренной стоимостью и достаточной эффективностью. Применяются в герметичных трансформаторах. Важно выбирать масла с пониженной текучестью, чтобы они лучше демпфировали колебания сердечника.
- Синтетические эфиры (например, MIDEL 7131): обладают высокой температурной стабильностью и хорошей звукоизоляцией. Не поддерживают горение, экологически безопасны, подходят для применения в помещениях с высокими требованиями к пожарной безопасности.
- Полиальфаолефины: применяются в случаях, когда требуется повышенная термостойкость и минимальные потери на шум. Имеют низкий коэффициент сжимаемости, что повышает их способность гасить акустические колебания.
При выборе жидкости важно учитывать не только шумопоглощающие свойства, но и совместимость с материалами трансформатора, температурный режим эксплуатации и класс напряжения. Недопустимо использование жидкостей с высокой гигроскопичностью или склонностью к вспениванию, так как это снижает эффективность охлаждения и увеличивает риск пробоя.
Влияние вязкости заливочной среды на уровень шума трансформатора
Вязкость заливочной среды напрямую влияет на передачу механических колебаний от активной части трансформатора к корпусу. Жидкости с низкой вязкостью, такие как силиконовые масла с кинематической вязкостью 10–20 мм²/с при 40 °C, обеспечивают минимальное сопротивление колебаниям, что способствует росту шума. При использовании более вязких составов – от 100 мм²/с и выше – происходит частичное демпфирование высокочастотных вибраций, особенно в диапазоне от 1000 до 5000 Гц, наиболее чувствительном для человеческого уха.
Оптимальной считается заливочная среда с вязкостью 150–300 мм²/с при 40 °C, обеспечивающая значительное снижение шума без чрезмерного ухудшения теплопередачи. Однако при повышении вязкости свыше 500 мм²/с возрастает риск перегрева обмоток из-за ухудшения теплоотвода. Поэтому при выборе состава следует учитывать не только акустические свойства, но и тепловые характеристики трансформатора, особенно при высокой плотности тока.
Для сухих трансформаторов часто используют вязкие полиуретановые компаунды, которые после отверждения обеспечивают высокий уровень виброизоляции. Их статическая вязкость в жидком состоянии достигает 1000–2000 мПа·с, что критично при заливке, но оправдано с точки зрения акустики. При использовании эпоксидных смол вязкость должна быть в диапазоне 500–1000 мПа·с перед заливкой, чтобы сохранить равномерность распределения и добиться эффективного гашения резонансных колебаний.
Выбор вязкости должен быть согласован с конструкцией бака и характеристиками изоляции. Недопустимо использование слишком текучих сред в трансформаторах с недостаточной фиксацией активной части, так как это не только не снизит шум, но может привести к усилению паразитных резонансов. Практические испытания показывают, что при увеличении вязкости заливочной среды в 3 раза, уровень шума в диапазоне 1250–3150 Гц может снижаться на 4–7 дБ, что существенно с точки зрения нормативов ГОСТ 32170-2013.
Сравнение минеральных и синтетических жидкостей по шумопоглощению
Минеральные масла обладают невысокой вязкостью при стандартной температуре эксплуатации (около 8–12 мм²/с при 40 °C), что ограничивает их способность к демпфированию механических колебаний в трансформаторе. При этом скорость распространения звуковой волны в минеральной жидкости достигает 1400 м/с, что способствует более активной передаче вибрации от сердечника к корпусу.
Синтетические жидкости на основе сложных эфиров или кремнийорганических соединений демонстрируют лучшие акустические характеристики. Вязкость этих жидкостей превышает 20 мм²/с при 40 °C, а коэффициент затухания акустических колебаний выше в 1,5–2 раза по сравнению с минеральными аналогами. Благодаря этому синтетические диэлектрики эффективнее гасят структурный шум и вибрации, возникающие при работе трансформатора.
Кремнийорганическая жидкость, например, диметилсилоксан, дополнительно снижает амплитуду вибрации за счёт низкого модуля сдвига и высокой плотности (~970 кг/м³), что обеспечивает значительное ослабление звуковой энергии. При замерах уровня шума на корпусе снижение достигает 3–5 дБ при использовании синтетических жидкостей вместо минерального масла.
Рекомендация: для трансформаторов, эксплуатируемых в условиях повышенных требований к акустическому комфорту (жилые зоны, больницы, административные здания), целесообразно использовать синтетические жидкости с повышенным демпфирующим эффектом.
Важно учитывать, что применение синтетических жидкостей требует совместимости с изоляционными материалами и соблюдения температурного режима, так как их теплопроводность и теплоёмкость могут отличаться от стандартных минеральных масел.
Температурные характеристики жидкостей при длительной работе трансформатора
При выборе жидкости для заливки трансформатора необходимо учитывать её термическую стабильность. Минеральное масло, например, сохраняет рабочие свойства при температурах до 90 °C, но при превышении 105 °C начинается ускоренное старение с выделением кислот и шламов. Силиконовые жидкости, в частности полидиметилсилоксан, демонстрируют стабильность до 150 °C и выше, не теряя диэлектрических свойств в течение 20 000 часов непрерывной работы.
Синтетические эфиры (например, MIDEL 7131) обеспечивают стабильность до 130 °C и сохраняют низкую вязкость при низких температурах, что критично для трансформаторов, эксплуатируемых в регионах с резкими климатическими перепадами. Биологически разлагаемые жидкости (на основе растительных масел) имеют рабочий диапазон до 110 °C, однако при длительной работе выше 95 °C ускоряется окисление, что требует обязательного контроля кислородного доступа.
Ключевой параметр – точка вспышки: у минерального масла она около 155 °C, у синтетических жидкостей – выше 300 °C. Чем выше этот показатель, тем меньше риск возгорания при перегреве. При проектировании трансформатора под конкретную жидкость важно учитывать её теплопроводность: силиконовые и синтетические жидкости хуже отводят тепло, чем минеральное масло, что требует увеличения площади теплообмена или применения принудительного охлаждения.
Для длительной эксплуатации при высоких нагрузках оптимальны синтетические диэлектрики с контролируемой термоокислительной стабильностью и предсказуемыми изменениями вязкости. Регулярный мониторинг температуры и анализ отработанной жидкости – обязательное условие надёжной и безопасной работы трансформатора в течение всего срока службы.
Как заливка влияет на вибрации магнитопровода
Магнитопровод трансформатора подвержен механическим колебаниям из-за переменных магнитных сил, особенно в точках контакта листов сердечника. Эти вибрации становятся основным источником шума. Заливочные материалы, обладающие высокой вязкоупругостью, снижают амплитуду микроколебаний, заполняя зазоры между элементами сердечника и гасив резонансные явления.
Полиуретановые компаунды с модулем упругости 10–40 МПа демонстрируют наилучший результат при виброизоляции трансформаторов малой и средней мощности. Эпоксидные составы менее эффективны из-за их жесткости, которая приводит к передаче вибраций на корпус. Силиконовые заливки, напротив, обеспечивают высокое демпфирование, особенно при температурных колебаниях, но уступают в термостойкости.
Оптимальная толщина заливки – 3–5 мм. При меньших значениях теряется эффект виброподавления, при больших – ухудшается теплопередача и возрастает вес устройства. Важно обеспечить полное отсутствие воздушных включений, так как они становятся очагами резонансных колебаний. Для этого рекомендуется вакуумная заливка или использование вакуум-камер перед отверждением материала.
Результаты акустических испытаний показывают, что правильно подобранная заливка снижает уровень вибрационного шума на 8–12 дБ в диапазоне 100–1000 Гц. Это критично для трансформаторов, работающих в жилых или медицинских зонах, где допустимые уровни шума строго регламентированы.

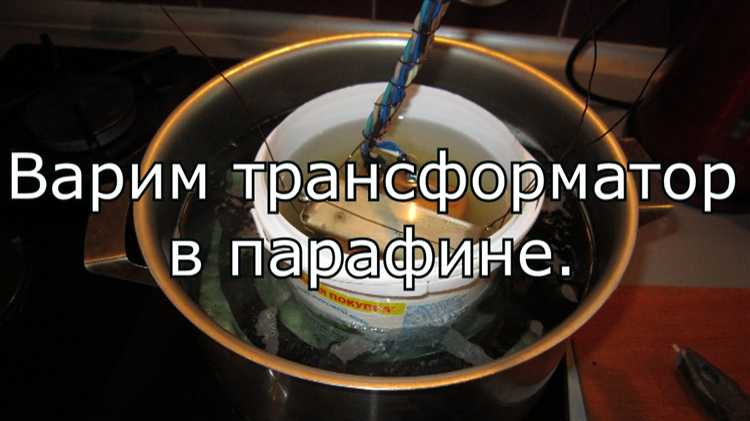

Подготовка трансформатора к заливке шумопоглощающей жидкостью
Перед заливкой трансформатора шумопоглощающей жидкостью необходимо полностью демонтировать все внешние крышки и панели для обеспечения свободного доступа к обмоткам и магнитопроводу.
Обмотки должны быть тщательно очищены от пыли, грязи и следов масла с помощью сжатого воздуха или вакуумного пылесоса, избегая механических повреждений изоляции.
Поверхности магнитопровода и обмоток должны быть обработаны обезжиривателем на основе спирта для удаления остатков масел и загрязнений, что обеспечит максимальную адгезию шумопоглощающей жидкости.
Перед заливкой трансформатор рекомендуется разместить в вертикальном положении для равномерного распределения жидкости и исключения воздушных пузырей.
Для контроля качества заливки и исключения протечек необходимо проверить герметичность корпуса и при необходимости заменить уплотнительные прокладки на новые из устойчивых к химическому воздействию материалов.
Безопасность и экологические требования к заливочным материалам
Заливочные материалы для трансформаторов должны обладать низкой токсичностью и отсутствием летучих органических соединений (ЛОС) для предотвращения вреда оператору и окружающей среде. Предпочтение отдается безгалогеновым составам, которые не выделяют при нагреве диоксинов и фуранов.
Материалы обязаны соответствовать стандартам по пожарной безопасности, например, классу UL 94 V-0 или выше, что гарантирует самозатухание и минимизацию риска возгорания. Необходимо избегать заливок на основе легковоспламеняющихся растворителей и смол с низкой температурой вспышки.
Экологические нормы требуют использования материалов, которые при утилизации или случайном попадании в почву и воду не вызывают длительного загрязнения. Заливочные составы должны иметь сертификаты RoHS и REACH, подтверждающие отсутствие тяжелых металлов и опасных химикатов.
Рекомендуется применять силиконовые или эпоксидные компаунды с высокой термостойкостью и устойчивостью к гидролизу, что снижает необходимость частой замены и уменьшает количество отходов. Перед использованием необходимо проверить химическую совместимость материала с изоляцией и металлическими частями трансформатора, чтобы исключить коррозионные реакции.
Обязательно соблюдение инструкций производителя по технике безопасности при смешивании и заливке, включая использование средств индивидуальной защиты: перчаток, респираторов и защитных очков. Организация рабочего места должна предусматривать вентиляцию и сбор разливов для предотвращения попадания химикатов в окружающую среду.

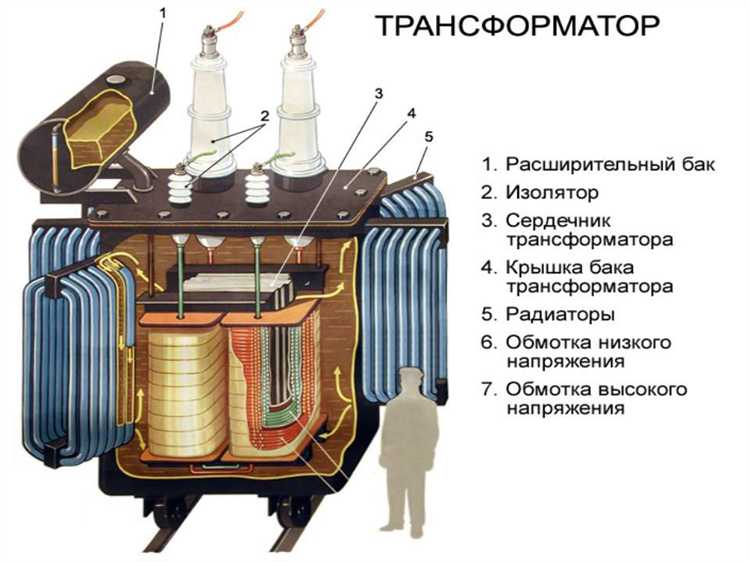

Опыт эксплуатации трансформаторов с различными типами заливки
Практика эксплуатации трансформаторов показывает, что выбор заливочного материала напрямую влияет на уровень шума и долговечность оборудования.
Заливка компаундом на основе силиконовых или полиуретановых смол обеспечивает устойчивость к вибрациям и снижает шум в среднем на 5-8 дБ по сравнению с трансформаторами без заливки. Однако высокая стоимость и сложность повторного ремонта ограничивают их применение в бюджетных решениях.
Минеральные масла традиционно используются для заливки и охлаждения, но их шумопоглощающие свойства невысоки. Они эффективны при низких частотах шума, но плохо гасят высокочастотные вибрации, что отражается в средней шумности выше на 3-5 дБ относительно компаундов.
Эпоксидные смолы создают жёсткую оболочку, хорошо фиксируя обмотки и снижая механические колебания. Практика показывает, что трансформаторы с эпоксидной заливкой менее подвержены шуму при эксплуатации в условиях повышенной влажности и пыли. При этом риск растрескивания при температурных перепадах требует тщательного выбора состава смолы и контроля процесса отверждения.
- Заливка с применением гель-материалов обеспечивает эффективное демпфирование, но требует специальных условий для нанесения и длительного времени отверждения.
- Использование современных кастомизированных компаундов с наполнителями из наноматериалов доказало снижение вибрационного шума до 10 дБ, но пока ограничено промышленным масштабом из-за высокой стоимости.
Рекомендуется при выборе типа заливки учитывать не только шумовые характеристики, но и эксплуатационные условия: влажность, температурные колебания, возможность технического обслуживания и ремонтопригодность.
Опыт показывает, что оптимальное соотношение цена/качество достигается при использовании полиуретановых компаундов с добавками, улучшающими демпфирование и теплопроводность, что минимизирует шум и продлевает срок службы трансформатора.
Вопрос-ответ:
Какие материалы подходят для заливки трансформатора, чтобы уменьшить уровень шума?
Для заливки трансформатора обычно применяют специальные компаунды на основе силикона, полиуретана или эпоксидных смол. Силиконовые составы отличаются хорошей гибкостью и теплоотводом, что помогает снизить вибрации и шум. Полиуретановые материалы обладают высокой прочностью и способны гасить звуковые колебания, а эпоксидные обеспечивают прочную защиту от внешних воздействий, но могут быть менее эластичными, что иногда снижает эффективность шумоподавления.
Можно ли заливать трансформатор обычным эпоксидным клеем или нужно использовать специальные составы?
Обычные эпоксидные клеи не предназначены для заливки трансформаторов, так как они могут не обеспечивать необходимого теплоотвода и эластичности. Для таких задач лучше использовать специализированные компаунды с определёнными характеристиками — например, с высокой теплопроводностью и способностью гасить вибрации. Это помогает продлить срок службы трансформатора и снизить уровень шума.
Как влияет заливка трансформатора на его тепловой режим и эффективность работы?
Заливка трансформатора может как улучшить, так и ухудшить его тепловой режим. При правильном выборе материала с хорошей теплопроводностью заливка способствует равномерному распределению тепла и уменьшению локальных перегревов. Однако если материал плохо отводит тепло, температура внутри трансформатора может повыситься, что негативно скажется на его работе и долговечности. Поэтому при выборе заливки важно учитывать тепловые характеристики материала.
Какая толщина слоя заливки наиболее оптимальна для снижения шума трансформатора?
Оптимальная толщина слоя зависит от типа используемого материала и конструкции трансформатора. Обычно слой составляет от 3 до 10 мм. Слишком тонкий слой может не обеспечить достаточного демпфирования вибраций, а слишком толстый — привести к ухудшению теплоотвода и увеличению веса устройства. Лучше ориентироваться на рекомендации производителей материалов и учитывать специфику конкретного трансформатора.
Можно ли заливать трансформатор своими руками, или лучше доверить это специалистам?
Заливка трансформатора — достаточно ответственная задача, требующая соблюдения техники безопасности и правильного выбора материалов. Некорректное выполнение процесса может привести к повреждению устройства или ухудшению его характеристик. Если у вас нет опыта, лучше обратиться к специалистам, которые знают нюансы работы с такими компаундами и оборудованием. Однако при наличии точных инструкций и необходимых материалов самостоятельная заливка тоже возможна.
