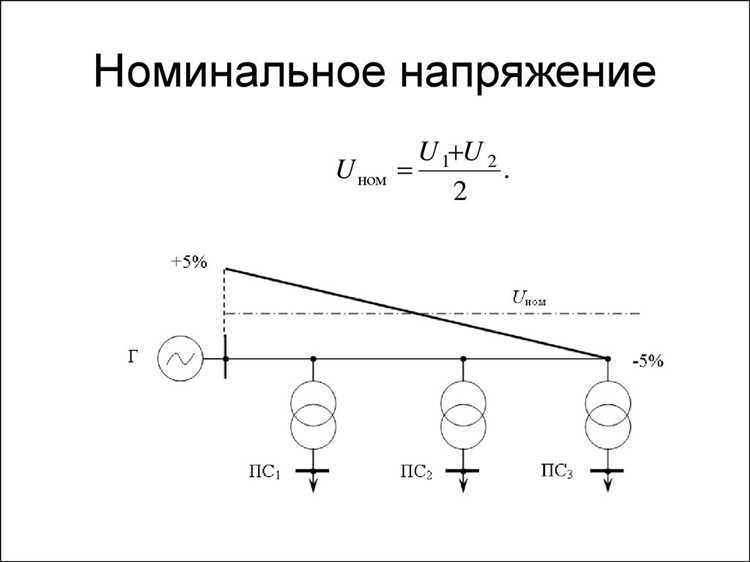

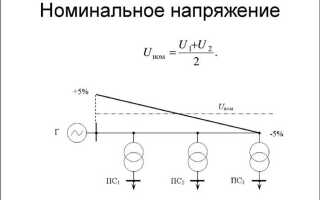

Номинальный ток нагрузки что это

Номинальный ток нагрузки – это расчетное значение тока, которое электрическое оборудование должно выдерживать при нормальной работе без перегрева и снижения ресурса. Он указывается в амперах (А) и определяется исходя из мощности потребителей, напряжения сети и типа соединения. Например, для однофазной сети значение тока можно вычислить по формуле: I = P / (U × cos φ), где P – активная мощность (Вт), U – напряжение (В), cos φ – коэффициент мощности.

Правильное определение номинального тока критично при выборе автоматических выключателей, кабельной продукции, трансформаторов и других элементов системы электроснабжения. Если значение тока превышает допустимые параметры оборудования, возрастает риск перегрева, срабатывания защиты или выхода из строя.

Для трехфазных цепей расчет осуществляется с учетом особенностей нагрузки: при симметричной нагрузке применяется формула I = P / (√3 × U × cos φ). При этом важно учитывать не только активную, но и полную мощность, особенно в системах с индуктивной нагрузкой, такой как электродвигатели или трансформаторы.

При проектировании и эксплуатации электроустановок рекомендуется закладывать запас прочности – выбирать оборудование с номинальным током на 10–20% выше расчетного. Это позволяет компенсировать пусковые токи, температурные колебания и погрешности измерений.

Чем номинальный ток отличается от максимального и рабочего

Максимальный ток – это предельное значение, которое оборудование может выдержать кратковременно. Обычно оно превышает номинальное значение на 10–30% и допустимо только в аварийных или пусковых режимах. Например, электродвигатель может кратковременно потреблять ток выше номинального при запуске, но длительная работа в этом режиме приведёт к перегреву обмоток и снижению ресурса.

Рабочий ток – это фактический ток, протекающий через оборудование в процессе его функционирования в конкретных условиях эксплуатации. Он может быть ниже номинального, если нагрузка неполная. Например, если трансформатор рассчитан на 100 А, но в реальности потребление составляет 60 А, то 60 А – это рабочий ток, а 100 А – номинальный.

Для правильного подбора оборудования важно учитывать все три значения. Номинальный ток должен соответствовать или немного превышать предполагаемый рабочий ток. При этом максимальный ток критичен при анализе кратковременных нагрузок, чтобы избежать срабатывания защитных автоматов или повреждений.

Где указывается номинальный ток в технической документации

Номинальный ток указывается на паспортной табличке оборудования, в разделе «Электрические характеристики». На электродвигателях он обозначается как «In» или «Iн», рядом с данными о напряжении, частоте и мощности. Для автоматических выключателей этот параметр указывается на передней панели корпуса в амперах, часто рядом с маркировкой тока отключения.

В техническом паспорте устройства номинальный ток размещается в разделе характеристик тока нагрузки, обычно с пояснением условий, при которых он действителен (например, при температуре окружающей среды +40 °C). Для кабельной продукции номинальный ток указан в эксплуатационной документации как максимально допустимая токовая нагрузка в зависимости от сечения и условий прокладки.

В проектной документации, включая однолинейные схемы и спецификации, номинальные токи указываются для каждого элемента цепи: трансформаторов, автоматов, предохранителей и кабелей. При этом учитываются поправки на температуру, режимы работы и тип установки. Значения номинального тока в этих документах обязательно согласовываются с расчётами нагрузки по ГОСТ или ПУЭ.

Также номинальный ток может быть зафиксирован в декларациях соответствия, протоколах испытаний и технических условиях на изделие. Проверку соответствия паспортных значений фактическим условиям эксплуатации следует проводить на этапе ввода в эксплуатацию оборудования.

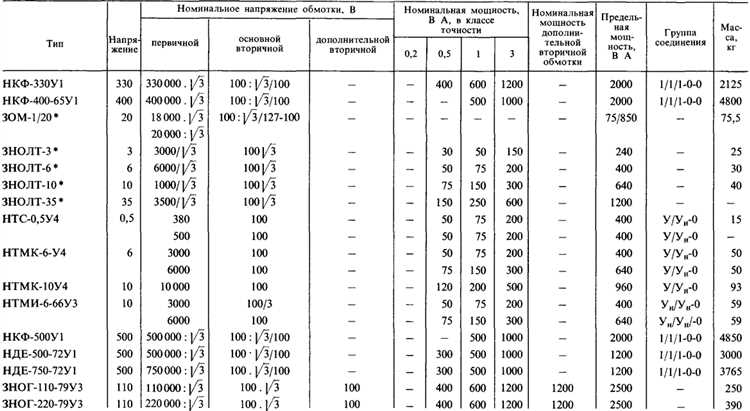

Как рассчитать номинальный ток по мощности и напряжению

Номинальный ток можно определить, исходя из известных значений электрической мощности (P) и напряжения (U) с учетом характера нагрузки. Для однофазной цепи применяется формула: I = P / (U × cos φ), где I – номинальный ток в амперах, P – активная мощность в ваттах, U – напряжение в вольтах, cos φ – коэффициент мощности, зависящий от типа нагрузки. Для активной нагрузки (например, нагревательные элементы) cos φ ≈ 1, а для индуктивной (двигатели, трансформаторы) обычно в пределах 0,7–0,9.

Для трёхфазной цепи формула изменяется: I = P / (√3 × U × cos φ). Здесь учитывается линейное напряжение между фазами. Например, при подключении трехфазного двигателя мощностью 5 кВт к сети 400 В с cos φ = 0,85 расчет будет таким: I = 5000 / (1,732 × 400 × 0,85) ≈ 8,5 А.

Если мощность указана в киловаттах, перед расчетом её нужно перевести в ватты, умножив на 1000. При отсутствии точного значения cos φ для типового оборудования допустимо использовать усредненные значения: 1 для чисто активной нагрузки, 0,8 для смешанной.

Важно учитывать, что расчетный номинальный ток нужен для выбора сечения кабеля, автоматического выключателя и других компонентов цепи. При этом всегда оставляется запас по току в 10–20 % от расчетного значения, чтобы избежать перегрева и ложных срабатываний автоматики при кратковременных пусковых токах.

Влияние типа нагрузки на выбор номинального тока

Тип электрической нагрузки оказывает прямое влияние на расчет и выбор номинального тока. Нагрузки делятся на активные, реактивные и смешанные, и каждая из них требует индивидуального подхода.

Для активных нагрузок (нагреватели, лампы накаливания) ток можно рассчитывать напрямую по формуле I = P/U, где P – мощность в ваттах, U – напряжение в вольтах. Эти устройства характеризуются постоянной мощностью и не создают пусковых токов, что упрощает выбор номинала автоматики и проводников.

Реактивные нагрузки (асинхронные двигатели, трансформаторы) требуют учета коэффициента мощности (cosφ), так как они создают значительные пусковые токи. Например, для электродвигателя мощностью 3 кВт с cosφ = 0,8 и КПД = 0,9 номинальный ток будет значительно выше, чем для эквивалентной активной нагрузки. Формула: I = P / (U × cosφ × η). При выборе автоматики необходимо учитывать кратковременное превышение тока в 5–7 раз при запуске.

Смешанные нагрузки (например, кондиционеры, бытовая техника с электродвигателями и ТЭНами) требуют анализа всех компонентов. Важно учитывать не только номинальные характеристики, но и возможные колебания токов при переходных процессах.

Импульсные и нелинейные нагрузки (например, ИБП, зарядные устройства) создают гармонические искажения и токи с высокими пиковыми значениями. При их подключении используют автоматические выключатели с характеристиками D или Z, а расчет номинального тока должен учитывать форму тока и наличие фильтрации.

Неверный учет типа нагрузки приводит к преждевременному срабатыванию защиты, перегреву проводников или неправильной работе оборудования. Для точного выбора номинального тока рекомендуется применять измерения фактического тока и анализ пусковых характеристик при проектировании цепей.

Как определить номинальный ток автоматического выключателя

Для выбора номинального тока автоматического выключателя необходимо исходить из расчетного тока нагрузки и условий эксплуатации цепи. Номинал автомата должен соответствовать допустимой длительной токовой нагрузке на проводник, не превышая его термической стойкости.

Расчетный ток определяется по формуле:

I = P / (U × cos φ)

где:

I – ток нагрузки, А;

P – активная мощность нагрузки, Вт;

U – напряжение сети, В;

cos φ – коэффициент мощности (для большинства бытовых приборов – 0,9–1).

После определения тока подбирается ближайший стандартный номинал автоматического выключателя из ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63 А и т.д. При этом:

• Если расчетный ток составляет, например, 13,7 А, устанавливается автомат на 16 А.
• Если расчетный ток близок к верхнему пределу сечения провода, выбирается автомат меньшего номинала, чтобы избежать перегрева.

Обязательное условие – номинал автомата не должен превышать допустимый ток для сечения проводника. Для медного кабеля сечением 2,5 мм² – максимум 25 А, но при скрытой прокладке и длительной нагрузке рекомендуется ограничиться 16 А.

Также учитывается тип нагрузки. Для пусковых токов (например, электродвигатели) может потребоваться автомат с характеристикой C или D, чтобы избежать ложных срабатываний. При этом номинал по току всё равно подбирается по длительной нагрузке, а не по кратковременным всплескам.

В распределительных щитах с несколькими линиями рекомендуется оставлять запас не менее 10–15% между расчетным током и номиналом автомата для учёта температурных и сезонных факторов.

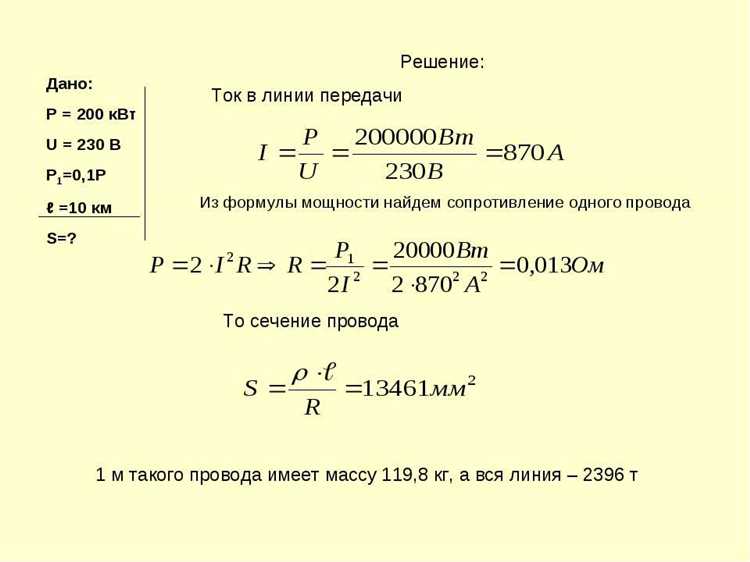

Измерение номинального тока с помощью мультиметра

Для определения номинального тока нагрузки применяют цифровой мультиметр с функцией измерения тока (амперметр). Важно использовать мультиметр с соответствующим классом точности и диапазоном измерений, превышающим предполагаемый ток нагрузки.

1. Подготовка мультиметра:
   • Выберите режим измерения постоянного (DC) или переменного (AC) тока, соответствующий типу нагрузки.
   • Установите предел измерения, превышающий ожидаемый номинальный ток (обычно выбирают следующий после предполагаемого значения).
   • Подключите щупы к разъемам мультиметра: красный в гнездо для измерения тока, черный – в общий (COM).
2. Подключение к цепи:
   • Для измерения тока мультиметр включается последовательно с нагрузкой.
   • Обесточьте цепь перед размыканием и подключением мультиметра.
   • Разомкните цепь в точке подключения нагрузки и подключите мультиметр так, чтобы весь ток нагрузки проходил через прибор.
3. Проведение измерения:
   • Включите питание цепи и считайте значение тока с дисплея мультиметра.
   • Убедитесь, что ток стабилен и не превышает максимально допустимый ток для прибора.
   • Для проверки корректности измерений можно выполнить несколько замеров в разных точках цепи.
4. Обработка результатов:
   • Полученное значение тока сравните с номинальными характеристиками нагрузки, указанными в технической документации.
   • Если ток соответствует или ниже паспортного номинала, нагрузка работает в нормальном режиме.
   • При превышении номинального тока следует провести диагностику и принять меры по снижению нагрузки.

При работе с мультиметром важно соблюдать меры безопасности: использовать исправные приборы, не превышать заявленные параметры измерений и избегать коротких замыканий при подключении.

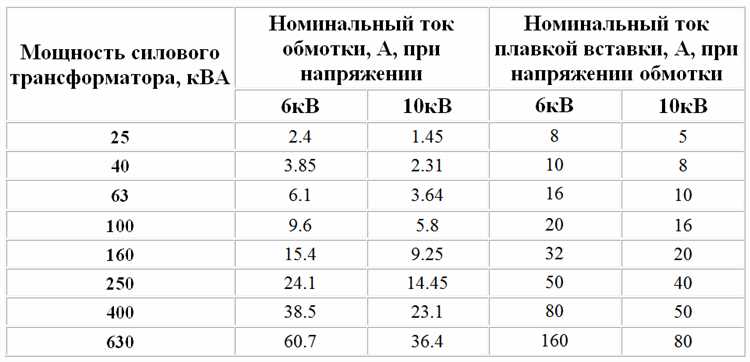

Ошибки при определении номинального тока и их последствия

Некорректный расчет или выбор номинального тока нагрузки приводит к серьёзным техническим и эксплуатационным проблемам. Основные ошибки:

• Занижение номинального тока – вызывает частые срабатывания защитных устройств, сокращает срок службы оборудования и нарушает стабильность работы электросети.
• Завышение номинального тока – приводит к перегрузкам, перегреву кабелей и аппаратов, увеличивает риск возгорания и отказа техники.
• Игнорирование типа нагрузки (индуктивная, ёмкостная, резистивная) – приводит к неправильному учету пусковых токов и пиковых нагрузок, что искажает расчет и выбор защитных устройств.
• Несоответствие номинального тока условиям эксплуатации (температурный режим, длительность работы) – снижает надёжность системы и может привести к аварийным ситуациям.

Последствия ошибок проявляются в виде:

1. Частых отключений электрооборудования без видимых причин.
2. Повреждений изоляции и компонентов из-за перегрева.
3. Увеличенного энергопотребления и снижения эффективности работы системы.
4. Рост затрат на ремонт и техническое обслуживание.

Для предотвращения ошибок необходимо:

• Проводить точный расчет тока на основе реальных параметров нагрузки и условий работы.
• Учитывать пусковые токи и возможные пиковые нагрузки.
• Использовать техническую документацию оборудования с корректными значениями номинального тока.
• Регулярно проверять и корректировать расчёты при изменении конфигурации нагрузки.

Примеры номинального тока для популярных бытовых приборов

Холодильник обычно потребляет номинальный ток в диапазоне от 0,5 до 1,5 ампер в зависимости от модели и мощности компрессора. Среднее значение для стандартного холодильника мощностью около 150 Вт – около 0,65 А при напряжении 220 В.

Микроволновая печь имеет номинальный ток, обычно варьирующийся от 5 до 10 ампер. Для прибора мощностью 1000 Вт ток составляет примерно 4,5–5 А, учитывая коэффициент мощности и пусковые токи.

Стиральная машина требует номинального тока около 6–12 ампер. Более мощные модели с нагревом воды и дополнительными функциями могут достигать номинального тока до 16 А при запуске двигателя и нагревательных элементов.

Электрический чайник при мощности 2000–2500 Вт потребляет ток около 9–11 ампер, что напрямую связано с высоким нагревательным элементом и коротким временем работы.

Пылесос обычно имеет номинальный ток в диапазоне 4–8 ампер, в зависимости от мощности двигателя и модели. Стандартный пылесос мощностью 1200 Вт потребляет около 5,5 А.

Важно учитывать, что номинальный ток указывается для стабильной работы прибора при номинальном напряжении и может значительно отличаться при пусковых режимах или нестабильном питании.

Вопрос-ответ:

Что означает термин «номинальный ток нагрузки» и почему он важен при проектировании электросети?

Номинальный ток нагрузки — это максимальное значение электрического тока, которое оборудование или цепь рассчитаны выдерживать в нормальном режиме работы. Это значение указывается производителем и служит ориентиром для выбора защитных устройств и проводников. Если ток нагрузки превышает номинальный, это может привести к перегреву, повреждению оборудования и повышенному риску короткого замыкания или возгорания.

Как правильно определить номинальный ток нагрузки для бытовой техники, если в паспорте указана только мощность?

Для расчёта номинального тока можно использовать формулу: I = P / U, где I — ток в амперах, P — мощность в ваттах, U — напряжение сети (обычно 220 В в домашних условиях). Например, если мощность стиральной машины 2200 Вт, то номинальный ток будет примерно 10 А (2200 ÷ 220 = 10). Этот расчет помогает подобрать подходящий автоматический выключатель и сечение кабеля.

Можно ли считать, что номинальный ток нагрузки всегда совпадает с максимальным потребляемым током прибора?

Нет, номинальный ток нагрузки — это стандартное значение, при котором устройство работает без перегрузок. Максимальный потребляемый ток может быть выше, например, при запуске моторов или нагревательных элементов. Это пусковые токи, которые кратковременны и обычно учитываются при выборе защитных устройств с определённым запасом по току.

Какие ошибки чаще всего встречаются при определении номинального тока нагрузки и как они влияют на работу электросети?

Одна из частых ошибок — использование номинального тока устройства без учёта суммарной нагрузки на линию или без поправок на пусковые токи. Также распространён неправильный выбор сечения кабеля и автомата, что ведёт к частым срабатываниям защиты или перегреву проводки. Неправильный расчет может привести к снижению срока службы оборудования и увеличению риска аварий.

Как влияет тип нагрузки (резистивная, индуктивная) на выбор номинального тока и защитных устройств?

Резистивные нагрузки, такие как обогреватели, обычно имеют стабильный ток, близкий к номинальному. Индуктивные нагрузки, например электродвигатели, вызывают пусковые токи, значительно превышающие номинальный рабочий ток. Поэтому при работе с индуктивной нагрузкой необходимо учитывать эти кратковременные пики при выборе автоматов и предохранителей, чтобы избежать ложных срабатываний и обеспечить надежную защиту.
