Реле в холодильнике выполняет ключевую функцию управления запуском и остановкой компрессора. Без него система не сможет правильно реагировать на изменения температуры и обеспечивать эффективное охлаждение. Обычно в бытовых холодильниках применяются два типа реле: пусковое и тепловое защитное.
Пусковое реле служит для подачи питания на электродвигатель компрессора во время запуска, обеспечивая достаточный ток для преодоления пускового сопротивления. После набора оборотов оно отключается, чтобы не перегружать цепь. Неправильная работа пускового реле приводит к частым остановкам и перегреву компрессора.
Тепловое реле защищает двигатель от перегрузок и перегрева, разрывая цепь питания при превышении критических параметров. Это предотвращает выход из строя холодильного агрегата и повышает срок службы оборудования. Диагностика и своевременная замена реле существенно снижают риск серьезных поломок.
Понимание принципов работы и назначения реле важно для правильного обслуживания холодильника и оперативного выявления неисправностей. Использование оригинальных и качественных комплектующих при ремонте гарантирует стабильную работу системы охлаждения.
Функции реле в системе холодильника
Основная функция реле в холодильнике – управление запуском компрессора. Реле обеспечивает подачу электрического питания на двигатель компрессора, позволяя избежать его перегрузок при пуске. Обычно используется пусковое реле, которое временно подключает обмотку пускового конденсатора, обеспечивая моментальный старт мотора.
Реле выполняет защитную роль, предотвращая работу компрессора при отсутствии фазного напряжения или при коротком замыкании. Оно отключает компрессор при перегрузках, снижая риск поломок и увеличивая срок службы техники.
Кроме того, реле контролирует правильную последовательность включения элементов системы – компрессора, вентилятора и терморегулятора. В современных моделях холодильников реле интегрировано с системой управления, обеспечивая оптимальный режим работы и экономию электроэнергии.
Важной функцией является обеспечение защиты от частых пусков компрессора, что предотвращает износ механических и электрических компонентов. Это достигается за счет задержек в замыкании контактов реле после выключения термостата.
Реле также может выполнять функцию переключения между различными режимами работы холодильника, например, при размораживании или включении режима энергосбережения, что позволяет адаптировать работу системы к конкретным условиям эксплуатации.
Типы реле, используемые в холодильниках
В холодильных системах применяются несколько ключевых типов реле, каждое из которых выполняет специализированные функции для обеспечения надежной работы компрессора и других компонентов.
- Стартовое реле – контролирует подачу питания на пусковую обмотку компрессора. Позволяет кратковременно включать усиленный ток для запуска двигателя, предотвращая перегрузки и обеспечивая плавный старт.
- Реле тепловой защиты – реагирует на перегрев обмоток компрессора. При достижении критической температуры отключает питание, защищая двигатель от повреждений из-за перегрева.
- Реле давления – контролирует давление хладагента в системе. Автоматически отключает компрессор при слишком высоком или низком давлении, предотвращая аварийные ситуации и поломки.
- Реле времени – используется для задержки включения компрессора после его отключения, что предотвращает частые пуски и защищает двигатель от механического и электрического износа.
Рекомендуется при замене реле использовать компоненты, рекомендованные производителем холодильника, учитывая параметры напряжения и силы тока. Неправильный выбор реле может привести к нестабильной работе системы и сокращению срока службы оборудования.

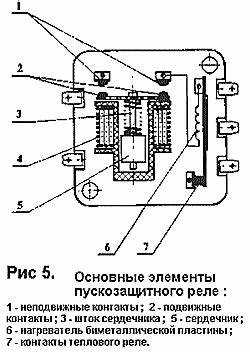

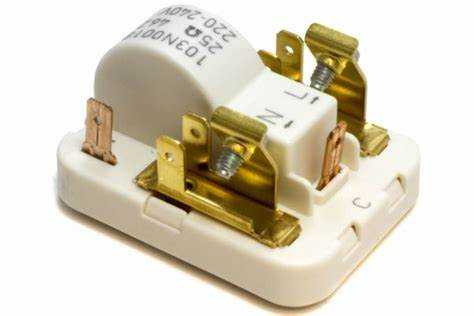

Принцип работы пускового реле компрессора
Пусковое реле компрессора обеспечивает кратковременное включение обмотки запуска двигателя, необходимой для создания вращающего момента. При подаче напряжения на компрессор реле замыкает цепь обмотки запуска, позволяя мотору набрать обороты.
После достижения определённой скорости вращения, обычно через 0,5–1 секунду, пусковое реле автоматически размыкает цепь запуска, оставляя в работе только рабочую обмотку. Это предотвращает перегрев и повышенный износ двигателя.
В электромеханических реле используется биметаллическая пластина или электромагнит, реагирующий на ток. В полупроводниковых реле (электронных) срабатывание происходит за счёт контроля тока и времени. В обоих случаях реле должно выдерживать ток пуска, который в несколько раз превышает номинальный ток компрессора.
Нарушение работы пускового реле приводит к невозможности запуска компрессора: двигатель либо не выходит на рабочие обороты, либо быстро перегревается. В таких случаях необходима диагностика реле с помощью мультиметра и замена при обнаружении обрыва или короткого замыкания.
Рекомендуется использовать реле, соответствующее модели компрессора по техническим параметрам, чтобы обеспечить стабильную работу и продлить срок службы холодильного оборудования.
Реле защиты от перегрузки: зачем нужно и как работает
Реле защиты от перегрузки в холодильнике предназначено для предотвращения повреждений компрессора при чрезмерном токе нагрузки. Оно контролирует ток, потребляемый мотором, и отключает питание при его превышении установленного предела.
Основные функции реле защиты:
- Ограничение времени работы компрессора при повышенной нагрузке
- Предотвращение перегрева обмоток двигателя
- Защита электрической цепи от короткого замыкания и скачков тока
Принцип работы основан на температурном или электромеханическом элементе, который реагирует на увеличение силы тока:
- При нормальной работе ток находится в пределах нормы, реле пропускает питание к компрессору.
- При увеличении тока из-за заклинивания компрессора или других неисправностей реле срабатывает, разрывая цепь питания.
- После отключения реле даёт время компрессору остыть, что предотвращает повреждения.
Типы реле защиты:
- Биметаллические – работают за счёт нагрева и изгиба пластин, размыкающих контакты при перегрузке
- Электронные – реагируют на ток с помощью датчиков и микросхем, обеспечивая более точную защиту
При выборе или диагностике реле защиты важно учитывать номинальный ток компрессора и характеристики устройства, чтобы обеспечить надежную и длительную работу холодильника.

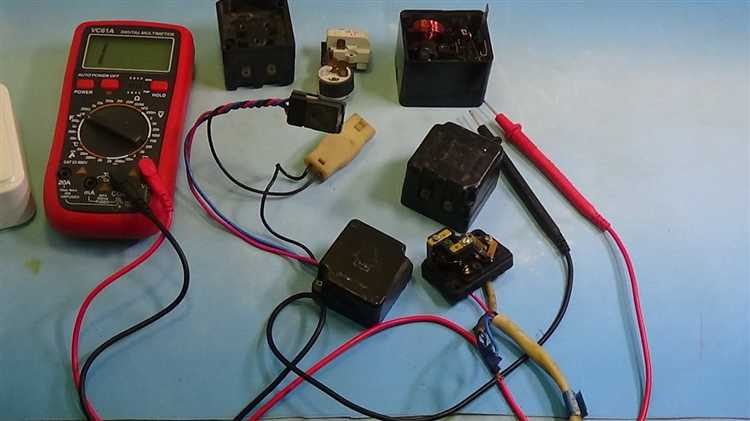

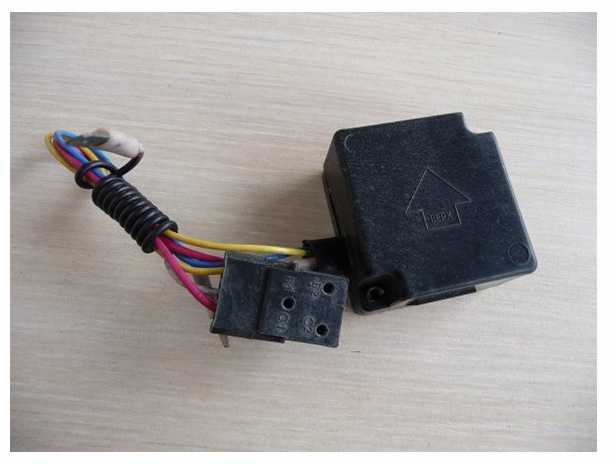

Как проверить исправность реле холодильника
Для проверки реле холодильника отключите устройство от электросети. Снимите реле с компрессора, аккуратно отсоединив контакты. Используйте мультиметр в режиме измерения сопротивления или прозвонки. Проверяйте обмотки на целостность: между контактами должна быть определённая величина сопротивления, обычно в пределах от нескольких десятков до сотен Ом. Если прибор показывает обрыв цепи (бесконечное сопротивление) или короткое замыкание (близкое к нулю сопротивление), реле неисправно.
Осмотрите корпус реле на наличие следов перегрева, деформаций или обгорелостей – это свидетельствует о выходе из строя. Для теста запуска с помощью реле подключите его обратно к компрессору, затем подайте питание. Если компрессор не запускается или реле издаёт щелчки без запуска мотора, вероятна неисправность. Также проверьте работу теплового защитного элемента в реле: при нагревании он должен разомкнуть цепь, предотвращая перегрузку.
Дополнительно можно проверить реле с помощью замены на заведомо исправное или провести испытание с помощью внешнего источника питания, имитирующего запуск компрессора. В любом случае, при подозрении на неисправность реле рекомендуется его замена, так как дефекты могут привести к перегрузкам и поломке компрессора.
Последствия неисправности реле для работы холодильника
Неисправное реле запуска компрессора приводит к невозможности запуска мотора, что вызывает полное прекращение охлаждения. При этом компрессор может периодически включаться и сразу отключаться, что ведёт к перегреву и повышенному износу двигателя.
Если реле защиты от перегрузки выходит из строя, компрессор остаётся без защиты от высокого тока. Это вызывает перегрев обмоток, что в итоге приводит к перегоранию мотора и дорогостоящему ремонту или замене.
Неисправность реле температуры может приводить к неправильному циклу включения и выключения компрессора, что сказывается на стабильности поддержания температуры в камере и увеличении энергопотребления.
Отказ реле приводит к частым коротким пускам компрессора (частому включению и выключению), что сокращает срок службы оборудования и повышает риск выхода из строя остальных компонентов холодильника.
Рекомендуется регулярно проверять состояние реле с помощью мультиметра и при первых признаках сбоев – странных шумов, запаха гари, отсутствия охлаждения – проводить замену. Игнорирование неисправности реле часто становится причиной полной поломки компрессора.
Замена реле: пошаговая инструкция
1. Отключите холодильник от сети питания, чтобы исключить риск поражения электрическим током.
2. Найдите компрессорный отсек. Обычно реле расположено сбоку компрессора или под защитным кожухом.
3. Снимите защитный кожух, используя отвертку или другой подходящий инструмент.
4. Запомните расположение проводов на реле. Рекомендуется сделать фото для точного восстановления подключения.
5. Аккуратно отсоедините провода от реле, избегая повреждений клемм и изоляции.
6. Снимите старое реле, сдвинув его или открутив, в зависимости от модели.
7. Установите новое реле, строго соблюдая ориентацию и крепление.
8. Подсоедините провода согласно ранее сделанным отметкам или фотографии.
9. Закройте кожух и зафиксируйте его на место.
10. Включите холодильник в сеть и проверьте работу компрессора и самого устройства. Компрессор должен запускаться без задержек и посторонних звуков.
Если компрессор не запускается или реле перегревается, повторно проверьте правильность подключения и целостность деталей.
Особенности подключения реле в разных моделях холодильников
В холодильниках с электронным управлением используются реле с встроенной защитой от перегрузок и термокомпенсацией. Здесь важно соблюдать полярность подключения и подключать реле согласно схеме производителя, так как в некоторых моделях питание реле подается через управляющий модуль, что требует использования специальных разъемов и не допускает самостоятельной замены на универсальные аналоги.
В моделях с двумя компрессорами реле подключаются отдельно на каждый компрессор, но могут иметь общие силовые цепи. Важно соблюдать разделение цепей управления и питания, чтобы избежать перекрестных помех и обеспечить корректное срабатывание каждого реле.
Для подключения реле в холодильниках с инверторными компрессорами применяются специализированные реле с высокой частотой переключения и улучшенной тепловой защитой. Они часто интегрируются в общий блок управления и требуют точного соответствия по номиналам напряжения и тока, что исключает замену стандартных элементов на универсальные аналоги.
Рекомендуется строго придерживаться заводских схем подключения, использовать оригинальные или сертифицированные реле и проверять целостность контактов при монтаже. Неправильное подключение приводит к перегреву компрессора, нестабильной работе или выходу из строя элементов цепи управления.
Вопрос-ответ:
Какова основная функция реле в холодильнике?
Реле в холодильнике отвечает за управление запуском компрессора. Оно подает питание на двигатель компрессора, обеспечивая его включение и защиту от перегрузок. Таким образом, реле помогает поддерживать стабильную работу холодильного агрегата.
По какому принципу работает реле запуска компрессора?
Реле запуска реагирует на изменение электрического тока при включении компрессора. Оно замыкает цепь питания двигателя, позволяя компрессору начать работу, а затем отключает вспомогательную обмотку, обеспечивая нормальное функционирование мотора. Это предотвращает перегрев и излишнее энергопотребление.
Почему реле в холодильнике может выйти из строя и как это проявляется?
Реле может выйти из строя из-за износа контактов, механических повреждений или воздействия перепадов напряжения. Признаки неисправности включают невозможность запуска компрессора, щелчки при включении или постоянное нагревание реле. В таких случаях холодильник перестает охлаждать.
Можно ли самостоятельно проверить исправность реле в холодильнике?
Проверка реле требует аккуратности и базовых навыков работы с электричеством. Обычно используется мультиметр для проверки сопротивления обмоток и целостности контактов. Также реле проверяют путем подачи питания и наблюдения за его реакцией. Если нет опыта, лучше обратиться к специалисту.
Какие разновидности реле применяются в современных холодильниках и чем они отличаются?
В холодильниках встречаются электромеханические и электронные реле. Электромеханические основаны на физических контактах и движущихся частях, они просты и надежны. Электронные реле используют полупроводниковые компоненты, обеспечивают более точное управление и имеют меньший износ, но стоят дороже и сложнее в ремонте.
Какое назначение реле в холодильнике и каким образом оно влияет на работу компрессора?
Реле в холодильнике выполняет функцию управления запуском и защитой компрессора. При включении устройства реле замыкает электрическую цепь, позволяя компрессору начать работу. Оно обеспечивает плавный запуск мотора, предотвращая перегрузки и короткие замыкания. Благодаря этому компрессор включается только тогда, когда это необходимо, и защищается от возможных повреждений из-за скачков напряжения или чрезмерного нагрева. Таким образом, реле играет ключевую роль в надежной и стабильной работе холодильника.
