Резиновая краска – это эластичное покрытие на водной или акриловой основе, отличающееся высокой адгезией и устойчивостью к атмосферным воздействиям. В отличие от стандартных ЛКМ, материал образует непрерывную пленку, напоминающую по свойствам резину, что делает его эффективным решением для герметизации и защиты различных поверхностей.
Благодаря способности выдерживать растяжение до 400%, резиновая краска применяется на подвижных конструкциях, включая кровли, деформационные швы, фасады зданий и металлические элементы. Она закрывает микротрещины до 1 мм, предотвращая проникновение влаги и продлевая срок службы основания. Допустимая температура эксплуатации – от −50°C до +60°C.
Особо актуально использование материала в условиях повышенной влажности: ванны, балконы, фундаменты, резервуары, бетонные чаши. Слой толщиной 1–2 мм наносится кистью, валиком или методом безвоздушного распыления. Время полного высыхания составляет около 24 часов при температуре +20°C. Поверхность перед нанесением должна быть сухой и очищенной от пыли, жира и отслаивающихся фрагментов старого покрытия.
Резиновая краска не требует финишного слоя, устойчива к ультрафиолету и может эксплуатироваться в агрессивных средах. Выбор оттенков широк, пигменты не выгорают со временем. Срок службы покрытия при правильном нанесении – от 8 до 12 лет.
На какие поверхности можно наносить резиновую краску
Резиновая краска хорошо сцепляется с большинством оснований, включая бетон, дерево, металл, кирпич, шифер, ПВХ и даже стекло. Это возможно благодаря её эластичности и высокому содержанию полимеров, обеспечивающих прочное покрытие без растрескивания.
Для бетонных полов и фасадов резиновая краска подходит при условии предварительной очистки и обезжиривания основания. На пористых материалах рекомендуется использовать грунт глубокого проникновения для увеличения адгезии. После высыхания краска образует эластичную пленку, устойчивую к воде и ультрафиолету.
Древесина также совместима с этим типом покрытия. Однако, при нанесении на свежую древесину важно убедиться, что материал хорошо просушен. При высоком содержании влаги возможна потеря адгезии и отслаивание покрытия.
На металлические поверхности резиновая краска наносится после удаления ржавчины и нанесения антикоррозийной грунтовки. В противном случае металл может окисляться под слоем покрытия, несмотря на его влагостойкость.
Пластик требует особого подхода: поверхность нужно зашкурить и обезжирить, иначе краска не ляжет равномерно. Особенно хорошо резиновая краска держится на жёстком ПВХ и поликарбонате.
Керамика, кафель и стекло допустимы для покраски при условии использования праймера, усиливающего сцепление с гладкой поверхностью. Без него возможно частичное отслаивание при механических воздействиях.
Нанесение на тканевые или эластичные поверхности не рекомендуется – даже при хорошей адгезии покрытие может трескаться при деформации основы.
Особенности подготовки основания перед нанесением
Поверхность перед нанесением резиновой краски должна быть сухой, прочной и очищенной от любых веществ, ухудшающих адгезию. Остатки старых покрытий, масляных пятен, мха, пыли и ржавчины удаляются механическим или химическим способом.
Бетонные и цементные основания требуют выдержки не менее 28 суток после укладки для полного набора прочности и устранения остаточной влаги. Влажность основания не должна превышать 5%. При необходимости используется грунтовка глубокого проникновения, усиливающая сцепление и стабилизирующая пористую структуру.
Деревянные поверхности зачищаются шлифовкой, после чего рекомендуется использовать акриловую или алкидную грунтовку, совместимую с составом резиновой краски. Особое внимание уделяется удалению смолы и полировке сучков.
Металл очищается до степени Sa 2.5 по ISO 8501-1, после чего наносится антикоррозийный грунт. Оцинкованные поверхности дополнительно обезжириваются и слегка шлифуются для повышения сцепления.
Асфальт и битумные материалы очищаются от пыли, масла и отслаивающихся элементов, а также предварительно прогреваются при низкой температуре окружающей среды. При нанесении на такие основания допускается легкое предварительное увлажнение, если это предусмотрено техническим описанием краски.
Перед покраской температура основания должна находиться в пределах от +5°C до +35°C, относительная влажность воздуха – не более 80%. При несоблюдении этих параметров возможно отслоение покрытия и снижение срока службы.
Подбор инструмента для нанесения резиновой краски
Для равномерного и качественного нанесения резиновой краски предпочтительны инструменты с высокой плотностью ворса и хорошей удерживающей способностью жидкости. Оптимальный выбор – синтетические валики с коротким ворсом (5–10 мм), обеспечивающие равномерный слой без потеков и пропусков.
Кисти следует выбирать из нейлона или полиэстера с плотным и ровным ворсом шириной 50–70 мм. Это позволяет контролировать толщину покрытия, минимизируя расход краски и улучшая адгезию. Металлические кисти и щетки не подходят, так как могут повредить структуру краски и нарушить равномерность слоя.
Распылители высокого давления (безвоздушные) применяются для больших площадей и позволяют добиться тонкого и ровного покрытия при правильной настройке давления и размера сопла (рекомендуется 0,015–0,021 дюйма). Однако распыление требует предварительной подготовки рабочей зоны и использования средств защиты от аэрозолей.
Шпатели и гладилки применимы для декоративных и специальных эффектов с резиновой краской, но не рекомендуются для стандартного финишного слоя из-за риска неравномерного распределения.
После нанесения валиком или кистью важно обеспечить равномерное разглаживание по поверхности без излишнего давления, чтобы избежать пузырей и подтеков.

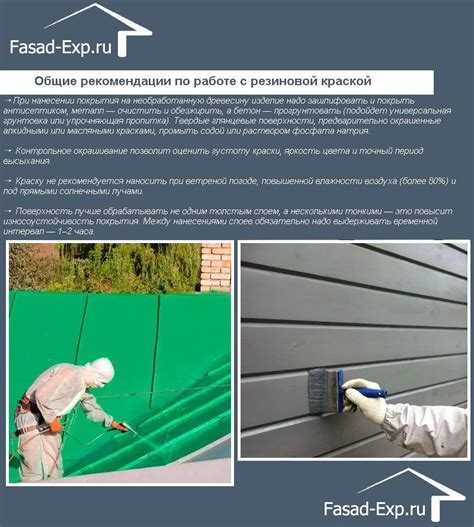

Условия нанесения: температура, влажность, время высыхания
Оптимальная температура для нанесения резиновой краски находится в диапазоне от +10 до +30 °C. При температуре ниже +10 °C процесс полимеризации замедляется, ухудшается адгезия и возможны дефекты пленки. При превышении +30 °C состав быстрее высыхает на поверхности, что приводит к образованию трещин и снижению эластичности.
Влажность воздуха должна быть не выше 70%. При высоких показателях выше 70–80% возможна конденсация влаги на поверхности, что негативно влияет на сцепление краски с основанием и приводит к мутности или отслаиванию покрытия. Низкая влажность до 30% допустима, но ускоряет испарение растворителей, что требует соблюдения рекомендаций по разбавлению и скорости нанесения.
Время поверхностного высыхания резиновой краски обычно составляет от 1 до 3 часов при указанных условиях температуры и влажности. Полное отверждение, при котором достигается максимальная эластичность и водонепроницаемость, происходит в течение 24–48 часов. Для достижения заявленных технических характеристик важно избегать дождя и механических воздействий в этот период.
Рекомендуется наносить краску в утренние или вечерние часы, когда температура и влажность наиболее стабильны. При нанесении нескольких слоев интервал между ними должен быть не менее 4 часов для обеспечения качественного сцепления и равномерного отверждения.
Сколько слоёв наносить и какой расход материала
Резиновая краска требует минимум двух слоёв для обеспечения равномерного покрытия и максимальной эластичности покрытия. Первый слой наносится тонко, чтобы обеспечить адгезию к поверхности, второй – для формирования защитного водо- и воздухонепроницаемого слоя. В особо агрессивных условиях допускается третий слой, который усиливает долговечность и устойчивость к механическим повреждениям.
Расход материала зависит от плотности краски и типа поверхности. В среднем, расход на один слой составляет 150-200 г/м² для ровных непористых поверхностей. Для шероховатых или пористых оснований расход может увеличиваться до 300 г/м² за счёт впитывания и необходимости выравнивания. При нанесении двух слоёв общий расход составит примерно 300-400 г/м².
Для точного расчёта расхода следует учитывать толщину каждого слоя – оптимальная влажная толщина составляет 150-200 микрон, что после высыхания дает около 100-130 микрон сухого покрытия. Толщина выше 250 микрон увеличивает риск растрескивания при высыхании и не рекомендуется.
При работе с краскопультом расход может быть выше на 10-15% из-за разбрызгивания. При использовании кисти или валика расход совпадает с нормативным при правильном нанесении. Не рекомендуется разбавлять резиновую краску более чем на 10% растворителем, чтобы избежать снижения адгезии и увеличения расхода.
Поведение покрытия при температурных перепадах и УФ-излучении
Резиновое покрытие сохраняет эластичность при температурном диапазоне от -40 °C до +80 °C. При резких перепадах температуры материал демонстрирует высокую устойчивость к образованию трещин и отслоений, благодаря своей способности к деформации без потери адгезии.
При длительном воздействии низких температур покрытие может незначительно уменьшаться в толщине, но без разрушения структуры. В жарких условиях повышенная температура вызывает расширение слоя, что компенсируется его эластичностью.
УФ-стабилизаторы, входящие в состав резиновой краски, обеспечивают защиту от разрушительного воздействия ультрафиолета. Это предотвращает выцветание и ухудшение механических свойств покрытия на срок до 7–10 лет при эксплуатации на открытом воздухе.
- Рекомендуется наносить резиновую краску при температуре не ниже +5 °C и относительной влажности не выше 80%, чтобы избежать ухудшения адгезии и ускоренного старения под воздействием УФ.
- Для зон с интенсивным солнечным излучением следует использовать покрытия с дополнительными УФ-ингибиторами или наносить защитный лак на основе силикона.
- При эксплуатации в регионах с резкими перепадами температуры полезно наносить покрытие в 2-3 слоя для повышения устойчивости к температурным деформациям и снижению микротрещин.
Регулярный осмотр покрытия на предмет микротрещин и локальных повреждений позволит своевременно проводить ремонт и продлить срок службы материала.
Удаление и перекраска поверхности с резиновым покрытием
Для удаления старого резинового покрытия используют механические и химические методы. Механическая очистка включает шлифовку или грубую зачистку наждачной бумагой с зернистостью 80-120 для снятия верхнего слоя без повреждения основания.
Химические средства на основе растворителей или специализированных очистителей применяются при толстом слое резиновой краски. Важно соблюдать инструкцию производителя и обеспечить хорошую вентиляцию помещения.
После удаления покрытия поверхность необходимо тщательно очистить от пыли, жиров и остатков краски. Рекомендуется использовать обезжириватель или спиртовой раствор, чтобы обеспечить хорошее сцепление нового слоя.
Перед перекраской дефекты основания – трещины, сколы, неровности – нужно зашпаклевать эластичной ремонтной смесью, совместимой с резиновым покрытием.
Наносить новый слой резиновой краски следует не раньше, чем поверхность полностью высохнет после очистки и подготовки. Оптимальная влажность при нанесении – не выше 70%, температура воздуха от +10 до +30°C.
Рекомендуется наносить минимум два слоя краски с промежуточным высыханием 4-6 часов. Толщина одного слоя не должна превышать 150 микрон для сохранения эластичности и адгезии.
При перекраске старого резинового покрытия важно проверять совместимость нового материала с прежним. В противном случае возможно отслоение или образование трещин.
Контроль качества готового покрытия проводят визуально и на ощупь – слой должен быть равномерным, без пропусков и шероховатостей.
Вопрос-ответ:
Для каких поверхностей подходит резиновая краска?
Резиновая краска хорошо сцепляется с бетоном, металлом, деревом и кирпичом. Она способна создавать гибкое и водоотталкивающее покрытие, что делает её востребованной для наружных и внутренних работ. Однако важно учитывать, что поверхность должна быть очищена от пыли, жира и старых слоев краски для лучшего сцепления.
Как подготовить поверхность перед нанесением резиновой краски?
Подготовка включает удаление загрязнений, старых покрытий и высушивание поверхности. Рекомендуется обработать основу наждачной бумагой для улучшения адгезии. В случае металлических деталей полезно нанести грунтовку, которая защитит от коррозии и повысит сцепление краски с поверхностью.
Какие преимущества у резиновой краски в сравнении с обычными красками?
Резиновая краска обладает высокой эластичностью, что позволяет покрытию не трескаться при деформациях основания. Она создает влагонепроницаемый барьер и защищает от коррозии и механических повреждений. Кроме того, резиновое покрытие служит дольше и обладает повышенной устойчивостью к воздействию агрессивных сред.
Как правильно наносить резиновую краску, чтобы избежать подтеков и полос?
Для равномерного покрытия следует наносить краску тонкими слоями с промежуточным высыханием. Использовать можно кисть, валик или распылитель, в зависимости от типа работы и площади поверхности. Важно соблюдать рекомендации по температуре и влажности воздуха во время нанесения, так как слишком высокая влажность или низкая температура могут ухудшить качество слоя.
Как ухаживать за покрытием из резиновой краски после нанесения?
После полного высыхания покрытие не требует специального ухода. Для поддержания внешнего вида достаточно периодически очищать поверхность от грязи мягкой щеткой или влажной тряпкой без агрессивных химикатов. При механических повреждениях можно локально обновить слой, предварительно очистив место ремонта.
На каких поверхностях можно применять резиновую краску и какие особенности стоит учитывать при выборе основания?
Резиновая краска подходит для множества оснований: бетон, кирпич, металл, дерево, пластик и даже старые лакокрасочные покрытия. Главное условие — поверхность должна быть чистой, сухой и прочной. Перед нанесением рекомендуется удалить пыль, грязь, остатки масел или старых отслоившихся материалов. Для пористых оснований, например, бетона или кирпича, желательно обработать их грунтовкой, чтобы повысить адгезию и предотвратить чрезмерное впитывание краски. Металлические поверхности требуют предварительной очистки от ржавчины и обезжиривания. Если основание неровное или повреждённое, лучше его выровнять, так как резиновая краска не заполняет трещины и сколы.
Как резиновая краска ведет себя при сильных температурных колебаниях и воздействии солнечных лучей?
Резиновая краска отличается устойчивостью к перепадам температуры благодаря своей эластичности. При охлаждении она не трескается и не отслаивается, а при нагревании сохраняет гибкость. Это свойство особенно полезно для наружных покрытий в регионах с резкими изменениями климата. Кроме того, материал содержит компоненты, которые снижают влияние ультрафиолетового излучения, благодаря чему поверхность дольше сохраняет цвет и структуру. Однако с течением времени под воздействием солнца краска может слегка выцветать, поэтому для поддержания внешнего вида рекомендуется обновлять покрытие каждые несколько лет.
Загрузка...
