Газовые котлы Navien оснащены системой автоматического контроля давления, однако в реальных условиях эксплуатации пользователи нередко сталкиваются с падением давления ниже допустимой нормы. Для корректной работы оборудования требуется поддерживать давление в диапазоне от 1,0 до 1,5 бар. Если уровень опускается ниже 0,8 бар, котел может заблокироваться, отобразив ошибку 10E или 12E, что указывает на нехватку воды в системе.
Чтобы повысить давление в котле Navien, необходимо открыть подпиточный кран, который обычно расположен под корпусом устройства. Вращение ручки крана против часовой стрелки запускает подачу воды из водопровода в систему отопления. При достижении нужного уровня (ориентируйтесь по манометру или цифровому дисплею) кран необходимо плотно закрыть. Во избежание повреждений важно не превышать значение 1,5 бар.
Если давление не поднимается даже после открытия крана, проверьте фильтр подпитки на засор, а также убедитесь в наличии давления в водопроводной системе. В случае полной неработоспособности механизма рекомендуется проверить целостность мембранного расширительного бака – при повреждении его замена обязательна.
Регулярный контроль давления – важная часть обслуживания котла Navien. При частых падениях давления следует проверить систему на наличие утечек, включая радиаторы, фитинги и соединительные трубы. Также стоит убедиться в правильной работе автоматического воздухоотводчика, поскольку попадание воздуха в контур может существенно повлиять на давление.
Проверка текущего давления на манометре котла

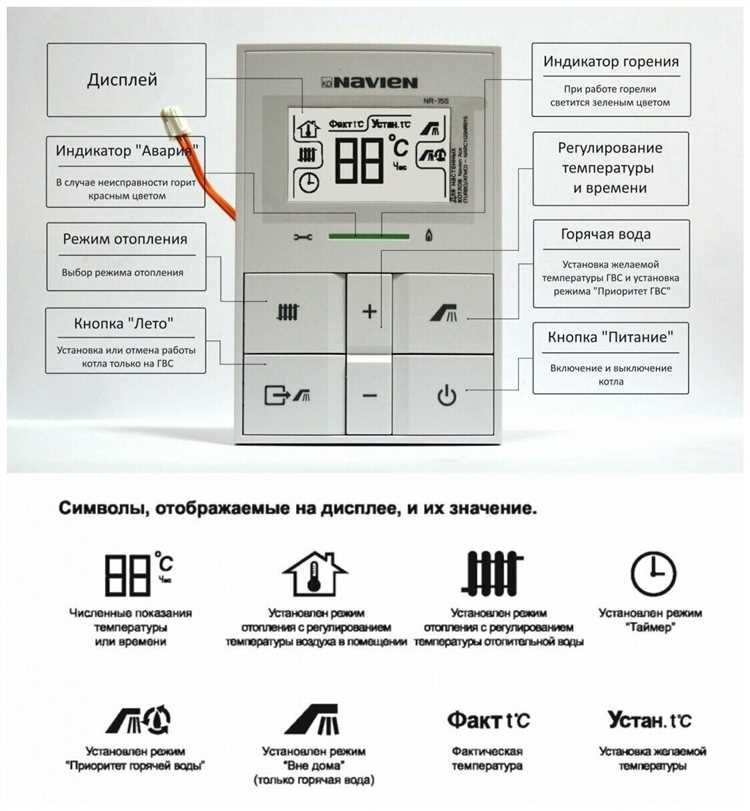

Манометр котла Навьен расположен на передней панели устройства или на дисплее, в зависимости от модели. В большинстве настенных моделей используется цифровой дисплей, отображающий текущее давление в системе отопления в барах (bar).
Нормальное рабочее давление в котле Навьен в режиме отопления должно находиться в диапазоне от 1,0 до 1,5 бар. При температуре воды выше 60°C допускается повышение до 2,0 бар. Если значение ниже 1,0 бар – давление считается пониженным, что может привести к отключению котла или ошибке системы.
Для проверки давления:
1. Убедитесь, что котёл включён и находится в режиме ожидания или отопления. На экране должно отображаться значение давления.
2. Если у вашей модели установлен стрелочный манометр, внимательно следите за положением стрелки. Она должна находиться в пределах зелёной зоны, соответствующей нормативному давлению.
3. При отсутствии цифрового дисплея и манометра на передней панели, проверьте нижнюю часть котла – некоторые модели имеют скрытый встроенный манометр с прозрачной шкалой.
Если отображаемое давление меньше 1,0 бар или больше 2,5 бар, необходимы корректирующие действия: подпитка или сброс воды. Превышение 3,0 бар – критично и требует немедленного отключения котла и устранения причины повышения.
Определение минимального допустимого давления для модели Навьен
Для большинства моделей котлов Navien минимально допустимое давление в системе отопления составляет 0,8 бар. При падении ниже этого значения автоматика блокирует работу котла, чтобы предотвратить перегрев теплообменника и повреждение циркуляционного насоса.
В моделях Navien Ace и Navien Deluxe с закрытой камерой сгорания встроенный датчик давления отключает горелку при снижении давления ниже 0,6–0,7 бар. Однако штатным рабочим значением считается диапазон от 1,0 до 1,5 бар при холодной системе. При прогреве до рабочей температуры давление может увеличиваться до 1,8–2,0 бар, что остается в пределах нормы.
Уровень давления следует контролировать по встроенному манометру или цифровому дисплею. При запуске котла после простоя или ремонта необходимо убедиться, что давление не ниже 1,0 бар. Эксплуатация при низком уровне может привести к ошибкам типа E10 или E03, связанным с отсутствием циркуляции или сбоем датчика давления.
Для точного определения порога срабатывания защиты по давлению рекомендуется ознакомиться с инструкцией именно к вашей модели. В некоторых модификациях предусмотрена индивидуальная настройка минимального давления через сервисное меню.
Нахождение и использование подпиточного вентиля
Подпиточный вентиль в котлах Навьен обычно располагается на обратной линии отопительного контура рядом с входом в котёл. Чаще всего это латунный элемент с пластиковой ручкой синего или черного цвета, установленный рядом с фильтром или циркуляционным насосом. На моделях Navien Ace, Deluxe и Smart Tok он размещён в нижней части корпуса, ближе к центру или правому краю.
Перед использованием вентиля убедитесь, что котёл выключен и остывший – подпитка горячего теплообменника может привести к его повреждению. Для открытия вентиля поверните ручку против часовой стрелки на 90–180 градусов. Давление начнёт повышаться, что можно отслеживать по манометру на панели управления или на встроенном механическом индикаторе.
Когда давление достигнет 1,2–1,5 бар (оптимальный уровень для большинства моделей Навьен), закройте вентиль, повернув ручку по часовой стрелке до упора. Не допускайте превышения давления выше 2 бар – это приведёт к срабатыванию предохранительного клапана и возможной утечке воды.
После подпитки включите котёл и проверьте стабильность давления в течение первых 10–15 минут работы. При повторном снижении давления проверьте герметичность системы, включая радиаторы, соединения и расширительный бак.
Последовательность открытия кранов для подпитки системы
Перед началом подпитки убедитесь, что котёл отключён от электропитания и остывший, чтобы избежать повреждения теплообменника. Давление на манометре должно быть ниже рекомендованного уровня (менее 1 бар).
- Откройте кран подачи холодной воды в системе водоснабжения квартиры или дома. Он обычно расположен перед входом в котёл и имеет синий цвет.
- Найдите подпиточный вентиль на самом котле Навьен. У моделей Navien он часто расположен снизу и выглядит как пластиковый или металлический поворотный рычаг или вентиль.
- Медленно поверните подпиточный кран против часовой стрелки (или по направлению стрелки на корпусе), чтобы открыть подачу воды в отопительный контур.
- Следите за манометром: давление должно подниматься плавно. Оптимальный диапазон – от 1,1 до 1,5 бар в холодном состоянии.
- Как только стрелка манометра достигнет нужного значения, сразу закройте подпиточный кран, повернув его в обратную сторону до упора.
- Закройте кран подачи холодной воды, чтобы исключить возможные утечки при следующем включении котла.
После подпитки включите питание котла, дождитесь запуска циркуляции и убедитесь, что давление стабильно в пределах нормы. При частой необходимости подпитки проверьте систему на наличие утечек.
Контроль уровня давления в процессе подпитки
Перед началом подпитки убедитесь, что котел отключен от сети и остыл до температуры ниже 30 °C. Это исключит ложные показания манометра и предотвратит повреждение компонентов.
Откройте подпиточный кран медленно, наблюдая за стрелкой на манометре. Оптимальное давление в холодном состоянии должно составлять 1,2–1,5 бар. Не допускайте превышения 2 бар – это приведет к срабатыванию предохранительного клапана и сбросу воды.
Регулярно проверяйте давление каждые 5–7 секунд. При достижении нужного значения сразу закройте кран. Не оставляйте его открытым без контроля – риск превышения давления высок.
Если давление не растет, проверьте фильтр на входе подачи воды и убедитесь в нормальном напоре в водопроводе. Засоры или слабый напор препятствуют эффективной подпитке.
После завершения подпитки включите котел и дождитесь стабилизации давления на прогретой системе – оно должно быть в пределах 1,5–1,8 бар. Если показатель выше, стравите излишки через спускной клапан радиатора.
Причины падения давления и способы их устранения
Падение давления в котле Навьен чаще всего связано с утечками в системе отопления. Проверяйте соединения на наличие капель и влажных пятен на трубах, фитингах и радиаторах. Даже небольшая течь снижает давление и требует замены уплотнителей или ремонта фитингов.
Вторая причина – избыточное образование воздуха в контуре. Воздушные пробки снижают давление и ухудшают циркуляцию. Для устранения необходимо регулярно использовать воздухоотводчики, встроенные в котел и радиаторы, или вручную выпускать воздух через специальные клапаны.
Сбой в работе расширительного бака ведет к некорректному регулированию давления. Проверьте давление в баке с помощью манометра – оно должно соответствовать 0,8–1,2 бар. При падении давления в баке требуется его подкачка или замена мембраны.
Коррозия и загрязнение теплообменника ухудшают герметичность и приводят к микротрещинам. При подозрении на это проводите профессиональную диагностику и промывку системы специализированными средствами.
Неправильная настройка предохранительного клапана вызывает постоянный сброс давления. Проверьте его герметичность и при необходимости замените клапан на оригинальный комплектующий от производителя.
Для восстановления давления используйте встроенный автоматический или ручной клапан подпитки. Заполняйте систему водой до рекомендованного уровня, контролируя показания манометра в диапазоне 1,2–1,5 бар при холодном котле.
Когда нужно отключать котел перед повышением давления
Отключение котла перед увеличением давления необходимо при проведении процедуры подпитки системы отопления. Это связано с тем, что в работающем состоянии насос и теплообменник находятся под нагрузкой, что может привести к искажению показаний манометра и риску гидроударов.
Рекомендуется выключить котел, если давление упало ниже 0,8 бар, и требуется довести его до рабочего диапазона 1,2–1,5 бар. При этом подачу воды следует выполнять медленно, чтобы избежать резкого скачка давления.
Если котел не отключить, автоматика может некорректно реагировать на повышение давления, что приведет к срабатыванию аварийных защит или некорректной работе циркуляционного насоса. Особенно это важно для моделей Навьен с электронным блоком управления, где датчики давления реагируют на колебания в системе.
Отключение котла перед добавлением воды позволяет избежать попадания воздуха в контур и снижает вероятность возникновения шумов и вибраций в трубах, вызванных повышенным давлением при работающем насосе.
Инструкция по удалению воздуха после подпитки системы
После подпитки котла Навьен воздух обязательно должен быть удалён из системы для восстановления нормального давления и правильной работы оборудования.
- Откройте кран подпитки и доведите давление до рекомендуемого уровня – 1,2–1,5 бар (для большинства моделей Навьен).
- Выключите котёл и дайте системе остыть минимум 30 минут, чтобы давление стабилизировалось.
- Найдите все воздухоотводчики – автоматические и ручные. Обычно они расположены в верхних точках контура отопления и на самом котле.
- Порядок удаления воздуха:
- Откройте вручную краны на радиаторах, начиная с самых верхних или самых удалённых от котла.
- Спустите воздух до появления ровной струи воды, затем закройте кран.
- Проверьте и при необходимости откройте автоматические воздухоотводчики, чтобы выпустить накопившиеся пузырьки.
- После удаления воздуха проверьте давление в системе. Оно может немного упасть.
- Если давление снизилось ниже нормы, повторно подпитайте систему до нужного уровня (1,2–1,5 бар).
- Запустите котёл и дайте ему поработать 10–15 минут, затем повторно проверьте давление и состояние воздухоотводчиков.
Проведение этой процедуры несколько раз при необходимости гарантирует отсутствие воздуха и стабильное давление в котле Навьен.
Вопрос-ответ:
Почему в котле Навьен падает давление и как это влияет на работу устройства?
Давление в котле может снижаться из-за утечки в системе отопления или недостаточного уровня воды в расширительном баке. Это приводит к срабатыванию защитных механизмов, из-за чего котел прекращает работу, чтобы избежать повреждений. Постоянное низкое давление снижает эффективность отопления и может привести к поломкам.
Какие действия нужно предпринять, чтобы повысить давление в котле Навьен самостоятельно?
Для увеличения давления в котле необходимо проверить уровень воды в системе и, при необходимости, подкачать воду через специальный клапан подпитки. Обычно он расположен в нижней части котла и имеет ручку или кран. Важно открывать его медленно, контролируя манометр, чтобы не превысить рекомендуемый уровень, обычно около 1,5 бар.
Какие признаки указывают на то, что давление в котле Навьен слишком низкое и требуется вмешательство?
Основные признаки снижения давления — это выключение котла с ошибкой на дисплее, уменьшение температуры в помещениях, появление шума в системе отопления и иногда включение аварийного режима. Если манометр показывает уровень ниже 1 бар, это сигнал для проверки и корректировки давления.
Можно ли повысить давление в котле Навьен без привлечения специалиста, и какие риски существуют при самостоятельном вмешательстве?
В большинстве случаев давление можно поднять самостоятельно, используя встроенный клапан подпитки. Однако при отсутствии опыта есть риск переподкачки, что может привести к повреждению системы или срабатыванию предохранительных клапанов. Если сомневаетесь, лучше вызвать мастера для диагностики и регулировки.
Что делать, если после поднятия давления котел Навьен снова быстро теряет давление?
Быстрая потеря давления обычно свидетельствует о наличии утечек в системе, неисправности расширительного бака или проблемах с предохранительным клапаном. В таком случае необходимо внимательно осмотреть видимые соединения и трубы на предмет протечек, а также проверить состояние расширительного бака. Если самостоятельно обнаружить и устранить проблему не удаётся, следует обратиться к специалисту.
