Кран с американкой применяется в инженерных системах водоснабжения и отопления для быстрого монтажа и демонтажа отдельных участков трубопровода без необходимости проворачивания соединяемых элементов. Он позволяет обеспечить герметичное разъёмное соединение с возможностью последующего обслуживания или замены оборудования, не затрагивая остальную часть системы.
Конструкция крана с американкой включает корпус с запорным механизмом (чаще всего шаровым), резьбовое соединение и накидную гайку с уплотнительным элементом. Такая сборка даёт возможность подсоединять кран к трубам и приборам под разными углами, даже в условиях ограниченного пространства. Уплотнение достигается за счёт плоской или конической прокладки, которая прижимается гайкой, исключая течь при высоком давлении.
Для установки в бытовых системах наиболее распространены краны из латуни с никелированным покрытием, рассчитанные на рабочее давление до 16 бар и температурный диапазон от -20 до +120 °C. При выборе конкретной модели необходимо учитывать диаметр резьбы (чаще всего ½″ или ¾″), наличие внутренней или наружной резьбы, тип запорного элемента и материал уплотнителя. Рекомендуется отдавать предпочтение изделиям с разборной конструкцией и сменными прокладками – это упростит обслуживание и продлит срок службы узла.

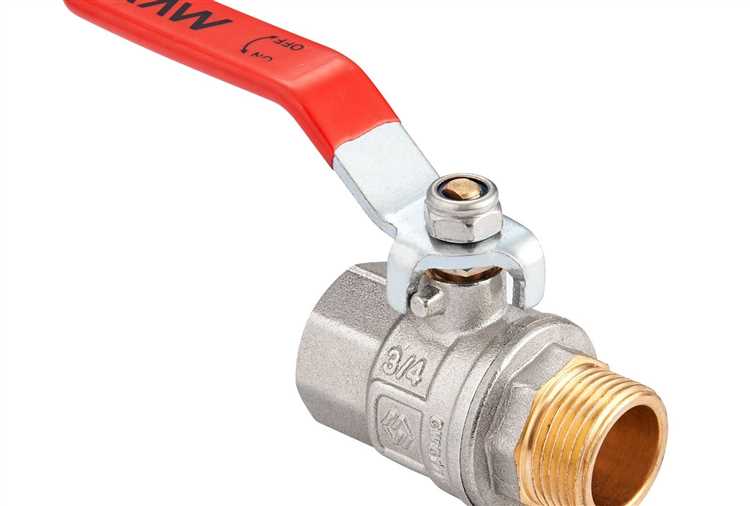

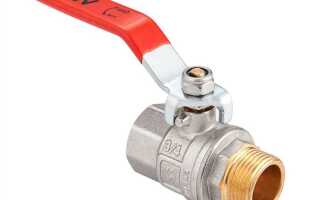

Что такое кран с американкой и в каких системах он применяется
Такие краны применяются в системах водоснабжения, отопления, обвязке радиаторов, бойлеров, фильтров, насосов и коллекторов. Особенно востребованы они в случаях, где требуется частое техническое обслуживание или замена оборудования. Благодаря резьбовому соединению с американкой, демонтаж происходит без риска повреждения резьбовой части или необходимости разбирать магистраль целиком.
В системах отопления кран с американкой устанавливается на подводках к радиаторам, что позволяет в случае необходимости отсечь конкретный участок без остановки всей системы. В водоснабжении он используется для подключения сантехнических приборов и оборудования, обеспечивая удобный доступ при ремонте или замене. Также эти краны актуальны в трубопроводах с ограниченным пространством, где невозможен поворот крана или трубы при монтаже.
Для обеспечения надёжности соединения важно выбирать изделия с качественными уплотнителями и корпусом из коррозионностойких материалов – латуни с никелированным покрытием или нержавеющей стали. Перед установкой необходимо проверить соответствие размеров резьбы и состояние прокладки, чтобы избежать течей под давлением.
Как устроено разъёмное соединение типа «американка»
Разъёмное соединение типа «американка» состоит из трёх основных элементов: двух присоединительных частей с резьбой (наружной и внутренней) и накидной гайки, обеспечивающей герметичное соединение без необходимости проворота труб при монтаже.
Одна из частей имеет наружную резьбу и фиксируется в системе трубопровода. Вторая – с внутренней резьбой – может быть присоединена к оборудованию, арматуре или другому участку трубопровода. Между ними располагается уплотнительный элемент: фторопластовое кольцо, паронитовая прокладка или металлический конус в зависимости от конструкции. Это обеспечивает надежную герметичность даже при высоких давлениях и температурных перепадах.
Накидная гайка выполняет функцию фиксатора. При затяжке она прижимает обе части соединения, обеспечивая плотный контакт и герметичность. Внутренняя форма гайки соответствует конической или плоской поверхности уплотнения. За счёт этого соединение устойчиво к вибрациям и многократному монтажу без потери герметичности.
Резьбовая часть «американки» чаще всего выполняется по стандарту G (BSP) или NPT, что требует внимательного подбора соответствующих переходников при подключении к импортному оборудованию. При установке рекомендуется использовать уплотнительную пасту или ленту ФУМ только на резьбевом участке, не затрагивая плоскость уплотнения.
Конструкция позволяет быстро демонтировать кран или участок трубы без риска повреждения резьбы или уплотнителя, что особенно важно в условиях ограниченного пространства, например, при подключении радиаторов, бойлеров или насосного оборудования.
Преимущества крана с американкой при монтаже и демонтаже
Разъёмное соединение типа «американка», интегрированное в конструкцию шарового крана, значительно упрощает монтажные и демонтажные операции. Основное преимущество – возможность соединения и разъединения трубопровода без необходимости проворачивать сам кран или элементы системы. Это особенно важно в ограниченном пространстве или при работе с жесткими магистралями.
Кран с американкой позволяет выполнять установку без поворота трубы, что снижает риск повреждения уплотнителей и резьбы. Соединение фиксируется при помощи накидной гайки, что обеспечивает герметичность при минимальных усилиях затяжки. Для монтажа не требуется применения сварки или специализированных инструментов – достаточно двух разводных ключей.
В случае замены оборудования (насоса, фильтра, радиатора) кран с американкой позволяет оперативно отключить участок трубопровода и демонтировать его без полного слива всей системы. Это сокращает время на ремонт и снижает потери теплоносителя в отопительных системах.
Дополнительным преимуществом является возможность предварительной сборки узлов с краном на рабочем столе и последующей быстрой установки на объекте. Это уменьшает время нахождения монтажника в труднодоступных зонах и повышает качество сборки за счёт лучшего контроля соединений вне ограниченного пространства.
При демонтаже американка не требует приложения большого усилия, даже если система долго эксплуатировалась. Это достигается за счёт использования прокладок из паронита или фторопласта, устойчивых к температуре и агрессивной среде.
Разновидности кранов с американкой по типу запорного механизма
Краны с американкой классифицируются по типу запорного механизма, который определяет принцип перекрытия потока и область применения. Наиболее распространены шаровые, пробковые, клапанные и мембранные конструкции.
Шаровые краны – наиболее востребованный тип благодаря простоте устройства и высокой надёжности. Внутри корпуса находится металлический шар с отверстием. При повороте рукоятки шар разворачивается, перекрывая или открывая поток. Эти краны оптимальны для систем отопления, водоснабжения и газа, где требуется полное перекрытие с минимальными усилиями.
Пробковые краны работают по аналогичному принципу, но вместо шара используется коническая или цилиндрическая пробка. Такая конструкция обеспечивает плотное прилегание и устойчива к загрязнениям. Однако пробковые механизмы требуют регулярного обслуживания для предотвращения заклинивания.
Клапанные краны отличаются более сложной конструкцией. Внутри размещён шток с седлом и уплотнителем, который при вращении рукоятки перемещается вверх или вниз, перекрывая поток. Они применяются в системах, где важна возможность точной регулировки давления или плавного открытия, например, в лабораторных или технологических установках.
Мембранные краны оснащены эластичной диафрагмой, которая приживается к седлу при закрытии. Основное преимущество – отсутствие контакта запорного элемента с рабочей средой. Такие модели используются в химически агрессивных средах или в системах с питьевой водой.
При выборе крана с американкой важно учитывать не только материал корпуса и соединения, но и тип запорного механизма, исходя из требований к герметичности, частоте переключений и типу транспортируемой среды.
Материалы корпуса и уплотнительных элементов крана с американкой
Корпус крана с американкой изготавливается из металлов, обладающих высокой устойчивостью к коррозии и температурным перепадам. Выбор материала зависит от условий эксплуатации, типа среды и требований к долговечности.
- Латунь – наиболее распространённый материал для корпусов. Обеспечивает хорошую стойкость к воде, в том числе горячей, устойчива к известковым отложениям. Рекомендуется выбирать изделия с маркировкой CW617N, соответствующей европейским стандартам.
- Нержавеющая сталь – применяется для систем с повышенными санитарными требованиями или в агрессивных средах. Устойчива к химическому воздействию, обладает высокой механической прочностью. Особенно актуальна для промышленных и пищевых объектов.
- Чугун – используется реже, в основном в крупногабаритных магистралях. Подвержен коррозии, требует антикоррозионной обработки, не подходит для питьевого водоснабжения.
Уплотнительные элементы играют ключевую роль в герметичности соединения и работе самого запорного механизма. Материалы выбираются с учётом температуры, давления и типа транспортируемой среды.
- Фторопласт (PTFE) – устойчив к высоким температурам (до +180 °C) и большинству химических веществ. Обеспечивает надёжную герметизацию в течение длительного срока службы.
- EPDM (этилен-пропиленовый каучук) – применяется для систем с горячей и холодной водой. Рабочий диапазон температур – от −30 до +120 °C. Не рекомендуется для нефтепродуктов и органических растворителей.
- NBR (нитрильный каучук) – применяется в системах с масляной средой. Хорошо сопротивляется износу, но чувствителен к высоким температурам.
- Силикон – используется в санитарных системах. Устойчив к воздействию питьевой воды, безопасен при контакте с пищевыми жидкостями.
При выборе крана с американкой важно учитывать совместимость материалов с конкретной рабочей средой и условиями эксплуатации. Игнорирование этих параметров может привести к утечкам, быстрому износу или выходу из строя уплотнений.
На что обращать внимание при выборе крана с американкой для водоснабжения и отопления
Уплотнительные элементы должны быть выполнены из термостойких и химически стойких материалов, таких как EPDM или FKM (фторкаучук). Это гарантирует долговечность и предотвращает протечки при температуре до 120 °C и давлении до 16 бар.
Обратите внимание на тип запорного механизма. Шаровые краны с цельным шаром обеспечивают надёжную герметичность и минимальное сопротивление потоку, что важно для систем отопления и водоснабжения.
Разъёмное соединение «американка» должно иметь качественную резьбу с точной обработкой, чтобы исключить протечки при монтаже и эксплуатации. Наличие уплотнительной прокладки из мягкой резины повышает герметичность.
Диаметр крана должен соответствовать диаметру трубопровода для сохранения нормального расхода и давления. Избегайте несоответствия размеров, чтобы не создавать гидравлических потерь.
Рассматривайте краны с рычажным приводом для быстрого и удобного управления потоком. В системах с ограниченным пространством подойдут модели с компактной конструкцией и поворотным элементом.
Дополнительным преимуществом является наличие сертификатов соответствия, подтверждающих эксплуатационные характеристики и безопасность использования в питьевых и отопительных системах.
Вопрос-ответ:
Для чего используется кран с американкой в системах водоснабжения и отопления?
Кран с американкой предназначен для создания разъёмного соединения в трубопроводах, что позволяет быстро и удобно подсоединять или отключать участки труб без необходимости полной разборки системы. Он широко применяется при монтаже и ремонте систем водоснабжения и отопления, обеспечивая герметичность и возможность замены деталей без слива жидкости из всей системы.
Из каких основных частей состоит кран с американкой и как они взаимодействуют?
Конструкция крана с американкой включает корпус, запорный механизм, уплотнительные элементы и муфты с накидной гайкой — «американкой». Накидная гайка позволяет легко соединять и разъединять кран с трубой, обеспечивая плотное прилегание за счёт уплотнителей. Запорный механизм управляет потоком жидкости внутри крана, открывая или перекрывая проход. Уплотнители предотвращают протечки в местах соединения.
Какие материалы чаще всего используются для изготовления корпуса и уплотнителей крана с американкой?
Для корпуса обычно применяют латунь или бронзу — эти материалы устойчивы к коррозии и выдерживают высокое давление и температуру. В системах с питьевой водой предпочтительны сплавы без свинца. Уплотнители делают из резины EPDM или фторкаучука (FKM), которые сохраняют эластичность при длительной эксплуатации и обеспечивают надёжную герметичность соединения.
В чем преимущество крана с американкой при обслуживании трубопроводов по сравнению с обычными соединениями?
Главное преимущество — удобство и скорость монтажа и демонтажа. Кран с американкой можно легко открутить и заменить или отремонтировать без необходимости демонтировать всю трубу. Это сокращает время и трудозатраты при обслуживании систем, а также снижает риск повреждения соседних элементов трубопровода. Кроме того, такая конструкция обеспечивает надёжное уплотнение и минимизирует вероятность протечек.
