Краска липнет после высыхания что делать

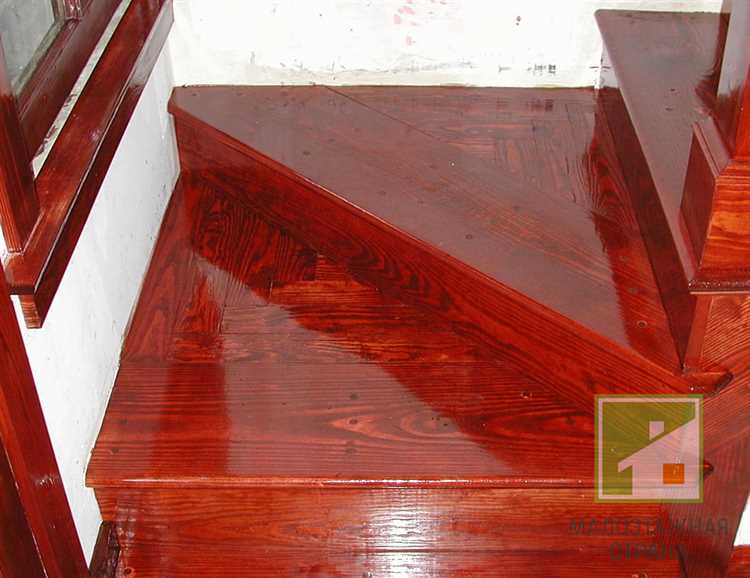

Наружное или внутреннее окрашивание часто сопровождается неожиданной проблемой – краска остается липкой даже спустя несколько суток после нанесения. Это не просто эстетический дефект: липкий слой легко собирает пыль, оставляет отпечатки и мешает дальнейшей отделке. Чаще всего причина кроется в несоблюдении технологических параметров или в неправильном выборе материалов.

Одной из основных причин является повышенная влажность воздуха во время окрашивания. При относительной влажности выше 80% испарение растворителей замедляется, что тормозит полимеризацию. Акриловые и латексные краски, в частности, сильно зависят от окружающей среды: при температуре ниже +10 °C и высокой влажности они могут не высохнуть полностью даже за 48 часов.

Нарушение пропорций при колеровке – еще один частый фактор. При добавлении пигментов в водно-дисперсионные краски важно соблюдать допустимый процент – как правило, не более 5–7% по объему. Превышение этого значения приводит к избытку влаги и изменению состава связующего вещества, что нарушает процесс высыхания.

Поверхностное загрязнение также влияет на результат. Если основание не было обезжирено или содержало остатки старой краски с плохой адгезией, новая краска не сможет правильно сцепиться с подложкой. Это особенно актуально для глянцевых или полуглянцевых финишных покрытий, где требуется предварительное матирование и использование грунтовки.

Выбор неподходящего типа краски для конкретной поверхности приводит к конфликту материалов. Например, нанесение алкидной краски поверх акриловой часто вызывает липкость даже после полного испарения растворителя. Совместимость систем – ключевой фактор в любом лакокрасочном проекте.

Для устранения липкости необходимо оценить условия нанесения, проверить срок годности краски и убедиться в соблюдении рекомендаций производителя. В ряде случаев помогает принудительная вентиляция и повышение температуры в помещении. Если липкость не уходит, требуется шлифовка и повторное нанесение финишного слоя с соблюдением всех технических параметров.

Как определить, действительно ли краска высохла полностью

Оценка полного высыхания краски требует учёта не только времени, указанного на упаковке, но и ряда физических признаков. Визуально поверхность может казаться сухой, однако внутри покрытия ещё могут сохраняться остатки растворителя или влаги, вызывающие липкость при контакте.

Первым надёжным методом является проверка с помощью прикосновения пальцем в малозаметной области. Если после лёгкого нажатия остаётся отпечаток или палец слегка прилипает, значит, процесс полимеризации или испарения ещё не завершён.

Второй способ – использование сухой, чистой бумаги. Лист прикладывают к окрашенной поверхности на 20–30 секунд. Если бумага прилипает или остаётся тёплой и влажной на ощупь после контакта, покрытие ещё не готово к эксплуатации.

Также можно применить метод «царапины»: пластиковым шпателем или ногтем слегка надавливают на окрашенный участок. Если остаётся след или краска тянется, значит, покрытие не достигло окончательной твёрдости.

Для масляных и алкидных составов, особенно в условиях повышенной влажности, время полного высыхания может составлять до 7 суток. В случае латексных и акриловых красок – от 6 до 24 часов при температуре 20–25 °C и влажности воздуха не выше 60%. Нарушение этих условий значительно увеличивает срок окончательной сушки.

Наконец, при работе с двухкомпонентными красками важно удостовериться, что компоненты были смешаны в правильной пропорции и тщательно перемешаны – иначе сушка может не наступить вовсе, даже при соблюдении всех внешних условий.

Какие типы красок наиболее подвержены липкости после нанесения

Липкость после высыхания чаще всего наблюдается у водно-дисперсионных акриловых и латексных красок, особенно бюджетного сегмента. В их составе может содержаться недостаточное количество пленкообразующего компонента или используются низкокачественные сополимеры. Это приводит к тому, что даже после формального высыхания на ощупь покрытие остается мягким и слабо полимеризованным.

Алкидные краски, особенно при работе в условиях высокой влажности и по непогрунтованной поверхности, также склонны к длительной липкости. Причина – замедление процессов окислительной полимеризации, особенно если превышена толщина слоя. Применение алкидных эмалей в замкнутых или плохо проветриваемых помещениях усиливает этот эффект.

Масляные краски обладают самой длительной фазой отверждения. Даже при соблюдении всех условий сушки они могут оставаться липкими на протяжении нескольких недель. Это особенно характерно для старых рецептур на основе натуральных масел, не модифицированных синтетическими добавками.

Краски с высоким содержанием глянцевых компонентов, в том числе двухкомпонентные полиуретановые составы, в случае нарушения пропорций смешивания или недостаточной вентиляции, тоже подвержены липкости. Ошибки в дозировке отвердителя нарушают химическую реакцию полимеризации, в результате чего покрытие не набирает нужную твердость.

Также стоит отметить декоративные краски на основе силиконовых или акрил-силиконовых дисперсий. При нанесении толстым слоем на слабо впитывающие поверхности они могут прилипать к предметам даже спустя несколько дней. Это связано с замедленным испарением влаги из нижнего слоя и плохой адгезией к подложке.

Роль нарушений в технологии нанесения краски в появлении липкости

Липкость окрашенной поверхности часто связана не с составом краски, а с ошибками в процессе её нанесения. Даже качественный материал теряет свойства при неправильном применении, особенно если нарушается последовательность этапов или игнорируются технические параметры.

• Нарушение пропорций при смешивании компонентов. У двухкомпонентных систем (например, полиуретановых или эпоксидных) несоблюдение соотношения основы и отвердителя приводит к частичному или полному отсутствию реакции полимеризации. В результате краска остаётся вязкой, липкой или мягкой даже через несколько суток.
• Слишком толстый слой. При нанесении слоя выше рекомендованной толщины (например, 150 мкм вместо 60–80 мкм) внешняя поверхность может образовать корку, тогда как нижние слои не успевают испарить растворители. Это вызывает длительную липкость или появление пузырей и кратеров при высыхании.
• Неправильная температура и влажность при нанесении. Если покраска проводится при температуре ниже +10 °C или при относительной влажности выше 85%, испарение растворителя замедляется. Особенно это критично для алкидных и акриловых составов, чувствительных к условиям окружающей среды.
• Нарушение межслойной выдержки. При нанесении следующего слоя до завершения высыхания предыдущего возникает эффект «запирания» летучих компонентов внутри. Это препятствует нормальному отверждению и приводит к появлению липкой пленки.
• Использование неподходящих инструментов. Применение валика с длинным ворсом для гладкой краски или слишком медленного распылителя снижает равномерность нанесения, нарушая структуру слоя и провоцируя избыток материала в отдельных участках.

Для устранения липкости, вызванной технологическими ошибками, требуется оценить всю цепочку нанесения: от подготовки поверхности до условий сушки. Часто помогает аккуратное удаление липкого слоя с последующим повторным окрашиванием с соблюдением регламентов производителя. В случае двухкомпонентных систем возможно нанесение корректирующего финишного слоя с точным соблюдением пропорций и условий полимеризации.

Как влажность и температура воздуха влияют на результат окрашивания

Высокая влажность воздуха замедляет испарение растворителей и влаги из краски, что может привести к сохранению липкости даже после визуального высыхания поверхности. При уровне влажности выше 80% акриловые и водоэмульсионные краски теряют способность к равномерной полимеризации, особенно при нанесении толстым слоем. Это увеличивает риск появления липких участков и дефектов адгезии.

Низкая температура, особенно ниже +10 °C, также препятствует нормальному отверждению красящих составов. При таких условиях теряется активность сшивающих компонентов, особенно у двухкомпонентных красок. Кроме того, в холоде краска становится вязкой, плохо распределяется по поверхности и склонна к образованию непросохших зон с постоянной липкостью.

Оптимальный диапазон температуры для большинства интерьерных и фасадных красок составляет от +18 до +25 °C. Влажность воздуха не должна превышать 65%. При наружных работах желательно избегать окрашивания в периоды утренней росы, дождя и высокой вечерней влажности, даже если температура находится в допустимом диапазоне.

Важно учитывать микроклимат помещения или открытой площадки не только во время нанесения, но и в течение нескольких часов после – именно в этот период происходит критическая стадия высыхания. Использование осушителей воздуха и тепловентиляторов позволяет стабилизировать условия и избежать образования липких участков на окрашенной поверхности.

Чем опасна липкая поверхность и к чему может привести игнорирование проблемы

Липкая поверхность краски становится активным накопителем загрязнений. Частицы пыли, ворс, насекомые и микроскопический мусор моментально прилипают к незастывшему слою, и удалить их без повреждения покрытия невозможно. Это не только ухудшает внешний вид, но и приводит к снижению износостойкости и долговечности отделки.

Повышенная липкость создает проблемы при эксплуатации окрашенных поверхностей. При контакте с одеждой, мебелью или другими предметами происходит частичное перенесение краски или её деформация. В интерьере это может вызывать постоянные загрязнения текстиля, а в промышленности – выход деталей из строя из-за прилипания пыли и механических включений.

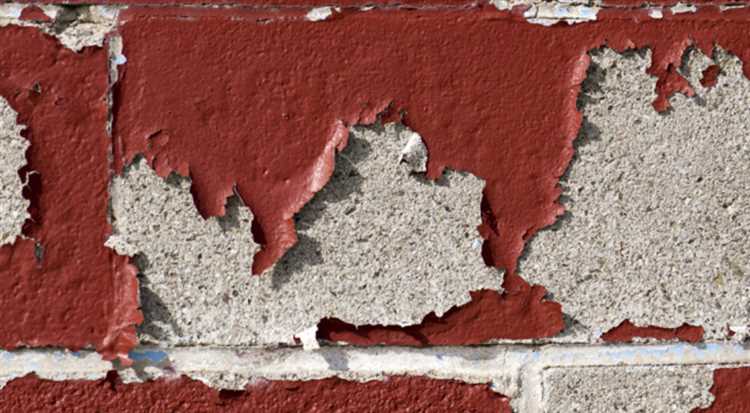

Игнорирование проблемы липкости ведет к ускоренному разрушению лакокрасочного слоя. Пористая структура незастывшего покрытия остается уязвимой к влаге и ультрафиолету, что вызывает трещины, пузырение и шелушение. Через 2–3 месяца после окрашивания дефекты становятся визуально заметными и требуют полной переделки отделки.

В условиях повышенной влажности или температуры липкая поверхность может вступать в реакцию с материалами рядом – например, с клеями, герметиками или пластмассами. Это вызывает химическую нестабильность покрытия и может привести к его разрушению или токсичному запаху, особенно в закрытых помещениях.

Чтобы избежать долговременных последствий, липкость необходимо устранять сразу после выявления. Проблемные зоны подлежат шлифовке, промывке обезжиривателем и повторной покраске с соблюдением температурного и технологического режима. Затягивание с ремонтом приводит к росту затрат и ухудшению эксплуатационных характеристик поверхности.

Пошаговые способы устранения липкости с уже окрашенной поверхности

Липкая краска на поверхности говорит о неполном высыхании или нарушении технологии. Чтобы устранить эту проблему, выполните следующие шаги.

1. Проверьте условия сушки.

   Убедитесь, что температура в помещении не ниже 15°C, а влажность воздуха не превышает 60%. При необходимости улучшите вентиляцию или примените осушитель воздуха.

2. Удалите излишки влаги.

   Если поверхность влажная, аккуратно промокните липкие участки сухой тканью без ворса, не трите, чтобы не повредить слой краски.

3. Примените тонкий слой разбавителя.

   Для масляных или алкидных красок нанесите мягкой кистью или губкой небольшой слой специального разбавителя, соответствующего типу краски. Это ускорит полимеризацию и уменьшит липкость.

4. Используйте мелкозернистую шлифовку.

   После полного высыхания (не менее 24 часов) обработайте поверхность наждачной бумагой с зерном 320–400, чтобы снять липкий верхний слой без повреждения краски.

5. Очистите поверхность от пыли.

   Удалите остатки шлифовки с помощью влажной губки или антистатической тряпки, дайте поверхности полностью высохнуть.

6. Нанесите защитный слой.

   После устранения липкости рекомендуется покрыть поверхность прозрачным матовым или глянцевым лаком, подходящим для типа краски, чтобы защитить покрытие и предотвратить повторную липкость.

7. Проведите повторное просушивание.

   Оставьте обработанную поверхность в хорошо проветриваемом помещении минимум на 48 часов без резких перепадов температуры и влажности.

Если после выполнения всех шагов липкость сохраняется, возможно, причина – несоответствие материалов или дефекты основы. В таких случаях потребуется полное удаление краски и повторное нанесение с соблюдением всех технологических норм.

Вопрос-ответ:

Почему краска остаётся липкой даже спустя несколько дней после нанесения?

Липкость краски после высыхания часто связана с нарушением технологического процесса. Причины могут быть разные: высокая влажность и низкая температура замедляют испарение растворителей, приводя к неполному высыханию. Кроме того, нанесение слишком толстого слоя краски или использование некачественных материалов влияет на химические реакции полимеризации. Иногда проблема возникает из-за несовместимости краски с основанием или предыдущим слоем. Для устранения нужно обеспечить правильные условия сушки и использовать рекомендованные производителем средства.

Можно ли устранить липкость краски уже после того, как она высохла, и как это сделать?

Да, есть несколько способов, которые помогают избавиться от липкости на уже высохшей поверхности. Вариант с протиранием поверхности спиртовым раствором или специальным обезжиривателем позволяет снять остатки неполностью высохших компонентов. Иногда помогает аккуратное шлифование мелкой наждачной бумагой с последующей очисткой пыли. Если проблема выражена сильно, можно нанести сверху тонкий слой защитного лака или повторно покрыть краску, убедившись, что все условия сушки соблюдены. Важно избегать слишком интенсивных механических воздействий, чтобы не повредить покрытие.

Как влажность и температура влияют на процесс высыхания краски и почему это важно учитывать?

Влажность и температура существенно влияют на скорость испарения растворителей в краске и протекание химических реакций, обеспечивающих затвердевание. При повышенной влажности вода в воздухе препятствует испарению, из-за чего краска может долго оставаться липкой. Низкая температура замедляет молекулярную активность, в результате краска сохнет медленнее или частично. Для корректного нанесения стоит выбирать время с подходящими погодными условиями или обеспечивать контролируемую температуру и вентиляцию в помещении. Это помогает избежать проблем с липкостью и повысить прочность покрытия.

Какие типы красок чаще всего вызывают проблему липкости и почему?

Липкость чаще наблюдается у красок на основе растворителей и у некоторых водоэмульсионных составов с высоким содержанием пластификаторов и замедлителей высыхания. Такие компоненты увеличивают время полимеризации, что в условиях неправильного микроклимата приводит к неполному высыханию. Акриловые и алкидные краски могут липнуть из-за несоблюдения рекомендаций по толщине слоя или нанесению в несколько подряд без достаточного промежутка. Для снижения риска стоит использовать краски проверенных производителей и внимательно следовать инструкциям по подготовке поверхности и нанесению.
