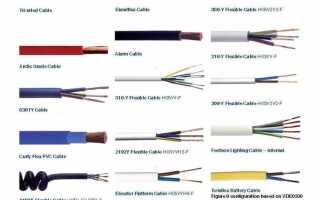

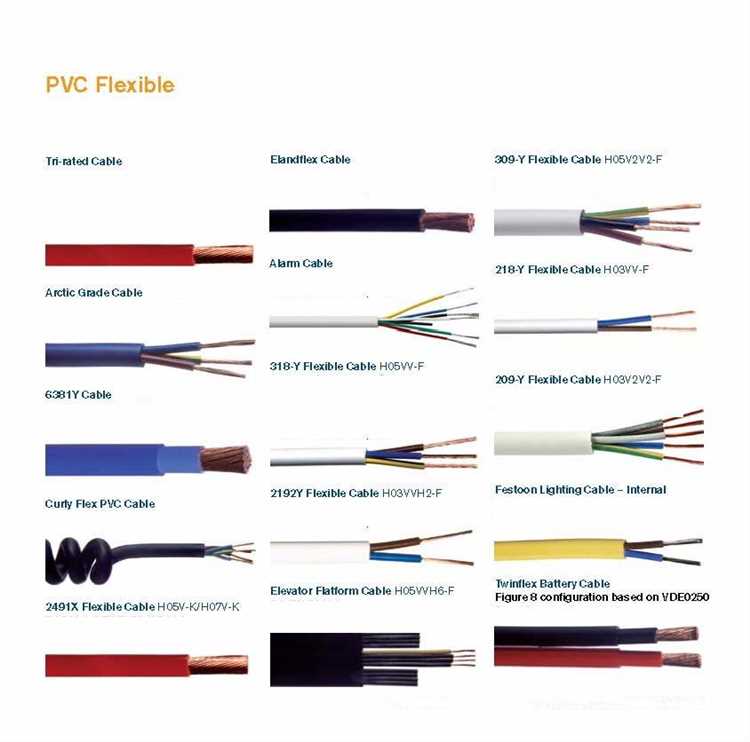

Выбор подходящего провода определяется не только его сечением, но и типом изоляции, материалом жилы, температурным и механическим режимом эксплуатации. Неправильно подобранный провод может привести к перегреву, потере напряжения или даже пожару. Поэтому важно разбираться в различиях между силовыми, монтажными, соединительными и другими видами проводников.
Силовые провода, например, предназначены для передачи электроэнергии в стационарных установках. Они изготавливаются преимущественно из меди или алюминия, имеют устойчивую к нагреву изоляцию (ПВХ, ПЭ, резина) и рассчитаны на длительную эксплуатацию под нагрузкой. Монтажные провода, наоборот, используются внутри электрооборудования и отличаются большей гибкостью, меньшими сечениями и упрощённой изоляцией.
Также важную роль играет назначение провода. Кабели для освещения, питания электродвигателей, подключения розеток или прокладки в земле имеют разные конструктивные особенности и стандарты. Например, ВВГ и ПВС – распространённые типы для бытовых сетей, в то время как NYM часто применяется в капитальном строительстве благодаря улучшенной защите от механических повреждений.
Перед выбором провода необходимо учитывать номинальное напряжение, токовую нагрузку, условия прокладки и допустимые изгибающие усилия. Использование провода не по назначению может привести к нарушению изоляции и выходу из строя всей системы. Поэтому правильная классификация и знание особенностей каждого типа – ключевой этап при проектировании и монтаже электрических сетей.

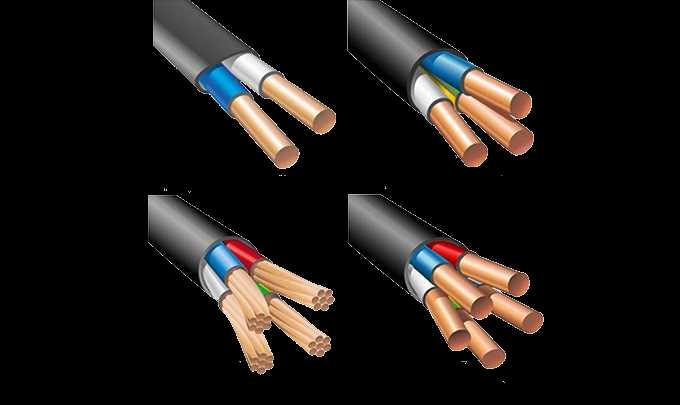

Чем отличаются силовые провода от сигнальных
Силовые провода предназначены для передачи электрической энергии в цепях с высоким током и напряжением. Они используются в распределительных щитах, силовых установках, системах электроснабжения. Основная задача – обеспечение устойчивой подачи питания к оборудованию при минимальных потерях. Для этого применяются жилы с большим сечением (от 1,5 до 240 мм² и более), как правило, из меди или алюминия, а изоляция рассчитана на напряжение до 1 кВ и выше, с повышенной термостойкостью и прочностью.
Сигнальные провода служат для передачи информации – аналоговых или цифровых сигналов с низким уровнем напряжения (обычно до 50 В) и минимальными токами. Их используют в системах автоматизации, телекоммуникациях, охранных и пожарных сигнализациях. Такие провода имеют малое сечение (0,2–1,0 мм²), экранированную или витую структуру для защиты от помех, особенно при прокладке рядом с силовыми линиями. Важны параметры сопротивления, емкости, экранирования, так как они напрямую влияют на качество передаваемого сигнала.
Основное различие между этими типами заключается в функции: одни подают мощность, другие – данные. Ошибки в применении могут привести к перегреву, помехам, сбоям в работе оборудования. При выборе важно учитывать требования к нагрузке, условия прокладки, уровень помехозащищённости и стандарты безопасности.

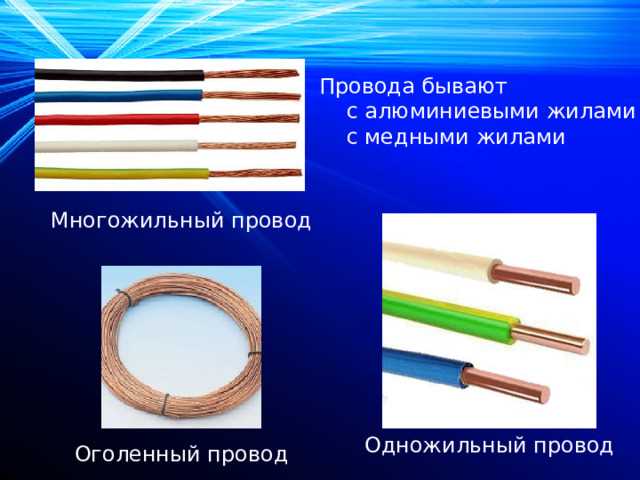

Какие типы проводов применяются для прокладки в земле
Для прокладки в земле используются исключительно кабели с повышенной механической прочностью и стойкостью к влаге, коррозии и агрессивным почвенным условиям. Наиболее распространённый тип – кабель марки ВБбШв, который оснащён стальной бронёй поверх ПВХ-изоляции. Эта броня защищает провод от повреждений при подземной укладке без дополнительного трубопровода.
Марка АВБбШв применяется в тех случаях, когда требуется алюминиевая токопроводящая жила. Эти кабели дешевле медных аналогов, но обладают меньшей токопроводимостью. Они подходят для распределительных сетей, где важно соблюсти баланс между стоимостью и допустимой нагрузкой.
Если необходимо обеспечить защиту от влаги и химических веществ в грунте, используется кабель ПвБбШв. Его изоляция выполнена из сшитого полиэтилена, который обладает высокой термостойкостью и устойчивостью к воздействию внешней среды. Такие кабели применяются в энергетических и промышленных сетях, где критически важна надёжность и срок службы.
При монтаже в районах с высокой подвижностью грунта или в зонах с потенциальной сейсмической активностью выбирают гибкие кабели с лентами из оцинкованной стали, такие как КГ-ХЛ. Однако для подземной прокладки они применяются только в защитных гофрированных трубах или специальных лотках.
Перед укладкой кабеля в землю необходимо провести анализ грунта, учесть глубину залегания и наличие подземных вод. Обязательным условием является использование сигнальной ленты и песчаной подушки, а также соблюдение минимально допустимого радиуса изгиба при монтаже.

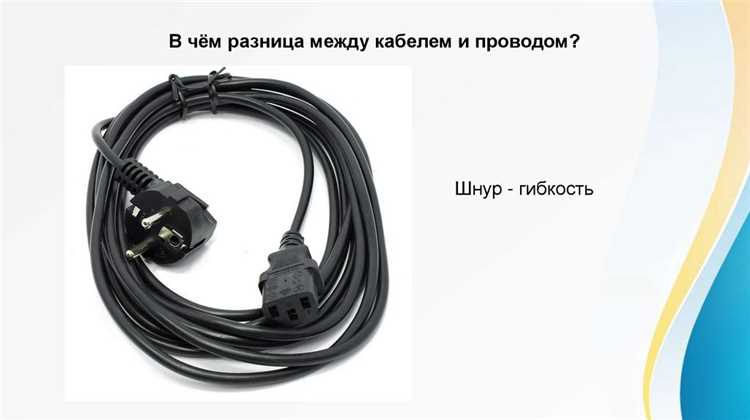

Что важно учитывать при выборе проводов для внутренней проводки
Первостепенное значение имеет материал токопроводящей жилы. Для внутренней электропроводки рекомендуется использовать медные провода, поскольку они обладают меньшим сопротивлением, долговечны и менее подвержены перегреву по сравнению с алюминиевыми аналогами.
Сечение жилы подбирается с учётом расчетной нагрузки. Например, при токе до 16 А (розеточные группы) оптимально использовать провода сечением 2,5 мм², для осветительных линий – 1,5 мм², а для мощных потребителей (водонагреватели, электроплиты) – от 4 мм² и выше. Недостаточное сечение приводит к перегреву и быстрому выходу из строя изоляции.
Тип изоляции напрямую влияет на безопасность. Для внутренней прокладки в стенах и по потолку предпочтительны кабели с двойной изоляцией, устойчивой к повышенной температуре и механическим повреждениям. Распространённые варианты: NYM, ВВГнг-LS и ПВС. NYM подходит для скрытой проводки, ВВГнг-LS – для помещений с повышенными требованиями по пожарной безопасности, ПВС – для гибкой разводки, но его не рекомендуется укладывать в стену без гофры.
Важно учитывать способ прокладки: для скрытой проводки в штробах лучше подходят кабели с плоским профилем, такие как ВВГнг, а для открытой – с защитной оболочкой, устойчивой к ультрафиолету и механическим воздействиям.
Провод должен соответствовать классу гибкости: для стационарной прокладки используют моножильные (жесткие) провода, например, ВВГ, а для распределительных коробок и участков, подверженных изгибу – многожильные, такие как ПВС или ШВВП.
При выборе провода необходимо учитывать маркировку: она содержит информацию о типе изоляции, количестве жил, сечении и климатическом исполнении. Пример: ВВГнг(А)-LS 3×2,5 – негорючий трехжильный кабель с малым дымовыделением, сечением 2,5 мм².
Не следует использовать провода без сертификатов соответствия. Только продукция, прошедшая проверку на соответствие ГОСТ или ТР ТС, гарантирует безопасность и надёжность работы электросети.

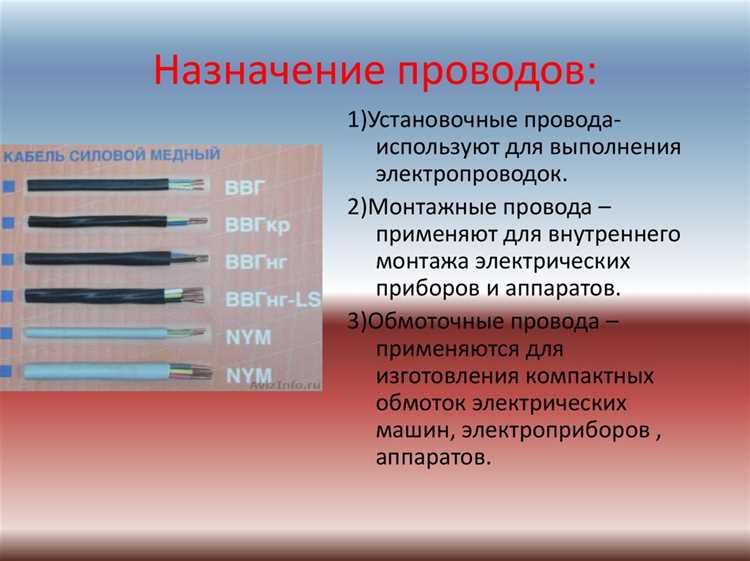

Особенности проводов для высокотемпературных условий
Провода, предназначенные для эксплуатации при высоких температурах, выбираются с учётом специфических требований к изоляции, токопроводящей жиле и термостойкости материалов. Основной критерий – устойчивость к температурным воздействиям свыше +150 °C, что исключает использование стандартных ПВХ-оболочек.
В таких условиях применяются провода с изоляцией из фторопласта (PTFE), кремнийорганических соединений или стекловолокна с пропиткой жаростойкими лаками. Например, марки ПВВМ, ПРКА, ПВСЭ обладают термостойкостью до +180–+250 °C и устойчивы к старению при длительной эксплуатации.
Токопроводящие жилы часто изготавливаются не только из меди, но и из сплавов с повышенной окалиностойкостью. Для подвижных соединений важна термостойкость в сочетании с гибкостью – в этом случае применяются многожильные жилы класса 5 или 6 по ГОСТ 22483.
Высокотемпературные провода также должны быть устойчивы к агрессивным средам, в том числе к маслам, кислотам, озону и ультрафиолету. Особенно это актуально для установок в металлургии, авиации и энергетике, где сочетание высоких температур и химического воздействия – норма.
При монтаже учитывается радиус изгиба, так как изоляция на основе кремнийорганики или стекловолокна может быть чувствительна к механическим перегрузкам. Не допускается укладка таких проводов в условиях сильной вибрации без использования амортизирующих элементов.
Выбор должен основываться на точных параметрах окружающей среды: рабочая температура, наличие коррозионных факторов, длительность температурных пиков. Отклонение от требований приводит к преждевременному выходу из строя изоляции и риску короткого замыкания.

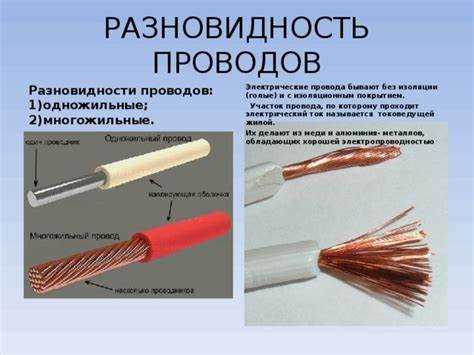

Какие провода применяются в слаботочных системах
Слаботочные системы включают охранную сигнализацию, видеонаблюдение, телефонную связь, интернет-сети и автоматизацию. Для таких систем применяются специализированные кабели с минимальными потерями сигнала и высокой гибкостью при монтаже.
- Кабель витая пара (UTP, FTP, STP): используется для локальных сетей и IP-телефонии. Чаще всего применяют категории 5e и 6, обеспечивающие передачу данных на скорости до 1 Гбит/с и выше. Экранированные варианты (FTP, STP) предпочтительны при наличии внешних электромагнитных помех.
- Коаксиальный кабель (RG-6, RG-59): актуален для аналогового видеонаблюдения (CCTV) и систем спутникового телевидения. RG-59 применяется на коротких расстояниях, а RG-6 – для более длинных линий за счёт меньшего затухания.
- Шлейфы и монтажные провода (например, МГТФ, ПВ3): используются для соединений внутри устройств и щитов сигнализации. Провода МГТФ устойчивы к температуре и обладают высокой гибкостью, что важно при укладке в ограниченном пространстве.
- Кабели СКС (структурированных кабельных систем): часто имеют маркировку типа «КВК», «КВК-П», где в одном кабеле объединены коаксиальный и питающий провод. Применяются для видеонаблюдения, упрощая прокладку и снижая затраты на кабельную инфраструктур

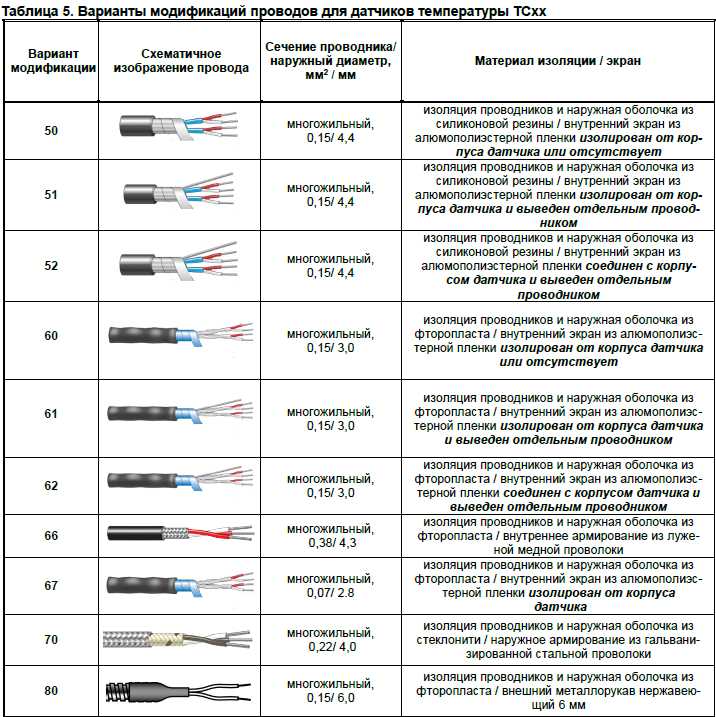

Отличия между одножильными и многожильными проводами
Одножильные провода состоят из одного металлического сердечника, обычно меди или алюминия, с изоляцией. Многожильные провода формируются из множества тонких проволок, скрученных вместе внутри одной изоляционной оболочки.
- Гибкость: Многожильные провода значительно более гибкие, что облегчает прокладку в сложных конструкциях и на изгибах. Одножильные провода жестче, лучше подходят для стационарных монтажей без частого перемещения.
- Токопроводимость: При одинаковом сечении многожильный провод обычно имеет чуть выше суммарную площадь проводников, что минимально улучшает токопроводимость, однако разница несущественна.
- Механическая прочность: Одножильные провода более устойчивы к механическим повреждениям при статическом монтаже. Многожильные при многократных изгибах могут быстрее разрушаться из-за усталости металла.
- Области применения:
- Одножильные: внутренняя электропроводка зданий, электрические панели, стационарное оборудование.
- Многожильные: переносные кабели, гибкие соединения, электроинструменты, подвижные части оборудования.
- Монтаж: Одножильные проще поддаются пайке и винтовым соединениям, так как торец не расслаивается. Многожильные требуют обжимных клемм или специальных наконечников для надежного контакта.
- Стоимость: Из-за более сложного производства многожильные провода часто дороже одножильных при равных параметрах сечения.
Рекомендации по выбору:
- Для фиксированной проводки в помещениях предпочтительны одножильные провода с учетом надежности и простоты монтажа.
- Для мобильных и вибронагруженных условий оптимальны многожильные, обеспечивающие устойчивость к деформациям.
- При использовании многожильных проводов важно обеспечить качественные наконечники и контакты для предотвращения перегрева.
Вопрос-ответ:
Какие основные типы проводов существуют и чем они отличаются по конструкции?
Провода делятся на одножильные и многожильные. Одножильные состоят из одного толстого металлического проводника, обеспечивающего высокую прочность и стабильность сечения, но менее гибкие. Многожильные состоят из множества тонких жил, скрученных вместе, что придает проводу гибкость и устойчивость к многократным изгибам. Выбор зависит от условий эксплуатации и требований к механической нагрузке.
Для каких целей используются силовые провода, и чем они отличаются от сигнальных?
Силовые провода предназначены для передачи электрической энергии и рассчитаны на большие токи и напряжения. Они имеют более толстую изоляцию и жилы с увеличенным сечением. Сигнальные провода служат для передачи данных или управляющих сигналов, поэтому их токи и напряжения низкие, а конструкция ориентирована на минимизацию помех и сохранение целостности сигнала. Важно правильно подобрать тип провода для конкретной задачи.
Какие характеристики определяют выбор проводов для прокладки в земле?
Для прокладки в земле выбирают провода с повышенной защитой от влаги, коррозии и механических повреждений. Обычно используются бронированные или с прочной наружной оболочкой из полиэтилена или ПВХ. Также важен показатель температуры эксплуатации и устойчивость к агрессивным средам почвы. Эти параметры обеспечивают долгий срок службы и безопасность.
В чем преимущества использования проводов с изоляцией из сшитого полиэтилена по сравнению с обычным ПВХ?
Изоляция из сшитого полиэтилена обладает большей термостойкостью и химической устойчивостью. Она лучше сохраняет свои свойства при повышенных температурах, снижает риск старения и трещинообразования. Это делает такие провода более надежными в сложных условиях эксплуатации, например, при высоких температурах или агрессивных средах, в отличие от ПВХ, который быстрее изнашивается.
Какие провода применяются в слаботочных системах и чем они отличаются от силовых?
В слаботочных системах используются провода с тонкими жилами и высокой экранировкой для защиты от помех, например, витая пара, коаксиальные кабели или телефонные провода. Их основная задача — передача низковольтных сигналов с минимальными искажениями. Они отличаются от силовых тем, что не рассчитаны на большие токи, имеют меньшие сечения и акцент на качество передачи данных, а не на передачу энергии.
Какие основные типы проводов существуют и как они различаются по назначению?
Провода классифицируются в первую очередь по типу жил и области применения. Одножильные провода состоят из одного металлического проводника и подходят для стационарных установок с минимальной подвижностью. Многожильные провода содержат множество тонких жил, что обеспечивает гибкость и устойчивость к изгибам, их часто используют в подвижных частях оборудования. По назначению выделяют силовые провода для передачи электроэнергии, сигнальные для передачи данных и управления, а также специальные — например, огнестойкие или с повышенной термостойкостью для работы в экстремальных условиях.
