Почему моргает светодиодная лампа в выключенном состоянии

Светодиодная лампа, продолжающая мигать после выключения света – признак нарушения в электрической цепи. В большинстве случаев это связано с конструкцией выключателя или особенностями электропроводки. Чаще всего моргание наблюдается в схемах с подсветкой выключателя, диммером или при наличии слаботочных утечек через проводку.

Причина заключается в том, что светодиоды требуют минимального напряжения для активации драйвера. Даже незначительный ток, проходящий через выключатель с неоновой подсветкой, способен вызвать кратковременное свечение. Такие токи не представляют опасности, но могут указывать на нестабильность цепи или некачественные соединения, особенно в старых проводках.

Для устранения проблемы необходимо определить тип выключателя: с подсветкой, диммером или классический. Варианты решения включают замену выключателя на модель без встроенной индикации, установку гасящего резистора (RC-цепочки) параллельно лампе или проверку заземления и нуля в распределительной коробке. Особенно важно исключить возможность подключения фазы через нулевой провод, что является грубым нарушением ПУЭ.

Если светодиодная лампа моргает при выключенном выключателе в новой электросети, причина может быть в некачественном драйвере самой лампы. В таких случаях рекомендуется использовать лампы с функцией подавления остаточного тока или проверить их на другой линии питания.

Причины остаточного напряжения в сети после выключения

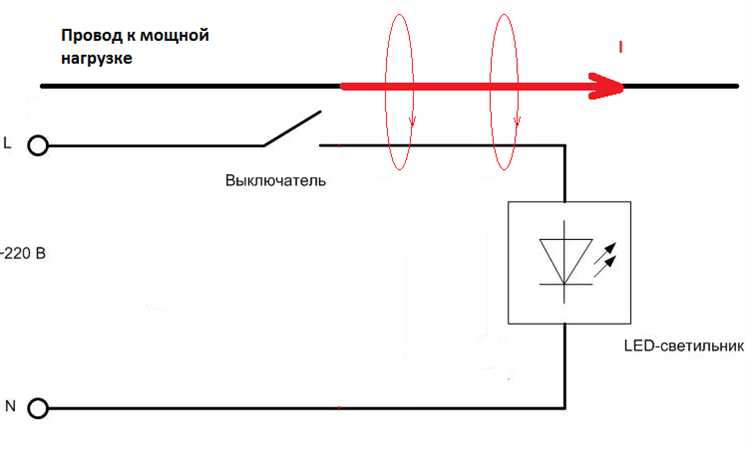

Другим фактором является наличие длинных линий электропроводки с высокой емкостной связью между проводами. При размыкании цепи эта емкость продолжает «подпитывать» нагрузку, особенно если в сети используются двухпроводные схемы без чёткого разделения фазного и нулевого проводника. Светодиодная лампа чувствительна даже к незначительным потенциалам, что приводит к её периодическому миганию.

Также остаточное напряжение может возникать из-за неправильной разводки, при которой ноль не подключается напрямую, а проходит через коммутационное устройство. В таких схемах размыкание фазы не гарантирует полного исчезновения напряжения на патроне лампы, что провоцирует ложные включения.

Ещё одной причиной являются устройства с импульсными блоками питания или сенсорными выключателями, оставляющие паразитные напряжения на выходе. Они могут сохранять заряд в сглаживающих конденсаторах и передавать его в лампу, провоцируя мигание. Это особенно актуально для многоклавишных выключателей с управлением по слабому току.

Для устранения остаточного напряжения рекомендуется демонтировать подсвечивающий элемент выключателя или заменить его на модель без индикации. В случаях с паразитной емкостью – установить RC-цепочку (резистор и конденсатор) параллельно лампе, чтобы рассеивать накопленный заряд. Также стоит проверить разводку на предмет правильности фазы и нуля, исключив ошибки в монтаже.

Роль индикаторной подсветки выключателя в мерцании лампы

Индикаторная подсветка выключателя – встроенный светодиод или неоновая лампа, предназначенная для обозначения положения выключателя в темноте. При этом она подключается параллельно разомкнутому контакту выключателя и последовательно с нагрузкой. Это означает, что ток, питающий индикатор, проходит через лампу даже в выключенном состоянии.

В случае с обычными лампами накаливания такой ток недостаточен для их свечения. Однако для светодиодных источников света, особенно с низким порогом включения драйвера, даже минимальный ток в доли миллиампер может вызвать кратковременные импульсы – в результате чего лампа начинает периодически моргать.

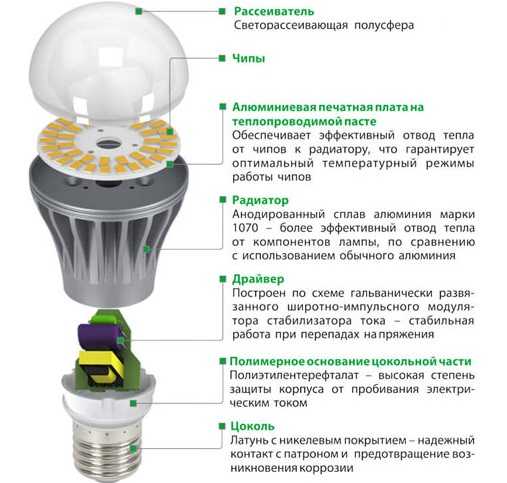

Основная причина мерцания заключается в накоплении энергии в конденсаторе драйвера светодиода. Когда индикаторная лампа позволяет току течь через лампу, драйвер заряжается до определённого порога. Как только он достигается, происходит короткий всплеск напряжения – светодиод загорается на долю секунды, а затем цикл повторяется.

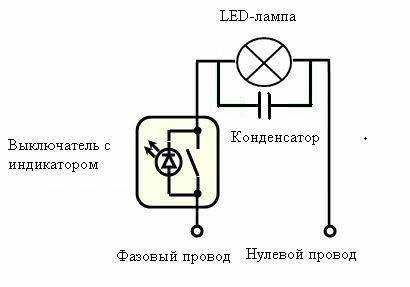

Чтобы устранить мерцание, вызванное подсветкой выключателя, рекомендуется либо отключить индикаторную подсветку, либо заменить её на выключатель без подсветки. Альтернативный способ – установка дополнительного шунтирующего элемента (например, конденсатора X2 на 0,1 мкФ) параллельно лампе, чтобы снизить эффект накопления напряжения.

Также важно учитывать, что не все LED-лампы одинаково чувствительны к токам утечки. Качественные модели с встроенными схемами защиты от остаточного напряжения менее подвержены такому мерцанию даже при наличии подсветки выключателя.

Влияние схемы подключения лампы на её поведение в выключенном состоянии

Схема подключения светодиодной лампы напрямую влияет на её работу после разрыва цепи. Наиболее часто причиной моргания при выключенном выключателе становится схема с разрывом только фазного или только нулевого провода. Это создаёт условия для поступления остаточного тока через нагрузки или наводки.

На практике встречаются три распространённые ошибки подключения:

• Разрыв нулевого провода выключателем вместо фазного. В этом случае фаза остаётся на патроне, и при наличии наводок или паразитных токов в цепи лампа может кратковременно загораться.
• Использование двухклавишных или проходных выключателей с неправильным подключением проводов. При ошибке одна из линий остаётся под напряжением даже в «выключенном» положении.
• Подключение с нарушением симметрии фаз в многоканальных выключателях – возникает потенциал между лампами, особенно в системе с общей нейтралью.

Для исключения моргания важно соблюдать следующие рекомендации:

1. Контролировать, чтобы выключатель разрывал именно фазу, а не ноль. Это легко проверить индикаторной отвёрткой.
2. Избегать использования общего нуля для разных групп ламп, особенно при комбинированных схемах с несколькими выключателями.
3. Проверять отсутствие остаточного напряжения мультиметром после выключения цепи. Если напряжение выше 10–15 В, возможны проблемы в разводке или утечки через неоновые индикаторы, конденсаторы, слаботочные цепи.

При необходимости устранить эффект моргания на уровне схемы, можно использовать демпфер в виде RC-цепочки (резистор и конденсатор) или установить шунтирующее сопротивление, подобранное под мощность лампы. Это эффективно подавляет наводки и предотвращает самопроизвольное загорание.

Как проверить электропроводку при самопроизвольном моргании лампы

Первым шагом следует отключить питание на распределительном щите, чтобы исключить риск поражения электрическим током. После этого нужно снять крышку выключателя и визуально осмотреть соединения проводов. Часто причиной моргания становится неплотный контакт в клеммах или использование скруток без пайки и зажима.

Проверьте наличие подсветки в выключателе. Если она встроена, временно отключите её и снова протестируйте напряжение на лампе. Часто именно ток через подсветку вызывает накопление заряда в драйвере светодиодной лампы, что приводит к кратковременному вспыхиванию.

Если проводка смонтирована в одной трубе с другими кабелями, проверьте наличие наводок. Для этого достаточно измерить напряжение между нулевым и заземляющим проводом при отключённой нагрузке. Значения выше 10 В указывают на паразитную индукцию, особенно в длинных линиях.

Особое внимание уделите состоянию изоляции жил. Для этого потребуется мегаомметр – он позволяет измерить сопротивление изоляции. Показания ниже 0,5 МОм свидетельствуют о повреждении и необходимости замены участка кабеля.

Также важно убедиться в правильности подключения: нулевой провод должен быть подан непосредственно на лампу, а фазный – разрываться выключателем. Если фаза и ноль перепутаны, лампа может реагировать даже на минимальные токи утечки или импульсы с соседних линий.

Способы устранения моргания без замены светильника

Для устранения моргания светодиодной лампы при выключенном выключателе рекомендуется выполнить несколько проверок и корректировок в электросхеме и оборудовании. Первый шаг – проверить и устранить остаточное напряжение на лампе, которое часто вызывает кратковременное загорание диодов.

Установка параллельного конденсатора емкостью 0,1–0,22 мкФ между фазным и нейтральным проводом уменьшит влияние емкостных токов, вызывающих подзарядку лампы. При этом тип конденсатора должен быть предназначен для работы в электросети (например, X2).

Если используется выключатель с индикаторной подсветкой, целесообразно заменить его на обычный механический выключатель без подсветки, так как минимальный ток через подсветку может вызывать мерцание.

Для устранения паразитных токов можно применить дополнительный дроссель или стабилизатор тока, которые уменьшают просачивание напряжения через выключатель.

Проверка правильности подключения проводов также важна. Часто моргание возникает при перекрестном подключении нейтрали и фазы или при наличии незаземленных участков цепи.

Когда необходимо заменить лампу или установить дополнительный резистор

Если светодиодная лампа продолжает мигать после проверки и устранения внешних причин (например, индикаторной подсветки выключателя или остаточного напряжения в сети), следует рассмотреть замену самой лампы. Частая причина моргания – внутренний дефект драйвера или нестабильная электронная начинка, особенно в недорогих моделях.

При выборе новой лампы стоит отдавать предпочтение моделям с улучшенной схемой подавления помех и встроенным резистором. Если замена невозможна или нежелательна, установка дополнительного резистора параллельно лампе эффективно снижает влияние слабых токов утечки, вызывающих моргание. Типичное значение резистора – 100 кОм при мощности 0,25 Вт, но выбор зависит от конкретной схемы и напряжения сети.

Монтаж резистора должен выполняться на клеммах лампы с соблюдением правил безопасности и с учетом полной изоляции элементов. В случае с диммируемыми светодиодными лампами применение резистора требует согласования с характеристиками диммера, чтобы не ухудшить качество регулировки яркости.

Если моргание сохраняется после установки резистора, рекомендуется заменить лампу на другую модель с более качественным драйвером или полностью перейти на другую технологию светильника, учитывая совместимость с электрооборудованием.

Вопрос-ответ:

Почему светодиодная лампа моргает, если выключатель отключен?

Часто моргание вызвано остаточным напряжением в цепи. Это может происходить из-за тонкого проводника, емкостной связи между жилами или особенностей выключателя с подсветкой. Даже при выключенном выключателе небольшое напряжение проходит через лампу, вызывая слабое мерцание.

Как определить, что проблема связана именно с выключателем, а не с лампой или проводкой?

Для проверки можно временно заменить лампу на другую или отключить выключатель и проверить с помощью тестера наличие напряжения на клеммах. Если лампа продолжает моргать с разными лампами, стоит осмотреть выключатель — особенно если в нем есть индикаторная подсветка, которая пропускает небольшой ток.

Можно ли устранить моргание без полной замены лампы или выключателя?

Да, иногда помогает установка дополнительного резистора или конденсатора параллельно лампе. Это снижает влияние остаточного тока, стабилизируя напряжение и устраняя мерцание. Такой метод подходит, если моргание вызвано слабым током через подсветку выключателя.

Как влияет схема подключения на поведение светодиодной лампы в выключенном состоянии?

Если выключатель разрывает фазу, то после отключения напряжение на лампе отсутствует, и моргания не происходит. Если разрыв происходит в нуле, лампа может оставаться под небольшим напряжением через фазу, что вызывает мерцание. Правильное подключение фазного провода к выключателю снижает риск подобных проблем.

Когда следует менять лампу на другую модель, чтобы избежать моргания?

Если моргание связано с конструктивными особенностями лампы, например, низким порогом срабатывания драйвера или плохой фильтрацией пульсаций, стоит выбрать лампу с другим типом драйвера или более высокой мощностью. Лампы с качественной электроникой и встроенной фильтрацией работают стабильнее в условиях нестабильного напряжения.
