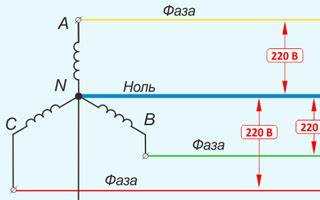

Нулевой провод в однофазных и трёхфазных электрических сетях предназначен для замыкания электрической цепи и обеспечения симметрии фазных нагрузок. При корректной работе сети его потенциал должен быть близок к нулю. Однако на практике на нулевом проводе нередко фиксируется напряжение – от нескольких вольт до десятков. Это явление указывает на отклонения в схеме или подключении, требующие немедленного анализа.
Одной из частых причин появления напряжения является обрыв или ослабление контакта нулевого проводника на участке между источником питания и потребителем. При этом часть токов может замыкаться через заземляющие элементы, что создаёт паразитные потенциалы на корпусах оборудования. Особенно это опасно при отсутствии системы уравнивания потенциалов.
Другой причиной становится перекос фазной нагрузки в трёхфазных сетях. При неравномерном распределении токов по фазам и слабом или нестабильном нулевом соединении возникает смещение нейтрали, что приводит к появлению напряжения на нулевом проводе. Это чревато повреждением электроприборов из-за отклонений от номинального напряжения.
На практике также встречаются случаи, когда напряжение на нуле обусловлено индукцией от соседних силовых линий или наличием обратных токов, вызванных нештатными режимами работы источников тока. Особенно это характерно для протяжённых кабельных линий с плохой экранировкой или параллельной прокладкой с высоковольтными трассами.
Для устранения напряжения на нулевом проводе важно проверить целостность соединений, замерить сопротивление заземления, проконтролировать симметрию нагрузки и исключить обратные токи в системе. Игнорирование проблемы может привести к поражению электрическим током и выходу из строя оборудования.
Как измерить напряжение на нулевом проводе мультиметром
Для измерения напряжения на нулевом проводе требуется цифровой или аналоговый мультиметр с функцией измерения переменного напряжения. Работа должна проводиться только при отключённой нагрузке, чтобы исключить ложные показания из-за падения напряжения на активных потребителях.
- Установите мультиметр в режим измерения переменного напряжения (AC Voltage), выбрав диапазон 600 В или автоматически определяемый, если прибор поддерживает автоопределение.
- Подключите черный щуп к заземляющему контакту в розетке или к корпусу электрощита, если он надёжно заземлён. Это будет эталонная точка.
- Красным щупом коснитесь нулевого провода. При измерении в розетке – это контакт, соответствующий нулевой фазе (обычно левый при правильной установке, но требуется проверка по схеме).
Если напряжение на нулевом проводе превышает 5 В, это может указывать на:
- обрыв нейтрали в распределительном щите или вводном кабеле,
- повышенное сопротивление в точке соединения нуля,
- наличие тока утечки или паразитной индукции при длинной линии и отсутствии заземления,
- неправильную последовательность подключения PEN и PE проводников в старых системах TN-C.
Для точной диагностики измерение следует повторить на входе распределительного щита, при этом отключив все автоматы. Если напряжение сохраняется, причина в сети до ввода. При отсутствии – проблема в распределении нагрузки внутри объекта.
Когда напряжение на нуле считается опасным для оборудования
Напряжение на нулевом проводе может представлять опасность, если его уровень превышает 10 В относительно земли. Для большинства бытовых приборов и электроники такое отклонение способно вызвать некорректную работу, ложные срабатывания, перегрев блоков питания или даже выход из строя управляющих модулей.
Особенно чувствительны к такому напряжению импульсные блоки питания, применяемые в телевизорах, компьютерах, маршрутизаторах. При наличии постоянного потенциала на «нуле» токи утечки и наводки в заземляющем контуре могут повредить микросхемы или вызвать разрушение изоляции.
Для трёхфазных нагрузок напряжение на нулевом проводе выше 15 В может свидетельствовать о неравномерной нагрузке по фазам или обрыве нейтрали. Это опасно для электродвигателей, которые при перекосе фаз получают несимметричное питание, что приводит к перегреву обмоток и снижению ресурса.
В сетях TN-C при плохом контакте PEN-проводника напряжение на нулевом может подниматься до 100 В и выше. Это особенно критично для систем с независимым заземлением, где в результате возникает потенциал между нулём и «землёй». В этом случае возможен пробой изоляции и ток утечки через корпус оборудования, что повышает риск возгорания или поражения током.
Для защиты оборудования рекомендуется регулярно контролировать разность потенциалов между нулевым проводом и заземлением. При обнаружении устойчивого напряжения выше 5–10 В следует проверить состояние нулевого и заземляющего проводников, а также качество соединений в распределительных щитах. В многоквартирных домах необходимо исключить обрыв нуля на вводе или в этажных щитках.
Влияние обрыва нулевого провода на появление напряжения

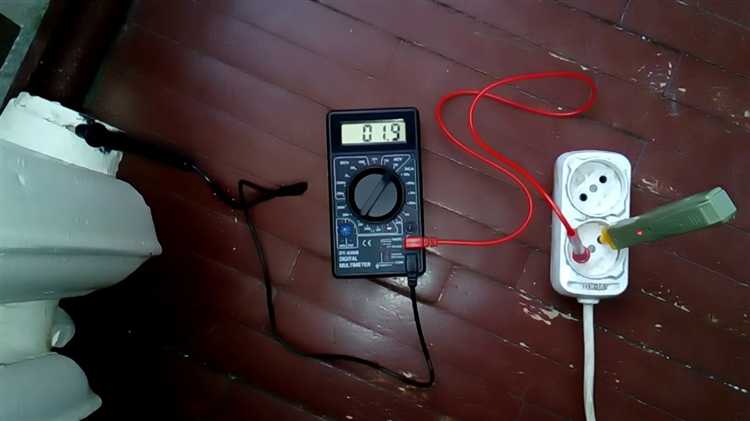

Обрыв нулевого провода вызывает нарушение работы электрической сети, что приводит к возникновению напряжения на нулевом проводе. В обычном состоянии нулевой провод служит для выравнивания потенциалов и создания безопасного замкнутого контура. Когда этот провод обрывается, нагрузка начинает распределяться неравномерно, и на фазах может возникать напряжение, которое выходит за пределы нормальных значений.
В трёхфазных системах обрыв нулевого провода приводит к появлению так называемого «плавающего» напряжения. Это означает, что напряжение между фазами и нейтралью может варьироваться от 100 В до 300 В. Такое отклонение создаёт опасность для техники, так как устройства, не рассчитанные на такие перепады, могут выйти из строя из-за перегрузки или короткого замыкания.
В однофазных системах при обрыве нулевого провода напряжение на нуле может подняться до 220 В относительно земли. Это может привести к тому, что корпуса электроприборов, подключённых к системе, окажутся под высоким напряжением, что создаёт риск поражения электрическим током, особенно если устройства не имеют защитного заземления.
Рекомендуется устанавливать реле контроля напряжения, которые будут отключать оборудование при превышении пороговых значений. Важно также регулярно проверять целостность нулевого провода и заземления, особенно в местах с плохими условиями для электрических соединений. Обрыв нулевого провода является серьёзной угрозой и требует немедленного устранения неисправности для обеспечения безопасности эксплуатации оборудования.
Почему возникает напряжение между нулём и землёй
Напряжение между нулевым проводом и землёй возникает из-за нескольких факторов, связанных с особенностями электросетей и их эксплуатации. В основном это связано с сопротивлением проводников, состоянием заземления и различными помехами в электрической системе.
Одной из причин является сопротивление проводников, которое всегда присутствует, даже если оно минимально. Когда через нулевой провод проходит ток, его сопротивление может вызвать падение напряжения, особенно если провод имеет значительную длину или плохую проводимость. Это может привести к тому, что на нуле появляется напряжение относительно земли.
Другим важным фактором является наличие плохого заземления. В случае недостаточной проводимости заземляющего контура электрическое сопротивление между нулём и землёй увеличивается, что может стать причиной возникновения разности потенциалов. Такой эффект наблюдается в старых или плохо обслуживаемых электрических системах.
Также причиной напряжения между нулём и землёй может быть наличие помех в сети. Электрические приборы, особенно те, которые используют индуктивные или ёмкостные элементы, могут создавать такие помехи, влияя на электросеть и повышая потенциал на нулевом проводе. Эти помехи могут быть вызваны как внутри здания, так и снаружи, если в сети есть устройства с большим потреблением энергии.
Для предотвращения таких ситуаций важно регулярно проверять состояние заземляющих устройств, а также использовать качественные и соответствующие стандартам материалы при прокладке проводки. В случае возникновения подозрений на проблемы с нулевым проводом или заземлением, рекомендуется провести измерения с помощью мультиметра, чтобы убедиться в отсутствии напряжения между нулём и землёй. Также необходимо регулярно проверять состояние всей электросистемы и устранять потенциальные повреждения.
- Регулярная проверка заземляющих устройств.
- Использование качественных материалов для проводки.
- Проверка на наличие помех в сети.
- Измерение напряжения между нулём и землёй с помощью мультиметра.
Как определить утечку тока на нулевой провод
Для выявления утечки тока на нулевом проводе, прежде всего, необходимо использовать мультиметр. Для этого выполните следующие шаги:
1. Отключите питание всех электрических устройств и системы в целом для безопасных измерений.
2. Настройте мультиметр на измерение тока (амперы) и подключите щупы устройства к цепи: красный щуп к нулевому проводу, а черный – к заземлению.
3. Проверьте показания мультиметра. Если ток превышает нормальные значения (обычно менее 1 мА для жилых помещений), это может свидетельствовать о наличии утечки.
4. Используйте тестер для изоляции, чтобы проверять целостность проводки. Если результат теста покажет отклонения, это указывает на повреждение изоляции или неправильную работу устройства.
5. Применяйте специализированные устройства для точного определения места утечки. Если мультиметр не дает четких результатов, можно использовать дифференциальные токовые трансформаторы или специальные приборы для поиска утечек.
6. Протестируйте оборудование, подключенное к системе. Иногда утечка тока может происходить из-за неисправности в одном из устройств, подключенных к нулевому проводу.
Рекомендуется регулярно проводить проверку электрической системы, чтобы избежать опасных ситуаций, связанных с утечкой тока.
Влияние неравномерной нагрузки в трёхфазной сети на ноль
Неравномерная нагрузка в трёхфазной сети приводит к появлению напряжения на нулевом проводе, что может нарушить баланс и повысить риски для оборудования. В идеальном случае, при сбалансированной нагрузке, токи в каждой из фаз должны быть равными, а напряжение на нуле стремится к нулю. Однако при неравномерной нагрузке фазовые токи становятся различными, что вызывает смещение нейтрали и появление напряжения на нулевом проводе.
Когда одна или несколько фаз перегружены, токи, проходящие через них, не компенсируются токами других фаз. В результате этого на нейтрали возникает потенциал, пропорциональный разнице нагрузок между фазами. Это напряжение может достичь опасных уровней, что представляет угрозу для электрических приборов и безопасности пользователей.
Для предотвращения подобных проблем необходимо регулярно мониторить баланс нагрузки между фазами и при необходимости перераспределять нагрузку, чтобы снизить вероятность появления избыточного напряжения на нулевом проводе. Также рекомендуется использовать специальные устройства, такие как фазовращатели или балансировщики нагрузки, чтобы минимизировать неравномерность токов в фазах.
Кроме того, при проектировании и эксплуатации электрических систем важно учитывать характеристики подключаемых нагрузок, их мощность и коэффициент мощности. Несоответствие этих параметров может привести к перегрузке фаз и возникновению напряжения на нуле. Регулярная проверка состояния проводки и оборудования позволяет обнаружить потенциальные неисправности до того, как они приведут к серьёзным последствиям.

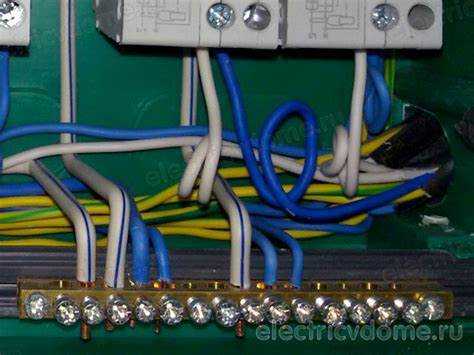

Причины появления потенциала на нулевом проводе в частных домах
Еще одной причиной является большое расстояние от дома до распределительного щита, что может увеличить сопротивление проводников, особенно если используются некачественные или устаревшие кабели. В таких случаях даже малые нагрузки могут создавать значительное напряжение на нуле, что может негативно сказаться на работе электроприборов.
Влияние разрывов или плохих соединений в нулевом проводе также немаловажно. Когда соединения между нулевым проводом и заземлением или распределительным щитом ослаблены, это может привести к повышению потенциала на нуле. Такого рода проблемы часто возникают из-за коррозии контактов или механических повреждений проводки.
Наличие утечек тока в электропроводке или приборы с дефектами изоляции могут также способствовать появлению потенциала на нулевом проводе. Эти утечки создают дополнительную нагрузку на проводку и увеличивают вероятность возникновения напряжения на нуле.
Наконец, проблема может быть связана с некорректным заземлением. Если система заземления не подключена должным образом, или заземляющий провод не имеет нужной проводимости, это может привести к повышению потенциала на нулевом проводе, особенно в условиях большой нагрузки.
Как устранить паразитное напряжение на нулевом проводе

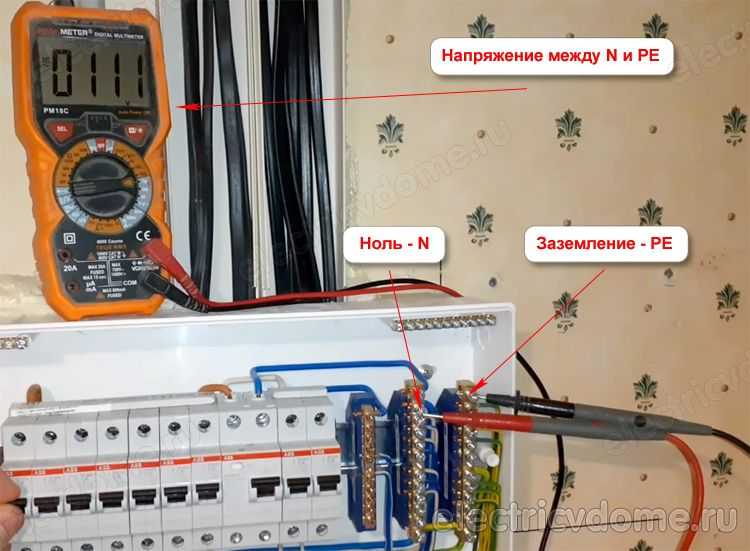

Паразитное напряжение на нулевом проводе возникает по причине неравномерного распределения токов, плохой изоляции или нарушения соединений. Чтобы устранить это явление, необходимо провести несколько ключевых шагов.
Во-первых, важно проверить правильность подключения нулевого провода в распределительном щите. Нулевой провод должен быть надежно соединен с землей на главном распределительном щите, что позволяет избежать появления паразитных напряжений.
Во-вторых, стоит обратить внимание на качество изоляции проводов. Если изоляция повреждена, это может привести к утечке тока и возникновению паразитного напряжения. Необходимо заменить поврежденные участки проводки, а также провести регулярную проверку состояния изоляции.
Также следует проверить соединения на всех уровнях электрической сети. Плохие контакты могут вызвать возникновение напряжений из-за увеличенного сопротивления. Каждое соединение должно быть тщательно зафиксировано и проверено на надежность.
Важным шагом является выравнивание нагрузки на фазах. Неравномерное распределение потребляемой мощности между фазами приводит к возникновению тока на нулевом проводе. Для решения этой проблемы следует равномерно распределять электрические нагрузки между фазами, что предотвратит возникновение паразитного напряжения.
Наконец, рекомендуется установить устройства защиты от перенапряжений. Такие устройства помогут защитить систему от возможных скачков напряжения, которые могут повлиять на состояние нулевого провода.
Вопрос-ответ:
Почему на нулевом проводе может появляться напряжение?
На нулевом проводе может возникать напряжение по нескольким причинам, среди которых неправильное подключение, повреждения проводки, проблемы с заземлением или неравномерная нагрузка в сети. Например, при обрыве нулевого провода в сети напряжение на нуле может быть вызвано перепадом потенциала, который возникает из-за различий в напряжении на фазах.
Как измерить напряжение на нулевом проводе?
Для измерения напряжения на нулевом проводе необходимо использовать мультиметр. Установите прибор в режим измерения переменного напряжения (AC). Подключите один щуп к нулевому проводу, а второй — к заземляющему конттуру или фазовому проводу. Если прибор покажет напряжение, то это свидетельствует о проблемах в проводке или подключении.
Какие факторы могут повлиять на величину напряжения на нулевом проводе?
На величину напряжения на нулевом проводе могут влиять такие факторы, как длина проводки, ее сечение, состояние контактов и соединений, а также качество заземления. Кроме того, значительное влияние оказывает неравномерная нагрузка на три фазы в сети — при нарушении баланса фаз может происходить перераспределение напряжения.
Как выявить утечку тока на нулевом проводе?
Для выявления утечки тока на нулевом проводе можно использовать тестер для измерения сопротивления изоляции. Утечка тока может быть связана с поврежденной изоляцией проводки или дефектными приборами, подключенными к сети. Если прибор показывает сопротивление, отличное от нормы, это указывает на проблему с изоляцией.
Какое влияние на безопасность оборудования имеет напряжение на нулевом проводе?
Напряжение на нулевом проводе может быть опасным для оборудования, если оно превышает допустимые пределы. Это может привести к перегрузке приборов, повреждению чувствительных элементов или даже возникновению короткого замыкания. Важно регулярно проверять состояние нулевого провода и заземления, чтобы избежать таких ситуаций.
Почему на нулевом проводе появляется напряжение и что это значит для электросети?
Напряжение на нулевом проводе может появляться по нескольким причинам, связанным с особенностями работы электросети. Во-первых, это может быть результатом неравномерной нагрузки на фазы в трёхфазной системе. Если нагрузка на фазы несбалансирована, это может вызвать перепад напряжения на нулевом проводе, так как ноль не является совершенно нейтральным в реальных условиях эксплуатации. Во-вторых, возникновение паразитного напряжения может быть связано с плохим соединением нулевого провода с заземлением или его повреждением, что приводит к тому, что потенциал земли начинает воздействовать на ноль. Также возможна ситуация, когда на нулевой провод поступает ток от других электрических устройств, создавая разницу потенциалов. В любом случае, если напряжение на нулевом проводе значительно превышает норму, это может привести к повреждению оборудования или повышению риска поражения электрическим током, поэтому необходимо выявлять и устранять причины его появления как можно быстрее.
