Почему напряжение между землей и нулем

Разность потенциалов между нулевым проводом и землей – это распространённое явление в бытовых и промышленных электрических сетях. В идеальных условиях потенциалы нуля и земли должны совпадать, однако на практике между ними может возникать напряжение от долей вольта до десятков вольт. Основная причина – сопротивление проводников, некачественные соединения и паразитные токи.

В сетях с глухозаземлённой нейтралью нулевой провод подключён к земле на вводе трансформаторной подстанции. Однако по мере удаления от этой точки и при наличии нагрузки ток, проходящий по нулю, вызывает падение напряжения на его сопротивлении. Если измерить потенциал нулевого провода относительно локального заземления, то результат будет отличен от нуля, особенно при несимметричной нагрузке.

Дополнительное напряжение может появляться из-за плохого контакта в месте заземления, окисления соединений, повреждения PEN-проводника или неправильной схемы заземления. В частных домах часто используют повторное заземление, но при высоком сопротивлении заземляющего контура оно не компенсирует напряжение между нулём и землёй.

Рекомендуется регулярно проверять целостность нулевого проводника, измерять сопротивление заземляющего устройства (должно быть не более 4 Ом для TN-C-S) и использовать УЗО, особенно в сетях с потенциальными нарушениями баланса фаз. Также важно не объединять защитное и рабочее заземление внутри помещений без проектных расчётов – это может привести к появлению шагового напряжения и риску поражения током.

Как устроена система заземления в бытовой электросети

В квартире заземляющий провод обычно обозначается как PE (Protective Earth). Он идёт от щита, где объединён с N (нулевым) в точке ввода при TN-C-S или проходит отдельно до трансформаторной подстанции в системе TN-S. Контур заземления монтируется из стальных уголков или арматуры, вбитых в землю на глубину не менее 2,5–3 метров, и соединяется сваркой или болтами для обеспечения надёжного электрического контакта.

Сопротивление заземляющего устройства не должно превышать 4 Ом для систем до 1 кВ согласно ПУЭ. Измерения проводятся мегаомметром или специальным прибором – заземломером. При превышении допустимого сопротивления требуется увеличить количество заземляющих электродов или изменить схему подключения.

Все металлические части бытовых приборов – стиральных машин, водонагревателей, духовых шкафов – должны быть подключены к PE-проводнику. Это позволяет при пробое фазы на корпус мгновенно сработать автомату или УЗО, предотвращая поражение током.

Монтаж заземления должен выполняться с соблюдением сечения проводов: для меди – не менее 2,5 мм² при открытой прокладке и 1,5 мм² при скрытой. При этом нельзя использовать трубы отопления, водопровода или арматуру бетона в качестве заземляющих элементов – это нарушает нормы безопасности.

Проверку и обслуживание системы заземления следует проводить регулярно – не реже одного раза в год. Нарушения в цепи заземления становятся одной из частых причин появления напряжения между нулем и землёй в розетке.

Что происходит при обрыве нуля в распределительном щите

Обрыв нулевого проводника в распределительном щите при системе с заземленной нейтралью (TN-C или TN-C-S) приводит к перераспределению фазных напряжений между потребителями. При этом возникает асимметрия напряжений, особенно в многоквартирных домах, где ноль общий для нескольких квартир.

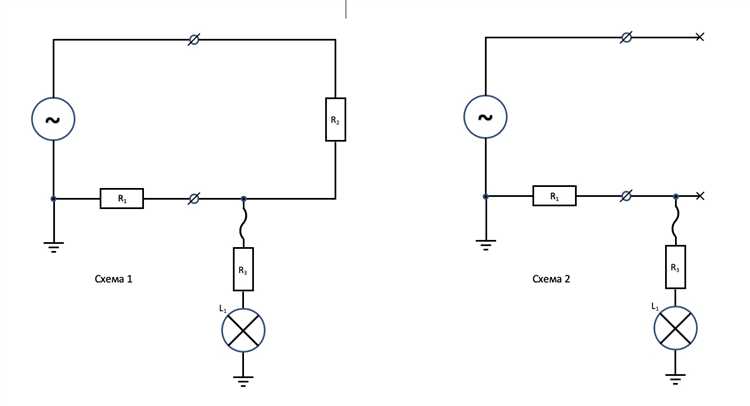

В нормальном режиме токи из каждой фазы возвращаются по общему нулевому проводу. При его обрыве путь возврата тока нарушается, и ток начинает «искать» альтернативный путь через заземляющие контуры, корпуса бытовых приборов или другие фазы. В результате на розетках могут возникать напряжения 280–300 В вместо обычных 220 В, либо заниженные значения (например, 120–150 В).

При такой разбалансировке страдают в первую очередь приборы с электронной начинкой, а также электродвигатели холодильников, стиральных машин и насосов. Повышенное напряжение вызывает пробой изоляции, выход из строя блоков питания и перегорание элементов цепи. Пониженное – нарушение работы или остановку устройств.

Для защиты рекомендуется установка реле контроля напряжения. Оно автоматически отключает нагрузку при выходе напряжения за допустимые пределы, предотвращая повреждение оборудования. В многоквартирных домах эффективным решением может быть установка селективного автомата с функцией контроля обрыва нуля на вводе в квартиру.

Периодически следует проверять надежность соединений нулевых проводников в щитах, особенно в старом фонде, где алюминиевые жилы подвержены окислению. Ослабленные контакты и перегрев могут стать причиной полного обрыва или искрения с временными просадками и всплесками напряжения.

Почему на корпусе техники может появиться напряжение

Напряжение на металлическом корпусе электроприбора чаще всего возникает при нарушении изоляции внутренних проводников или при обрыве нулевого провода в системе TN-C. Если рабочий ноль теряет контакт, корпус оказывается под потенциалом, близким к фазному, особенно при отсутствии заземления.

Повреждённая изоляция внутри устройства может привести к тому, что фаза замыкается на корпус. В исправной системе заземления ток сразу уходит в землю через защитный проводник, срабатывает автомат или УЗО. Если заземления нет, прикосновение к корпусу становится опасным – напряжение может достигать 220 В относительно земли.

Во владениях со старой электропроводкой часто используется система TN-C, где ноль и защитный провод совмещены. При его обрыве корпус оказывается под фазным напряжением, особенно если техника подключена через вилку без заземляющего контакта.

Даже в системах с раздельным заземлением (TN-S, TN-C-S), неправильное подключение или ослабленные клеммы в розетках и распределительных коробках могут приводить к тому, что на корпусе появляется потенциал. Это особенно заметно при одновременном касании корпуса и, например, радиатора отопления или трубы водоснабжения.

Чтобы исключить подобные ситуации, важно:

• проверять целостность заземляющего проводника при установке розеток и подключении техники,
• использовать устройства защитного отключения (УЗО), срабатывающие при токе утечки от 10 до 30 мА,
• не подключать приборы с металлическими корпусами без заземляющего контакта,
• не эксплуатировать технику с повреждёнными кабелями или следами пробоя изоляции.

Регулярный контроль сопротивления изоляции и проверка схемы заземления снижают риск появления напряжения на корпусе до минимума.

Как проверить разность потенциалов между нулем и землей

Для измерения разности потенциалов между нулевым проводником и заземлением потребуется мультиметр с функцией измерения переменного напряжения. Подключение выполняется в щитке или в розетке с заземляющим контактом.

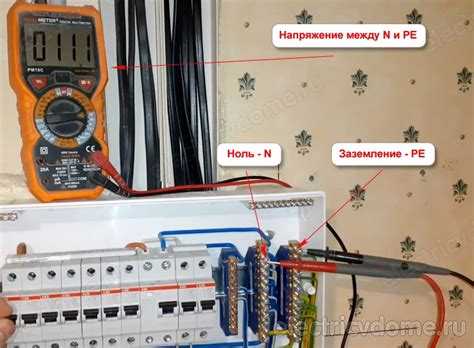

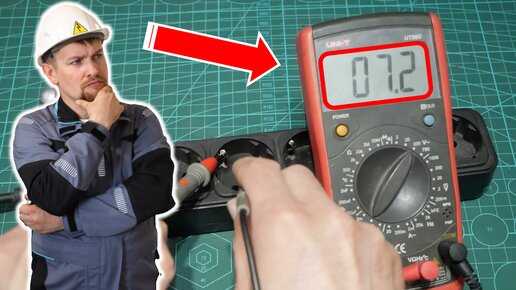

Один щуп мультиметра подключается к нулевому контакту (обычно левый разъём розетки), второй – к заземляющему (средний или верхний контакт). Прибор должен быть установлен в режим измерения переменного напряжения с диапазоном не менее 250 В.

В исправной системе напряжение между нулем и землей не должно превышать 1–3 В. Если измеренное значение выше 10 В, это может свидетельствовать о нарушении соединения нуля с точкой заземления трансформатора, о перекосе фаз в системе или о наличии паразитного тока утечки.

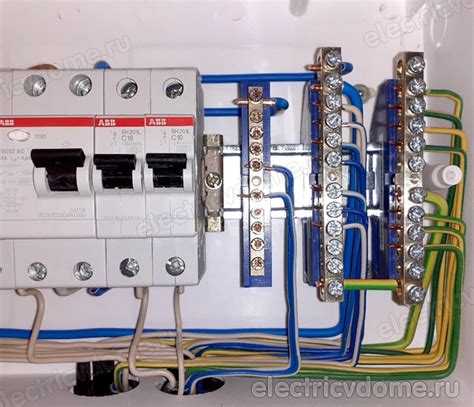

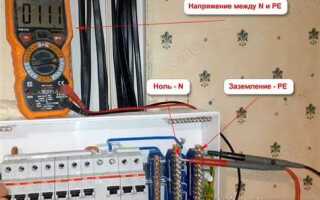

Если измерение проводится в щите, щупы подключаются к шине N (нулевая) и шине PE (заземление). При наличии потенциала более 5 В на этих шинах рекомендуется проверить целостность PEN-проводника и качество заземляющего контура.

В многоквартирных домах важно учитывать возможное влияние соседней нагрузки: подключение мощных потребителей может вызывать временное повышение напряжения между нулем и землей. Для точной оценки целесообразно проводить серию измерений при разной нагрузке и в разное время суток.

Роль повторного заземления в защите от перекосов

Повторное заземление нейтрали снижает риск перекоса фаз при обрыве рабочего нуля, особенно в сетях с системой заземления TN-C и TN-C-S. В этих системах нулевой провод совмещён с защитным, и его повреждение может привести к появлению опасного напряжения на корпусах подключённой техники.

При наличии повторного заземления потенциал PEN-проводника в точке обрыва ограничивается сопротивлением заземляющего устройства. Это снижает разницу потенциалов между нейтралью и землёй, уменьшает риск поражения электрическим током и защищает оборудование от перенапряжений.

Наиболее эффективно устанавливать повторное заземление на вводе в здание, а также на длинных участках линии, где возрастает вероятность обрыва PEN. Для нормальной работы заземляющего устройства сопротивление его контура должно быть не выше 30 Ом, а в ряде случаев – до 10 Ом, если сеть питается от трансформатора малой мощности.

Рекомендуется использовать стальные или медные заземляющие электроды с антикоррозийным покрытием, обеспечивая надёжное соединение с PEN-проводом. При этом соединение должно быть механически прочным и защищено от окисления – например, с помощью сварки или болтового соединения с антикоррозийной смазкой.

Важно: повторное заземление не заменяет основной заземляющий контур, а дополняет его, снижая последствия аварийных режимов. Оно не устраняет перекос полностью, но значительно ограничивает его воздействие.

Наличие повторных заземлений – требование ПУЭ (пункт 1.7.103 и далее) для линий с длиной свыше 200 метров и обязательно при реконструкции старых сетей с совмещённым нулём и защитой.

Может ли напряжение между нулем и землей быть нормой

В бытовых электросетях напряжение между нулём и землёй обычно находится в пределах 1–5 В. При отсутствии значительных токов нагрузок или повреждений этот уровень считается допустимым. Причина – сопротивление в местах соединений, длина и сечение нулевого проводника, а также влияние других потребителей.

Если напряжение превышает 10 В, это сигнал для проверки целостности нулевого проводника и качества заземления. Высокое напряжение может привести к нежелательным утечкам тока на корпуса оборудования и создать угрозу безопасности.

Для контроля рекомендуется использовать вольтметр с точностью не хуже 1 В. Измерения нужно проводить при разных нагрузках, включая максимальные. При систематическом превышении напряжения следует искать причины: ослабленные контакты, коррозию, повреждения кабелей или несоответствие системы заземления требованиям нормативов.

В промышленных и коммерческих установках нормируемое значение напряжения между нулём и землёй может быть строже, зачастую не превышая 1–2 В, чтобы обеспечить безопасность и корректную работу электрооборудования.

Как влияет схема подключения трансформатора на напряжение

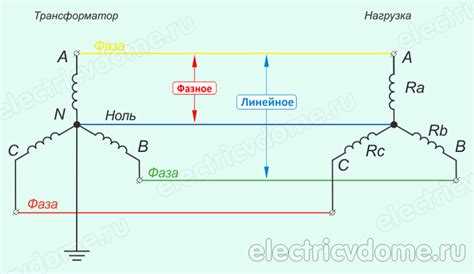

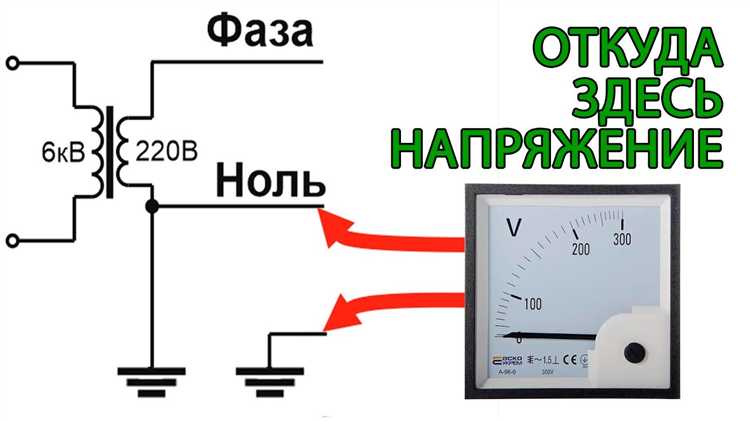

Схема подключения трансформатора напрямую влияет на величину и распределение напряжений между нулевым и заземляющим проводами. Основные типы схем – звезда (Y) и треугольник (Δ) – формируют разные потенциалы и токи в нейтрали.

• При подключении обмоток в звезду с заземлённой нейтралью потенциал нулевого провода близок к потенциалу земли. Напряжение между нулём и землёй минимально, обычно не превышает нескольких вольт.

• Если нейтраль не заземлена или соединена с землёй через сопротивление, напряжение между нулём и землёй может увеличиваться из-за смещения потенциала нейтрали.

• Схема треугольника не имеет общих точек для нулевого провода, поэтому нулевой провод отсутствует, либо его потенциал зависит от внешних факторов. При попытке создать нулевой провод в такой схеме возможно появление значительного напряжения между нулём и землёй.

Кроме того, в трансформаторах с трёхфазным подключением звезда-треугольник или треугольник-звезда возможны фазовые сдвиги, приводящие к перекосам напряжений и увеличению разности потенциалов между нулём и землёй.

Рекомендации:

1. Использовать трансформаторы с заземлённой нейтралью в схеме звезды для стабильного потенциала нулевого провода.

2. Проверять состояние и сопротивление повторного заземления нейтрали для снижения напряжения между нулём и землёй.

3. Избегать использования схем с незаземлённой нейтралью в бытовых и промышленных сетях, где критично напряжение между нулём и землёй.

Что делать при обнаружении напряжения между нулем и землей

Напряжение между нулевым проводом и землей требует немедленного внимания для предотвращения опасности поражения электрическим током и повреждения оборудования.

1. Измерить величину напряжения с помощью мультиметра или тестера переменного напряжения.
2. Проверить качество и целостность заземления, убедиться, что заземляющий электрод надежно соединён с системой заземления.
3. Проверить правильность подключения нейтрали и заземления на вводном щите и в распределительном щите.
4. Оценить наличие и состояние повторных заземлений, особенно если речь о TN-C-S системе.
5. Обследовать линии электропередачи на наличие повреждений, обрывов или плохих контактов в нейтрали.
6. Проверить наличие утечек тока на корпусах электрооборудования, используя токовые клещи или приборы контроля утечек.
7. При необходимости вызвать квалифицированного электрика для проведения диагностики и устранения выявленных неисправностей.

Не следует игнорировать напряжение между нулём и землёй, так как оно может указывать на:

• обрыв или повреждение нулевого провода;
• неисправность в системе заземления;
• несбалансированную нагрузку или токи утечки;
• опасные условия для работы электроустановок и бытовой техники.

При самостоятельных действиях необходимо отключить питание перед проверками, чтобы исключить риск поражения током.

Вопрос-ответ:

Почему между нулевым проводом и землей появляется напряжение?

Нулевой провод в электрической сети связан с землей на подстанции, но на конечном участке цепи могут возникать небольшие напряжения из-за падения напряжения по проводу нуля. Это происходит из-за сопротивления самого провода и нагрузки, которая потребляет ток. Если нагрузка неравномерная или есть слабые контакты, разница потенциалов между нулём и землей становится заметной.

Какое напряжение между нулём и землей считается допустимым и когда стоит волноваться?

В норме напряжение между нулём и землёй должно быть близко к нулю, обычно не более нескольких вольт (до 2-3 В). Если напряжение превышает 5 В, это может указывать на проблемы с проводкой, плохой контакт заземления или обрыв нулевого провода. При значительном напряжении на корпусах приборов возрастает риск поражения электрическим током, поэтому требуется проверка и устранение неисправностей.

Может ли напряжение между нулём и землёй привести к выходу из строя бытовой техники?

Да, при наличии постоянного напряжения между нулём и землёй техника может работать нестабильно или выйти из строя. Некоторые приборы чувствительны к смещению потенциалов и могут получить повреждения из-за неправильного напряжения на корпусе или внутри цепи питания. Особенно это касается устройств с электронными платами и чувствительными компонентами.

Какие меры нужно принять, если обнаружено напряжение между нулём и землёй в квартире?

Первым шагом следует проверить состояние заземления и подключения нулевого провода в распределительном щите. Нужно убедиться в отсутствии обрывов и плохих контактов. Рекомендуется вызвать квалифицированного электрика для диагностики цепей и при необходимости провести повторное заземление или заменить повреждённые участки проводки. Использование тестера поможет определить величину напряжения и локализацию проблемы.

Почему напряжение между нулём и землёй может появляться только при включении определённых приборов?

Некоторые устройства создают нагрузку, которая вызывает протекание тока по нулевому проводу. Если проводка или заземление имеют повышенное сопротивление, под нагрузкой на нуле появляется падение напряжения относительно земли. Это проявляется только при работе таких приборов, так как при отсутствии нагрузки разность потенциалов почти отсутствует.

Почему между нулевым проводом и землёй иногда появляется напряжение?

Напряжение между нулём и землёй может возникать из-за нескольких факторов. В нормальной электросети нулевой провод должен быть заземлён и иметь потенциал, близкий к нулю. Однако из-за сопротивления проводов, нагрузки на линию и разности потенциалов в разных точках системы может появиться небольшое напряжение. Например, если в системе есть ток нагрузки, через нулевой провод протекает ток, вызывающий падение напряжения на сопротивлении этого провода. Также возможны нарушения в заземляющей системе или слабые контакты, которые влияют на стабильность потенциала.

Насколько опасно, если между нулём и землёй появляется напряжение, и как это проверить?

Небольшое напряжение между нулём и землёй часто встречается и само по себе не представляет угрозы, но значительное напряжение сигнализирует о проблемах в электросети. Если напряжение превышает несколько вольт, это может указывать на повреждение проводки, плохое заземление или обрыв нулевого провода. Для проверки достаточно использовать обычный мультиметр, измерив напряжение между нулём и землёй в распределительном щите или на розетке. При обнаружении высоких значений рекомендуется вызвать специалиста для диагностики и устранения неисправностей, чтобы избежать риска поражения электрическим током или повреждения оборудования.
