Почему не паяется медная трубка

Некачественная пайка медных труб – частая причина утечек, разгерметизации и выхода из строя инженерных систем. Основные дефекты проявляются либо сразу после монтажа, либо спустя несколько месяцев эксплуатации. Чтобы избежать подобных проблем, необходимо понимать, что именно приводит к нарушению целостности паяного соединения.

Одной из главных причин служит недостаточная подготовка поверхности трубки и фитинга. Наличие окислов, жировых загрязнений или остатков старого припоя мешает равномерному растеканию припоя и нарушает адгезию. Эффективная зачистка должна проводиться с помощью металлической щётки и обезжиривающего средства, без следов влаги и мусора.

Другой частый фактор – перегрев зоны пайки. Если температура превышает допустимый диапазон, припой теряет свои свойства, обгорает флюс, а сама медь может изменить структуру. При недостаточном прогреве соединение будет хрупким и неполным. Использование газовой горелки требует чёткого контроля времени и интенсивности пламени.

Неподходящий тип припоя также способен привести к дефектам. Для пайки водопроводных и отопительных систем на медной основе применяют припои на основе олова с добавлением серебра, без содержания свинца. Выбор некондиционного или старого припоя нередко становится причиной образования микротрещин.

Нарушение технологии пайки – ещё один критичный момент. Несоблюдение очередности: флюс – нагрев – ввод припоя, отсутствие равномерного зазора между трубкой и фитингом, а также неправильное положение элементов во время пайки могут свести к нулю все усилия мастера. Правильный зазор должен составлять 0,1–0,2 мм для капиллярного втягивания припоя.

Важно учитывать и окружающие условия. Влажность, сквозняки, температура окружающей среды влияют на стабильность прогрева и поведение припоя. Пайка должна проводиться в сухом, проветриваемом помещении с минимальными колебаниями температуры и отсутствием конденсата на трубке.

Недостаточный прогрев соединения перед внесением припоя

Припой не должен плавиться от пламени горелки – он должен втягиваться в зазор между трубкой и фитингом за счёт капиллярного эффекта, возникающего при равномерном нагреве обеих поверхностей. Если соединение не прогрето до нужной температуры (приблизительно 650–700 °C для стандартных мягких припоев), металл не создаёт условий для смачивания, и припой ложится поверх, не проникая внутрь шва.

На практике часто перегревается внешний край фитинга, тогда как внутренняя часть, особенно в глубине соединения, остаётся холодной. В результате припой застывает на входе и не доходит до конца соединения, образуя слабый, ненадёжный контакт. Такой дефект сложно выявить визуально, но он приводит к утечкам под давлением и коррозии.

Оптимальный метод – равномерно нагревать зону соединения, вращая горелку по кругу и удерживая пламя под углом к трубе. Нельзя направлять пламя внутрь соединения или слишком долго прогревать одну точку. Контроль прогрева осуществляется по скорости втягивания припоя: если он начинает плавиться и втягиваться сразу после касания к краю фитинга, значит, температура достаточная.

При использовании твердого припоя критичность равномерного прогрева ещё выше. Температура плавления таких припоев достигает 800–900 °C, а прогрев должен обеспечивать не только втягивание, но и прочное сплавление металлов в зоне соединения.

Недостаточный прогрев – основная причина образования капель, наплывов и раковин в припое, особенно при пайке труб большого диаметра. В таких случаях рекомендуется использовать тепловую защиту на трубе и мощную горелку с регулируемым пламенем.

Использование неподходящего флюса для пайки меди

Флюс играет критическую роль в процессе пайки медных трубок, обеспечивая удаление оксидной пленки и защиту зоны нагрева от повторного окисления. Неправильно выбранный состав может не только не справиться с этими задачами, но и вызвать дефекты соединения.

Кислотные флюсы, не предназначенные для меди, часто используются по ошибке. Они могут содержать хлориды и другие агрессивные соединения, вызывающие коррозию труб после пайки, особенно во влажной среде. В системах водоснабжения это критично: остатки такого флюса способны разрушать стенки труб изнутри, провоцируя утечки и разрушение.

Слабые активаторы или органические флюсы, которые применяются для пайки электроники, не обеспечивают достаточной очистки медной поверхности в условиях высокой тепловой инерции труб. При пайке толстостенных элементов остатки окислов остаются, нарушая смачивание припоем.

Рекомендуется использовать флюсы на основе хлористого цинка или специальных борных солей, предназначенных для сантехнической пайки меди. Они обладают оптимальной активностью при температуре 600–800 °C, не оставляют агрессивных остатков и легко удаляются после завершения пайки.

Перед использованием флюса необходимо проверить его состав, совместимость с припоем и допуски по ГОСТ или DIN. Также важно учитывать температуру его активации: флюсы, рассчитанные на мягкую пайку, неэффективны при капиллярной пайке с использованием твердого припоя.

Неправильное нанесение даже подходящего флюса также приводит к проблемам: излишек вызывает образование включений, а недостаток – неполную очистку зоны пайки. Оптимальный способ – равномерное нанесение тонкого слоя кистью или палочкой непосредственно перед нагревом.

Окисленные или загрязнённые поверхности труб и фитингов

Наличие окислов, масляных плёнок, пыли или остатков старого припоя на медной поверхности напрямую нарушает капиллярный эффект, необходимый для равномерного растекания припоя в соединении. Даже микроскопические загрязнения препятствуют адгезии, образуя дефекты в шве.

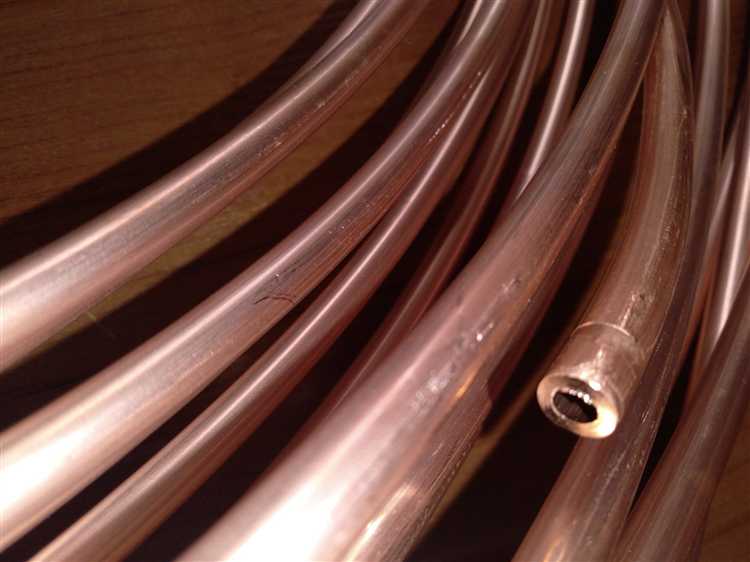

Медные трубы при хранении и транспортировке подвержены образованию оксидной плёнки, особенно при контакте с влагой или агрессивной атмосферой. Цвет изменяется от светло-жёлтого до тёмно-коричневого или даже чёрного оттенка – это признак оксидов меди (CuO и Cu₂O), которые должны быть удалены перед пайкой.

Для подготовки поверхности рекомендуется использовать механическую очистку при помощи абразивной сетки или наждачной бумаги зернистостью 120–180. После зачистки следует удалить пыль и металлическую стружку сухой тканью без ворса. Также допустима химическая очистка слабыми растворами кислот (например, 10% раствор лимонной кислоты), с последующим обезжириванием.

Фитинги нередко имеют остатки производственной смазки, которые незаметны визуально, но критичны при пайке. Их удаляют с использованием растворителей, таких как изопропиловый спирт или ацетон. После этого важно не прикасаться к обработанным деталям голыми руками, чтобы не оставить жировых следов.

Контроль чистоты перед пайкой должен проводиться визуально и тактильно. Поверхность должна быть однородной по цвету, без налёта, жировых пятен и шероховатостей. Любая экономия времени на подготовке поверхности приводит к браку и необходимости переделки соединения.

Слишком малое или избыточное количество припоя

Нарушение дозировки припоя при пайке медных труб приводит к образованию ненадёжных соединений. Недостаточное количество материала не обеспечивает герметичность и прочность, а его избыток вызывает дефекты, затрудняющие эксплуатацию системы.

При недостатке припоя:

• металл не полностью заполняет зазор между трубкой и фитингом;
• появляются микропоры и пустоты, вызывающие утечки;
• ослабляется механическая фиксация – соединение подвержено разрушению при вибрациях и термическом расширении;
• визуально шов выглядит прерывистым, с участками непокрытого металла.

При избыточном количестве припоя:

• материал вытекает наружу и внутрь трубы, образуя наплывы;
• внутренние излишки затрудняют циркуляцию среды, особенно в системах с малым диаметром;
• шов становится хрупким из-за чрезмерного количества припоя, не обеспечивающего прочную связь с основным металлом;
• возможна коррозия в местах скопления лишнего припоя.

Оптимальное количество припоя зависит от диаметра трубки и зазора между сопрягаемыми деталями. Для соединений диаметром до 15 мм требуется в среднем 20–25 мм прутка припоя. При этом припой должен равномерно втягиваться в капиллярный зазор под действием нагрева и капиллярных сил, без излишнего внешнего нанесения.

Контроль за количеством вводимого припоя осуществляется визуально. Правильное соединение отличается гладким, блестящим швом, без пустот и наплывов. При пайке следует прекратить подачу припоя, как только шов полностью окружит стык по периметру.

Неправильный выбор температуры паяльного инструмента

Температурный режим паяльного инструмента должен соответствовать типу припоя и характеристикам медной трубки. При недостаточной температуре припой не растекается по поверхности, а образует комки или скапливается у кромки соединения, что приводит к образованию слабых точек и утечек. Для мягких припоев оптимальная температура наконечника составляет 250–300 °C, а для твердых – 600–700 °C.

Превышение температуры вызывает пережог флюса, что снижает его активность и оставляет оксидные включения в зоне шва. Кроме того, перегрев приводит к обесцинкованию латунных фитингов и локальному окислению меди, ухудшающему смачиваемость. Признаки перегрева – почернение поверхности и образование сухих пятен вместо равномерного слоя припоя.

Для контроля необходимо использовать паяльные станции с регулировкой температуры или газовые горелки с постоянной подачей тепла. При работе с горелкой важно соблюдать расстояние до соединения и равномерно прогревать трубу и фитинг, избегая перегрева одной зоны. Контроль температуры методом обратной связи, например, с помощью термопар или инфракрасных пирометров, позволяет повысить качество пайки и избежать термических повреждений.

Нарушение геометрии соединения или неплотная посадка

Правильная геометрия соединения медных трубок и фитингов критична для прочного и герметичного шва. Отклонения в форме, диаметре или положении элементов приводят к снижению капиллярного эффекта, необходимого для равномерного распределения припоя.

Основные причины нарушения геометрии и неплотной посадки:

• Неровные срезы трубок с отклонением от перпендикулярности, что снижает контактную площадь.
• Износ или деформация фитингов, вызывающие зазоры и отсутствие плотного прилегания.
• Использование трубок с разным диаметром или стенкой, несовместимых с фитингами.
• Неправильное центрирование трубки внутри фитинга, из-за чего припой не проникает в зазор.

Рекомендации для обеспечения правильной геометрии и плотной посадки:

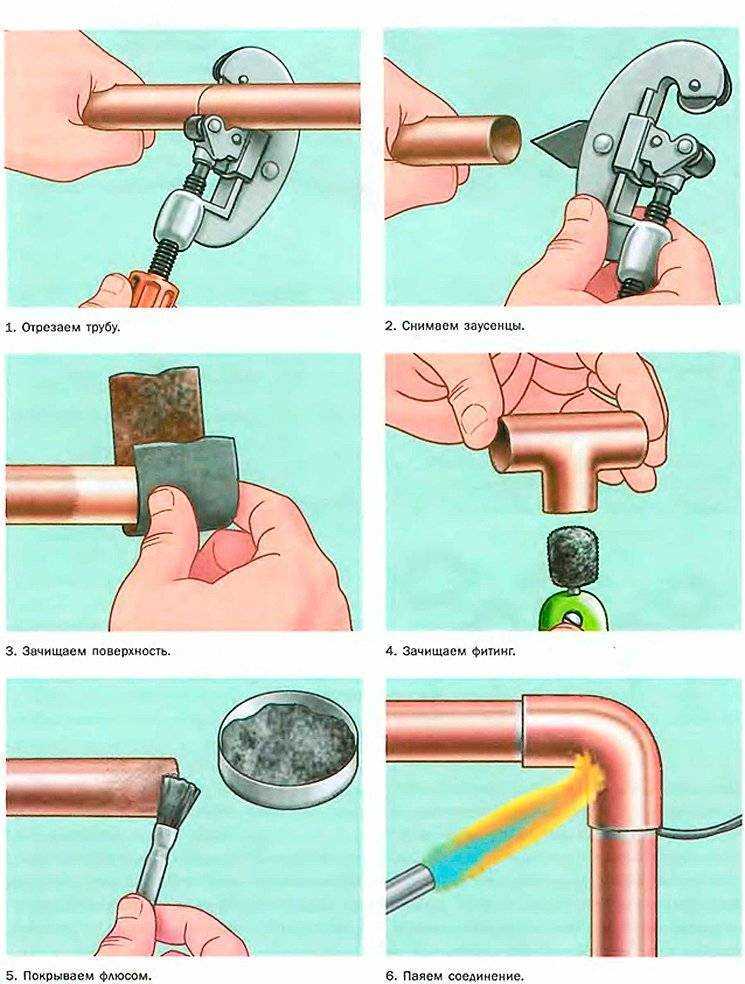

1. Точное обрезание трубок под прямым углом с помощью специализированных инструментов – труборезов или пил с направляющими.
2. Проверка состояния фитингов перед монтажом, замена деформированных элементов.
3. Контроль соответствия размеров труб и фитингов по стандартам, применение подходящих по диаметру комплектующих.
4. Тщательное центрирование трубки в фитинге с помощью фиксаторов или визуального контроля.
5. Использование минимального зазора (0,05–0,15 мм) для капиллярного эффекта, исключение больших люфтов.

Игнорирование этих параметров вызывает локальные холодные швы, неполное заполнение припоя и снижает механическую прочность соединения, что в итоге ведёт к протечкам и отказу системы.

Вопрос-ответ:

Почему после пайки медная трубка иногда плохо держит припой и шов получается непрочным?

Частой причиной слабого сцепления припоя с медной трубкой служит наличие окислов и загрязнений на поверхностях соединения. Медная поверхность быстро окисляется на воздухе, и без правильной очистки и использования подходящего флюса припой не сможет хорошо растечься и проникнуть в соединение. Также важен правильный прогрев трубки: если металл недостаточно нагрет, припой не расплавится равномерно и не проникнет в стык.

Как влияет выбор температуры паяльника на качество пайки медных трубок?

Оптимальная температура паяльника должна обеспечивать плавление припоя без перегрева материала трубки. Слишком низкая температура приводит к неполному расплавлению припоя и плохому сцеплению, что вызывает холодные пайки и трещины. Слишком высокая температура разрушает флюс и способствует образованию крупных окислов, ухудшая смачиваемость поверхности. Поэтому важно подобрать температуру, при которой припой легко растекается, а медь не повреждается.

Можно ли повторно перепаивать медную трубку, если первый шов получился некачественным?

Повторная пайка возможна, но требует тщательной подготовки. Необходимо полностью удалить старый припой и очистить соединение от окислов и загрязнений. При этом важно обеспечить равномерный прогрев всей зоны пайки. Без правильной подготовки повторный шов может получиться таким же слабым, а многократный перегрев металла способен привести к деформации трубки или ухудшению ее механических свойств.

Как правильно подобрать и использовать флюс при пайке медной трубки?

Флюс должен эффективно удалять оксидные пленки с поверхности меди и способствовать растеканию припоя. Обычно применяются канифольные или активированные флюсы, предназначенные именно для меди. Наносить флюс следует равномерно на соединяемые поверхности перед прогревом. Избыток флюса лучше удалить после пайки, чтобы избежать коррозии и загрязнений. Использование неподходящего флюса часто приводит к плохому смачиванию и слабым соединениям.

Почему неправильная геометрия соединения медных трубок ухудшает качество пайки?

Если трубки не плотно прилегают друг к другу или имеют зазоры, припой не сможет заполнить пространство равномерно и образует слабые места в шве. Нарушение геометрии снижает капиллярное воздействие, благодаря которому припой проникает в стык. В результате соединение становится ненадежным, может появиться течь или шов треснет при эксплуатации. Для надежной пайки важно обеспечить точное прилегание и правильное оформление кромок трубок.
