При необходимости получить отверстие диаметром свыше 20 мм в металле, дереве или других материалах, прямое сверление конечным диаметром применяется крайне редко. Основная причина – нагрузка на инструмент и материал. Попытка просверлить большое отверстие за один проход приводит к перегреву сверла, ускоренному износу режущей кромки и повышенной вероятности заклинивания. Это особенно критично при работе с тугоплавкими металлами или плотной древесиной.
Еще одна важная причина – неустойчивость сверла при начале сверления. У сверл большого диаметра отсутствует центрирующий конус, что делает невозможным точную фиксацию точки входа. Инструмент начинает смещаться, в результате чего отверстие получается с отклонением от заданной оси, а края – рваными.
Чтобы избежать деформации детали и снизить риск поломки оснастки, профессионалы используют ступенчатый подход. Сначала выполняется отверстие малым диаметром – это помогает задать точное направление и разгрузить основной инструмент. Далее применяются промежуточные сверла или специализированные расточные фрезы, которые постепенно доводят отверстие до нужного размера без резких нагрузок на материал.
Кроме того, при поэтапном сверлении значительно улучшается качество обработки стенок. Меньше вероятность появления заусенцев, растрескивания и неравномерной кромки. Это особенно важно в случаях, когда отверстие подлежит последующей резьбе, установке втулок или подгонке валов с минимальным зазором.
Риски отклонения сверла от центра при начальном засверливании
При попытке сразу сверлить отверстие большого диаметра увеличивается вероятность отклонения сверла от центра. Основная причина – отсутствие достаточной направляющей поверхности, которая обеспечивала бы устойчивость инструмента в начальной фазе сверления. Сверло с большим углом при вершине имеет склонность к скольжению по материалу, особенно если поверхность гладкая или неровная.
Даже незначительное смещение центра на начальном этапе приводит к смещению всего отверстия и деформации его геометрии. Это особенно критично при сверлении в деталях, где требуется высокая точность размещения отверстий, например в станочных плитах, корпусных элементах или при сборке с крепёжными элементами.
При использовании длинных или тонких сверл отклонение увеличивает нагрузку на инструмент, создавая изгибающий момент. Это может вызвать вибрации, перегрев и преждевременный износ режущей кромки. Кроме того, при неправильном заходе возможен скол по кромке отверстия, особенно в хрупких материалах – фанере, стеклотекстолите, керамике.
Чтобы избежать отклонений, рекомендуется предварительное засверливание центровочным или тонким сверлом диаметром 2–4 мм. Это создаёт стабильную направляющую и позволяет основному сверлу точно войти в материал без бокового увода. В металле дополнительно можно использовать кернение, а для дерева – накернивание шильцем.
Повышенная нагрузка на режущий инструмент и снижение ресурса
При попытке сверлить отверстие большого диаметра за один проход нагрузка на режущие кромки инструмента возрастает в разы. С увеличением диаметра возрастает площадь контакта между материалом и сверлом, что напрямую влияет на усилие резания и температуру в зоне обработки. Например, при сверлении отверстия диаметром 30 мм нагрузка на кромки может быть в 5–7 раз выше, чем при сверлении отверстия 10 мм.
Нагрев приводит к быстрому истиранию режущей кромки и потере геометрии заточки. При превышении температуры 400–500 °C начинается отпуск материала сверла, особенно если используется инструмент из быстрорежущей стали (HSS). Это резко снижает его твердость и устойчивость к износу.
Кроме термического износа, значительную роль играет вибрация. При большом диаметре сложнее обеспечить равномерное распределение нагрузки по всей кромке. Это вызывает микроскачки и выкрашивания, особенно на периферии режущей части, где скорость резания максимальна.
Ресурс инструмента при однопроходном сверлении крупного отверстия может снижаться в 3–4 раза по сравнению с поэтапной обработкой – начиная с пилотного отверстия меньшего диаметра. При этом возрастает вероятность поломки сверла, особенно при неустойчивом креплении заготовки или несоосности шпинделя.
Для продления ресурса инструмента рекомендуется выполнять предварительное сверление, выбирать оптимальные режимы резания (снижение подачи и частоты вращения), использовать охлаждающую жидкость и контролировать износ по увеличению осевого усилия и ухудшению качества отверстия.
Увеличение вероятности перегрева и повреждения материала
При сверлении отверстий большого диаметра за один проход резко возрастает тепловая нагрузка в зоне резания. Большая площадь контакта между сверлом и материалом приводит к интенсивному трению, которое становится основным источником тепла. Температура на режущей кромке может превышать 500 °C, особенно при работе с низкоуглеродистыми сталями или нержавеющими сплавами без эффективного охлаждения.
Такой перегрев вызывает локальное изменение структуры материала. Например, в углеродистых сталях возможно образование закалённых участков с повышенной хрупкостью, а в алюминиевых сплавах – потеря пластичности в зоне кромки отверстия. Это негативно сказывается на качестве соединения в последующих операциях, таких как нарезка резьбы или установка крепёжных элементов.
- При перегреве древесины наблюдается обугливание краёв отверстия, что затрудняет последующую отделку.
- Пластмассы и композиты при чрезмерном нагреве могут расплавиться или деформироваться, особенно в зоне выхода сверла.
- В металлах увеличивается риск деформации и микротрещин в краевой зоне, что ухудшает допуски и может привести к браку.
Для предотвращения перегрева рекомендуется:
- Использовать поэтапное сверление с предварительным засверливанием меньшим диаметром.
- Применять охлаждающие жидкости или направленный сжатый воздух при работе с металлами.
- Снижать обороты шпинделя и контролировать подачу в зависимости от материала и диаметра сверла.
- Периодически извлекать инструмент для удаления стружки и отвода тепла.
Соблюдение этих рекомендаций значительно снижает риск перегрева и позволяет сохранить прочностные и геометрические характеристики обрабатываемой детали.
Особенности снятия стружки при сверлении крупных диаметров
С увеличением диаметра сверла возрастает объём удаляемого материала, что приводит к образованию плотной и длинной стружки. Такая стружка труднее эвакуируется из зоны резания и часто забивает спиральные канавки инструмента. При этом возрастает риск перегрева и снижается стабильность процесса сверления.
При диаметрах свыше 14–16 мм типовая геометрия канавок уже не обеспечивает эффективный отвод стружки. Для устранения проблемы используют сверла с увеличенной глубиной спиральных канавок и более острым углом наклона, что улучшает транспортировку стружки даже при высокой подаче.
При глубоком сверлении (глубина более 3–4 диаметров) применяют циклический режим работы: сверло периодически извлекается для удаления стружки. Это снижает риск заклинивания и перегрева. В металлообработке также используют сверла с подачей СОЖ через внутренние каналы – жидкость не только охлаждает режущую кромку, но и вымывает стружку наружу.
В вязких и труднообрабатываемых материалах, таких как нержавеющая сталь или алюминиевые сплавы, стружка склонна к прилипанию. В таких случаях целесообразно применять инструменты с твердосплавными вставками и специализированной заточкой, препятствующей налипанию и способствующей разрушению стружки на короткие фрагменты.
Сверление за один проход при большом диаметре не позволяет обеспечить эффективный контроль стружкообразования. Многоступенчатый подход с предварительными отверстиями меньшего диаметра существенно упрощает отвод стружки и стабилизирует процесс резания.
Необходимость предварительного сверления направляющего отверстия
Предварительное сверление направляющего отверстия значительно снижает вероятность отклонения сверла при работе с большими диаметрами. Направляющее отверстие, обычно в 2-3 раза меньше конечного диаметра, обеспечивает точное центрирование основного сверла и уменьшает вибрации. Это особенно важно при сверлении металлов с высокой твердостью, где даже небольшое смещение приводит к повышенному износу инструмента и браку.
Кроме того, предварительное отверстие снижает нагрузку на режущие кромки основного сверла. При удалении меньшего объёма материала на первом этапе режущая часть инструмента работает более эффективно, что увеличивает срок службы сверла и улучшает качество обработанной поверхности.
Рекомендуется использовать направляющее сверло с хорошей геометрией и острым режущим кромкам, чтобы минимизировать тепловыделение и облегчить процесс последующего расширения отверстия. Глубина предварительного отверстия должна превышать планируемую глубину основного сверления на 1–2 мм, чтобы избежать сколов на выходе.
В производственных условиях предварительное сверление позволяет контролировать направление и глубину будущего отверстия с высокой точностью, снижая количество дефектов и повышая общую производительность процесса. Игнорирование этого этапа часто приводит к перерасходу инструмента, увеличению времени обработки и ухудшению геометрии отверстия.
Выбор последовательности сверления и подбор промежуточных диаметров
При сверлении большого отверстия важно разбивать процесс на этапы с постепенным увеличением диаметра. Начальный диаметр выбирают примерно в 30-40% от конечного, чтобы обеспечить устойчивость и точность позиционирования сверла. Каждое последующее отверстие должно увеличиваться на 2-5 мм, что снижает нагрузку на инструмент и уменьшает риск перегрева.
Промежуточные диаметры подбирают с учётом типа материала и жесткости заготовки. В твердых металлах шаг увеличивают минимально – 1-2 мм, чтобы избежать деформации и растрескивания. В менее твердых материалах можно применять более крупный шаг, ускоряя процесс без потери качества.
Последовательность сверления строится с учётом геометрии сверла: на начальных этапах используют центрирующие и направляющие сверла с острым конусом, затем переходят к спиральным с усиленным режущим кромкам для средних диаметров и заканчивают зенковками или крупными сверлами с низкой подачей для чистовой обработки.
Непрерывное увеличение диаметра за один проход резко повышает риск отклонения оси отверстия, излома инструмента и образования заусенцев. Правильный подбор промежуточных диаметров снижает вибрацию и обеспечивает равномерное удаление стружки, что положительно сказывается на точности и качестве конечного отверстия.
Вопрос-ответ:
Почему нельзя сразу сверлить отверстие большого диаметра одним сверлом?
Сверление большого отверстия за один проход создает чрезмерную нагрузку на инструмент и материал. Из-за большого диаметра режущая кромка контактирует с большим объемом металла, что приводит к быстрому нагреву сверла и повышенному износу. Кроме того, усилие, необходимое для удаления большого количества стружки, значительно возрастает, что увеличивает риск поломки сверла и деформации детали.
Как влияет последовательность сверления на качество отверстия?
Использование последовательности сверления с постепенным увеличением диаметра снижает нагрузку на инструмент и уменьшает риск отклонения сверла от оси. Мелкие сверла создают направляющее отверстие, которое помогает точно позиционировать последующие сверла большего диаметра. Такой подход улучшает геометрию и качество поверхности отверстия, снижая вероятность растрескивания и заусенцев.
Какие проблемы возникают с удалением стружки при сверлении большого диаметра сразу?
При сверлении большого отверстия одним проходом объем образующейся стружки значительно увеличивается. Если стружка не успевает эффективно удаляться, она скапливается в зоне резания, вызывая забивание сверла. Это ухудшает охлаждение, повышает трение и может привести к заеданию или поломке инструмента. Частичное или полное перекрытие канавок для стружки снижает производительность сверления и качество отверстия.
Как выбор промежуточных диаметров влияет на срок службы сверла?
Подбор промежуточных диаметров позволяет распределить нагрузку на сверло равномернее, снижая риск перегрева и механических повреждений режущей кромки. Каждый этап снимает часть материала, уменьшая сопротивление следующего сверла. Это снижает износ и вероятность поломки, благодаря чему срок службы инструмента значительно увеличивается, а качество отверстия остается стабильным.
Можно ли использовать специальные сверла для сверления больших отверстий за один проход?

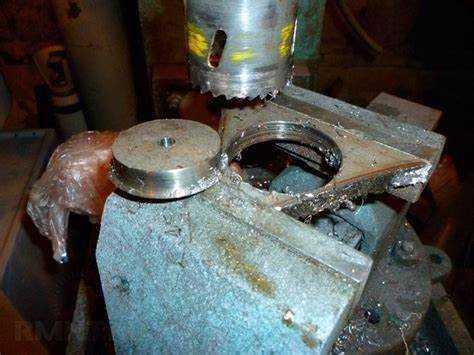

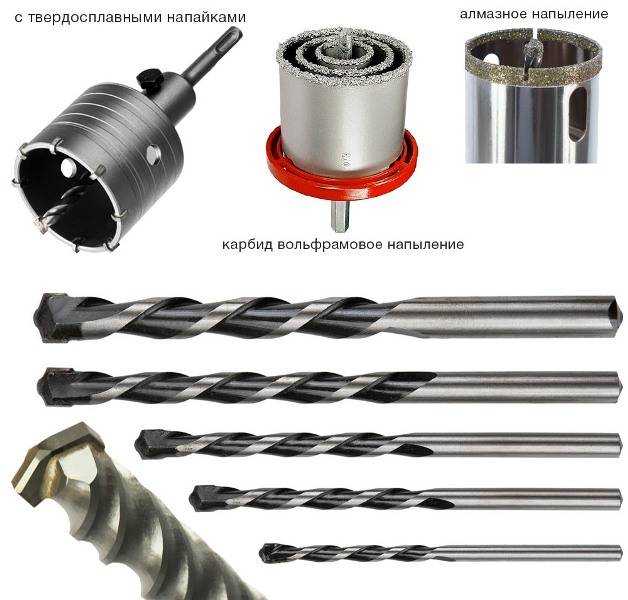

Существуют специализированные сверла, например корончатые или расточные инструменты, которые рассчитаны на сверление больших отверстий с минимальным числом проходов. Однако даже с ними обычно применяют предварительное направляющее сверло для точности и снижения нагрузки. Полное сверление большого диаметра одним инструментом без подготовки редко применяется из-за высокой вероятности повреждения и снижения качества отверстия.
