Нулевой провод (нейтраль) в однофазной электрической сети служит для замыкания цепи между нагрузкой и источником питания. Его потенциал при исправной системе стремится к нулю относительно земли, благодаря заземлению нейтральной точки трансформатора. Это ключевое условие, при котором прикосновение к нулевому проводу не вызывает поражения током.
При прямом контакте с нулевым проводом в рабочей системе человек находится в точке одинакового потенциала с землёй, а значит – электрического тока через тело не возникает. Однако это справедливо только при отсутствии обрыва нейтрали, смещения фаз или обратного тока. Даже временное нарушение симметрии сети может привести к опасному напряжению на нуле, особенно в сетях с многоквартирным подключением.
Категорически не рекомендуется прикасаться к нулевому проводу в условиях отсутствия точного понимания схемы подключения. В щитках и распределительных коробках ноль может быть перепутан с фазой или использоваться для возвратного тока от других линий. Для исключения риска необходимо всегда пользоваться индикатором напряжения или мультиметром перед касанием проводников.
Безопасность обращения с нулевым проводом напрямую зависит от исправности всей системы электроснабжения, правильного монтажа заземления и отсутствия «плавающего нуля». Даже при отсутствии фазы на входе в помещение нулевой провод может быть под напряжением, если подключён к нагрузке, питаемой от соседнего фидера. Поэтому при обслуживании электросети отключение вводного автомата и проверка отсутствия напряжения на всех проводах – обязательное требование.

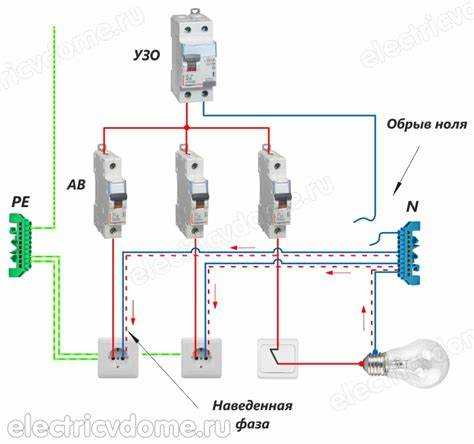

Разница потенциалов между нулевым и фазным проводом
Фазный провод в однофазной сети переменного тока 220 В находится под переменным напряжением относительно земли, амплитуда которого достигает ±310 В при синусоидальной форме сигнала. Среднеквадратичное значение – 220 В. Этот провод подключён к источнику энергии и обеспечивает подачу тока к нагрузке.
Нулевой провод, напротив, подключается к нейтрали трансформатора, которая заземлена. В идеальной ситуации его потенциал совпадает с потенциалом земли и составляет 0 В. Это делает его электрически «нейтральным» по отношению к заземлённым элементам и человеческому телу, находящемуся на земле.
Разность потенциалов между фазным и нулевым проводом составляет 220 В. Именно она и создаёт ток в цепи при подключении нагрузки. Однако прикосновение к одному только нулевому проводу не вызывает замыкания цепи через тело, так как отсутствует значимая разность потенциалов между телом человека и нулевым проводом при условии исправного заземления и отсутствия повреждений в системе.
При нарушении заземления или при обрыве нуля в системе возможны появление напряжения на нулевом проводе и опасность поражения током. Поэтому важно периодически проверять целостность нейтрального провода и корректность соединений в распределительном щите.

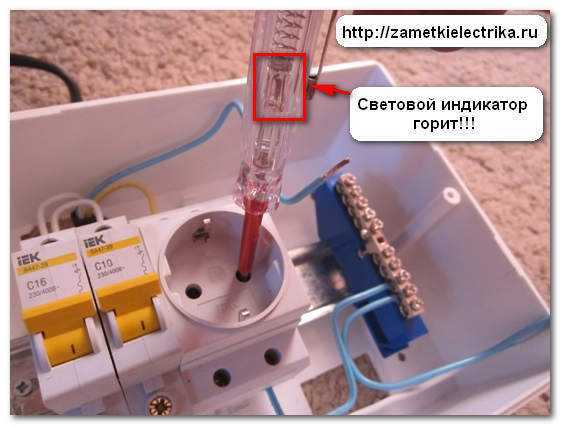

Роль заземления в безопасности нулевого провода
Заземление обеспечивает электробезопасность нулевого провода, стабилизируя его потенциал относительно земли. В трехфазной системе с глухозаземленной нейтралью нулевой провод соединяется с контуром заземления на трансформаторной подстанции. Это гарантирует, что его потенциал остаётся близким к нулю, снижая риск поражения током при касании.
Если заземление отсутствует или выполнено с нарушениями, на нулевом проводе может появиться опасное напряжение из-за перекоса фаз или обрыва нейтрали. В таком случае ноль утрачивает стабильность и становится потенциально опасным. Это особенно критично в однофазных потребительских сетях, где электрические приборы могут оказаться под фазным напряжением даже при отсутствии явных повреждений.
Сопротивление заземляющего устройства должно быть не более 4 Ом для жилых объектов и не более 0,5 Ом для трансформаторных подстанций. Эти значения определены в ПУЭ и обеспечивают надежный отвод токов утечки и короткого замыкания в землю.
Подключение PEN-проводника (объединённого нуля и заземления) должно выполняться строго по схеме TN-C или TN-C-S с обязательным повторным заземлением на вводе в здание. Это минимизирует последствия обрыва нуля и защищает оборудование и людей от опасных потенциалов на металлических корпусах устройств.
Проверка целостности заземления и правильности соединения нулевых проводников должна проводиться регулярно с использованием мегаомметра и приборов для измерения сопротивления растекания. Невыполнение этих требований существенно повышает риск поражения током при касании даже «нулевого» провода.

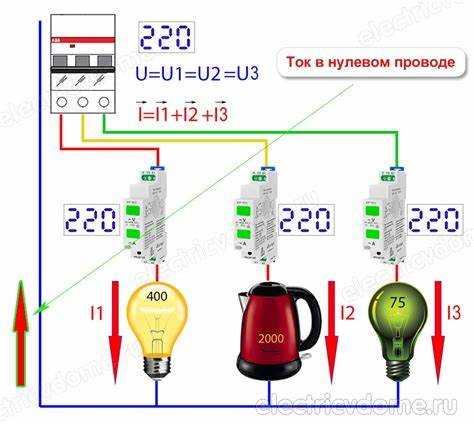

Почему на нулевом проводе отсутствует опасное напряжение
Нулевой провод в электрических сетях переменного тока выполняет функцию возврата тока к источнику после прохождения через нагрузку. Его потенциал при правильно выполненной системе заземления близок к потенциалу земли, что делает напряжение между нулём и землёй минимальным – в пределах 1–2 В, иногда до 5 В при асимметрии фаз.
Причина отсутствия опасного напряжения на нулевом проводе – его прямая связь с точкой нейтрали трансформатора, которая заземлена на подстанции. Это создаёт путь с минимальным сопротивлением для утечки и стабилизирует потенциал нуля относительно земли.
- В системах TN-C и TN-S нейтральный проводник соединён с землёй непосредственно, что исключает накопление заряда.
- При исправной нагрузке ток в нулевом проводе уравновешен токами в фазах, а разность потенциалов между нулём и землёй компенсирована заземлением.
- Даже при прохождении тока через ноль напряжение между ним и человеком, находящимся на земле, не достигает опасных уровней, если нет обрыва или перекоса.
Важное условие – целостность системы заземления и отсутствие обрыва нулевого проводника. При обрыве нуля возможен сдвиг фазных напряжений, и тогда на проводе может появиться потенциал, близкий к фазному, что создаёт угрозу поражения током.
- Регулярно проверять контактные соединения нуля и земли в распределительном щитке.
- Избегать использования переносных удлинителей с нарушенной полярностью.
- Обеспечить наличие рабочего и защитного заземления, особенно в частных домах.
Таким образом, отсутствие опасного напряжения на нулевом проводе – результат его конструктивной привязки к земле и равномерного распределения токов при симметричной нагрузке. Нарушение этих условий может привести к аварийным ситуациям, требующим вмешательства специалиста.

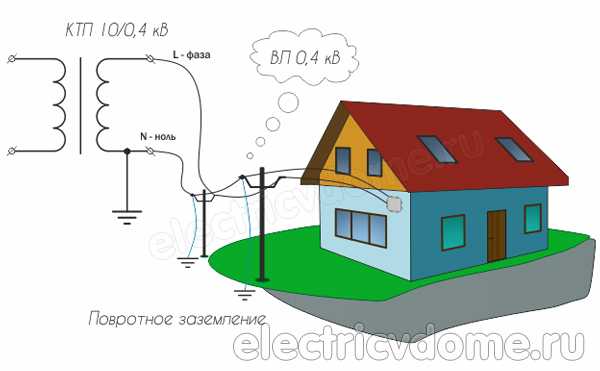

Что происходит при обрыве нуля и когда он становится опасным
Обрыв нулевого провода в трёхфазной системе с рабочим нулём может привести к резкому изменению напряжения на фазах. В нормальных условиях нулевой провод обеспечивает симметрию фазных напряжений относительно земли. При его обрыве точка нейтрали теряет связь с землёй, и фазные напряжения перераспределяются в зависимости от нагрузки, что может привести к перенапряжению на отдельных фазах.
Если в распределительном щите подключены однофазные потребители с неравномерной нагрузкой, обрыв нуля приведёт к тому, что нагрузка начнёт определять положение «плавающей» нейтрали. В результате на одной фазе может оказаться до 380 В вместо 220 В. Это создаёт реальную угрозу для бытовой техники и может вызвать возгорание или выход оборудования из строя.
Кроме повреждения оборудования, существует и опасность поражения током. В некоторых случаях корпус электроприбора, подключённого через обесточенный ноль, может оказаться под фазным напряжением, особенно при нарушении схемы заземления. В этом случае прикосновение к металлическому корпусу может быть смертельно опасным.
Чтобы минимизировать риски, необходимо использовать устройства контроля обрыва нулевого провода и обязательно применять системы уравнивания потенциалов. Рекомендуется устанавливать УЗО и автоматы защиты, рассчитанные на отключение при асимметрии напряжений. Регулярная проверка надёжности нулевых соединений в щите и распределительных коробках обязательна, особенно в старом фонде с алюминиевой проводкой.
Как определить рабочий и защитный ноль в проводке
Рабочий ноль (N) участвует в замыкании электрической цепи и возвращает ток от нагрузки к источнику. Защитный ноль (PE) предназначен исключительно для обеспечения безопасности и подключения металлических корпусов оборудования к земле. Их внешняя схожесть требует точного различения при монтаже и диагностике.
Цветовая маркировка – первый ориентир. В современных стандартах рабочий ноль обозначается синим цветом, а защитный ноль – жёлто-зелёным. Однако в старых системах маркировка может отсутствовать или не соответствовать стандарту, поэтому ориентироваться только на цвет опасно.
Проверка мультиметром проводится в следующем порядке: измерьте напряжение между предполагаемым нулевым проводом и фазой – оно должно быть близко к 220 В. Затем измерьте напряжение между тем же проводом и землёй (PE) – оно должно стремиться к нулю. Если значение стабильно 220 В между этим проводом и фазой, это – рабочий ноль. Если напряжения почти нет – это защитный ноль.
Дополнительно, при прозвонке цепи тестером: рабочий ноль показывает непрерывность цепи до источника питания (обычно к щиту), а защитный ноль прозванивается до шины заземления, которая часто соединена с корпусом щита и системой заземления.
В распределительном щите рабочий ноль подключён к отдельной нулевой шине, а защитный – к шине заземления. При наличии УЗО рабочий и защитный ноль не должны быть объединены после устройства, иначе оно будет срабатывать при подключении нагрузки.
Никогда не следует путать PE и N: соединение защитного нуля с рабочим может создать потенциально опасную ситуацию, особенно при обрыве N, когда напряжение может появиться на корпусе прибора.
Опасность перепутанных фазного и нулевого проводов
Переключение фазного и нулевого проводов приводит к появлению напряжения на элементах, которые в норме должны быть под потенциалом нуля. В результате корпус оборудования или розетки может оказаться под опасным напряжением, что увеличивает риск поражения электрическим током при касании.
При неправильном подключении нулевой провод становится фазным, а фазный – нулевым. Это нарушает работу защитных устройств, например, УЗО и автоматических выключателей, так как они ориентируются на правильное распределение потенциалов. В таких условиях защита не срабатывает своевременно или вовсе не срабатывает.
Особенно опасна ситуация в системах TN-C-S и TN-S, где заземление связано с нулевым проводом. Ошибка в подключении может привести к появлению потенциала на корпусах, создавая угрозу для человека и оборудования.
Для исключения таких ошибок необходимо применять контроль правильности подключения с помощью фазометров и тестеров цепей перед вводом в эксплуатацию. Обязательна проверка маркировки проводов и соответствие цветовой кодировке, например, синий – нулевой, коричневый или черный – фазный.
Рекомендуется также использовать современные дифференциальные автоматы, которые способны обнаруживать обратное подключение и отключать питание, снижая риск поражения током.
Игнорирование правил подключения может привести к серьезным последствиям: коротким замыканиям, возгораниям и опасности для жизни. Регулярные проверки и соблюдение стандартов монтажа – единственная гарантия безопасности при эксплуатации электропроводки.
Вопрос-ответ:
Почему через нулевой провод не проходит опасное напряжение?
Нулевой провод служит для возврата тока обратно к источнику питания и обычно находится на потенциале близком к земле. В нормальных условиях он практически не имеет напряжения относительно земли, так как замкнут на общий контур с заземлением. Поэтому при прикосновении к нему отсутствует значительный ток, способный вызвать поражение. Однако это справедливо только при правильном подключении и отсутствии повреждений в цепи.
Можно ли получить электрический удар через нулевой провод, если где-то в системе произошел обрыв?
Да, такая ситуация возможна. Если нулевой провод обрывается или имеет плохой контакт, его потенциал может подняться до уровня фазного напряжения из-за протекания тока через нагрузку. В этом случае при прикосновении к нулю можно получить удар током, так как он перестает быть «нулевым» по потенциалу. Это одна из причин, почему важно следить за исправностью проводки и использовать устройства защитного отключения.
Чем отличается нулевой провод от защитного заземления и почему через защитный провод ток не течет?
Нулевой провод предназначен для возврата рабочего тока в электрической цепи и связан с источником питания. Защитный проводник (заземление) не предназначен для постоянного прохождения тока, а служит для безопасности — чтобы обеспечить путь тока при аварийных ситуациях, например, при замыкании на корпус оборудования. В норме через защитный провод ток не течет, потому что он не входит в рабочую цепь.
Почему прикосновение к фазному проводу опасно, а к нулевому — нет?
Фазный провод находится под напряжением относительно земли и способен создавать разницу потенциалов, которая вызывает ток через тело человека при прикосновении. Нулевой провод, будучи связанным с землей и источником, обычно находится на нулевом потенциале, поэтому через него не проходит опасный ток. Однако при нарушениях в цепи нулевой провод может стать опасным, поэтому с ним тоже нужно обращаться осторожно.
