Резкое или постепенное повышение давления в системе отопления – частая проблема, с которой сталкиваются владельцы как автономных, так и централизованных систем. Допустимый диапазон рабочего давления для большинства бытовых систем варьируется от 1,5 до 2,5 бар. Превышение этих значений указывает на сбой в работе оборудования или неправильную эксплуатацию.
Наиболее частая причина – избыточное заполнение системы теплоносителем. При этом избыточное давление формируется даже без включения котла. Если после запуска отопительного сезона стрелка манометра быстро уходит в красную зону, следует проверить расширительный бак: его неисправность, утрата давления или малый объем становятся ключевыми факторами перегрузки системы.
Еще один распространённый фактор – образование воздушных пробок. Закупорка труб воздухом нарушает циркуляцию воды, что может привести к локальному перегреву и росту давления. Такая ситуация часто наблюдается после некачественного заполнения системы или при отсутствии автоматических воздухоотводчиков.
Значительное повышение давления наблюдается и при выходе из строя предохранительного клапана. Если он заклинивает и не сбрасывает лишнее давление, это создаёт угрозу повреждения труб, соединений и самого котла. Особенно важно регулярно проверять его исправность в системах закрытого типа.
Наконец, перегрев теплоносителя из-за неисправности термостата или управляющей автоматики может привести к расширению объёма воды и росту давления. Такой перегрев возникает, например, при залипании контактов реле температуры или ошибках в настройке электронного блока управления котлом.
Зависимость давления от температуры теплоносителя
Температура теплоносителя напрямую влияет на давление в замкнутом контуре отопления. При нагреве вода расширяется, а объём системы остаётся неизменным, что приводит к росту давления. Повышение температуры на каждые 10 °C может увеличить давление на 0,2–0,3 бар в зависимости от объема системы и типа расширительного бака.
Если в системе используется закрытый расширительный бак мембранного типа, его объём и степень предварительной накачки играют критическую роль. При недостаточном объёме бака или низком давлении в воздушной камере мембрана не способна компенсировать расширение теплоносителя, что приводит к скачкам давления при нагреве.
- При температуре 20 °C давление в холодной системе может составлять 1–1,5 бар;
- При достижении 70–80 °C давление повышается до 2,0–2,5 бар;
- При температуре свыше 90 °C возможны скачки выше 3 бар, особенно при неисправной мембране или переизбытке теплоносителя.
Для контроля рекомендуется:
- Регулярно проверять давление в холодной системе до запуска (при температуре около 20 °C);
- Следить за поведением давления при нагреве и фиксировать значения при температуре 60, 80 и 90 °C;
- Сравнивать данные с расчётными характеристиками расширительного бака, указанными производителем;
- Поддерживать правильное давление в воздушной камере бака – обычно 0,8–1 бар при отключённой системе;
- Избегать перегрева котла – автоматика должна ограничивать температуру подачи в пределах 75–80 °C для бытовых систем.
При регулярных скачках давления при стабильной температуре следует проверить уровень теплоносителя, состояние мембраны расширительного бака и настройки группы безопасности.
Воздушные пробки в трубопроводе и их влияние на давление
Наличие воздуха в системе отопления нарушает равномерную циркуляцию теплоносителя. Воздушные пробки образуются в верхних точках трубопровода или радиаторов, где скорость движения жидкости минимальна. Эти скопления блокируют поток воды, создавая участки с повышенным гидравлическим сопротивлением.
Из-за частичного перекрытия магистрали циркуляционный насос продолжает нагнетать жидкость, что вызывает локальное увеличение давления. Особенно заметно это в замкнутых участках с низкой пропускной способностью. При этом манометры могут показывать скачки давления на 0,5–1,2 бар по сравнению с нормой.
Если в системе установлен автоматический воздухоотводчик, но он не справляется, необходимо проверить его работоспособность: часто причиной служит засорение или неправильное расположение. Вручную стравливать воздух следует с помощью кранов Маевского, начиная с самых верхних радиаторов.
Рекомендация: при регулярном появлении пробок проверяют уровень теплоносителя и герметичность труб. Недостаток воды может ускорять подсос воздуха, особенно в системах с открытым расширительным баком.
При проектировании системы важно избегать горизонтальных участков с обратным уклоном – именно в них чаще всего накапливаются воздушные массы.
Засоры и перекрытие циркуляции в контуре отопления
Засоры в трубопроводах и радиаторах отопления часто вызывают локальное повышение давления в системе. Основная причина – накопление отложений (шлака, окалины, накипи) на внутренних стенках труб, особенно в металлических контурах. В результате уменьшается проходное сечение и увеличивается гидравлическое сопротивление.
Частичная или полная блокировка циркуляции приводит к тому, что насос продолжает нагнетать теплоноситель, но его движение затруднено. Это вызывает скачок давления в подающем участке, особенно при использовании насосов с постоянной производительностью. В замкнутой системе с расширительным баком недостаточного объема это может привести к срабатыванию предохранительного клапана или разрыву соединений.
Наиболее уязвимые зоны – это радиаторы, узлы подключения теплых полов, фильтры-грязевики и участки труб с резкими поворотами. Перекрытие кранами без согласования с общей гидравликой также нарушает циркуляцию и может стать причиной давления выше нормы в отдельных контурах.
Для диагностики необходимо проверить температуру обратки, давление до и после фильтров, а также фактическую производительность циркуляционного насоса. При выявлении отклонений – промыть систему реагентами или механически прочистить загрязненные участки. Регулярная профилактика, включая установку фильтров и контроль за чистотой теплоносителя, снижает риск засоров и стабилизирует работу отопления.

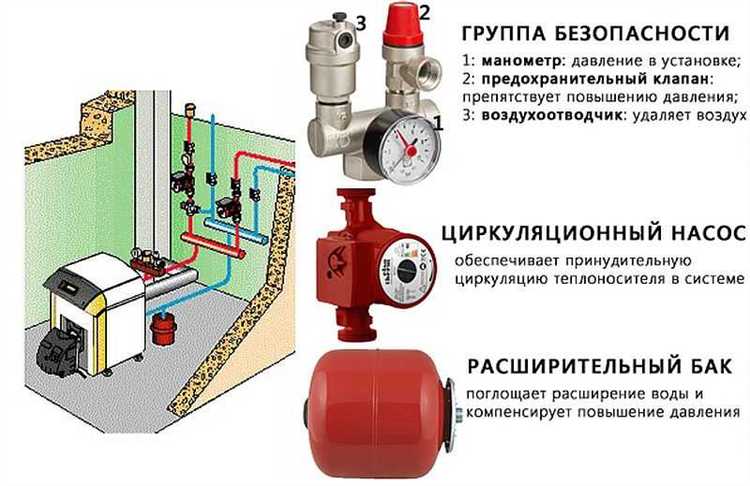

Неисправность расширительного бака и её последствия
Расширительный бак компенсирует тепловое расширение воды в замкнутом контуре отопления. При его неисправности давление в системе начинает расти непропорционально изменению температуры теплоносителя. Это связано с утратой способности бака поглощать избыточный объём воды.
Наиболее распространённая причина неисправности – потеря давления в воздушной камере мембранного бака. При этом мембрана теряет упругость, и резервный объём для теплоносителя сводится к нулю. Также возможен физический износ мембраны или её разрыв, что приводит к заполнению всего объёма бака водой.
Признаком неисправности является постоянный рост давления при нагреве котла и сброс воды через предохранительный клапан. После остывания системы давление резко падает, иногда до нуля, что может вызывать остановку циркуляционного насоса.
Для диагностики достаточно измерить давление в воздушной камере при отключённой системе. Если давление ниже паспортного (обычно 0,8–1,5 бар), необходимо подкачать воздух или заменить бак. Проверка проводится через стандартный ниппель, расположенный с торца бака.
Игнорирование проблемы приводит к разрушению соединений, утечкам теплоносителя и повреждению котельного оборудования. Особенно критична ситуация при использовании чугунных радиаторов, не рассчитанных на резкие перепады давления.
Рекомендуется ежегодно проводить техническое обслуживание системы отопления с обязательной проверкой расширительного бака. При частом срабатывании клапана сброса давления следует немедленно проверить исправность бака, чтобы избежать гидроударов и аварийных отключений.

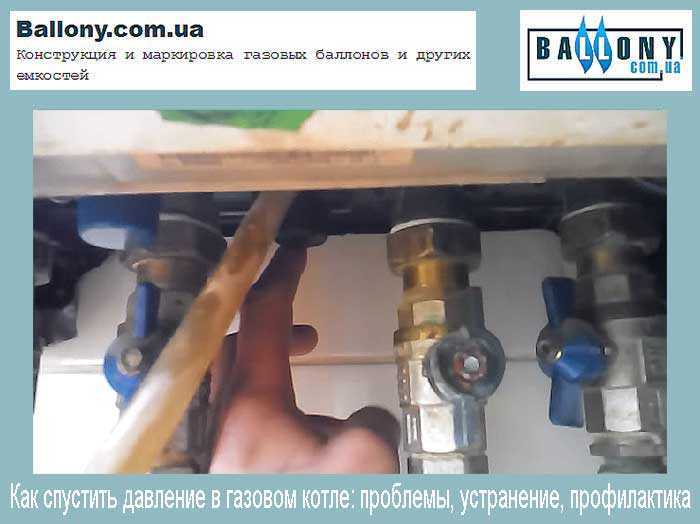

Повышение давления из-за поломки предохранительного клапана
Предохранительный клапан предназначен для сброса избыточного давления в системе отопления. Его поломка приводит к невозможности автоматического стравливания излишков теплоносителя, что создает риск аварийного повышения давления.
Одна из распространённых причин неисправности – заклинивание запорного элемента из-за накипи, коррозии или механических загрязнений. В этом случае клапан теряет способность открываться при достижении критического давления. Другой вариант – износ пружины, в результате чего клапан закрывается неплотно или не открывается вовсе.
При неисправности клапана давление может превышать 3 бар, что превышает рабочие параметры большинства бытовых котлов. Это провоцирует срабатывание других защитных механизмов, например, аварийное отключение оборудования или протечки в слабых местах трубопровода и радиаторов.
Для диагностики следует вручную нажать на шток клапана. Отсутствие стравливания указывает на закупорку или поломку. Визуальный осмотр может выявить следы подтеков или известковый налёт, свидетельствующий о плохом состоянии уплотнителей.
Рекомендуется проводить профилактическую замену клапана каждые 3–5 лет, особенно в системах с жесткой водой. Установка манометра до и после клапана позволяет контролировать его работу в реальном времени. Использование неоригинальных или неподходящих по характеристикам клапанов существенно снижает эффективность защиты.
Неправильная подпитка системы водой и её последствия
Подпитка системы отопления осуществляется для компенсации потерь теплоносителя и поддержания рабочего давления. Использование воды с неподходящими характеристиками, например, жесткой или содержащей большое количество растворенных веществ, вызывает ускоренное образование накипи и коррозию труб и теплообменников. Это приводит к снижению теплопередачи и увеличению гидравлического сопротивления.
Частое или чрезмерное добавление воды без контроля давления вызывает постоянное повышение давления в системе, что увеличивает риск повреждения уплотнений, прокладок и предохранительных клапанов. В результате избыточное давление может привести к разрывам или протечкам, особенно в зонах с конструктивными слабостями.
Рекомендуется использовать подготовленную воду с контролируемым уровнем жесткости, а также оснащать систему автоматическими устройствами подпитки с датчиками давления и обратными клапанами. Регулярный мониторинг давления после подпитки помогает своевременно выявлять и устранять аномалии.
Запрещено подпитывать систему водой из открытых источников без предварительной очистки, так как это увеличивает риск попадания воздуха и загрязнений, которые вызывают образование воздушных пробок и ускоряют износ оборудования.
Правильная подпитка требует соблюдения регламентов производителя котла и элементов системы, включая допустимый диапазон давления и параметры теплоносителя. Несоблюдение этих условий провоцирует ускоренный износ и увеличение расходов на ремонт и эксплуатацию.
Воздействие насосного оборудования на рост давления
Насосы в системе отопления обеспечивают циркуляцию теплоносителя, однако неправильный выбор или эксплуатация насосного оборудования часто становится причиной повышения давления.
- Избыточная мощность насоса: Насос с завышенной производительностью создает избыточное давление в трубах, что может приводить к повышению общей нагрузки на систему и риску выхода из строя компонентов.
- Заклинивание или частичные блокировки рабочего колеса: Повышение сопротивления вращению приводит к скачкам давления и нестабильной работе контура.
- Отсутствие или неисправность регулирующих клапанов: Без автоматического или ручного регулирования скорость подачи теплоносителя остается высокой, что вызывает рост давления в местах сужения трубопровода.
- Нарушение балансировки системы: Несоответствие гидравлических параметров между насосом и системой отопления ведет к локальному увеличению давления, особенно в зонах с недостаточным сбросом или расширением.
Для контроля давления, связанного с насосом, рекомендуется:
- Подбирать насос с учетом гидравлического расчёта системы, чтобы обеспечить оптимальный напор и расход.
- Регулярно проводить техническое обслуживание для выявления и устранения механических неисправностей.
- Устанавливать регулирующие клапаны и автоматические системы управления скоростью насоса.
- Проверять и поддерживать корректную балансировку гидросистемы отопления.
Соблюдение этих мер минимизирует риск повышения давления, продлевая срок службы оборудования и обеспечивая стабильную работу системы.
Вопрос-ответ:
Почему давление в системе отопления резко увеличилось после запуска насоса?
Резкий рост давления после включения циркуляционного насоса может быть связан с некорректной настройкой или неисправностью оборудования. Например, слишком высокая скорость насоса создаёт избыточное гидравлическое сопротивление, что приводит к повышению давления. Также возможно, что система засорена или имеет закрытые запорные клапаны, ограничивающие поток и вызывающие скачок давления. Рекомендуется проверить давление расширительного бака и состояние обратных клапанов, а также убедиться, что насос выбран по характеристикам для данной системы.
Как неисправность расширительного бака влияет на давление в системе отопления?
Расширительный бак компенсирует изменение объёма теплоносителя при нагревании. Если мембрана бака повреждена или давление в газовой камере слишком низкое, бак перестаёт выполнять свою функцию. Это приводит к повышению давления в системе, поскольку лишняя жидкость некуда девается при расширении. В итоге давление может расти до опасных значений, что грозит повреждением труб и оборудования. Проверка давления в баке и замена неисправной мембраны обычно решает проблему.
Может ли неправильная подпитка системы водой вызвать рост давления, и почему?
Да, чрезмерная или некорректная подпитка системы водой приводит к увеличению давления. При добавлении избыточного объёма жидкости в замкнутый контур объём теплоносителя становится больше, чем предусмотрено, что вызывает повышение давления. Особенно это заметно, если расширительный бак не справляется с компенсацией. Кроме того, вода из водопровода может содержать растворённые газы или загрязнения, ухудшающие работу системы. Контроль подпитки и использование фильтров помогает избежать таких ситуаций.
Почему неисправный предохранительный клапан приводит к постоянному росту давления в отоплении?
Предохранительный клапан предназначен для сброса избыточного давления и предотвращения аварийных ситуаций. Если он заедает или загрязнён, клапан не открывается при повышении давления, что вызывает его постоянный рост. Без своевременного сброса давление в системе может достигать критических значений, создавая угрозу разрыва труб или оборудования. Регулярное техническое обслуживание клапана и его проверка на исправность необходимы для стабильной работы отопления.
Как воздушные пробки в системе отопления влияют на давление и какие последствия это может вызвать?
Воздушные пробки нарушают нормальную циркуляцию теплоносителя, создавая локальные зоны высокого гидравлического сопротивления. Это приводит к скачкам давления в отдельных участках системы. Кроме того, воздух ухудшает теплообмен и может вызывать шумы и вибрации в трубах. Если воздух долго не удаляется, давление в системе становится нестабильным, что может привести к повреждениям или снижению эффективности отопления. Для решения проблемы используют автоматические или ручные воздухоотводчики.
Почему в системе отопления повышается давление без видимых причин?
Повышение давления в системе отопления может происходить из-за нескольких факторов, даже если на первый взгляд все выглядит нормально. Одной из частых причин является расширение теплоносителя при нагревании. Если расширительный бак неправильно отрегулирован или повреждён, избыточный объём жидкости не компенсируется, и давление растёт. Также это может происходить из-за неправильной работы предохранительного клапана, который не сбрасывает излишки давления. Засоры или неполадки в циркуляционном насосе способны создавать локальные перепады давления, влияя на общую стабильность системы. Нередко причина скрывается в ошибках при подпитке системы водой: слишком частое или избыточное добавление жидкости приводит к постепенному росту давления. Рекомендуется провести диагностику расширительного бака, клапанов и проверить настройки подпитки для выявления точного источника проблемы.
