Если при включении стиральной машины срабатывает автоматический выключатель в щитке, это не случайность, а сигнал об электротехнической неисправности. Чаще всего проблема возникает из-за утечки тока, короткого замыкания или превышения допустимой нагрузки в сети. Каждый из этих случаев требует точной диагностики и оперативного вмешательства.
Одна из типичных причин – повреждение изоляции питающего кабеля или нагревательных элементов внутри самой машины. При этом утечка тока на корпус приводит к срабатыванию УЗО или автомата. Подключение стиральной машины к заземлению обязательно: его отсутствие усиливает риск поражения током и делает работу устройства опасной.
Не менее частая ситуация – срабатывание автомата при запуске из-за скачка пускового тока. Если автомат имеет недостаточный номинал (например, 10 А вместо требуемых 16 А), его отключение будет закономерным. Рекомендуется сверить маркировку автомата с паспортными данными стиральной машины и при необходимости заменить его на модель с подходящими характеристиками.

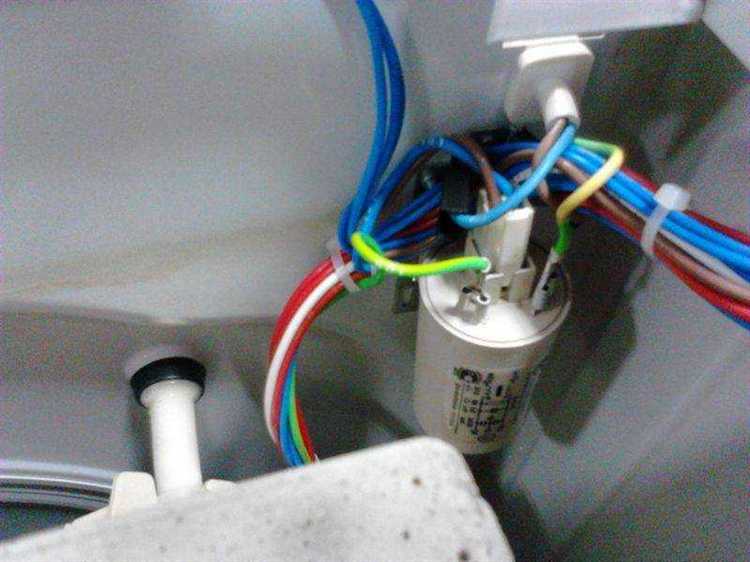

Проблема также может быть связана с неисправным модулем управления, замыканием в сетевом фильтре или попаданием влаги внутрь корпуса. В каждом случае требуется проведение визуального осмотра, прозвонка цепей и тестирование отдельных компонентов под нагрузкой. Не рекомендуется многократное повторное включение – это может усугубить повреждения.
Проверка цепи питания и состояния розетки
С помощью мультиметра в режиме измерения переменного напряжения проверьте наличие напряжения на клеммах розетки. Нормальное значение должно находиться в пределах 220–230 В. Отклонения могут свидетельствовать о неисправности питающей линии или плохом контакте в распределительной коробке.
Далее необходимо проверить заземляющий контакт розетки. Убедитесь, что между фазой и «землёй» также есть напряжение около 220 В, а между «нулём» и «землёй» – не более 5 В. Если заземление отсутствует или уровень напряжения выходит за допустимые пределы, возможно, требуется ревизия всей электропроводки на участке подключения.
Следующий этап – осмотр вилки и сетевого шнура стиральной машины. Шнур не должен иметь перегибов, оголённых проводников или перегрева в области контакта с вилкой. При наличии повреждений требуется немедленная замена кабеля или розетки.
Если розетка подключена через тройник, удлинитель или сетевой фильтр, исключите их из цепи. Неисправные промежуточные соединения часто вызывают кратковременные замыкания, провоцирующие срабатывание автомата.
Проверку состояния розетки следует завершить измерением сопротивления изоляции между фазным и нулевым проводниками. При нормальных условиях оно должно быть выше 1 МОм. Более низкие значения указывают на пробой изоляции, требующий срочного устранения.
Неисправность ТЭНа как причина срабатывания автомата

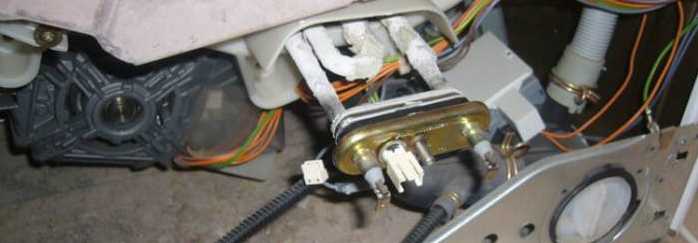

ТЭН (трубчатый электронагреватель) – одна из ключевых деталей стиральной машины, отвечающая за нагрев воды. При повреждении изоляции или пробое на корпус он может вызвать утечку тока, приводящую к срабатыванию автоматического выключателя или УЗО.
Характерный признак неисправности ТЭНа – автомат отключается именно в момент начала нагрева, спустя несколько минут после запуска стирки. В этом случае мотор, насос и блок управления продолжают работать штатно, пока не происходит включение нагрева.
Проверка ТЭНа начинается с визуального осмотра на наличие накипи, следов подгорания или трещин. Даже если внешне элемент выглядит исправным, необходима диагностика мультиметром:
Если обнаружен пробой, ТЭН подлежит немедленной замене. Использование машины с повреждённым нагревателем повышает риск короткого замыкания и перегрева электрической цепи.
После замены обязательно очистить внутреннюю поверхность бака от отложений, которые могли способствовать повреждению изоляции. Рекомендуется также проверить состояние термодатчика, установленного рядом с ТЭНом, чтобы исключить другие возможные источники проблемы.
Замыкание в электропроводке внутри корпуса стиральной машины
Основные участки риска включают:
- пучки проводов, проложенные вдоль металлического корпуса, особенно в местах изгибов и креплений;
- соединения разъёмов к двигателю, ТЭНу, насосу и плате управления, где возможны ослабления контактов или попадание влаги;
- участки, где провода проходят рядом с подвижными частями, такими как противовес или амортизаторы.
Для проверки необходимо:
- Отключить машину от сети и снять заднюю крышку корпуса.
- Визуально осмотреть все пучки проводов на предмет трещин, перегибов, следов оплавления или контакта с корпусом.
- Проверить соединительные разъёмы на наличие признаков окисления, перегрева или обрыва проводников.
- С помощью мультиметра в режиме прозвонки выявить короткие замыкания между проводниками и массой корпуса.
Если обнаружено повреждение изоляции, участок следует отрезать и заново обжать клемму или выполнить изоляцию с помощью термоусадочной трубки. Нельзя использовать скрутки без пайки или изоленты в ответственных зонах – это временное решение, не обеспечивающее надёжности.
После устранения неисправностей и повторной сборки необходимо выполнить пробный запуск с контролем тока. Если автомат больше не срабатывает, причина замыкания была успешно устранена.

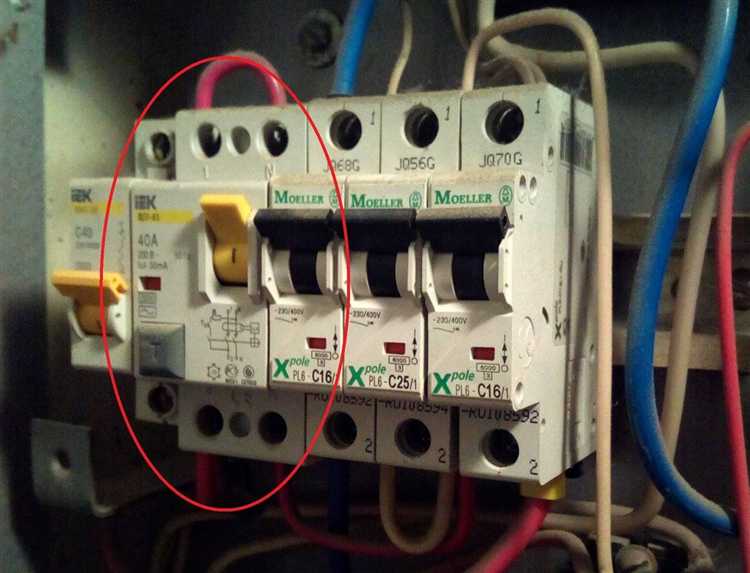

Срабатывание УЗО при утечке тока на корпус
Устройство защитного отключения (УЗО) срабатывает при обнаружении утечки тока, превышающей заданный порог, обычно 10 или 30 мА. В случае стиральной машины причиной может быть пробой изоляции внутренних элементов на металлический корпус.
Чаще всего утечка возникает из-за повреждения изоляции нагревательного элемента (ТЭНа). При длительной эксплуатации на корпусе ТЭНа могут появляться микротрещины, через которые влага вызывает ток утечки. При подключении машины к сети даже минимальный контакт с корпусом становится причиной немедленного отключения УЗО.
Также утечка может происходить через поврежденные провода, контактирующие с металлическими элементами корпуса, либо через электронный модуль управления при попадании влаги. Подозрение на подобную неисправность возникает, если УЗО отключается мгновенно после включения вилки в розетку, до начала набора воды или вращения барабана.
Для диагностики необходимо прозвонить корпус машины относительно фазного и нулевого проводников с помощью мегаомметра или мультиметра с функцией измерения сопротивления изоляции. Значения ниже 1 МОм указывают на утечку. Особое внимание следует уделить ТЭНу, помпе и электродвигателю.
Если УЗО продолжает срабатывать, несмотря на внешнюю сухость корпуса, стоит временно отключить заземление (только для теста под наблюдением специалиста) и убедиться в наличии тока утечки по корпусу. Однако эксплуатация без заземления категорически запрещена – это временный шаг исключительно для выявления причины.
При обнаружении поврежденного элемента его следует заменить. Временное устранение проблемы (например, изоляцией поврежденного провода) не гарантирует безопасность и может привести к повторной утечке. Ремонт должен выполняться с учётом электрических норм и последующей проверкой на отсутствие тока на корпусе.
Несоответствие автомата нагрузке стиральной машины
Стиральные машины потребляют переменный ток с пиковыми значениями при запуске, которые значительно выше номинального тока работы. Если автоматический выключатель установлен с недостаточным номиналом по току, он будет выбивать при включении из-за перегрузки.
Для бытовых стиральных машин мощностью 2–3 кВт оптимально использовать автомат с номиналом 16–20 А. Автоматы на 10 А часто не выдерживают пусковых токов мотора и нагревателя, что приводит к ложным срабатываниям.
Также важен тип автомата. Автоматический выключатель с характеристикой типа B срабатывает при токах, превышающих номинал примерно в 3–5 раз, что слишком чувствительно для нагрузки стиральной машины. Рекомендуется использовать автоматы с характеристикой C, которые допускают пусковые токи до 5–10-кратного превышения номинала.
- Определить мощность стиральной машины (указывается в паспорте или на табличке устройства).
- Рассчитать рабочий ток по формуле I = P / U, где U – напряжение сети (220 В).
- Выбрать автомат с номиналом, превышающим расчетный ток минимум на 20–30% для надежной работы.
- Использовать автоматы с характеристикой C для учета пусковых токов двигателя и ТЭНа.
- Проверить правильность монтажа и отсутствие дополнительных нагрузок на цепь стиральной машины.
Нарушение этих правил приводит к частым срабатываниям автомата при включении, снижая срок службы оборудования и создавая неудобства. Правильный выбор автомата по параметрам нагрузки стиральной машины гарантирует стабильную работу без ложных отключений.

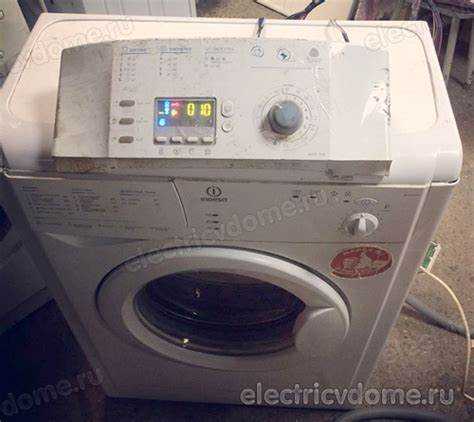

Действия при постоянном выбивании автомата после запуска
Первым шагом необходимо отключить стиральную машину от электросети и проверить состояние питающего кабеля на отсутствие видимых повреждений или перегибов.
Далее требуется провести визуальный осмотр внутренней электропроводки машины, обращая внимание на изоляцию проводов и отсутствие следов короткого замыкания.
Следующий этап – тестирование сопротивления изоляции с помощью мультиметра или мегомметра между корпусом и фазными проводами. Значение ниже 1 МОм указывает на повреждение изоляции или утечку тока.
Особое внимание уделяется нагревательному элементу (ТЭНу). Его обрыв или замыкание на корпус – частая причина выбивания автомата. Проверка производится измерением сопротивления и отсутствия контакта с корпусом.
Проверить работу программного контроллера и электродвигателя. Неисправные модули могут создавать короткие замыкания при запуске.
После устранения выявленных неисправностей следует установить автоматический выключатель с током срабатывания, соответствующим характеристикам стиральной машины и электросети.
Если проблемы сохраняются, рекомендуется привлечь квалифицированного электрика для углубленной диагностики и ремонта с применением профессионального оборудования.
Вопрос-ответ:
Почему при включении стиральной машины сразу выбивает автомат в щитке?
Чаще всего автомат срабатывает из-за короткого замыкания в электросхеме машины или повреждения изоляции проводов. Это может быть связано с внутренним дефектом ТЭНа, нарушением контактов в модуле управления или попаданием воды на электрические элементы. Проверка начинается с визуального осмотра и измерения сопротивления цепей, чтобы локализовать источник утечки тока.
Можно ли самостоятельно проверить причину выбивания автомата в стиральной машине?
Проверка возможна, если есть базовые навыки работы с электрикой. Нужно отключить питание, снять крышку корпуса и осмотреть проводку на наличие повреждений, следов горения или влаги. Измерить сопротивление ТЭНа мультиметром, проверить целостность заземления. Без специального оборудования и опыта глубокое выявление причин может быть затруднительным и опасным.
Как выбрать подходящий автомат для защиты стиральной машины?
Автомат должен соответствовать номинальному току, который потребляет стиральная машина в рабочем режиме. Обычно для бытовых машин достаточно устройства на 16–20 А с характеристикой срабатывания типа C, учитывая пусковые токи двигателя. Важно также, чтобы автомат был установлен на отдельной линии с правильным сечением проводов и качественным заземлением.
Почему автомат срабатывает только при включении стиральной машины и больше не выбивает в процессе работы?
Это может указывать на кратковременное замыкание при запуске двигателя или нагревательного элемента, которое быстро пропадает. Часто причина — износ щеток мотора, окисление контактов или повреждение стартового конденсатора. В процессе работы ток стабилизируется, и автомат не срабатывает, но неисправность требует диагностики и ремонта для предотвращения дальнейших проблем.
Что делать, если автомат срабатывает при включении машины, а внешний осмотр не выявил видимых повреждений?
Необходимо проверить внутренние элементы стиральной машины: нагревательный элемент на пробой, электродвигатель на замыкание обмоток, модуль управления и все контакты. Для точного определения проблемы рекомендуется использовать тестеры и мультиметры. При отсутствии опыта лучше обратиться к квалифицированному специалисту, чтобы избежать риска повреждения техники или травм.
Почему при включении стиральной машины выбивает автомат в щитке?
Выбивание автомата при включении стиральной машины чаще всего связано с коротким замыканием или утечкой тока в электрической цепи прибора. Это может быть вызвано повреждением внутренней проводки, износом изоляции, неисправностью нагревательного элемента или попаданием влаги на контакты. Также причиной может стать неправильный выбор автомата, который не рассчитан на нагрузку стиральной машины. Для точного определения причины следует проверить электрическую цепь, состояние ТЭНа, проводки и контактов, а также убедиться в правильности параметров защитного устройства.
Какие действия нужно предпринять, если автомат выбивает сразу после включения стиральной машины?
Если автомат отключается сразу после включения, необходимо первым делом отключить стиральную машину от сети и не включать её до устранения проблемы. Далее стоит проверить розетку и шнур питания на наличие видимых повреждений. Рекомендуется проверить нагревательный элемент мультиметром на наличие замыкания на корпус. Если ТЭН исправен, следует проверить проводку внутри корпуса и контакты на плате управления. При отсутствии навыков в электрике лучше обратиться к квалифицированному специалисту, так как самостоятельные попытки ремонта без необходимых знаний могут привести к ухудшению ситуации или угрозе безопасности.
