Почему трескается стяжка пола при высыхании из готовых смесей

Растрескивание стяжки пола при высыхании – распространённая проблема, особенно при использовании готовых сухих смесей. Одной из ключевых причин служит слишком быстрое испарение влаги с поверхности. Если испарение превышает скорость внутренней гидратации цемента, структура теряет прочность, и формируются микротрещины. Это часто наблюдается при высоких температурах воздуха, сквозняках и отсутствии укрытия после заливки.

Превышение допустимой толщины слоя также увеличивает риск растрескивания. При нанесении слоя более 50 мм без армирования усиливается внутреннее напряжение, а неравномерная усадка приводит к появлению как поверхностных, так и сквозных трещин. Важно учитывать технические параметры, указанные производителем конкретной смеси, и строго придерживаться рекомендуемой толщины в зависимости от типа основания.

Неправильная подготовка основания вызывает локальные перепады усадки. Остатки пыли, слабые зоны, влажные участки или различия по впитываемости нарушают адгезию. В результате стяжка неравномерно сцепляется с основанием, что приводит к растрескиванию в зонах с ослабленным контактом.

Нарушения в соотношении компонентов при затворении смеси, особенно избыток воды, снижают прочностные характеристики. Излишняя влага увеличивает усадку при высыхании и создаёт условия для образования усадочных трещин. При замешивании важно строго соблюдать рекомендуемое водоцементное отношение, указанное на упаковке.

Отсутствие или неправильная организация температурных и усадочных швов также провоцирует появление трещин. При большой площади пола необходимо разбивать стяжку на отдельные участки с помощью компенсаторов, учитывая расположение дверных проёмов, колонн и других конструктивных элементов.

Нарушение водно-цементного соотношения при замешивании

Оптимальное водно-цементное соотношение для стяжек, выполненных на основе цемента М400, должно находиться в пределах 0,4–0,5. Превышение этого значения даже на 10–15 % существенно увеличивает пористость структуры и ухудшает сцепление между зернами заполнителя. В результате уменьшается прочность на растяжение при изгибе, что особенно критично в начальный период твердения.

Для обеспечения точного соотношения необходимо использовать мерные емкости и строго следовать инструкции производителя сухой смеси. В случае приготовления раствора на объекте вручную важно учитывать влажность песка: при высокой естественной влажности объём добавляемой воды следует корректировать. Пренебрежение этим моментом приводит к нарушению расчётного состава и непредсказуемым последствиям при высыхании стяжки.

Рекомендуется применять пластификаторы, позволяющие уменьшить объём воды без ухудшения удобоукладываемости. Это позволяет сохранить заданные характеристики прочности и минимизировать риски растрескивания. Применение добавок должно быть обосновано расчётами и совместимо с типом цемента и заполнителя.

Использование некачественных или несовместимых компонентов смеси

Состав стяжки напрямую влияет на её прочность, усадку и риск растрескивания. Применение компонентов с нарушением требований по качеству или их несовместимость между собой может привести к образованию трещин уже на стадии высыхания.

Наиболее распространённые ошибки связаны со следующими факторами:

• Цемент низкого качества: применение цемента с нарушенным сроком хранения или с признаками влагонакопления снижает активность вяжущего, что ухудшает сцепление с заполнителем и провоцирует образование усадочных трещин.
• Песок с примесями: присутствие глины, органики или пыли в песке нарушает адгезию, вызывает локальное неравномерное высыхание, что создаёт напряжения в теле стяжки.
• Неоднородность компонентов: использование материалов с разной крупностью, происхождением или минеральным составом может вызвать расслаивание или неравномерную усадку в разных участках.
• Добавки сомнительного происхождения: дешёвые пластификаторы, не предназначенные для конкретных типов цемента, могут вступать в химическую реакцию, провоцируя разрыхление структуры и появление микротрещин.

Для минимизации риска следует:

1. Использовать цемент не ниже класса CEM I 42.5, свежий, без следов слёживания.
2. Применять мытый песок с модулем крупности не менее 1.5 и минимальным содержанием пылевидных фракций (менее 3%).
3. Выбирать только сертифицированные добавки, совместимые с используемым типом цемента, и строго соблюдать дозировку, указанную производителем.
4. Избегать самостоятельного внесения модификаторов без предварительного тестирования состава на усадку и прочность.

Систематический контроль качества компонентов при приёмке и соблюдение рецептуры значительно снижают вероятность появления дефектов в процессе высыхания стяжки.

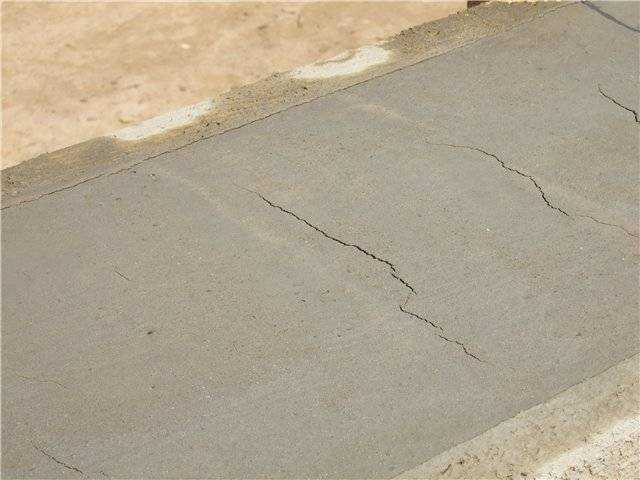

Отсутствие армирования или неправильный выбор армирующих материалов

Армирование снижает риск растрескивания стяжки за счёт перераспределения напряжений, возникающих при усадке и высыхании. При полном отсутствии армирования или использовании неподходящих материалов стяжка теряет устойчивость к внутренним деформациям.

Наиболее распространённые ошибки:

• использование металлической сетки с крупной ячейкой, не предназначенной для тонких стяжек;
• укладка армирующего материала ближе к нижнему или верхнему краю слоя, а не в средней трети;
• применение пластиковой сетки низкой прочности, неспособной воспринимать усадочные напряжения;
• отсутствие фиксации сетки, из-за чего она смещается при заливке и теряет рабочее положение;
• использование армирующих волокон без учёта их дозировки и совместимости с цементной матрицей.

Для минимизации рисков рекомендуется:

1. при толщине стяжки до 50 мм использовать полипропиленовые волокна с дозировкой не менее 600 г/м³;
2. для слоёв от 50 до 100 мм – сварную стальную сетку с ячейкой 50×50 мм и проволокой не тоньше 3 мм;
3. размещать арматуру в средней части слоя, на специальных подставках высотой 20–30 мм;
4. при использовании фибры – соблюдать рекомендации производителя по перемешиванию и времени вымешивания смеси;
5. в стяжках по теплоизоляции или по разделительному слою применять комбинированное армирование (сетку + фибру).

Игнорирование этих требований особенно критично на больших площадях, при наличии температурных перепадов или при выполнении работ в сжатые сроки.

Слишком быстрый набор прочности из-за высокой температуры и сквозняков

При температуре воздуха выше +25 °C и недостаточной защите поверхности от сквозняков стяжка начинает терять влагу ускоренными темпами. Это нарушает процесс гидратации цемента, при котором образуются кристаллические связи, обеспечивающие прочность материала. В условиях интенсивного испарения эти связи формируются неравномерно, что приводит к внутренним напряжениям и, как следствие, к образованию трещин.

Особенно критично это для тонких слоёв стяжки – менее 40 мм. При высокой температуре они пересыхают за считанные часы, не успевая набрать прочность. Сквозняки дополнительно усугубляют ситуацию, создавая неравномерность испарения по всей площади. Части поверхности оказываются в разных условиях высыхания, что усиливает деформации и риск растрескивания.

Рекомендации: при температуре выше +25 °C проводить работы только в ранние утренние часы или использовать охлаждение помещения. После укладки необходимо немедленно укрыть поверхность плёнкой или геотекстилем, поддерживающим равномерную влажность. Исключение сквозняков – обязательное условие: окна и двери следует держать закрытыми, а вентиляцию временно отключить или ограничить.

Для поддержания оптимального режима твердения рекомендуется в течение первых 7 суток ежедневно увлажнять поверхность водой и продлевать укрытие минимум на 5–10 дней, особенно при жаркой погоде.

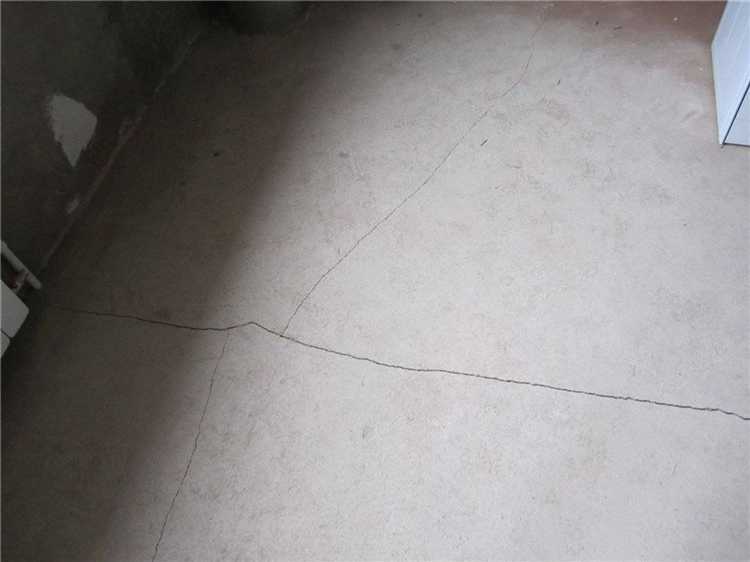

Нарушения технологии укладки стяжки по слоям и участкам

При заливке больших площадей стяжки необходимо строго соблюдать порядок укладки по участкам и слоям. Нарушения в последовательности могут привести к появлению холодных швов – зон, где отсутствует монолитное сцепление между участками, заливаемыми с перерывом. Такие швы становятся слабыми местами, в которых со временем возникают трещины под действием внутренних напряжений.

Если заливка осуществляется слоями, важно, чтобы каждый следующий слой наносился не позже, чем через 4–6 часов после предыдущего, пока не началось его окончательное схватывание. В противном случае произойдёт расслаивание конструкции, нарушится её целостность, и поверхность станет подвержена растрескиванию при высыхании.

Частая ошибка – отсутствие перевязки между участками при послойной укладке. Если не предусмотреть механическое зацепление (например, с помощью зубчатого шпателя или игольчатого валика), верхний слой не сцепится с нижним. Это особенно критично при использовании разных составов или при частичной заливке в течение нескольких дней.

Рекомендуется использовать технологические карты, разбивая поверхность на секции с учетом времени схватывания смеси. Швы между участками следует выполнять по заранее установленным маякам или направляющим, а не произвольно. Также важно, чтобы перед заливкой очередного участка была очищена и увлажнена поверхность предыдущего, чтобы избежать пылевой прослойки и улучшить сцепление.

Нарушения при укладке по слоям часто сочетаются с несоблюдением температурного режима или режима увлажнения, что дополнительно усугубляет внутренние напряжения в теле стяжки. Особенно это заметно при толщине слоя более 50 мм, когда верхние и нижние зоны высыхают с разной скоростью.

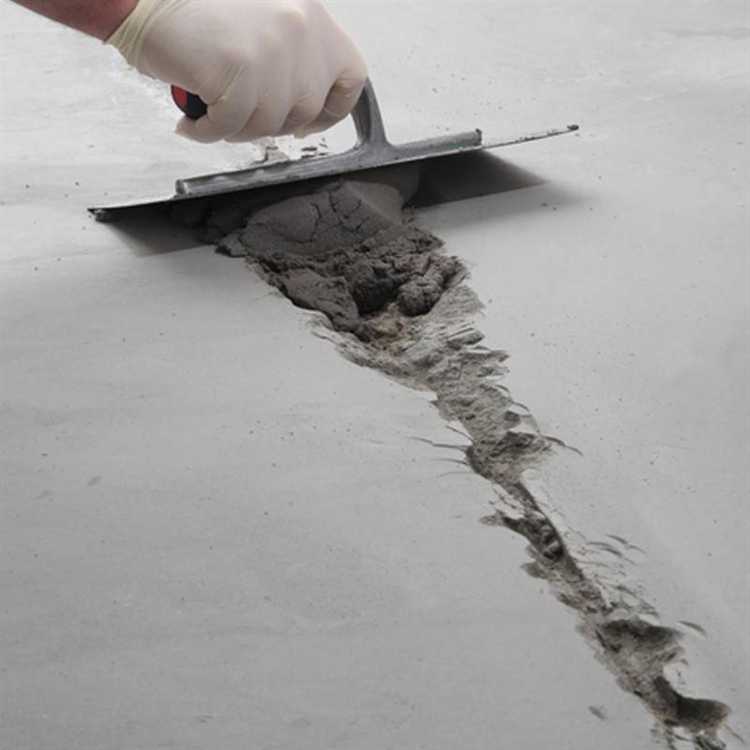

Пренебрежение увлажнением стяжки в первые дни после заливки

Недостаток влаги в первые 3–7 дней после заливки приводит к быстрому испарению воды из цементного камня, что вызывает образование микротрещин. Эти повреждения возникают из-за неравномерного высыхания и внутреннего напряжения, вызванного усадкой.

Рекомендуется проводить регулярное увлажнение поверхности стяжки минимум 2 раза в сутки, особенно при температуре воздуха выше 20 °C и низкой относительной влажности. Для этого применяют опрыскивание водой или накрытие полиэтиленовой пленкой.

Отсутствие контроля за влажностью увеличивает риск преждевременного высыхания, снижая прочность стяжки и провоцируя появление трещин, которые со временем могут расширяться и ухудшать эксплуатационные характеристики пола.

Оптимальная практика – поддержание влажности поверхности на уровне 70–80 % в первые 5 дней, что обеспечивает равномерное твердение цемента и уменьшает напряжения усадки.

Игнорирование данных требований приводит к необходимости дорогостоящего ремонта и снижению долговечности покрытия. Контроль увлажнения является обязательным этапом, без которого качественное исполнение стяжки невозможно.

Ошибки при подготовке основания перед укладкой стяжки

Отсутствие выравнивания поверхности вызывает неравномерное распределение нагрузки и напряжений в стяжке. Неровности свыше 5 мм требуют предварительного выравнивания или использования самовыравнивающихся смесей.

Игнорирование гидроизоляции на влажных основаниях приводит к проникновению влаги из грунта или бетонной плиты, что вызывает неравномерное высыхание и появление трещин. Рекомендуется применять влагозащитные пленки или гидроизоляционные составы.

Недостаточное высыхание основания перед укладкой стяжки, особенно в случаях бетонных плит, вызывает испарение воды снизу, что усиливает внутренние напряжения и способствует образованию трещин. Оптимальная влажность основания должна соответствовать нормам – обычно менее 4% для бетонных поверхностей.

Отсутствие грунтования основания снижает сцепление с цементной смесью. Использование глубокопроникающих грунтовок улучшает адгезию и уменьшает риск отделения стяжки.

Неправильный выбор типа основания без учета его прочности и стабильности приводит к деформациям и трещинам. Перед укладкой стяжки рекомендуется проверить прочность основания методом отрыва и устранить слабые участки.

Неправильное устройство температурных и усадочных швов

Температурные и усадочные швы предназначены для компенсации деформаций бетонной стяжки, возникающих при изменении температуры и усадке материала. Неправильное их устройство приводит к неравномерному распределению напряжений и образованию трещин.

Основные ошибки при устройстве швов:

Температурные швы рекомендуется выполнять до полного набора прочности бетона, чтобы обеспечить контроль деформаций с первых дней эксплуатации. Усадочные швы делают после первичного схватывания, ориентируясь на схему температурных швов, но с большей плотностью при больших площадях.

При проектировании следует учитывать коэффициенты температурного расширения и усадки для используемого материала, что поможет правильно рассчитать количество и размеры швов. Игнорирование этих параметров ведет к преждевременному растрескиванию покрытия.

Вопрос-ответ:

Почему появляются трещины в стяжке пола через несколько дней после заливки?

Трещины чаще всего возникают из-за слишком быстрого высыхания раствора. При резком испарении влаги стяжка теряет пластичность, возникают внутренние напряжения. Кроме того, если в помещении высокая температура и есть сквозняки, поверхность схватывается раньше, чем раствор набирает необходимую прочность внутри, что приводит к образованию трещин. Еще одной причиной может быть отсутствие или неправильное устройство температурных и усадочных швов, которые должны компенсировать деформации.

Какую роль играет подготовка основания перед укладкой стяжки в предотвращении растрескивания?

Основание должно быть чистым, прочным и достаточно ровным. Пыль, грязь или слабые слои снижают адгезию между основанием и стяжкой. Если основание плохо подготовлено, стяжка будет испытывать неравномерные нагрузки и деформации, что способствует появлению трещин. Нередко ошибки на этом этапе выражаются в отсутствии грунтовки или использовании неподходящих материалов для выравнивания, что снижает сцепление и приводит к расслаиванию.

Можно ли избежать растрескивания стяжки пола, если использовать армирующую сетку?

Армирующая сетка снижает риск появления крупных трещин, так как распределяет нагрузки и уменьшает деформации при высыхании. Однако сетка не решает проблему, если допущены другие ошибки, например, неправильное соотношение воды и цемента или отсутствие швов. Сетка больше помогает контролировать микротрещины и повышает прочность, но полностью исключить трещины она не может. Нужно сочетать армирование с правильной технологией заливки и уходом за стяжкой.

Как правильно ухаживать за стяжкой в первые дни после заливки, чтобы избежать трещин?

После заливки важно обеспечить равномерное и постепенное высыхание раствора. Резкие перепады температуры, сквозняки и прямая солнечная инсоляция вредны, так как вызывают быстрое испарение воды с поверхности. В течение первых дней поверхность можно накрывать пленкой, чтобы замедлить высыхание, или периодически увлажнять, особенно в жаркую и сухую погоду. Такой уход позволяет раствору набрать прочность без излишних внутренних напряжений и минимизирует риск растрескивания.
