Срабатывание автоматического выключателя при запуске духовки указывает на конкретные проблемы в электросети или внутри самого прибора. Чаще всего это происходит из-за перегрузки линии, короткого замыкания или утечки тока на корпус. Игнорирование таких признаков может привести к повреждению проводки, пожару или поражению током.
Первым шагом необходимо определить, выбивает автомат защиты или устройство защитного отключения (УЗО). Это важно, поскольку УЗО реагирует на утечку тока, а автомат – на перегрузку или короткое замыкание. Если отключение происходит при включении духовки и только её, речь может идти о неисправности нагревательных элементов, внутренней проводки или вилки.
Для начала стоит отключить другие мощные электроприборы, подключённые к этой же линии, и повторить включение духовки. Если автомат снова выбивает, это исключает перегрузку и указывает на техническую неисправность. Проверку целостности шнура, розетки и клеммной колодки внутри духовки следует производить только при полном отключении питания.
Самостоятельный ремонт элементов с высоким напряжением недопустим, особенно без соответствующих навыков. Однако пользователь может провести предварительную диагностику и предоставить специалисту точные наблюдения, что существенно ускоряет устранение проблемы.

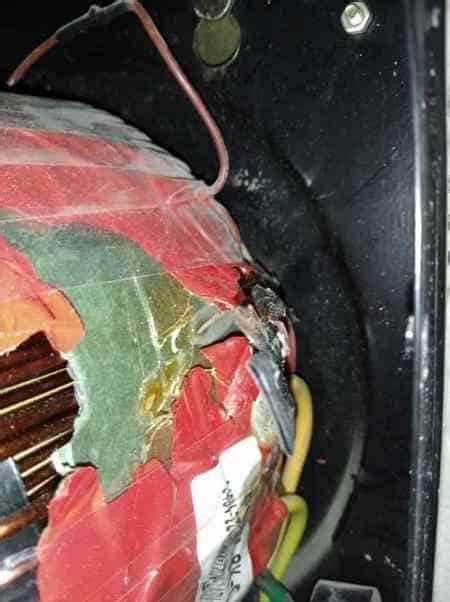

Как определить причину срабатывания автомата при включении духовки
Первым шагом необходимо убедиться, что автомат отключается именно при включении духовки, а не из-за других потребителей в сети. Для этого отключают все остальные электроприборы и пробуют включить только духовку. Если автомат продолжает срабатывать, проблема связана именно с ней.
Затем важно зафиксировать момент срабатывания автомата: происходит ли это сразу после включения, через несколько секунд или при нагреве до определённой температуры. Если отключение происходит мгновенно – вероятна неисправность в электрической цепи духовки (короткое замыкание, пробой на корпус). Если через некоторое время – возможно, перегрев или пробой ТЭНа.
Следующий этап – визуальный осмотр кабеля питания духовки и розетки. Следы нагара, оплавления или запах гари указывают на перегрузку или плохой контакт. Также стоит проверить, соответствует ли сечение провода мощности духовки (обычно требуется не менее 2,5 мм² для устройств мощностью до 3,5 кВт).
Если автомат срабатывает только при определённом режиме духовки (например, с конвекцией), стоит проверить конкретные элементы, активируемые при этом режиме – мотор вентилятора, дополнительный нагревательный элемент.
Дополнительно важно проверить маркировку самого автомата: если номинал ниже требуемого (например, 10 А вместо 16 А), он может отключаться из-за обычной рабочей нагрузки духовки. При этом замену автомата нужно производить только после диагностики всей цепи – установка заведомо более мощного без устранения причин перегрузки опасна.
Если диагностика своими силами затруднительна или выявлены следы повреждения изоляции, требуется обращение к квалифицированному электрику. Работа с неисправной духовкой или щитом может привести к поражению током или возгоранию.

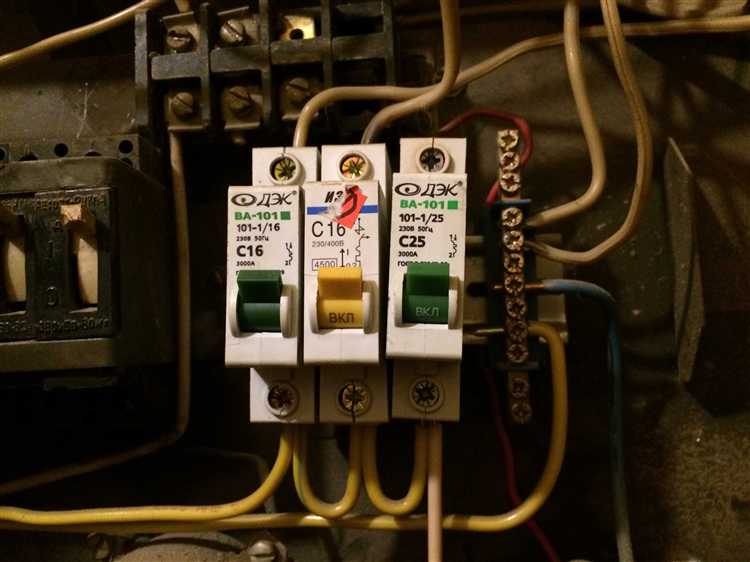

Проверка кабеля питания и розетки на наличие короткого замыкания
Первым шагом необходимо полностью обесточить цепь, отключив автоматический выключатель, питающий розетку духовки. Это исключит риск поражения электрическим током при последующих действиях.
Далее отсоедините вилку духовки от розетки и визуально осмотрите питающий кабель по всей длине. Особое внимание следует уделить участкам возле вилки и точки входа в корпус устройства. Следы оплавления, потемнение изоляции, трещины или перегибы указывают на возможный перегрев или короткое замыкание внутри жил.
После визуального осмотра проверьте розетку. Снимите внешнюю крышку и осмотрите внутренности на наличие нагара, повреждений контактов или оплавленного пластика. Такие признаки свидетельствуют о перегрузке или межфазном замыкании.
Для точной диагностики используйте мультиметр в режиме прозвонки или измерения сопротивления. Замерьте сопротивление между контактами вилки. Если мультиметр показывает нулевое или очень низкое сопротивление, значит в кабеле или вилке есть короткое замыкание. Также проверьте сопротивление между каждым штырем вилки и корпусом духовки – наличие показаний указывает на пробой изоляции.
Если розетка двойная, временно исключите соседнюю нагрузку и проверьте, выбивает ли автомат при подключении духовки в отдельную проверенную розетку. Это поможет исключить влияние других подключенных устройств.
Любые выявленные дефекты – повреждение изоляции, следы оплавления или пробой на корпус – требуют немедленной замены кабеля или розетки. Не допускается временное устранение неисправности путем изоляции поврежденных участков – это создаёт риск повторного короткого замыкания и пожара.

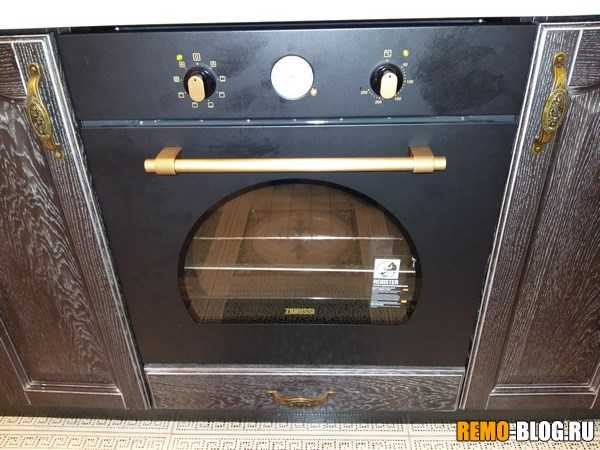

Замыкание в нагревательных элементах духовки: как выявить и устранить
Если при включении духовки срабатывает автомат, одной из вероятных причин может быть короткое замыкание внутри нагревательных элементов. ТЭНы часто повреждаются вследствие перегрева, отложений жира или микротрещин в изоляции, что приводит к пробою на корпус.
Проверка нагревательных элементов должна выполняться с отключённой от сети духовкой. Последовательность действий:
- Снимите заднюю или верхнюю панель духовки, чтобы получить доступ к ТЭНам.
- Отсоедините контакты ТЭНа, запомнив их расположение для последующей сборки.
- Используйте мультиметр в режиме прозвонки или измерения сопротивления.
- Проверьте сопротивление между контактами элемента. Значение в диапазоне 20–60 Ом указывает на исправный нагреватель.
- Проверьте сопротивление между каждым контактом и металлическим корпусом духовки. При наличии проводимости (показания меньше ∞) – ТЭН пробит на корпус.
Если пробой подтверждён, заменить ТЭН необходимо полностью. Ремонт или изоляция повреждённых участков не обеспечивают надёжной работы и создают риск повторного короткого замыкания.
При покупке нового ТЭНа:
- Уточните модель духовки и мощность элемента.
- Проверьте форму и расположение креплений – несовпадение приведёт к затруднениям при установке.
- Перед монтажом убедитесь, что новый элемент не имеет повреждений и показывает нормальное сопротивление.
После замены важно аккуратно подключить провода, надёжно зафиксировать ТЭН и собрать корпус духовки. При повторном включении автомат не должен выбивать – если проблема сохраняется, стоит проверить другие компоненты цепи питания.

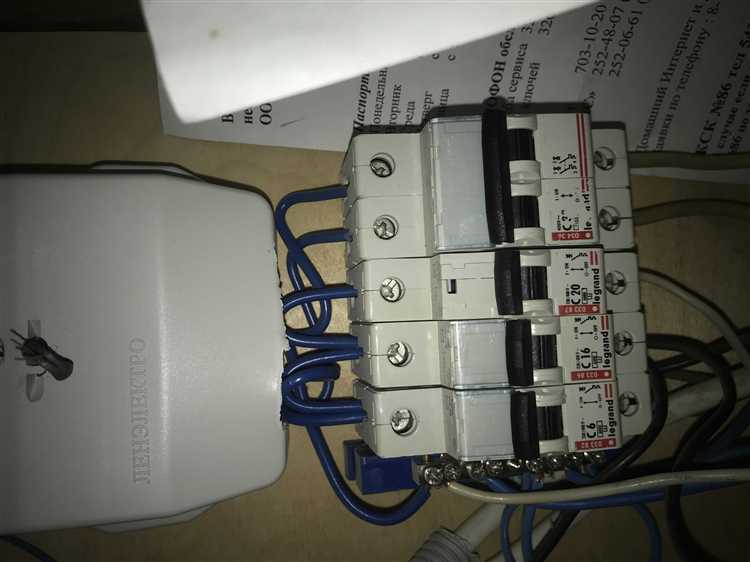

Неисправность УЗО или автомата: признаки и способы диагностики
Если автоматический выключатель или устройство защитного отключения (УЗО) срабатывают при включении духовки, причина может быть не только в самой технике, но и в неисправности защиты. Признаки, указывающие на проблемы с УЗО или автоматом, можно распознать по следующим критериям:
- автомат или УЗО срабатывает даже при отключённой духовке;
- нагревательные приборы в других цепях вызывают аналогичное отключение;
- корпус автомата или УЗО нагревается, слышны потрескивания или запах гари;
- переключение УЗО или автомата в рабочее положение сопровождается искрением;
- устройство невозможно включить даже при полностью обесточенной нагрузке.
Для проверки работоспособности УЗО и автомата нужно выполнить следующие шаги:
- Отключить нагрузку – полностью обесточить духовку, сняв вилку из розетки или отключив отдельный автоматический выключатель.
- Включить УЗО/автомат. Если они не срабатывают – проблема, вероятно, в цепи нагрузки. Если срабатывание продолжается – вероятен дефект самого устройства.
- Проверить тестовую кнопку на УЗО. При исправном устройстве нажатие должно приводить к мгновенному отключению. Отсутствие реакции – признак выхода из строя.
- Измерить сопротивление изоляции проводки и внутренних компонентов прибора (прибором типа мегомметра). Если показатели в норме, а УЗО продолжает срабатывать – замена устройства необходима.
Автоматические выключатели также подвержены механическому износу и тепловому старению. При постоянных ложных срабатываниях даже при стабильной нагрузке следует заменить автомат на исправный с теми же параметрами по номиналу и характеристике (например, тип C 16 А).
Неисправные УЗО и автоматы не подлежат ремонту и должны быть заменены. При сомнениях в диагнозе следует вызвать квалифицированного электрика, так как ошибки в подборе или подключении защитных устройств могут представлять угрозу безопасности.
Как проверить изоляцию проводки внутри духовки
Проверка изоляции проводки внутри духовки требуется в случаях, когда автоматический выключатель срабатывает сразу после включения прибора. Для диагностики необходимо обесточить духовку, отключив её от розетки или полностью обесточив линию на щитке.
Разборку корпуса следует начинать с задней стенки. После снятия панели становятся доступны основные участки внутренней проводки. Особое внимание уделяется местам, где кабели соприкасаются с металлическими элементами корпуса, креплениями и ТЭНами.
Осмотрите каждый участок изоляции на наличие трещин, оплавлений, следов перегрева и пробоев на корпус. Даже незначительные повреждения могут стать причиной утечки тока на «землю» и привести к срабатыванию УЗО или автомата.
Для точной проверки изоляции используйте мегаомметр (тест на сопротивление изоляции). Подключите прибор к одному из проводников, второй щуп – к металлическому корпусу. Измерения проводят при напряжении не менее 500 В. Сопротивление должно быть не ниже 1 МОм. Значения ниже указывают на повреждение изоляции.
После диагностики повреждённые участки проводки необходимо заменить. Недопустимо использовать скрутки или изоленту вблизи нагревательных элементов. Новую проводку следует укладывать вдали от нагревающихся зон, при необходимости использовать термостойкие материалы (силиконовая изоляция, стекловолокно).
После замены важно повторно провести замер сопротивления, чтобы убедиться в отсутствии токов утечки. Только после успешной проверки можно подключить духовку к сети и протестировать её в рабочем режиме.
Роль заземления и его влияние на работу электрической духовки
Заземление – обязательный элемент электрической безопасности духовки. Оно обеспечивает безопасный путь для тока утечки, предотвращая поражение человека при контакте с металлическими частями прибора.
При отсутствии или повреждении заземления ток утечки может вызвать срабатывание автомата или устройства защитного отключения (УЗО). Это приводит к выбиванию автомата при включении духовки, так как система воспринимает утечку как опасность короткого замыкания.
Проверка исправности заземления проводится с помощью тестера или мультиметра: сопротивление между корпусом духовки и контуром заземления должно быть близко к нулю (обычно менее 1 Ом). Высокое сопротивление указывает на дефекты в проводке или отсутствии правильного контура.
Рекомендуется использовать трехжильный кабель с надежным соединением к заземляющему контуру, проложенному по стандартам ПУЭ и ГОСТ. Неправильное или неполное заземление не только вызывает выбивание автомата, но и повышает риск повреждения электрооборудования и травм.
При замене или ремонте духовки важно проверить целостность и качество заземления в распределительном щите и в точках подключения, чтобы избежать ложных срабатываний защитных устройств и обеспечить стабильную работу прибора.
Что делать, если автомат выбивает только при включении определённого режима
Выбивание автомата при активации конкретного режима духовки указывает на локальную неисправность в цепи, связанной с этим режимом. Чаще всего проблема кроется в нагревательных элементах, термостате или переключателях.
Для начала отключите духовку от сети и визуально осмотрите ТЭНы, отвечающие за данный режим, на наличие повреждений или следов перегрева. При подозрении на замыкание используйте мультиметр в режиме измерения сопротивления, проверяя целостность и отсутствие короткого замыкания на корпус.
Если нагревательные элементы исправны, проверьте переключатель режимов. Износ или внутренняя неисправность могут создавать замыкание при переключении на проблемный режим. Для диагностики отсоедините переключатель и измерьте сопротивление между контактами, сравнив с технической документацией.
Не исключена неисправность термостата или других элементов цепи управления конкретного режима. Замена неисправных деталей позволяет устранить проблему с выбиванием автомата. При отсутствии опыта рекомендуется обратиться к квалифицированному электрику для безопасной диагностики и ремонта.

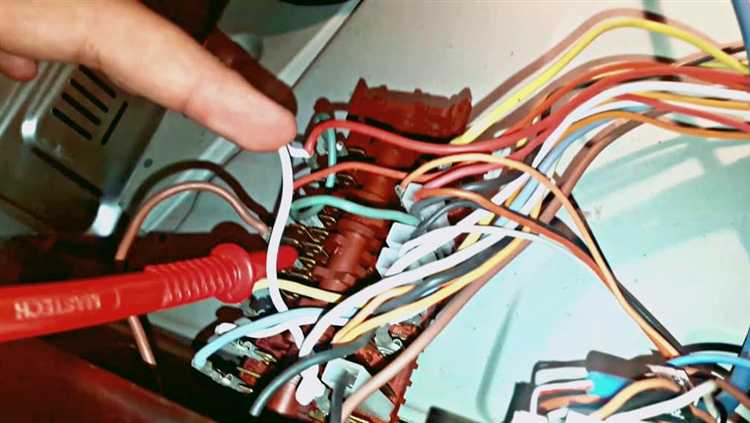

Когда необходимо вызвать электрика и как подготовиться к визиту
Вызывать электрика нужно при систематическом выбивании автомата при включении духовки, особенно если автомат срабатывает сразу после подачи питания или после попытки сменить режимы работы. Если проверка базовых причин – состояния кабеля, розетки, видимых повреждений ТЭНов – не дала результатов, самостоятельное вмешательство становится опасным.
Также обязательна профессиональная диагностика при появлении запаха гари, искрения в районе подключения духовки или при заметном нагреве автомата. При неоднократном срабатывании УЗО, несмотря на отключение всех других электроприборов, вызов электрика является обязательным.
Для подготовки к визиту следует подготовить информацию о модели духовки и установленных автоматах, время и частоту срабатывания. Обеспечьте свободный доступ к щитку и духовке, отключите питание, если это безопасно и возможно. Полезно заранее записать последовательность действий, приводящих к срабатыванию автомата.
При вызове мастера лучше заранее сообщить о наличии УЗО и автоматах, их номинальных характеристиках. Это позволит электрику взять с собой необходимое диагностическое оборудование, например, тестер сопротивления изоляции, мегомметр или тестер на утечки тока.
Важна фиксация симптомов: температура корпуса духовки при срабатывании, звуки, мерцание индикаторов. Эти детали ускоряют выявление причины неисправности и сокращают время ремонта.
Вопрос-ответ:
Почему автоматический выключатель срабатывает именно при включении духовки?
Чаще всего причина в коротком замыкании или утечке тока в цепи духовки. При подаче напряжения возникает резкий скачок тока, который воспринимается автоматом как опасность, и он отключается. Возможны также повреждения нагревательных элементов или проблемы с проводкой внутри устройства.
Можно ли самому проверить, что вызывает выбивание автомата при включении духовки?
Определённые проверки провести реально. Например, осмотреть видимые провода на предмет повреждений, проверить розетку и вилку, попробовать подключить духовку к другой цепи. Однако измерения сопротивления и поиск короткого замыкания лучше доверить специалисту, так как работа с электричеством требует навыков и соблюдения техники безопасности.
Какие неисправности духовки чаще всего приводят к срабатыванию защитного автомата?
Наиболее распространены повреждения нагревательных элементов (ТЭНов), что вызывает замыкание внутри. Также часто встречаются проблемы с изоляцией проводов, неправильное подключение или износ внутренних компонентов, а иногда — загрязнения или попадание влаги внутрь корпуса, создающие ток утечки.
Когда стоит срочно вызвать электрика для проверки духовки и электросети?
Если автомат выбивает регулярно при каждом включении духовки и простые меры, как смена розетки или выключателя, не помогают, лучше не затягивать с вызовом специалиста. Также срочная помощь нужна при запахе гари, искрении, нагреве проводки или если другие электроприборы в доме начали работать нестабильно.
Как подготовиться к приезду мастера, чтобы ускорить диагностику проблемы с духовкой?
Перед визитом нужно отключить духовку от сети, освободить доступ к электрической панели и розетке, записать, при каких условиях срабатывает автомат (например, при включении конкретного режима). Если есть возможность, собрать сведения о возрасте и предыдущих ремонтах устройства — это поможет мастеру быстрее выявить источник неполадок.
Почему автоматический выключатель срабатывает именно при включении духовки?
Срабатывание устройства защиты при запуске духовки часто связано с резким увеличением нагрузки на электрическую сеть. При включении нагревательных элементов происходит кратковременный скачок тока, который может превысить номинал автомата, особенно если он подобран с запасом, близким к реальной нагрузке. Также причиной может быть неисправность в электропроводке или внутренних элементах духовки, например, короткое замыкание в нагревателях или повреждение изоляции проводов, что вызывает утечку тока и приводит к срабатыванию защиты.
Какие шаги можно предпринять, если автомат выбивает сразу после включения духовки?
Первым делом стоит отключить духовку и проверить состояние кабеля и розетки, убедиться в отсутствии видимых повреждений. Далее рекомендуется проверить автоматический выключатель на исправность, так как он может быть изношен или неправильно подобран по току. Если внешний осмотр не выявил причин, нужно измерить сопротивление изоляции нагревательных элементов и проводки духовки — это поможет обнаружить замыкание или повреждения. При отсутствии опыта и необходимого инструмента лучше вызвать квалифицированного электрика для детальной диагностики и безопасного устранения проблемы.
