Правильное количество и расположение розеток для кондиционера – ключевой фактор для безопасной и эффективной эксплуатации оборудования. В жилых квартирах чаще всего используется сплит-система, которая требует выделенной линии электропитания с отдельной розеткой, рассчитанной на нагрузку не менее 16 А.
Минимальное количество розеток для одного кондиционера – одна. При этом важно, чтобы она была смонтирована с заземлением и соответствовала стандартам ПУЭ. Розетка должна находиться в пределах досягаемости внутреннего блока, обычно на высоте около 1,5 метра от пола, но при этом исключать попадание влаги и прямых механических воздействий.
В случае установки нескольких кондиционеров в квартире рекомендуется предусмотреть отдельные розетки для каждого устройства с отдельным автоматическим выключателем в распределительном щите. Это повышает безопасность и облегчает обслуживание системы.
Нормативы требуют, чтобы электропроводка, питающая кондиционер, имела сечение минимум 2,5 мм² медного провода и была выделена отдельной цепью. Использование обычных розеток и удлинителей для кондиционера недопустимо, так как это может привести к перегреву и авариям.
Требования электропроводки для подключения кондиционера
Для правильного и безопасного подключения кондиционера в квартире необходимо использовать отдельную линию электропроводки, рассчитанную на нагрузку устройства. Минимальное сечение кабеля для кондиционеров мощностью до 3,5 кВт составляет 2,5 мм² медного провода, при мощностях свыше 3,5 кВт рекомендуется использовать провод с сечением не менее 4 мм².
Обязательным требованием является установка автоматического выключателя с характеристикой типа C, номиналом 16–25 А, в зависимости от мощности и пускового тока компрессора. Для защиты от токов утечки обязательно применяют устройство защитного отключения (УЗО) с порогом срабатывания 30 мА.
Розетка для кондиционера должна быть заземлена и иметь отдельный контур заземления. Использование удлинителей и тройников для подключения категорически не рекомендуется из-за повышенной нагрузки и риска перегрева.
Оптимальный вариант – подвести проводку напрямую от электрощита до розетки кондиционера через выделенный автомат. Это обеспечивает стабильную работу оборудования и снижает риск повреждения изоляции и электрических компонентов.
Для кондиционеров с большой мощностью и встроенным электроподогревом иногда требуется трехфазное питание, что требует отдельного расчета с учетом особенностей электросети квартиры.
При монтаже проводки необходимо соблюдать нормативы ПУЭ (Правила устройства электроустановок) и рекомендации производителя кондиционера, учитывая параметры электросети и условия эксплуатации.

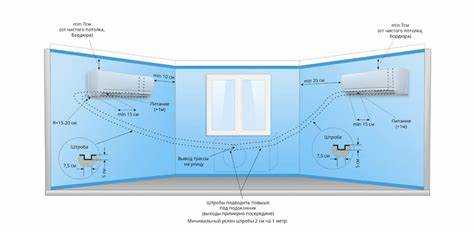

Оптимальное количество розеток для одного кондиционера
Для подключения одного кондиционера достаточно выделить одну отдельную розетку с заземлением. Это связано с тем, что большинство бытовых сплит-систем имеют встроенную вилку и рассчитаны на подключение к одной точке питания.
Розетка должна быть рассчитана на ток не ниже 16 А и иметь напряжение 220 В, чтобы выдерживать пусковые токи компрессора. Использование удлинителей или тройников недопустимо, поскольку это увеличивает риск перегрева и короткого замыкания.
Рекомендуется, чтобы розетка была подключена к отдельному автоматическому выключателю в электрощите, с характеристикой, соответствующей мощности кондиционера. Это обеспечивает защиту электросети и оборудования.
В случае, если кондиционер оснащён дополнительными устройствами (например, увлажнителем воздуха или ионизатором), может понадобиться установка отдельной розетки для каждого прибора. Однако стандартный комплект системы требует только одной розетки.
При выборе места установки розетки учитывайте удобство доступа для обслуживания и предотвращение воздействия влаги или прямого солнечного света. Высота установки обычно составляет 30-40 см от уровня пола, но может варьироваться в зависимости от модели и конструкции кондиционера.
Особенности выбора розетки с учетом мощности кондиционера
Для кондиционеров с мощностью до 2,5 кВт достаточно стандартной розетки на 16 А с заземлением. При этом важно использовать модели с медными контактами, способными выдерживать длительную нагрузку без перегрева.
Кондиционеры мощностью от 2,5 до 4 кВт требуют розеток с повышенной пропускной способностью – рекомендуется выбирать изделия на 20 А и выше, оснащённые защитой от перегрева и короткого замыкания. При такой мощности целесообразно применять розетки с заземляющим контактом и корпусом из негорючих материалов.
Для мощных систем свыше 4 кВт розетки обычно не используются, предпочтительнее прямая подводка к отдельному автомату на щитке с использованием розетки промышленного стандарта или специального силового разъёма. Это обеспечивает безопасность и стабильность работы кондиционера.
Также учитывается напряжение сети – для однофазных кондиционеров обычно достаточно 220 В, для трёхфазных требуется соответствующая розетка с учётом фазировки и силы тока.
При выборе розетки нужно учитывать не только номинальную мощность, но и пусковой ток кондиционера, который может быть в 3–5 раз выше рабочего. Это влияет на выбор автомата защиты и качество контактов розетки.
Рекомендуется приобретать розетки и автоматические выключатели от проверенных производителей с сертификатами соответствия, чтобы исключить возможные риски при эксплуатации.
Расположение розеток для удобного подключения внешнего и внутреннего блока

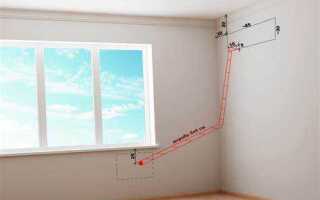

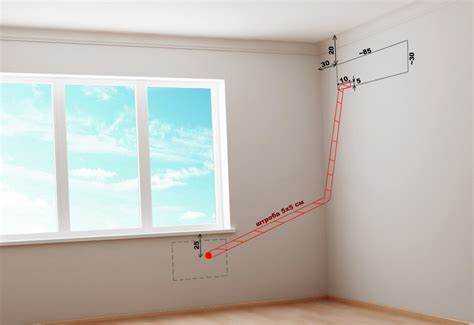

Розетка для внутреннего блока кондиционера должна располагаться на высоте 1,5–1,8 метра от пола, предпочтительно в пределах 30 см от монтажного места самого блока. Это обеспечивает легкий доступ для подключения и обслуживания, а также минимизирует длину силового кабеля.
Для внешнего блока розетку рекомендуется установить на высоте 0,5–1 метра от уровня установки блока, с учетом защиты от атмосферных осадков и удобства доступа для техобслуживания. Важно предусмотреть наличие влагозащищенного корпуса или специальной розетки с классом защиты не ниже IP44.
Розетки должны располагаться с учетом минимального расстояния до блоков, чтобы исключить натяжение кабелей и обеспечить надежное соединение. Для внутреннего блока оптимально использовать отдельный электрический контур с автоматом защиты, что позволяет избежать перегрузок и отключения при неисправностях.

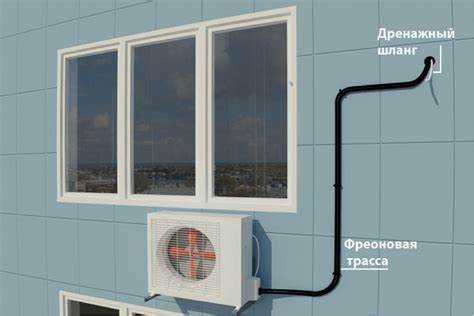

Розетка для внешнего блока часто устанавливается с внешней стороны стены, возле кронштейна или площадки крепления. Это облегчает подключение и ремонт без необходимости доступа внутрь помещения. При этом следует избегать размещения розетки в местах прямого попадания воды или сильного загрязнения.
Если кондиционер оснащён отдельными блоками питания для внутреннего и внешнего блока, каждая розетка должна быть оснащена соответствующим защитным устройством (автомат или УЗО) с учетом мощности оборудования и особенностей электропроводки.
Нормы безопасности при установке розеток для кондиционера
Розетки для кондиционера должны подключаться к отдельной линии с автоматическим выключателем, рассчитанным на ток не ниже 16 А. Использование УЗО с чувствительностью 30 мА обязательно для предотвращения поражения электрическим током при замыкании на корпус.
Место установки розетки выбирается в пределах досягаемости питающего кабеля внутреннего блока, на высоте 0,3–0,5 м от пола, что обеспечивает удобство эксплуатации и минимизирует риск механических повреждений. Расстояние от источников воды и нагревательных приборов должно составлять не менее 0,6 м.
Розетки рекомендуется устанавливать с защитой от пыли и влаги по стандарту не ниже IP44, особенно если кондиционер располагается в помещениях с повышенной влажностью. Кабель должен иметь сечение не менее 2,5 мм² при длине до 10 метров и защищаться гибкими гофрированными трубами или коробами.
Запрещено подключать кондиционер через удлинители и тройники. Все соединения и крепления должны быть выполнены с использованием клеммников и изоляционных материалов, соответствующих нормативам ГОСТ и ПУЭ.
При установке розетки для внешнего блока важно предусмотреть защиту от атмосферных воздействий и исключить доступ влаги внутрь корпуса, используя герметичные монтажные коробки и специализированные розетки с крышками.
Необходимость отдельного автомата и защитного устройства для кондиционера
Кондиционер требует подключения через отдельный автоматический выключатель с номиналом, соответствующим максимальному току нагрузки. Обычно для бытовых сплит-систем мощностью до 3,5 кВт рекомендуется автомат на 16–20 А, для более мощных моделей – на 25–32 А.
Отдельный автомат предотвращает перегрузку и короткое замыкание, обеспечивая изоляцию цепи кондиционера от остальных электроприборов квартиры. Совместное подключение с другими нагрузками может вызвать срабатывание автомата при пиковых токах, что приведёт к сбоям в работе оборудования.
Защитное устройство УЗО с током утечки 30 мА является обязательным элементом для повышения безопасности. Оно защищает от поражения электрическим током при повреждении изоляции или контакте с токоведущими частями.
Рекомендуется применять автоматы с характеристикой «C» или «D», учитывая пусковые токи компрессора кондиционера. Для дополнительной защиты стоит использовать тепловое реле или специализированные устройства защиты двигателя, предотвращающие перегрузки и сбои в электропитании.
Монтаж автомата и защитных устройств должен выполняться в электрическом щитке с соблюдением правил ПУЭ и местных норм электробезопасности. Использование отдельной линии с медным проводом сечением не менее 2,5 мм² гарантирует стабильную работу кондиционера без риска перегрева и повреждений.
Проверка и замена розеток при монтаже нового кондиционера
Перед установкой нового кондиционера необходимо провести тщательную проверку имеющихся розеток. От их состояния зависит безопасность и стабильность работы оборудования.
- Проверить целостность корпуса розетки, отсутствие трещин и механических повреждений.
- Оценить износ контактных элементов – слабый контакт может привести к перегреву и возгоранию.
- Измерить напряжение и убедиться в отсутствии перепадов или просадок, которые могут негативно повлиять на работу кондиционера.
- Проверить заземление, обязательное для всех мощных бытовых приборов, включая кондиционеры.
Если розетка не соответствует требованиям по мощности или изношена, необходимо заменить её на модель, рассчитанную на нагрузку кондиционера. Рекомендуется использовать розетки с номиналом не ниже 16 А и с защитой от влаги и пыли, особенно если монтаж выполняется в условиях повышенной влажности.
Подключение нового кондиционера требует отдельной розетки, выделенной линии электропитания, и установки автоматического выключателя с соответствующим током срабатывания. Это снизит риск аварийных ситуаций и обеспечит долговечность оборудования.
- Отключить питание перед проверкой или заменой розетки.
- Снять старую розетку и осмотреть проводку на предмет повреждений.
- При необходимости заменить проводку на медный кабель с сечением не менее 2.5 мм².
- Установить новую розетку с заземлением и закрепить её в монтажной коробке.
- Проверить качество подключения мультиметром: правильность фазировки, отсутствие короткого замыкания.
- Включить питание и проверить работу кондиционера через новую розетку.
Регулярное техническое обслуживание и своевременная замена розеток при монтаже нового оборудования обеспечат безопасность и стабильность работы кондиционера в квартире.
Вопрос-ответ:
Сколько розеток нужно для подключения одного кондиционера в квартире?
Обычно для одного кондиционера достаточно одной выделенной розетки, которая предназначена только для его питания. Это связано с тем, что кондиционер потребляет значительную мощность, и подключение к общей розетке с другими приборами может вызвать перегрузку или сбои в работе. Если кондиционер состоит из внутреннего и внешнего блока, часто используется одна розетка для питания внешнего блока, а внутренний подключается напрямую через коммутационный кабель. Важно обеспечить правильное расположение и надежность электропроводки, чтобы избежать опасности и обеспечить стабильную работу устройства.
Какие требования по мощности розетки и кабеля нужно учитывать при установке кондиционера?
Розетка и проводка должны выдерживать номинальный ток, соответствующий мощности кондиционера. Для бытовых моделей мощностью до 2–3 кВт обычно используются розетки с током 16 А и кабель с сечением не менее 2,5 мм². Если кондиционер более мощный, например, промышленного или напольного типа, может понадобиться розетка на 25 А и кабель с сечением 4 мм² или больше. Также рекомендуется установить отдельный автоматический выключатель для кондиционера в распределительном щите, чтобы защитить цепь от перегрузок и коротких замыканий.
Можно ли использовать обычную розетку для подключения кондиционера, или требуется специальная?
Использование обычной бытовой розетки для кондиционера возможно лишь при условии, что она соответствует требуемым параметрам по току и безопасности. Для большинства бытовых кондиционеров подходят розетки с заземлением и номиналом не ниже 16 А. Однако важна качественная установка с правильным подключением заземляющего контакта. В случае более мощных моделей рекомендуется применять специальные розетки промышленного типа с повышенной надежностью и соответствующей маркировкой. Кроме того, для кондиционера желательно использовать розетку с защитой от влаги, особенно если она размещена рядом с внешним блоком.
Где лучше расположить розетку для кондиционера в квартире, чтобы обеспечить удобство подключения и безопасность?
Розетку для внутреннего блока кондиционера следует размещать максимально близко к месту установки самого блока, обычно на высоте около 30–40 см от пола, чтобы скрыть проводку и не создавать препятствий в интерьере. Розетку для внешнего блока монтируют снаружи здания или на балконе, недалеко от самого блока, при этом стоит предусмотреть защиту от осадков и перепадов температуры. Важно, чтобы розетка была доступна для обслуживания, но не мешала при эксплуатации. Электропроводка к розеткам должна быть выполнена скрытым способом с использованием кабеля соответствующего сечения, а сама розетка — с заземлением и необходимой степенью защиты по стандартам безопасности.
