Сколько ватт в 380 вольт

Трёхфазное напряжение 380 В используется в промышленности и бытовом секторе для подключения мощного оборудования. Однако само по себе напряжение не определяет мощность – для расчёта необходим ток, потребляемый нагрузкой. Например, при токе в 10 А в трёхфазной сети с линейным напряжением 380 В и коэффициентом мощности 0,95 можно получить примерно 6,26 кВт.

Формула для расчёта активной мощности в трёхфазной сети выглядит так: P = √3 × U × I × cos(φ), где U – линейное напряжение, I – сила тока, cos(φ) – коэффициент мощности. При использовании стандартного оборудования с номиналом 380 В и током 16 А, выходная мощность составит около 10,5 кВт. Именно этот параметр определяет, сколько ватт можно фактически использовать от данной линии.

Важно учитывать, что предельная мощность зависит не только от характеристик сети, но и от сечения кабеля, типа автоматов, условий прокладки, допустимой нагрузки на трансформатор. Например, медный кабель сечением 4 мм² может безопасно передавать ток до 25 А, что в трёхфазной сети 380 В позволит получить до 15,8 кВт при хорошем коэффициенте мощности.

При проектировании и подключении оборудования к сети 380 В рекомендуется делать расчёт с запасом по мощности и обращать внимание на паспортные характеристики подключаемых устройств. Это снижает риск перегрузки сети, выхода из строя кабеля и автоматики. Точный расчёт мощности – основа безопасной и стабильной работы трёхфазной электросети.

Как рассчитать мощность в ваттах при 380 В в однофазной сети

Для однофазной сети с напряжением 380 В активная мощность рассчитывается по формуле: P = U × I × cos(φ), где P – мощность в ваттах, U – напряжение (в данном случае 380 В), I – ток в амперах, cos(φ) – коэффициент мощности, отражающий долю активной мощности в полной.

Коэффициент cos(φ) зависит от характера нагрузки. Для purely resistive нагрузок, таких как нагреватели, он близок к 1. Для электродвигателей и трансформаторов может быть в диапазоне от 0.7 до 0.95. Если коэффициент мощности неизвестен, при ориентировочных расчетах допускается использование среднего значения 0.9.

Например, при токе 10 А и cos(φ) = 0.9, активная мощность составит: P = 380 × 10 × 0.9 = 3420 Вт. Увеличение тока или улучшение коэффициента мощности прямо пропорционально увеличивает доступную мощность.

Важно учитывать, что для бытовых условий наличие однофазной сети с 380 В практически исключено. Это значение характерно для промышленной среды, где возможны нестандартные подключения или высоковольтное оборудование. В большинстве случаев под напряжением 380 В подразумевается трехфазное питание.

Если используется однофазное подключение с межфазным напряжением 380 В (например, между двумя фазами трехфазной сети), то расчёт остаётся тем же, однако важно правильно выбрать фазу и обеспечить симметричную нагрузку во избежание перегрузок.

Мощность в ваттах при 380 В в трёхфазной сети: формулы и примеры

В трёхфазной сети с линейным напряжением 380 В мощность зависит от типа нагрузки: активной, реактивной или полной. Основная формула для расчёта активной мощности (P) в симметричной трёхфазной системе с одинаковыми нагрузками по фазам выглядит следующим образом:

P = √3 × U_Л × I × cos(φ)

Где:

• √3 ≈ 1.732 – коэффициент трёхфазной системы
• U_Л – линейное напряжение, в данном случае 380 В
• I – ток в одной фазе, амперы
• cos(φ) – коэффициент мощности (для чисто активной нагрузки cos(φ) = 1)

Для расчёта полной мощности используется формула:

S = √3 × U_Л × I

Если известна только мощность на одну фазу, её можно пересчитать в общую трёхфазную мощность, умножив на 3 при условии равномерной нагрузки:

P_общая = 3 × P_фаза

Пример расчёта активной мощности:

• U_Л = 380 В
• I = 25 А
• cos(φ) = 0.9

Подставим значения в формулу:

P = 1.732 × 380 × 25 × 0.9 = 14 793 Вт

Таким образом, при токе 25 А и коэффициенте мощности 0.9 можно получить около 14.8 кВт активной мощности.

Если нагрузка чисто активная (cos(φ) = 1), мощность будет выше:

P = 1.732 × 380 × 25 = 16 445 Вт

Для оценки, сколько ватт можно снять с трёхфазной сети при различных токах, достаточно подставить значения в указанную формулу. При этом важно учитывать номинальный ток автоматических выключателей и сечение кабеля, чтобы избежать перегрузки.

Сколько ватт можно получить от 380 В при разных токах нагрузки

Мощность электрической нагрузки в ваттах напрямую зависит от напряжения и тока. При напряжении 380 В активная мощность (P) определяется по формуле P = U × I для однофазной нагрузки и P = √3 × U × I × cos(φ) для трёхфазной.

Если нагрузка подключена к трёхфазной сети, и cos(φ) составляет 0,9 (характерно для большинства электродвигателей), то при токе 10 А можно получить около 5 930 Вт. При увеличении тока до 25 А мощность возрастает до примерно 14 825 Вт. При 50 А – около 29 650 Вт.

Для однофазного подключения при напряжении 380 В и том же cos(φ) = 0,9, при токе 10 А мощность составит 3 420 Вт, при 25 А – 8 550 Вт, при 50 А – 17 100 Вт. Такие значения характерны для оборудования, подключённого между фазой и одной из линий нестандартным способом, например, через трансформатор.

Важно учитывать номинальные параметры автоматов защиты и допустимые сечения кабелей. Например, медный кабель сечением 4 мм² выдерживает до 38 А, что на 380 В в трёхфазной цепи позволяет получить до 22 кВт при cos(φ) ≈ 0,9.

При выборе оборудования под конкретную нагрузку необходимо точно знать ток, так как именно он определяет тепловую и коммутационную нагрузку на сеть. Недостаточное внимание к этому параметру может привести к перегреву кабелей и отключению автоматики.

Ограничения по мощности в бытовых и промышленных электросетях 380 В

В сетях 380 В мощность потребления ограничивается техническими параметрами оборудования, сечением кабелей и допустимыми токовыми нагрузками. В бытовом сегменте трехфазные подключения встречаются реже, но при наличии подключения через трёхфазный ввод ограничения чаще всего задаются выделенной мощностью от энергоснабжающей организации.

Для частных домов и небольших производств типичные лимиты:

• до 15 кВт – стандартная выделенная мощность при подключении по заявлению физического лица;
• от 15 до 50 кВт – требуется согласование, возможно повышение тарифа и установка дополнительного оборудования;
• свыше 50 кВт – считается нестандартным подключением и требует индивидуального проекта электроснабжения.

На промышленных объектах ограничения задаются уровнем питающей трансформаторной подстанции и классом питающих кабелей. Также учитываются:

• допустимый ток автоматических выключателей и вводных коммутационных устройств;
• нагрузочная способность шин и распределительных шкафов;
• допустимый нагрев проводников при длительной нагрузке – например, кабель ВВГнг-LS 5×10 мм² допускает ток до 57 А, что при 380 В дает около 37,5 кВт на фазу в трехфазной нагрузке;
• влияние реактивной мощности и коэффициента мощности на общий расчет активной мощности.

Системы с нагрузкой свыше 100 кВт требуют установки собственных трансформаторных подстанций и применения схем учета категории 2 или 1. Ограничения также накладываются требованиями по симметрии фазных нагрузок, защитам от перекоса и перенапряжений, особенно в смешанных сетях с однофазными и трехфазными потребителями.

При проектировании подключения важно учитывать не только номинальную мощность оборудования, но и пусковые токи, особенно для электродвигателей, сварочных аппаратов и компрессоров. Неправильный расчет приводит к выбиванию автоматов и снижению напряжения в линии.

Рекомендуется проводить нагрузочный расчет по ГОСТ 21.613 и учитывать запас 20–30% от максимально расчетной мощности для стабильной работы сети и возможности подключения дополнительного оборудования без модернизации электросети.

Какую мощность можно подключить к автомату при напряжении 380 В

Для определения мощности нагрузки, подключаемой к автоматическому выключателю в сети 380 В, используется формула трёхфазной мощности: P = √3 × U × I × cosφ, где U – напряжение (380 В), I – номинальный ток автомата, cosφ – коэффициент мощности нагрузки.

При cosφ = 1 и автомате на 16 А максимальная мощность составит около 10,5 кВт (1,73 × 380 × 16). Автомат на 25 А допускает нагрузку до 16,4 кВт, на 32 А – до 21 кВт, на 40 А – до 26,3 кВт, а на 50 А – до 32,9 кВт.

Для оборудования с коэффициентом мощности ниже 1 (например, двигатели, трансформаторы) фактическая мощность будет меньше и рассчитывается с учётом cosφ. При значениях cosφ 0,8 следует умножить мощность на этот коэффициент.

Выбор автомата должен учитывать не только номинальный ток и мощность нагрузки, но и пусковые токи, которые могут превышать рабочие в 3-5 раз. Для таких нагрузок рекомендуется использовать автоматы с характеристикой C или D.

Для надёжной работы рекомендуется не превышать 80% номинального тока автомата при постоянной нагрузке, что обеспечивает защиту от перегрузок и продлевает срок службы оборудования.

Также необходимо учитывать сечение кабеля, соответствующее максимальному току автомата, чтобы избежать перегрева и потерь напряжения в линии.

Влияние коэффициента мощности на расчёт ватт при 380 В

Для трёхфазной сети с напряжением 380 В расчёт активной мощности (Вт) зависит от коэффициента мощности (cos φ). Формула выглядит так: P = √3 × U × I × cos φ, где P – мощность, U – линейное напряжение (380 В), I – ток в амперах, cos φ – коэффициент мощности.

Коэффициент мощности отражает отношение активной мощности к полной (ВА), и обычно варьируется от 0,7 до 1. При cos φ = 1 мощность достигает максимума, при меньших значениях реальная мощность снижается, несмотря на одинаковый ток и напряжение.

Например, при токе 10 А и cos φ = 0,8 мощность будет: P = 1,732 × 380 × 10 × 0,8 = 5274 Вт. Если cos φ снизится до 0,6, мощность упадёт до 3955 Вт при тех же условиях.

Это важно учитывать при выборе автоматических выключателей и расчёте нагрузки, чтобы избежать перегрузок и снизить потери. Повышение cos φ с помощью компенсации реактивной мощности улучшает энергоэффективность и увеличивает реальную мощность, доступную для нагрузки.

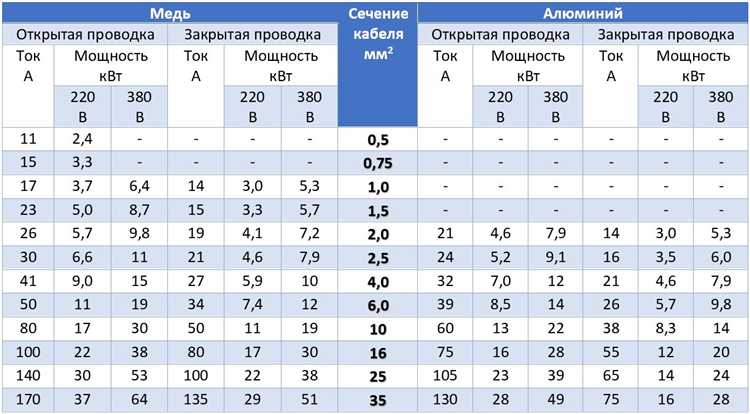

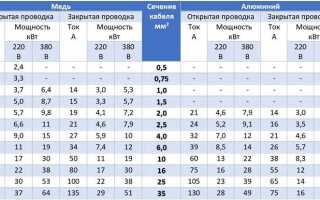

Расчёт допустимой мощности кабеля при напряжении 380 В

Допустимая мощность кабеля определяется максимально допустимым током, который кабель может пропускать без перегрева и повреждений. При напряжении 380 В в трёхфазной системе мощность рассчитывается по формуле:

P = √3 × U × I × cosφ, где P – мощность в ваттах, U = 380 В – линейное напряжение, I – ток в амперах, cosφ – коэффициент мощности нагрузки.

Для определения максимального тока кабеля учитывают сечение проводников и условия прокладки (температура, способ укладки, наличие других кабелей). Например, медный кабель с сечением 2,5 мм² обычно рассчитан на ток около 20–25 А, что при 380 В и cosφ = 0,95 даёт мощность до 16,5 кВт.

При выборе сечения кабеля важно учитывать коэффициенты корректировки из-за условий эксплуатации: нагрева, групповой прокладки и длины линии. Эти параметры снижают допустимый ток, следовательно, и максимальную мощность нагрузки.

Пример расчёта допустимой мощности для кабеля 4 мм² (медь): допустимый ток около 28 А, cosφ = 0,95, напряжение 380 В. Тогда:

P = √3 × 380 × 28 × 0,95 ≈ 17,5 кВт.

Для алюминиевых кабелей с тем же сечением ток будет меньше, что уменьшает допустимую мощность.

Важный фактор – падение напряжения. Если длина кабеля велика, мощность нагрузки нужно снижать, чтобы не превысить допустимые нормы падения напряжения (обычно не более 5%).

Итог: при расчёте допустимой мощности кабеля 380 В ключевыми параметрами являются сечение, материал проводника, условия прокладки, коэффициент мощности и длина линии. Перегрузка кабеля ведёт к перегреву и снижению безопасности сети.

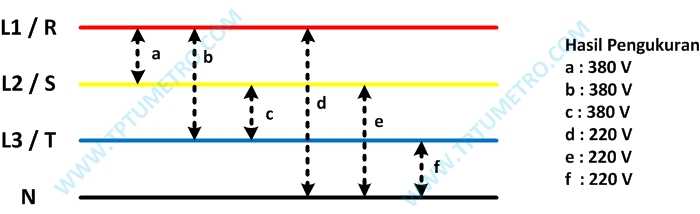

Сравнение получаемой мощности на 220 В и 380 В в реальных условиях

При напряжении 220 В максимальная мощность нагрузки напрямую ограничена силой тока, которую может выдержать кабель и автоматический выключатель. Для типичной бытовой линии с автоматом на 16 А допустимая мощность составляет около 3,5 кВт (220 В × 16 А × 0,8 коэффициент запаса). При повышении тока автомата до 25 А мощность может достигать 5,5 кВт, но это требует кабеля с сечением не менее 2,5 мм² и грамотного монтажа.

Для сети 380 В (трёхфазная система) расчёт мощности ведётся по формуле: P = √3 × U × I × cos φ. При напряжении 380 В и токе 16 А с коэффициентом мощности 0,9 реальная мощность достигает примерно 9,5 кВт, что почти в три раза превышает возможности однофазной сети на 220 В при том же токе. Это обусловлено распределением нагрузки по трём фазам, что снижает ток в каждой и уменьшает тепловые потери.

На практике 380 В используется для мощного промышленного и бытового оборудования, где требуется стабильная высокая мощность при меньших токах на кабель. В то же время сеть 220 В удобна для маломощных приборов и освещения, но ограничена по максимальной нагрузке и требует увеличения сечения кабеля при росте мощности.

При одинаковом сечении кабеля и допустимом токе, подключение к 380 В позволяет получить значительно больше мощности без увеличения токовых нагрузок, что снижает риски перегрева и повышает энергоэффективность системы. Для расчёта и выбора оборудования следует учитывать не только номинальное напряжение, но и характер нагрузки, коэффициент мощности и условия эксплуатации.

Вопрос-ответ:

Как рассчитать мощность, доступную от сети 380 В при заданном токе нагрузки?

Для определения мощности в трёхфазной сети 380 В используют формулу: P = √3 × U × I × cos φ, где P — активная мощность в ваттах, U — линейное напряжение (380 В), I — сила тока в амперах, а cos φ — коэффициент мощности. Например, при токе 10 А и cos φ = 1, мощность будет около 6,6 кВт. Для однофазной сети формула проще — P = U × I × cos φ.

Почему мощность на 380 В может быть выше, чем на 220 В, при одинаковом токе?

При одинаковой силе тока мощность зависит от напряжения и количества фаз. В трёхфазной системе с 380 В напряжение выше, а суммарная мощность рассчитывается с учётом всех трёх фаз. Это позволяет получить большую мощность, не увеличивая ток в проводах, что снижает потери и нагрев. На 220 В обычно используется однофазная сеть, где мощность ограничена меньшим напряжением и одной фазой.

Какие ограничения влияют на максимальную мощность, подключаемую к автомату при 380 В?

Максимальная мощность, которую можно подключить, зависит от номинала автомата и характеристик кабеля. Автомат ограничивает ток, защищая проводку от перегрузок. Например, при автомате на 32 А и cos φ = 1 мощность составит примерно 21 кВт (P = √3 × 380 × 32). Превышение номинала приведёт к срабатыванию автомата или перегреву проводки. Также важен коэффициент мощности и условия охлаждения кабелей.

Как влияет коэффициент мощности на реальную мощность в сети 380 В?

Коэффициент мощности показывает, какая часть полной мощности преобразуется в полезную работу (активную мощность). Если cos φ меньше 1, часть мощности теряется в реактивной составляющей. Например, при cos φ = 0,8 активная мощность будет на 20% меньше, чем полная мощность, рассчитанная без учёта коэффициента. Это значит, что для получения необходимой нагрузки нужно учитывать этот параметр при расчётах, чтобы не перегрузить сеть.
