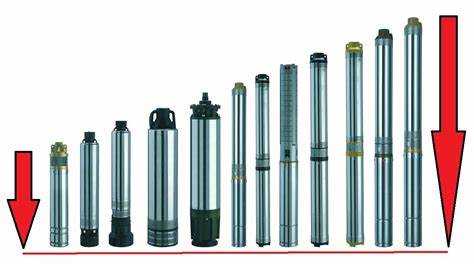

Диаметр троса, на который подвешивается скважинный насос, напрямую влияет на надежность и срок службы всей системы водоснабжения. При выборе важно учитывать не только вес насоса с кабелем и столбом воды, но и прочностные характеристики материала троса, а также глубину погружения оборудования.
Для насосов, установленных на глубине до 30 метров, достаточно стального троса диаметром 3 мм с минимальной разрывной нагрузкой 400–500 кг. При большей глубине рекомендуется использовать тросы толщиной 4–5 мм, особенно если масса агрегата превышает 20–25 кг. При этом учитываются динамические нагрузки при пуске и остановке двигателя, а также вибрации.
Если в составе установки используется нержавеющая сталь, предпочтение отдают тросам из аналогичного материала, чтобы избежать гальванической коррозии. В случае применения оцинкованных тросов важно контролировать состояние цинкового покрытия – его повреждение может привести к ускоренному износу в агрессивной среде скважины.

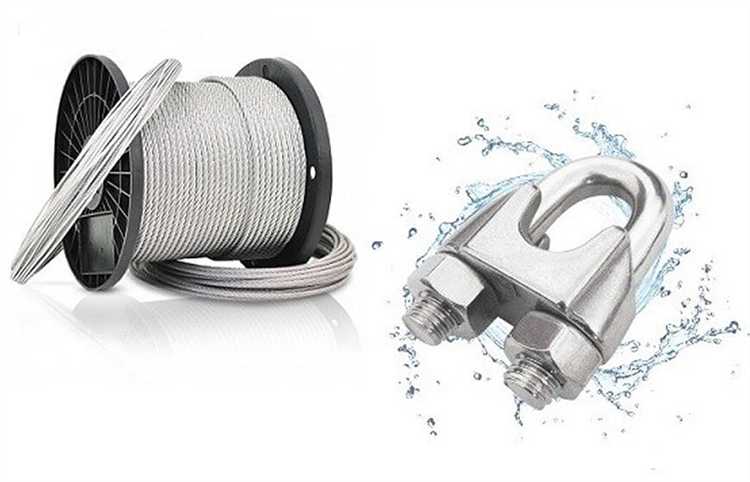

Для правильного выбора диаметра троса необходимо также учитывать способ его крепления. При использовании обжимных втулок или зажимов минимальный диаметр троса должен соответствовать требованиям по совместимости с выбранной арматурой, чтобы исключить соскальзывание или повреждение волокон при нагрузке.
Как определить вес насоса с учетом кабеля и воды в трубе
Для точного расчета нагрузки на трос необходимо учитывать не только массу самого насоса, но и вес подключенного кабеля, а также гидростатическую нагрузку от столба воды в трубе. Эти параметры напрямую влияют на выбор диаметра троса и его прочностные характеристики.

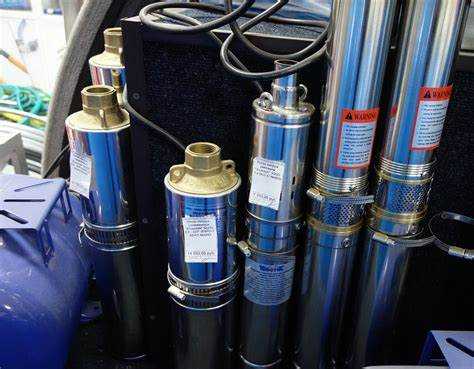

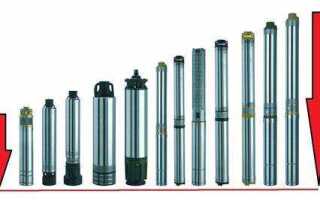

1. Вес насоса. Указывается в технической документации. Например, типовой скважинный насос на 1,5–2,2 кВт весит от 15 до 25 кг. При отсутствии паспорта допускается ориентироваться на массу аналогичных моделей по мощности и диаметру корпуса.
2. Вес кабеля. Учитывается по длине погружения и массе на метр. Электрокабель сечением 3×2,5 мм² весит примерно 0,15 кг/м. Для скважины глубиной 50 м масса кабеля составит 0,15 × 50 = 7,5 кг. При длине более 50 м рекомендуется учитывать увеличение веса за счёт гидроизоляции и возможных утяжелителей.
3. Вес воды в трубе. Рассчитывается по формуле: V = π × (D/2)² × H, где D – внутренний диаметр трубы, H – глубина. Объём умножается на плотность воды (≈1000 кг/м³). Например, при трубе диаметром 50 мм и глубине 50 м: V = 3,14 × (0,05/2)² × 50 ≈ 0,098 м³, а масса воды – около 98 кг. Этот вес действует на насос, если труба пластиковая и не удерживает воду без обратного клапана в насосе.
Итоговый вес конструкции – сумма массы насоса, кабеля и водяного столба. Для описанного примера: 25 + 7,5 + 98 = 130,5 кг. Исходя из этого значения подбирается трос с запасом прочности минимум в 2,5 раза: в данном случае – не менее 330 кг на разрыв.
Какой запас прочности закладывать при расчете троса
При подборе троса для скважинного насоса необходимо учитывать не только вес оборудования, но и закладывать достаточный запас прочности, который компенсирует динамические нагрузки, старение материала и возможные ошибки при монтаже. Рекомендуемый минимальный коэффициент запаса прочности составляет 5. Это означает, что предельная нагрузка на трос должна быть в пять раз больше расчетного суммарного веса насоса, кабеля и водяного столба в трубе.
Например, если общая нагрузка составляет 60 кг, то трос должен выдерживать не менее 300 кг на разрыв. Для условий с повышенной вибрацией или нестабильным уровнем воды в скважине коэффициент запаса может быть увеличен до 6–7. Особенно это актуально при глубине погружения свыше 50 метров или использовании насосов с высоким пусковым током, создающим ударные нагрузки.
Дополнительно следует учитывать влияние коррозии на металлические тросы. Для оцинкованной стали допустимо использовать стандартный коэффициент, но для тросов из нержавеющей стали с меньшим сечением рекомендуется увеличить запас до 6, так как разрушение при коррозии может быть незаметным до критического момента. Для синтетических тросов запас прочности должен составлять минимум 7 из-за чувствительности материала к ультрафиолету, истиранию и перепадам температуры.
Нельзя ограничиваться расчетом по статическому весу. Важно учитывать возможные гидроудары, заклинивание насоса и растяжение троса под нагрузкой. Недостаточный запас может привести к разрыву и потере оборудования в скважине, что повлечёт за собой сложные и затратные работы по извлечению или замене насоса.
Влияние глубины скважины на выбор диаметра троса
Чем больше глубина скважины, тем выше требования к прочности троса. Увеличение длины приводит к росту общей нагрузки за счёт веса самого троса, насоса, кабеля и столба воды внутри трубы. При этом нагрузка распределяется неравномерно – нижняя часть троса испытывает меньшее натяжение, тогда как верхняя несёт на себе полный вес подвешенной системы.
Для скважин глубиной до 20 метров часто применяют тросы диаметром 4 мм, если масса насоса не превышает 15–20 кг. При глубине 30–50 метров минимальный диаметр увеличивается до 5 мм. Для глубин более 60 метров рекомендуется использовать трос не тоньше 6 мм, особенно если насос тяжелый или длина кабеля велика.
При выборе диаметра необходимо учитывать не только статическую нагрузку, но и динамические удары при запуске и остановке насоса. Эти колебания могут кратковременно увеличивать нагрузку в 1,2–1,5 раза. Чем глубже скважина, тем значительнее становится этот фактор, и тем выше должен быть прочностной запас троса.
Оптимальным считается подбор троса с учётом полной массы всей подвесной конструкции и коэффициента запаса прочности не менее 3. Это особенно критично на глубинах более 50 метров, где трос подвержен усталостному износу и коррозии от контакта с влагой. Использование троса меньшего диаметра на большой глубине резко увеличивает риск обрыва и потери оборудования.
Материалы троса и их влияние на допустимую нагрузку
Выбор материала троса напрямую определяет его прочностные характеристики и устойчивость к воздействию окружающей среды. От этого зависит не только допустимая нагрузка, но и срок службы всего подвесного оборудования.
Наиболее распространённые материалы тросов для скважинных насосов:

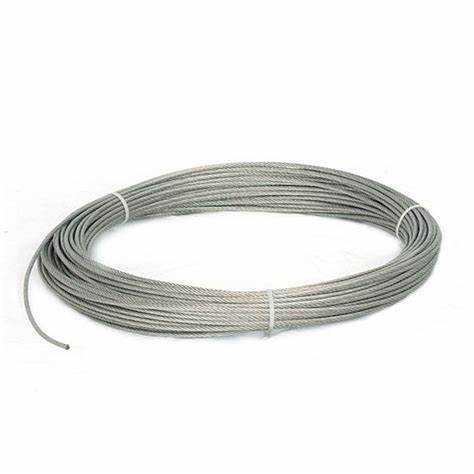

- Оцинкованная сталь – обладает высокой прочностью на разрыв, допустимая нагрузка для троса диаметром 5 мм может достигать 1,5–1,8 тонн. Подвержена коррозии при постоянном контакте с агрессивной водой, особенно с повышенной минерализацией.

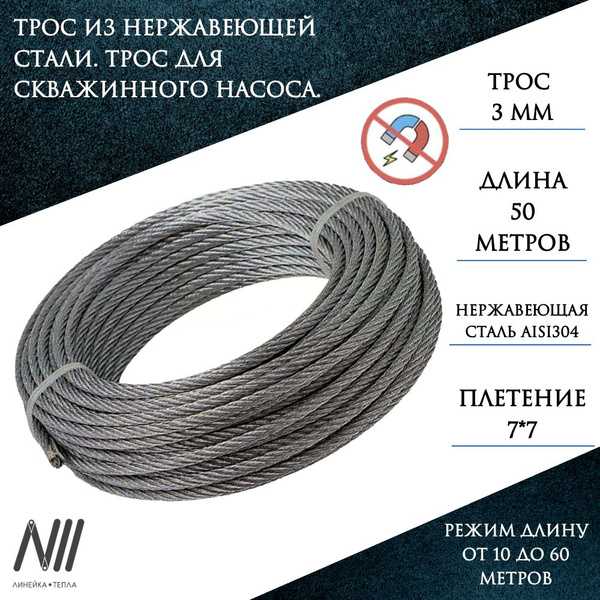

- Нержавеющая сталь (AISI 304 или 316) – устойчива к коррозии, особенно в кислых и щелочных средах. Трос из AISI 316 способен выдерживать длительную эксплуатацию в артезианских скважинах с глубинами до 100 метров. При этом прочностные характеристики аналогичны оцинкованной стали, но стоимость в 2–3 раза выше.
- Полимерные и комбинированные тросы – включают в себя стальной сердечник с полимерной оболочкой. Предназначены для увеличения срока службы и защиты от абразивного износа. Нагрузка зависит от типа сердечника, но в среднем уступает цельнометаллическим аналогам при равном диаметре.
При расчёте допустимой нагрузки необходимо учитывать не только материал, но и способ плетения (одинарная, двойная или тройная свивка), так как от него зависит равномерность распределения усилий по сечению троса.
Для насосов весом до 50 кг с глубиной подвеса до 40 метров подойдёт оцинкованный трос диаметром 4 мм. При большей глубине или массе оборудования рекомендуется использовать нержавеющий трос не менее 5 мм в диаметре. В агрессивных средах (высокая солёность, наличие сероводорода) нержавейка – единственный надёжный вариант.
Также важно учитывать усталостную прочность: трос из низкокачественной стали может потерять до 30% прочности после нескольких месяцев работы в условиях постоянного натяжения и вибраций.
Когда использовать нержавеющий трос вместо оцинкованного
Нержавеющий трос рекомендуется применять в скважинах с агрессивной водной средой, в частности при высоком содержании хлоридов, железа и сероводорода. Оцинкованное покрытие подвержено коррозии в таких условиях, что снижает срок службы троса и может привести к его разрушению уже через 1–2 года эксплуатации.
Если глубина скважины превышает 60 метров, нержавеющий трос обеспечивает более стабильную работу за счёт высокой устойчивости к растяжению и отсутствию хрупкости металла при нагрузках. Для насосов мощностью выше 1,5 кВт и массой более 25 кг также предпочтительно использовать нержавеющий вариант: он меньше растягивается, не деформируется под нагрузкой и сохраняет структурную целостность даже при вибрациях.
В случаях, когда насос работает в режиме частых включений и отключений, оцинкованный трос быстрее изнашивается на точках крепления из-за микродвижений и трения. Нержавеющая сталь обладает большей усталостной прочностью, что критично при установке в нестабильных грунтах или скважинах с вибрациями от проходящего транспорта.
Если предполагаемый срок службы оборудования более 10 лет, затраты на нержавеющий трос полностью оправданы. Он не требует дополнительного антикоррозийного обслуживания, а также сохраняет прочность в течение всего периода эксплуатации, в отличие от оцинкованного, который может потребовать замену через 3–5 лет.

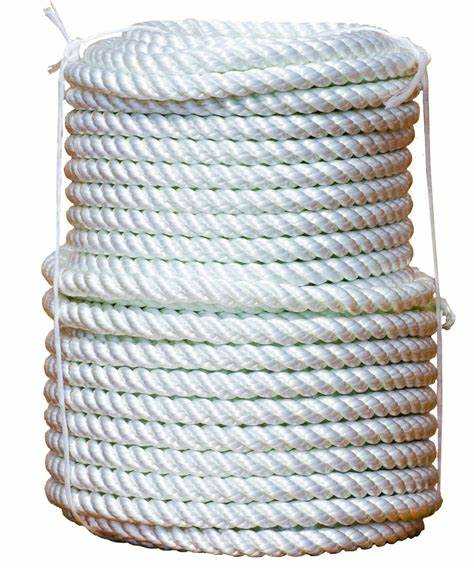

Можно ли использовать синтетический канат вместо металлического троса
Синтетические канаты применяются для подъема скважинных насосов в отдельных случаях, однако они имеют ограничения по прочности и износостойкости. Например, полиэфирные или полиамидные канаты обладают высокой эластичностью и коррозионной устойчивостью, что снижает риск повреждения в агрессивных средах, но их разрывная нагрузка значительно ниже, чем у стальных тросов того же диаметра.
При выборе синтетического каната важно учитывать коэффициент запаса прочности не менее 7–10, тогда как для металлического троса достаточно 5–7. Также синтетика подвержена воздействию ультрафиолета и температурным ограничениям – диапазон рабочих температур обычно от -40 до +80 °C.
Для глубин более 50 метров и насосов весом свыше 50 кг синтетические канаты требуют увеличенного диаметра для обеспечения необходимой прочности, что усложняет установку и увеличивает износ за счет трения о стенки обсадной трубы. Металлический трос при тех же условиях будет более надежен и долговечен.
Рекомендуется использовать синтетический канат только при коротких скважинах, малых нагрузках и там, где критична устойчивость к коррозии. Для тяжелых условий и значительных глубин металлический трос остается предпочтительным выбором за счет стабильных механических характеристик и длительного срока службы.
Вопрос-ответ:
Как правильно определить необходимый диаметр троса для конкретной глубины скважины?
Для выбора диаметра троса нужно учитывать вес насоса с кабелем, глубину скважины и запас прочности. Чем больше глубина и вес оборудования, тем больший диаметр требуется, чтобы трос выдерживал нагрузку без риска разрыва или деформации. Обычно рассчитывают суммарную нагрузку, включая вес воды и кабеля, и выбирают трос с прочностью на разрыв минимум в 3 раза выше полученной нагрузки.
Влияет ли материал троса на выбор его диаметра для скважинного насоса?
Да, материал значительно влияет. Стальные тросы обладают высокой прочностью при меньшем диаметре, а синтетические канаты легче, но требуют большего сечения для той же нагрузки. Также важна коррозионная устойчивость: нержавеющие тросы лучше подходят для агрессивных условий, что может позволить использовать тоньше трос без потери надежности.
Можно ли использовать трос с меньшим диаметром, если насос легкий и глубина небольшая?
При небольшой глубине и легком насосе допустимо применять трос меньшего диаметра, но важно сохранять достаточный запас прочности. Минимальный диаметр не должен быть меньше установленного производителем насоса. При этом стоит учитывать динамические нагрузки при запуске и остановке, чтобы избежать преждевременного износа или повреждения троса.
Как влияет коррозия и износ на выбор диаметра троса для скважинного насоса?
Коррозия и износ снижают прочность троса со временем. Поэтому при выборе диаметра учитывают потенциальную потерю прочности и делают запас, чтобы трос служил дольше. Для работы в агрессивной среде стоит предпочесть материалы с высокой устойчивостью или увеличить диаметр, чтобы компенсировать ожидаемый износ.
Как правильно рассчитать запас прочности троса для скважинного насоса?
Запас прочности определяется как отношение максимальной нагрузки на разрыв троса к фактической нагрузке при работе. Обычно рекомендуют запас в 3-5 раз, в зависимости от условий эксплуатации и вида троса. Это учитывает возможные динамические нагрузки, износ и непредвиденные ситуации, снижая риск поломки и обеспечивая долговечность системы.
Как правильно определить необходимый диаметр троса для скважинного насоса?
Для выбора диаметра троса нужно учитывать общий вес погружного оборудования, включая насос, кабель и воду внутри трубы. Затем следует учесть максимальную глубину скважины, чтобы рассчитать нагрузку на трос. Обычно рекомендуется брать трос с запасом прочности — он должен выдерживать не менее в 3 раза большую нагрузку, чем расчетная. Важна также конструкция троса и материал, так как это влияет на прочность при конкретном диаметре. Итоговый выбор зависит от этих параметров, а также условий эксплуатации, например, наличия коррозионных факторов и агрессивной среды.
