Нартис и 300 как снять показания

Счетчик электроэнергии Нартис И 300 оснащён цифровым ЖК-дисплеем и кнопкой управления, что позволяет считывать данные без использования внешнего оборудования. Для корректного снятия показаний необходимо понимать, какие именно цифры отображают текущий расход и по каким тарифам он рассчитывается.

После подачи питания дисплей автоматически активируется. На экране циклично отображаются несколько параметров: общий расход электроэнергии, потребление по каждому тарифу, текущая дата и время. Основные значения – это активная энергия по тарифам Т1, Т2 и Т3 (если настроены), которые обозначаются как 1.5.0, 1.6.0 и 1.7.0. Эти коды являются идентификаторами в системе OBIS и позволяют точно определить нужный параметр.

Для ручного просмотра данных необходимо кратковременно нажать кнопку на передней панели. Однократное нажатие переводит дисплей к следующему экрану. Если кнопка не нажимается в течение 30 секунд, экран возвращается в режим отображения текущего времени. Рекомендуется записывать значения всех доступных тарифов, включая нулевые, чтобы избежать ошибок при передаче данных в энергосбытовую организацию.

Важно учитывать, что показания отображаются с одной или несколькими десятичными цифрами. При передаче данных фиксируются только целые числа без учета после запятой. Например, если на экране указано 001234.56, передается значение 1234. Это правило действует независимо от количества активных тарифов.

Где найти экран и интерфейс отображения данных на Нартис И 300

Экран прибора Нартис И 300 расположен на верхней лицевой панели корпуса. Он представляет собой монохромный жидкокристаллический дисплей с сегментной структурой. Размер экрана позволяет одновременно отображать текущие показания, статус канала измерения и индикаторы состояния питания.

Непосредственно под экраном размещены кнопки управления, с помощью которых осуществляется навигация по интерфейсу и переключение режимов отображения. Стандартная конфигурация включает кнопки «Ввод», «Меню», а также клавиши прокрутки вверх и вниз для просмотра архивных данных и параметров.

При включении устройства на экране автоматически появляется текущая активная фаза и измеряемое значение – например, объём потреблённой электроэнергии по активной мощности. Для перехода к другим параметрам, таким как показания по реактивной энергии или напряжению, используется кнопка «Меню».

Индикаторы в правом верхнем углу экрана сигнализируют о наличии напряжения на каждой фазе и работе интерфейса обмена данными (например, по RS-485). Это позволяет визуально оценить подключение и наличие связи без дополнительных приборов.

Если экран не отображает данные, следует проверить наличие напряжения в сети и правильность подключения внешнего питания. В случае использования батарейного питания необходимо учитывать, что подсветка может быть отключена для экономии заряда – в этом случае экран остаётся читаемым, но менее ярким.

Как правильно войти в режим считывания показаний

Для перехода в режим считывания данных на счетчике Нартис И 300 необходимо использовать сенсорную кнопку на корпусе прибора. Кнопка расположена непосредственно под экраном, обычно она обозначена символом «↵» или «MODE».

Нажмите и удерживайте кнопку в течение 3–5 секунд до появления первого служебного экрана. Если кнопка не реагирует, проверьте, не загрязнена ли поверхность устройства – сенсор может не сработать при наличии пыли или влаги.

После активации интерфейса произойдет последовательная прокрутка экранов с различными показателями. Для ручной прокрутки показаний используйте кратковременное касание сенсорной кнопки. Каждый однократный контакт переключает прибор на следующий экран.

Для считывания текущих показаний потребления активной энергии в прямом направлении ищите экран с обозначением «EкТ1» или «EкТ» без дополнительных символов. Именно этот экран содержит значение, подлежащее передаче в энергосбытовую компанию.

При первом входе в режим показаний убедитесь, что индикатор экрана не мигает – это означает стабильное отображение и отсутствие ошибок считывания. Если экран постоянно возвращается на начальный уровень, повторите попытку входа, удерживая кнопку дольше.

Что означают обозначения и цифры на дисплее прибора

На дисплее Нартис И 300 отображаются текущие показания потребления электроэнергии и служебные параметры. В левой части экрана, как правило, расположен идентификатор текущего режима – код, состоящий из трёх цифр, например, «001» или «003». Этот код определяет тип отображаемой информации.

Код «001» указывает на активную электроэнергию по тарифу Т1, «002» – по Т2, «003» – по Т3. При использовании многотарифного учёта важно фиксировать данные всех доступных тарифов. Если устройство настроено на одноставочный учёт, отображается только код «001».

Цифры справа от кода представляют собой значения потреблённой энергии в киловатт-часах. Они обычно состоят из шести или восьми разрядов, включая три знака после запятой. Пример: «000123.456» означает 123,456 кВт·ч.

При последовательном нажатии кнопки управления (обычно расположенной под экраном или сбоку) пользователь может вручную переключать режимы отображения. Каждое нажатие изменяет код режима и, соответственно, отображаемые данные.

Индикация может также включать вспомогательные обозначения: «A+» означает активную энергию, поступившую от сети, «r» или «R» – реактивную энергию, «E» – энергию суммарную. Наличие и порядок этих меток зависит от конфигурации прибора, заданной при установке.

Символы, такие как мигающий треугольник или индикатор «kWh», подтверждают нормальную работу счётчика и передачу данных. При отсутствии таких символов или наличии ошибки следует обратиться к управляющей организации или техническому специалисту.

Порядок ручного пролистывания показаний с помощью кнопок

Для ручного просмотра показаний на приборе Нартис И 300 используется встроенная панель управления, состоящая из двух кнопок: «▲» (вверх) и «▼» (вниз). Эти кнопки позволяют последовательно пролистывать все информационные экраны устройства.

1. Нажмите любую из кнопок («▲» или «▼»), чтобы активировать дисплей, если он находится в спящем режиме.
2. Для перехода к следующему экрану нажимайте кнопку «▼». Каждый последующий экран отображает отдельный параметр или счётчик: текущие показания, тарифные зоны, дата и время, коды состояния.
3. Для возврата к предыдущему экрану используйте кнопку «▲».
4. Остановитесь на нужном экране – отображаемая информация останется на дисплее до следующего нажатия.

Показания отображаются последовательно. Типичные экраны включают:

• Суммарное потребление энергии (например, «E_total»)
• Потребление по тарифам (например, «T1», «T2», «T3»)
• Дата и текущее время
• Состояние сети или прибора (например, наличие напряжения по фазам)

Если пролистывание не начинается, убедитесь, что дисплей активен, и удерживайте кнопку 1–2 секунды. Переключение происходит циклически: после последнего экрана отображается первый. Считать показания рекомендуется поочерёдно, фиксируя данные вручную или с помощью фотофиксации.

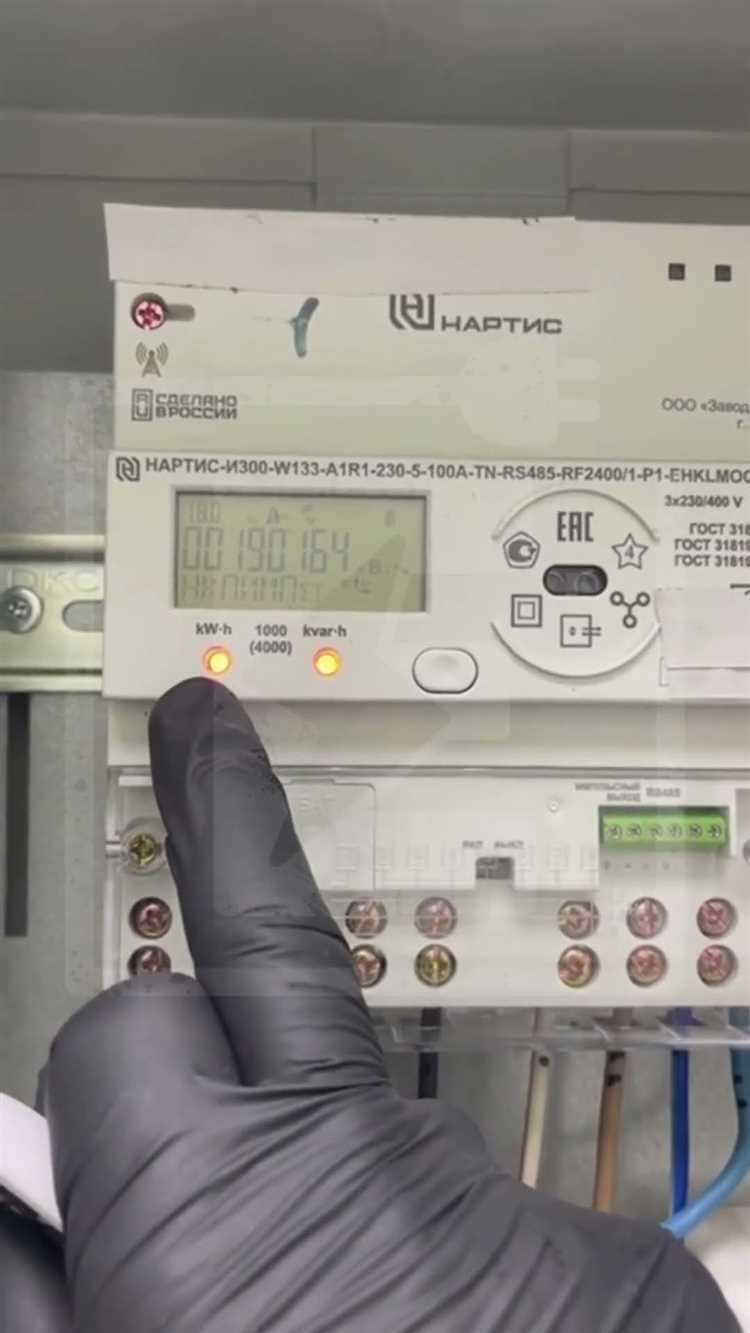

Особенности считывания дневных и суммарных показателей

Счетчик Нартис И 300 регистрирует как дневные, так и суммарные показания активной электроэнергии, отображаемые в отдельных режимах. Для перехода между ними используется кнопочное управление, при этом каждый параметр сопровождается буквенно-цифровым кодом на дисплее.

Дневные показания отображаются с кодом, содержащим суффикс «Д» или «1», в зависимости от конфигурации устройства. Они отражают объем потребленной энергии за текущие сутки и обнуляются в полночь. Чтобы считать значение, необходимо дождаться появления соответствующего кода, например, «E1» или «A+1», и зафиксировать цифры на экране без десятых долей.

Суммарные показания представлены кодами без суффиксов, например «A+» или «E». Эти значения накапливаются с момента последнего обнуления памяти счетчика (обычно производимого только обслуживающей организацией) и отображают общий объем потребленной энергии в киловатт-часах. Они не сбрасываются автоматически и применяются для учета в расчетных периодах.

Важный момент: при пролистывании необходимо следить за полнотой отображения кода и числового значения. Если на дисплее данные сменяются слишком быстро, следует повторить цикл просмотра, не нажимая кнопку слишком часто. Это особенно актуально при считывании показаний вручную без оптического порта.

Для учета по зонам (если активирована многотарифность) каждое значение следует снимать отдельно по кодам зон: например, «T1», «T2», и т.д. Дневные значения зон фиксируются аналогично – при наличии соответствующего отображения на экране.

Как фиксировать и записывать показания для передачи

После считывания данных с Нартис И 300 необходимо точно зафиксировать показания, чтобы избежать ошибок при передаче. Рекомендуется использовать ручной журнал или электронные таблицы для записи цифр. Каждый показатель записывается в отдельную строку с указанием даты и времени снятия показаний.

Важно записывать значения с точностью до последнего отображаемого знака, без округлений. Для дневных показателей фиксируйте именно те значения, которые отображаются на дисплее в соответствующем режиме. Суммарные показатели требуют аналогичного подхода – без пропусков и изменений.

При записи указывайте номер счетчика, чтобы избежать путаницы, особенно если снимается информация с нескольких приборов. В таблице фиксируйте:

Для передачи показаний используйте официальные формы, рекомендованные поставщиком услуг, или электронные системы, если они предусмотрены. Перед отправкой перепроверяйте записанные данные на совпадение с показаниями дисплея, исключая опечатки и неверные цифры.

При сомнениях в правильности показаний повторно считывайте информацию с прибора и сверяйте с предыдущими записями, чтобы выявить резкие отклонения, которые могут свидетельствовать о технических неисправностях или ошибках считывания.

Что делать, если показания не отображаются или прибор не реагирует

1. Проверка питания прибора:

   • Убедитесь, что батарея установлена правильно и не разряжена. Для Нартис И 300 используется элемент питания типа CR2032 или аналогичный. Замена батареи рекомендуется при снижении напряжения ниже 3 В.
   • Осмотрите контакты батарейного отсека на наличие коррозии или загрязнений, при необходимости аккуратно очистите.

2. Сброс прибора:

   • Найдите кнопку сброса (Reset), если она предусмотрена конструкцией, и удерживайте ее не менее 5 секунд.
   • Если отдельной кнопки нет, выполните последовательное выключение питания с последующим включением.

3. Проверка работоспособности кнопок:

   • Нажмите каждую кнопку с умеренным усилием, убедитесь в наличии тактильной отдачи.
   • Если кнопки залипают или не срабатывают, очистите область вокруг них от пыли и грязи.

4. Температурный режим и условия эксплуатации:

   • Прибор может не отображать показания при низких температурах ниже -10 °C или высокой влажности. Переместите устройство в помещение с температурой +15…+25 °C и дайте ему прогреться 15–20 минут.

5. Проверка экрана:

   • Отсутствие данных может быть связано с неисправностью ЖК-дисплея. Осмотрите экран на предмет механических повреждений и конденсата под стеклом.
   • Если экран темный, но при этом при включении видны минимальные элементы, проблема может быть в подсветке.

6. Обращение к технической документации:

   • Проверьте руководство пользователя на предмет наличия специальных комбинаций кнопок для восстановления работы или диагностики.
   • Следуйте рекомендациям производителя по устранению неполадок.

7. Связь с сервисным центром:

   • Если перечисленные действия не помогли, обратитесь в авторизованный сервис для диагностики и ремонта прибора.

Вопрос-ответ:

Как перейти в режим считывания показаний на приборе Нартис И 300?

Для входа в режим считывания необходимо нажать и удерживать кнопку на корпусе прибора до появления на экране первых цифр. Обычно это занимает около 3 секунд. После этого на дисплее начнут отображаться данные о потреблении. Если кнопка не реагирует, следует проверить питание прибора или наличие повреждений на кнопке.

Какие показатели отображаются на экране Нартис И 300 при снятии показаний?

На дисплее выводятся суммарные значения потребленной энергии за текущий период, а также дневные показания. Помимо числовых данных, могут присутствовать обозначения единиц измерения — кВт·ч. Иногда отображаются коды состояния, которые помогают определить исправность прибора.

Что делать, если показания на Нартис И 300 не отображаются или экран остается черным?

Если экран не реагирует, сначала убедитесь в наличии питания — проверьте подключение и состояние батарейки или питающего напряжения. При отсутствии внешних повреждений попробуйте сбросить устройство, выключив и включив его повторно. В случае сохраняющейся неисправности рекомендуется обратиться к специалистам для диагностики или замены прибора.

Как правильно записывать данные с Нартис И 300 для передачи в энергокомпанию?

При записи показаний следует фиксировать числовые значения с дисплея, отмечая дату и время снятия показаний. Обычно нужны суммарные показания, выраженные в киловатт-часах. Рекомендуется перепроверить цифры на экране и избегать ошибок при записи, чтобы данные были точными и соответствовали фактическому потреблению.

Можно ли вручную переключать типы показаний на Нартис И 300, и как это сделать?

Да, прибор позволяет переключаться между дневными и суммарными показаниями с помощью кнопки управления. Чтобы пролистать доступные значения, нужно кратковременно нажимать кнопку, находясь в режиме отображения данных. Экран будет поочерёдно показывать разные показатели — это помогает получить полную информацию о потреблении.
