Микрофибра – это синтетическое волокно диаметром от 5 до 25 микрон, добавляемое в бетонные смеси для улучшения их физических и механических характеристик. В среднем микрофибра вводится в количестве 0,1–0,3% от массы цемента, что позволяет существенно повысить прочность и трещиностойкость бетона без увеличения водоцементного отношения.
Основное назначение микрофибры – контроль микротрещин, возникающих на начальных этапах затвердевания. Ее присутствие снижает вероятность капиллярного и усадочного растрескивания, что значительно увеличивает долговечность конструкций. Экспериментальные данные показывают снижение усадочных деформаций на 15–25% и увеличение модуль упругости на 10–20% при использовании микрофибры в оптимальных дозировках.
Рекомендации по применению микрофибры в строительстве зависят от типа объекта и требований к эксплуатации. Для промышленных полов и дорожных покрытий рекомендуется использовать волокна длиной 12–18 мм с дозировкой 0,2%, а для монолитных конструкций – 6–12 мм при 0,15%. При этом важно тщательно перемешивать смесь для равномерного распределения волокон и избегать комкования.
Влияние микрофибры на прочность и трещиностойкость бетона
Добавление микрофибры в бетонные смеси улучшает механические свойства за счет распределения нагрузок и замедления развития микротрещин. Микрофибра обычно применяется в количестве от 0,5 до 2 кг на кубический метр бетона, что позволяет повысить прочность на растяжение при изгибе на 15–25% и увеличить предел прочности на сжатие на 5–10% в зависимости от типа волокна.
Основные механизмы повышения прочности и трещиностойкости включают:
- Удержание микротрещин на стадии зарождения и предотвращение их роста;
- Повышение плотности структуры бетонного матрица за счет равномерного распределения волокон;
- Снижение усадочных деформаций и внутреннего напряжения, что уменьшает риск образования трещин;
- Улучшение связности между цементным камнем и заполнителем благодаря механическому армированию.
Исследования показывают, что фибра из полипропилена обладает высокой стойкостью к щелочной среде и предотвращает появление пластических трещин в первые часы твердения. Стеклянная и базальтовая микрофибра увеличивает долговечность и сопротивляемость к коррозии арматуры за счет ограничения проникновения влаги и агрессивных веществ.
Рекомендации по применению микрофибры в бетонных смесях:
- Подбор типа микрофибры в зависимости от условий эксплуатации (например, полипропилен для внутренних работ, базальтовая – для агрессивных сред).
- Оптимальная дозировка не должна превышать 2 кг/м³, чтобы избежать ухудшения укладываемости и образования комков.
- Тщательное перемешивание смеси для равномерного распределения волокон и предотвращения агрегации.
- Использование микрофибры совместно с традиционным армированием для комплексного повышения прочности.
В итоге микрофибра повышает долговечность бетонных конструкций за счет увеличения трещиностойкости, снижая расходы на ремонт и техническое обслуживание.

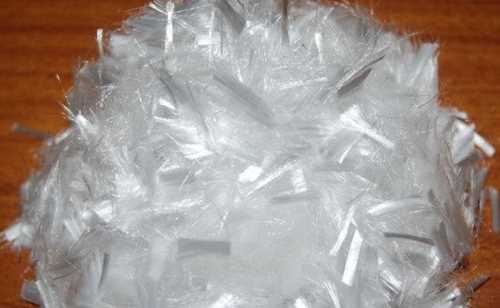

Особенности дозировки микрофибры в различных типах бетонных смесей
Дозировка микрофибры напрямую зависит от типа бетонной смеси и назначения конструкции. Для тяжелого бетона рекомендуется использовать микрофибру в количестве 0,9–1,2 кг на кубометр смеси. Такая концентрация обеспечивает эффективное уменьшение усадки и повышение трещиностойкости без снижения удобоукладываемости.
В легком бетоне нормы микрофибры снижаются до 0,6–0,9 кг/м³, поскольку чрезмерное количество волокон может ухудшать распределение компонентов и снижать прочность на сжатие. Для высокопрочных и самоуплотняющихся смесей оптимальная дозировка варьируется в пределах 0,8–1,0 кг/м³, что помогает увеличить пластичность и предотвращает микротрещины на ранних стадиях твердения.
Для декоративных и финишных покрытий микрофибру применяют в меньших дозах – 0,3–0,5 кг/м³, чтобы сохранить гладкость поверхности и минимизировать влияние на текстуру. В армированных бетонных конструкциях, особенно при использовании стальной арматуры, добавление микрофибры в количестве 1,0–1,3 кг/м³ улучшает связку между матрицей и арматурой, снижая риск коррозии и растрескивания.
Следует учитывать, что превышение дозировки микрофибры более 1,5 кг на кубометр часто приводит к ухудшению технологических свойств смеси: снижение подвижности, образование комков и сложности при укладке. Поэтому контроль расхода микроволокон должен осуществляться с учетом типа смеси, метода укладки и требований к конечным характеристикам бетона.
| Тип бетона | Рекомендуемая дозировка микрофибры (кг/м³) | Основное назначение |
|---|---|---|
| Тяжелый бетон | 0,9–1,2 | Уменьшение усадки, повышение трещиностойкости |
| Легкий бетон | 0,6–0,9 | Стабилизация структуры без снижения прочности |
| Высокопрочный и самоуплотняющийся | 0,8–1,0 | Повышение пластичности, предотвращение микротрещин |
| Декоративный и финишный | 0,3–0,5 | Сохранение гладкости поверхности |
| Армированный бетон | 1,0–1,3 | Улучшение сцепления и снижение риска коррозии |

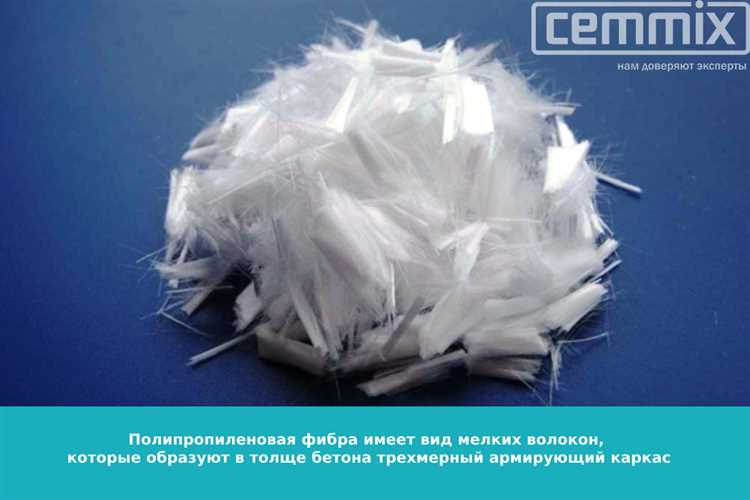

Роль микрофибры в уменьшении усадки и деформаций бетона
Микрофибра в бетонных смесях служит эффективным армирующим компонентом, способствующим снижению пластической и сушильной усадки. Волокна микрофибры с длиной от 6 до 19 мм равномерно распределяются в цементной матрице, препятствуя образованию микротрещин на ранних стадиях твердения.
Исследования показывают, что добавка микрофибры в количестве 0,9–1,2 кг на кубометр бетонной смеси снижает величину усадки до 30%, что значительно уменьшает риск последующих деформаций и разрушений. Особенно эффективно это при бетонных растворах с высоким содержанием цемента и низким водоцементным отношением, где вероятность усадки возрастает.
Механизм действия микрофибры основан на механическом удержании цементной пасты, снижении скорости испарения влаги и распределении напряжений при усадочных деформациях. Волокна создают микроармирующую сеть, которая задерживает рост трещин, минимизируя их ширину до 0,1 мм и предотвращая их объединение в крупные дефекты.
Для оптимального эффекта рекомендуется использовать микрофибру в сочетании с пластификаторами, что улучшает распределение волокон и снижает необходимость дополнительной воды, уменьшает пористость и повышает плотность бетона. Такой комплексный подход повышает долговечность конструкций и уменьшает риск деформаций в эксплуатации.
Важным фактором является точный контроль дозировки микрофибры: превышение нормы приводит к ухудшению удобоукладываемости смеси и может вызывать локальные скопления волокон, что снижает однородность бетона и ослабляет его прочностные характеристики.
Таким образом, правильное внедрение микрофибры в бетонные смеси существенно снижает усадочные деформации, улучшая целостность и долговечность строительных конструкций в различных климатических условиях и нагрузках.
Использование микрофибры для повышения морозостойкости бетонных конструкций
Добавление микрофибры в бетонные смеси способствует значительному улучшению морозостойкости за счет снижения пористости и уменьшения капиллярных трещин. Микроволокна толщиной 10–20 мкм равномерно распределяются в матрице бетона, что препятствует образованию критических микротрещин при циклическом замораживании и оттаивании.
Оптимальная дозировка микрофибры для повышения морозостойкости находится в диапазоне 0,5–1,5 кг на 1 м³ бетона. Превышение дозы может ухудшить удобоукладываемость смеси и вызвать избыточное армирование, снижая пластичность.
Механизм действия микрофибры заключается в создании микросетки, которая удерживает цементный камень, снижая образование крупных капилляров, через которые проникает влага. Это уменьшает степень насыщения бетонной структуры водой, что критично для снижения повреждений при замерзании.
Испытания образцов с микрофиброй показали повышение морозостойкости на 15–30% по сравнению с контрольными образцами без волокон, что выражается в меньшей потере прочности после 50–100 циклов замораживания-оттаивания.
Рекомендуется комбинировать микрофибру с воздухововлекающими добавками для достижения синергетического эффекта, особенно в конструкциях, подверженных интенсивным морозным нагрузкам. Микрофибра повышает устойчивость к механическим повреждениям микропор, а воздухововлекающие агенты создают дополнительную систему микропузырьков для компенсации давления замерзающей воды.
Для правильного распределения микрофибры в бетонной смеси необходимо вводить волокна на этапе замеса с максимальным перемешиванием, избегая агломерации. Контроль равномерности распределения рекомендуется проводить визуально и при помощи микроскопии после затвердевания.

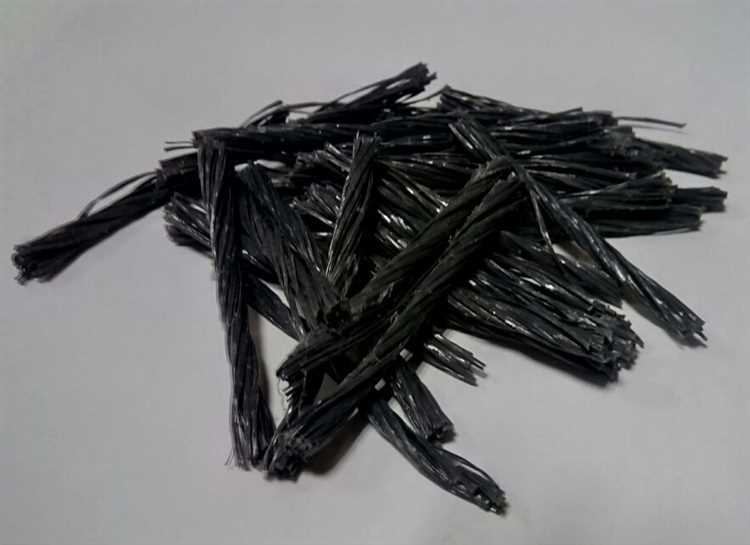

Технологические приемы введения микрофибры в строительные растворы
Оптимальное распределение микрофибры в бетонной смеси достигается при предварительном смешивании волокон с сухими компонентами до добавления воды. Это обеспечивает равномерное распределение и минимизирует образование комков.
Рекомендуется вводить микрофибру в количестве от 0,5 до 2 кг на кубометр раствора, в зависимости от назначения и типа смеси. При превышении дозировки возможна агломерация волокон, ухудшающая однородность и прочностные характеристики.
Для предотвращения слипания волокон микрофибру целесообразно дозировать порционно в процессе замеса, разделяя общую норму на несколько этапов. Такой подход улучшает взаимодействие волокон с цементным камнем и снижает риск локальных скоплений.
Использование специальных добавок-суперпластификаторов способствует равномерному распределению микрофибры и улучшению текучести смеси, что облегчает ее укладку и уплотнение.
При производстве растворов с микрофиброй необходимо контролировать продолжительность замеса: оптимальное время – 3–5 минут при средней скорости вращения мешалки, что обеспечивает полное раскрытие волокон и их равномерное распределение.
Для волокон длиной свыше 12 мм рекомендуется применение предварительного распушивания микрофибры, что снижает вероятность образования комков и способствует лучшему сцеплению с вяжущим.
В условиях промышленного производства целесообразно использовать дозаторы и миксеры с устройствами для равномерного распределения волокон, обеспечивающие стабильное качество смеси при серийном изготовлении.
Обязательным этапом является контроль на однородность раствора после введения микрофибры с помощью визуального осмотра и измерения осадки конуса, что позволяет своевременно корректировать технологический процесс.

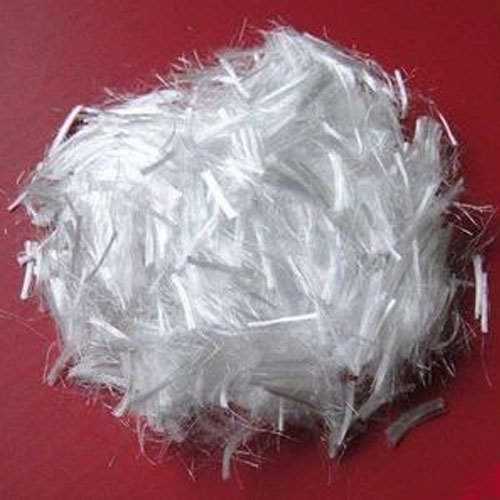

Экономические и эксплуатационные преимущества микрофибры в строительстве
Использование микрофибры в бетонных смесях позволяет снизить затраты на армирование и ремонт конструкций. Микрофибра эффективно распределяется по объему раствора, что уменьшает необходимость в традиционной арматуре, снижая общую себестоимость объекта до 15-20%.
Повышение трещиностойкости бетона с микрофиброй сокращает риск появления дефектов, требующих дорогостоящего восстановления. Эксперименты показывают снижение усадки бетона на 25-30%, что минимизирует образование микротрещин и продлевает срок службы конструкций.
Добавление микрофибры улучшает морозостойкость бетонных изделий, снижая количество циклов замораживания-оттаивания до повреждения с 150 до 300, что значительно увеличивает долговечность конструкций в северных и влажных регионах.
Экономия времени на технологические операции достигается за счет более однородного распределения волокон и уменьшения необходимости дополнительного уплотнения смеси. Это сокращает время отливки и ускоряет сроки сдачи объектов до 10%.
Микрофибра способствует снижению веса бетонных изделий при сохранении прочностных характеристик, что уменьшает нагрузку на фундамент и транспортные расходы на 8-12%.
Практика применения микрофибры в дорожном строительстве показывает снижение затрат на ремонт асфальтобетонных покрытий благодаря увеличению износостойкости на 20%, что экономит бюджет на содержание инфраструктуры.
Рекомендации по дозировке микрофибры варьируются от 0,5 до 2 кг на кубометр бетонной смеси, в зависимости от назначения и условий эксплуатации. Оптимальный подбор позволяет достичь максимального эффекта без избыточных расходов.
Внедрение микрофибры в проекты снижает общий экологический след строительства за счет уменьшения потребности в стальной арматуре и снижении энергозатрат на ремонтные работы, что также положительно сказывается на эксплуатационных расходах.
Вопрос-ответ:
Как микрофибра влияет на прочностные характеристики бетонных смесей?
Добавление микрофибры в бетон позволяет равномерно распределить напряжения внутри материала, снижая вероятность появления трещин и повышая устойчивость к механическим нагрузкам. Волокна создают сеть, которая задерживает микротрещины на ранней стадии, что улучшает долговечность конструкции и увеличивает срок службы бетона.
Какие типы микрофибры чаще всего применяют в строительстве и чем они отличаются?
В строительстве используют синтетическую микрофибру из полиэтилена, полипропилена и базальтовые волокна. Полиэтиленовая и полипропиленовая микрофибра придают бетону пластичность и устойчивость к усадке, а базальтовая улучшает огнестойкость и прочность на разрыв. Выбор зависит от требований к конечному материалу и условий эксплуатации.
Как правильно вводить микрофибру в бетонную смесь, чтобы обеспечить однородное распределение?
Микрофибру добавляют в бетон во время замешивания, лучше всего после предварительного перемешивания основных компонентов. Рекомендуется вводить волокна постепенно, равномерно распределяя их по всей массе, чтобы избежать комкования. Использование специальных миксеров помогает добиться однородного состава без повреждения волокон.
Влияет ли применение микрофибры на морозостойкость бетонных конструкций?
Да, микрофибра способствует повышению морозостойкости за счет уменьшения образования микротрещин и улучшения структуры бетона. Волокна снижают водопроницаемость и повышают плотность материала, что препятствует проникновению влаги и снижает риск разрушения при циклах замораживания и оттаивания.
Загрузка...
