Модульный контактор – это электромеханическое устройство, предназначенное для автоматического включения и отключения электрических цепей в бытовых и промышленных распределительных щитах. В отличие от обычных пускателей, модульные контакторы монтируются на DIN-рейку и имеют компактные габариты, что делает их удобными для установки в стандартные модульные корпуса.
Наиболее востребованы модульные контакторы в системах управления освещением, вентиляцией, отоплением, а также для дистанционного управления силовой нагрузкой до 63 А. Например, они широко применяются для автоматизации уличного освещения в зависимости от времени суток или сигнала с фотореле. В квартирах и офисах с умными системами управления модульные контакторы позволяют централизованно отключать электропитание групп потребителей.
Контакторы выпускаются с различными типами управляющих катушек: на переменное (AC) или постоянное (DC) напряжение, в диапазоне от 12 до 230 В. При выборе модели необходимо учитывать не только номинальный ток и напряжение, но и наличие вспомогательных контактов, степень защиты и шумовые характеристики катушки. Для ночных зон с минимальными акустическими требованиями лучше подойдут бесшумные исполнения с DC-катушкой.
Использование модульного контактора повышает безопасность и надежность системы электроснабжения за счёт гальванической развязки цепей управления и нагрузки, уменьшает износ кнопок и реле, снижает риск перегрева проводки при длительных нагрузках. Это особенно актуально для индуктивных нагрузок – насосов, компрессоров, вентиляторов, где пусковой ток существенно превышает рабочий.

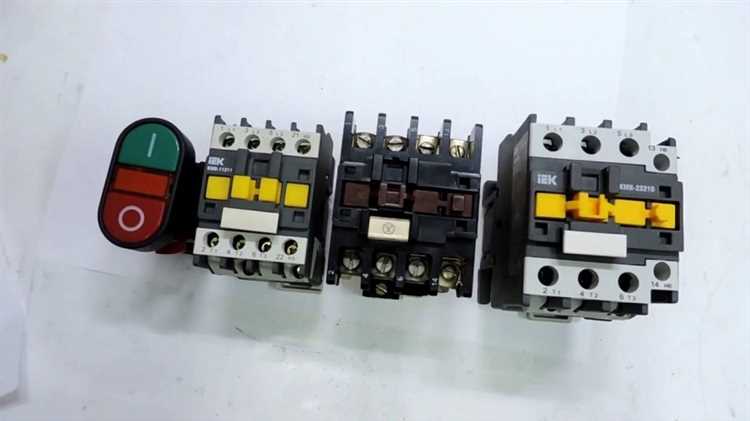

Для чего используется модульный контактор в домашней электрике
Модульный контактор применяется в домашней электросети для автоматического управления подачей питания к мощным потребителям. Он обеспечивает безопасное включение и отключение нагрузки без участия человека, что особенно актуально для электроводонагревателей, систем отопления, вентиляции и освещения с дистанционным управлением.
Основное преимущество контактора – возможность коммутировать цепи с большим током при управлении малым управляющим сигналом. Это позволяет использовать его в связке с таймерами, датчиками движения, а также с устройствами «умного дома». Например, по сигналу программируемого реле контактор может включать бойлер только в ночное время, снижая потребление электроэнергии в дневной зоне тарификации.
Контактор обеспечивает галваническую развязку между управляющей и силовой цепями, тем самым повышая общую электробезопасность. В случае аварийного отключения питания или срабатывания УЗО, модульный контактор полностью обесточивает цепь, исключая возможность самопроизвольного включения оборудования.
Установка модульных контакторов рекомендована при необходимости одновременного включения нескольких мощных приборов: например, при управлении группой электроплит, кондиционеров или тепловых пушек. Кроме того, они активно используются для реализации приоритетного отключения нагрузки при перегрузках или снижении напряжения в сети.
Монтаж устройства осуществляется на DIN-рейку внутри электрощита. Выбор номинала по току и типу контактов (нормально открытые или нормально закрытые) производится на основе характеристик управляемой нагрузки. При правильной настройке модульный контактор повышает надежность и автоматизацию системы электроснабжения частного дома или квартиры.
Применение модульного контактора для управления освещением
Модульные контакторы широко используются в схемах управления освещением как в жилых, так и в коммерческих зданиях. Они позволяют реализовать централизованное включение и отключение групп светильников с помощью низковольтного сигнала, минимизируя износ клавишных выключателей и обеспечивая безопасное переключение высоких токов.
В системах управления освещением модульный контактор подключается в распределительном щите и принимает управляющий сигнал от кнопки, таймера, фотореле, датчика движения или системы «умный дом». Это особенно актуально при управлении:
- наружным освещением (уличные фонари, фасадная подсветка);
- освещением коридоров и лестничных клеток в многоквартирных домах;
- освещением производственных и складских помещений;
- автоматическим режимом освещения по расписанию или при наступлении сумерек;
- групповым управлением освещением из нескольких точек.
Для минимизации шума при переключении в жилых помещениях рекомендуется использовать контакторы с низким уровнем шума (тип «тихий», с AC/DC катушкой или электронным управлением). При выборе важно учитывать номинальный ток коммутируемой нагрузки: например, для освещения мощностью до 4 кВт потребуется контактор на ток 20 А и выше с достаточным запасом по току.
Дополнительные преимущества применения модульных контакторов:
- Изоляция цепей управления и нагрузки – повышает безопасность и долговечность системы.
- Совместимость с таймерами и автоматикой – расширяет функциональность схемы освещения.
- Простота монтажа на DIN-рейку и удобство замены без вмешательства в остальную проводку.
При правильной установке модульный контактор обеспечивает надёжную коммутацию, устойчивость к перегрузкам и возможность интеграции в интеллектуальные системы управления освещением без необходимости в сложных релейных схемах.
Роль модульного контактора в автоматизации отопительных систем
Модульный контактор играет ключевую роль в управлении электропитанием компонентов отопительных систем, включая циркуляционные насосы, электрокотлы, нагревательные элементы и узлы управления. Благодаря способности коммутировать мощные нагрузки, он обеспечивает безопасное и надежное включение и отключение оборудования в автоматическом режиме.
В системах отопления, управляемых по температурным или временным алгоритмам, модульный контактор служит исполнительным звеном между слаботочным управляющим сигналом термостата или контроллера и силовой нагрузкой. Например, при достижении заданной температуры термостат подает сигнал на катушку контактора, замыкаются силовые контакты, и включается насос или ТЭН. Это снижает износ управляющих устройств и предотвращает перегрузку их выходов.
Рекомендуется выбирать контакторы с номинальным током, соответствующим пусковым токам отопительных агрегатов. Для насосов с индуктивной нагрузкой важно учитывать коэффициент запаса не менее 1,5 от рабочего тока. Также целесообразно использовать контакторы с низким уровнем шума для жилых помещений, особенно если шкаф автоматики расположен вблизи жилых зон.
В случае отключения питания модульный контактор позволяет реализовать сценарий аварийного отключения системы, что особенно важно при наличии водяных нагревательных контуров. При необходимости аварийного дистанционного управления через GSM или Wi-Fi-реле, контактор обеспечивает безопасное переключение нагрузки, исключая прямое включение/отключение силовых цепей через реле с малым током коммутации.
Применение модульных контакторов повышает долговечность и устойчивость отопительных систем к перегрузкам, обеспечивает совместимость с интеллектуальными системами управления и сокращает время технического обслуживания за счет упрощения архитектуры щита автоматики.
Как модульный контактор защищает оборудование при перегрузках
Модульный контактор не предназначен для прямой защиты от перегрузок, но он играет ключевую роль в комплексе с другими устройствами. При работе в составе цепи с автоматическим выключателем или тепловым реле он обеспечивает быстрое отключение нагрузки по команде, полученной от защитного устройства.

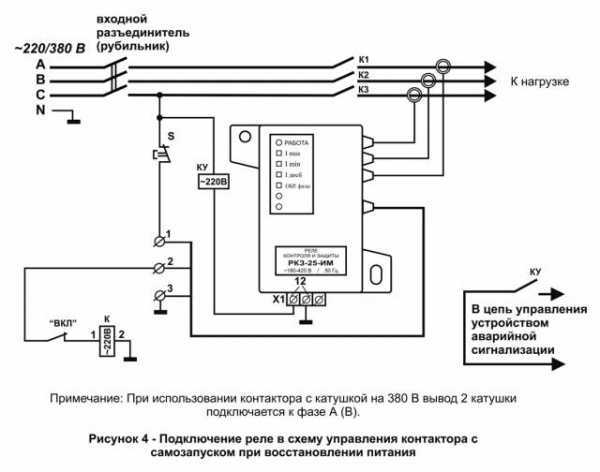

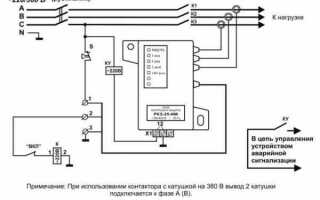

Когда в цепи фиксируется перегрузка, тепловое реле размыкает управляющую цепь контактора. В результате контактор мгновенно разрывает силовую цепь и отключает оборудование от питания. Это предотвращает перегрев, износ изоляции и возможные повреждения двигателя или другого подключенного оборудования.
В системах с индукционными двигателями особенно важно использовать контакторы с рабочим током, превышающим номинальный пусковой ток на 20–30%. Это позволяет избежать ложных срабатываний при кратковременных пиковых нагрузках и одновременно сохранить реакцию системы на затяжные перегрузки.
Контакторы с возможностью подключения дополнительного модуля тепловой защиты обеспечивают более точный контроль за допустимыми токами. В таких случаях тепловое реле настраивается в соответствии с паспортными данными оборудования, а контактор выполняет команду на отключение строго при достижении установленного порога.
Для повышения надежности рекомендуется использовать контакторы с механической блокировкой и индикацией состояния контактов. Это позволяет оператору быстро диагностировать, была ли сработавшая защита вызвана перегрузкой, коротким замыканием или внешним управлением.

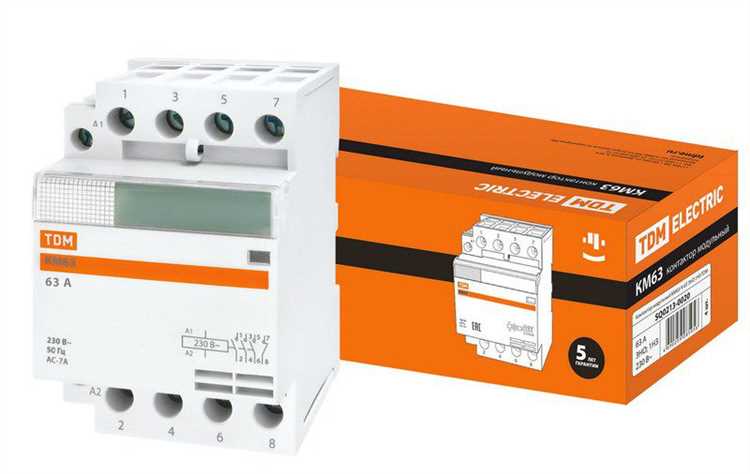

Особенности использования модульных контакторов в промышленности
В промышленной среде модульные контакторы применяются для автоматизации управления нагрузками, где критичны надежность, устойчивость к частым коммутациям и компактность оборудования. Их выбирают за возможность установки в стандартные DIN-рейки, минимизацию проводки и совместимость с системами управления различной сложности.
- Для управления мощными электродвигателями в насосных, вентиляционных и компрессорных установках применяются модульные контакторы с номинальным током от 40 до 100 А. Они обеспечивают стабильное включение/отключение при высоких пусковых токах.
- В цехах с цикличным производством используются контакторы с повышенным ресурсом коммутаций – не менее 100 000 срабатываний под нагрузкой, что особенно актуально для линий упаковки, резки и сортировки.
- В системах автоматизации производственных процессов модульные контакторы интегрируются с ПЛК через интерфейсы управления 24 В DC. Это позволяет реализовать точную и синхронизированную коммутацию без вмешательства оператора.
- В условиях пыльных или вибронагруженных помещений востребованы модели с повышенной устойчивостью к внешним воздействиям – с герметичными катушками и винтовыми зажимами с антивибрационными фиксаторами.
- Для управления освещением производственных и складских зон используют малошумные контакторы с электромагнитной катушкой переменного тока, что снижает уровень фона в помещениях с персоналом.
При выборе модульного контактора для промышленного применения необходимо учитывать не только токовую нагрузку, но и тип коммутационной схемы (одноконтактной или многоконтактной), частоту включений, особенности питающей сети (одно- или трёхфазной) и климатические условия эксплуатации. Регулярная проверка состояния контактов и клемм позволяет продлить срок службы оборудования и снизить риск отказов.

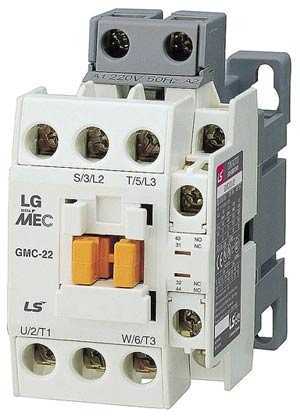

Интеграция модульного контактора в систему «умный дом»
Модульные контакторы играют ключевую роль в управлении электропитанием устройств в системах «умный дом». Они обеспечивают надежное коммутационное решение для нагрузки до нескольких киловатт при минимальных габаритах и легкости монтажа в распределительном щите.
Основной способ интеграции заключается в использовании модульных контакторов совместно с программируемыми контроллерами или реле управления, которые принимают сигналы от центрального контроллера «умного дома». Контактор выступает исполнительным механизмом, замыкая или размыкая цепь нагрузки по команде контроллера.
Для корректной работы необходимо учитывать параметры нагрузки и выбирать контакторы с соответствующим током коммутации и напряжением катушки управления. В большинстве случаев применяются контакторы с катушкой на 230 В переменного тока, что упрощает подключение к стандартной электросети.
Для повышения гибкости и безопасности рекомендуется использовать контакторы с функцией минимального времени срабатывания и с возможностью защиты от перегрузок или короткого замыкания через внешние автоматические выключатели.
Ниже приведена примерная схема интеграции модульного контактора в систему «умный дом» с контроллером и нагрузкой:
| Компонент | Функция | Особенности подключения |
|---|---|---|
| Центральный контроллер | Генерация управляющих сигналов | Передает команды по шине управления или релейным выходам |
| Модульное реле/твердотельное реле | Преобразование сигнала контроллера в управление катушкой контактора | Обеспечивает гальваническую развязку и защиту цепи управления |
| Модульный контактор | Коммутация нагрузки (освещение, отопление, электроприборы) | Подключается к нагрузке и источнику питания, катушка управляется реле |
| Нагрузка | Потребитель электроэнергии | Подключается через силовые контакты контактора |
Для обеспечения дистанционного мониторинга состояния контактора и нагрузки часто используют дополнительные датчики тока и напряжения, интегрируемые в систему «умный дом». Это позволяет своевременно выявлять аварийные ситуации и оптимизировать энергопотребление.
Рекомендовано выбирать контакторы с маркировкой соответствующей стандартам IEC и ГОСТ, а также с ресурсом коммутации не менее 1 миллиона циклов для длительной и надежной эксплуатации в автоматизированных системах.
Когда стоит устанавливать модульный контактор в электрический щиток
Модульный контактор необходимо устанавливать в электрический щиток при управлении нагрузками, потребляющими ток свыше 16 А, особенно если требуется дистанционное или автоматическое включение и выключение. Это актуально для электроприборов с большими пусковыми токами, таких как электрокотлы, насосы, системы освещения больших площадей, кондиционеры и бойлеры.
Использование модульного контактора оправдано при необходимости частого включения и отключения нагрузки, поскольку он обеспечивает высокую износостойкость контактов по сравнению с обычными выключателями. В щитах с автоматизированным управлением через реле времени, системы «умный дом» или контроллеры интеграция контактора позволяет минимизировать нагрузку на управляющую цепь.
При монтаже в распределительном щитке модульный контактор экономит место благодаря компактному корпусу стандарта DIN и облегчает прокладку управляющих проводов. Его установка обязательна при разделении силовых и управляющих цепей для повышения безопасности и снижения риска повреждения управляющего оборудования.
Также контактор необходим в случаях, когда требуется реализация цепей с функциями защиты от перегрузок и коротких замыканий в сочетании с автоматикой, так как он может работать совместно с автоматическими выключателями и устройствами защиты, обеспечивая надежное отключение нагрузки.
Вопрос-ответ:
Для чего нужен модульный контактор в бытовой электросети?
Модульный контактор предназначен для удалённого управления электрическими нагрузками в домашней сети. Его применяют для включения и выключения освещения, отопительных приборов или других электроприборов без необходимости физического доступа к выключателям. Он устанавливается в щиток на DIN-рейку и управляется низковольтным сигналом, что обеспечивает безопасность и удобство эксплуатации.
В каких случаях рекомендуется устанавливать модульный контактор вместо обычного реле?
Модульный контактор рекомендуется использовать при необходимости коммутировать высокие токи, превышающие возможности обычных реле, или в системах с большим количеством управляемых линий. Он более устойчив к износу при частом переключении и обеспечивает большую надёжность и долговечность. Кроме того, контактор проще интегрируется в автоматизированные системы управления, позволяя централизованно контролировать электрооборудование.
Какие типы нагрузок можно подключать через модульный контактор и на что нужно обратить внимание при выборе?
Через модульный контактор можно подключать как резистивные (например, лампы накаливания, электрообогреватели), так и индуктивные нагрузки (электродвигатели, насосы). При выборе контактора важно учитывать максимально допустимый ток и напряжение, тип нагрузки (особенно наличие индуктивных пусковых токов), а также необходимое количество контактов. Для индуктивных нагрузок стоит выбирать контакторы с характеристиками, рассчитанными на более высокие пусковые токи, чтобы избежать преждевременного выхода из строя.
Как интегрировать модульный контактор в систему умного дома и какие преимущества это даёт?
Для интеграции контактора в систему умного дома его подключают к управляющему контроллеру, который посылает команды на включение или выключение нагрузки. Варианты управления могут быть разными — через радиомодули, шину управления или по Wi-Fi. Преимущество такого решения — возможность централизованного и дистанционного управления освещением, отоплением и другим оборудованием с мобильного устройства или по расписанию, что повышает удобство и экономит электроэнергию за счёт точного контроля.
