Выбор и устройство основания под тротуарную плитку напрямую определяют срок её службы, устойчивость к нагрузкам и равномерность поверхности. Ошибки на этом этапе приводят к просадкам, трещинам и размыванию швов. Под каждое назначение мощения – пешеходные зоны, подъездные пути, стоянки – требуется своя конструкция основания.
Для пешеходных дорожек допустима укладка на песчано-гравийную подушку толщиной от 20 до 30 см с обязательной послойной трамбовкой. При предполагаемой нагрузке от автомобилей минимальная толщина несущего слоя из щебня – 40 см, а в зонах парковки легкового транспорта – не менее 50 см. Увеличение толщины связано с необходимостью перераспределения нагрузки и предотвращения деформаций.
При обустройстве основания важно учитывать тип грунта. На суглинках и глинистых почвах требуется дополнительное дренирование – устройство щебёночной прослойки и уклонов для отвода воды. На песчаных грунтах допускается упрощённая схема, но с контролем плотности засыпки. Пренебрежение этим этапом вызывает промерзание и подвижки основания в межсезонье.
Перед укладкой плитки обязательно производится выравнивание и проливка подушки водой с последующей вибропрессовкой. Толщина выравнивающего слоя из песка или песчано-цементной смеси не должна превышать 3–5 см. Более толстый слой теряет прочность и подвижен под нагрузкой, что приводит к перекосам плитки.
Качественно подготовленное основание – это не только механическая устойчивость, но и долговечность всей конструкции. Сокращение затрат или упрощение технологии всегда оборачиваются необходимостью ремонта уже через 1–2 года эксплуатации.

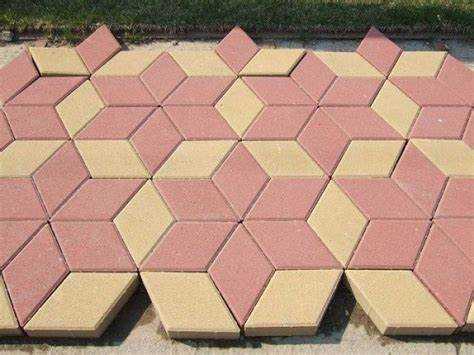

Подготовка грунта перед созданием основания
Перед устройством основания необходимо удалить весь растительный слой толщиной 15–25 см. Остатки корней, перегной, органика и мусор должны быть полностью удалены, чтобы исключить просадку и биологическое разрушение слоя.
После зачистки выполняется уплотнение существующего грунта. Для этого используют виброплиты или катки, обеспечивая плотность не ниже 95% от максимальной по Проктору. На участках с глинистыми почвами требуется дополнительное выравнивание и стабилизация.
Глинистые и суглинистые почвы склонны к удержанию влаги и набуханию. В таких случаях необходимо устройство дренажа и подсыпка слоя из крупнозернистого песка или щебня фракцией 20–40 мм, толщиной не менее 10 см. Это снижает капиллярное поднятие влаги и увеличивает несущую способность.
Песчаные и супесчаные почвы более устойчивы, но требуют выравнивания и послойного уплотнения при добавлении дополнительного материала. Допустимый уклон основания – 1–2% от горизонта в сторону водоотвода.
После подготовки грунта устанавливаются ограничители (бордюрный камень, опалубка), предотвращающие расползание основания. Все работы следует выполнять в сухую погоду, исключая переувлажнение и образование колей.
Когда необходимо устройство щебеночной подушки
Щебеночная подушка требуется при укладке плитки на слабые или переувлажненные грунты, неспособные выдерживать точечные нагрузки без деформации. Основания из глины, суглинков и торфяников требуют обязательного устройства щебеночного слоя, поскольку такие почвы склонны к просадке и пучению.
Использование щебеночной подушки оправдано при необходимости распределения нагрузки на большую площадь. Это особенно актуально для пешеходных зон с интенсивным движением, подъездов к гаражам, площадок под легковой транспорт и тротуаров вдоль дорог. В таких случаях щебень толщиной от 15 до 30 см обеспечивает устойчивость основания, снижает риск проседания плитки и образования луж.
Щебеночная подушка необходима на участках с уклоном или неравномерным рельефом, так как она позволяет выровнять основание и создать необходимый профиль под укладку. Кроме того, она обеспечивает эффективный дренаж – предотвращает застой воды в подстилающем слое и улучшает условия отвода влаги.
Для щебеночной подушки применяют материал фракцией 20–40 мм. Использование более мелкого щебня нецелесообразно, так как он хуже распределяет нагрузку и быстрее заиливается. Перед засыпкой слой щебня обязательно трамбуется виброплитой для исключения осадки после укладки плитки.
Песчаное основание: толщина слоя и технология уплотнения
Песок используют в качестве подстилающего слоя при укладке тротуарной плитки в пешеходных зонах, на дачных участках и во дворах с низкой нагрузкой. Основное требование – обеспечить равномерную плотность по всей площади.
Толщина слоя песка до уплотнения должна составлять от 50 до 70 мм. После трамбовки виброплитой слой уменьшается до 35–50 мм. При необходимости укладки более толстого слоя песок насыпают и уплотняют поэтапно, не превышая 5–6 см за один проход. Это предотвращает образование пустот и локальных просадок.
Перед уплотнением песок равномерно смачивают водой до средней влажности. Переувлажнение недопустимо: оно снижает плотность и увеличивает время на высыхание. Сухой песок также не обеспечивает нужной стабильности.
Для уплотнения применяют виброплиты с усилием не менее 15 кН. Проходы делают с перекрытием 10–15 см, особенно по краям. Участки, прилегающие к бордюрам, дополнительно уплотняют вручную трамбовкой.
Профилирование основания выполняется по установленным направляющим с формированием уклона 2% для отвода дождевой воды. После окончательного уплотнения проверяется ровность основания двухметровым правилом. Допустимые перепады – не более 5 мм.
По завершении работ основание должно быть плотным, с равномерной поверхностью и заданным уклоном. Любые неровности устраняются до начала укладки плитки.
Бетонное основание под плитку: в каких случаях применяется
Бетонное основание используется при укладке тротуарной плитки в зонах с высокими нагрузками, например, на подъездах к гаражам, парковках и дорогах с небольшим транспортным потоком. Оно эффективно на слабых, пучинистых или влажных грунтах, где песчаные и щебеночные основания не обеспечивают необходимой прочности и стабильности.
Толщина бетонной плиты под плитку обычно составляет от 100 до 150 мм в зависимости от предполагаемой нагрузки и характеристик грунта. Обязательным элементом является армирование стальной сеткой с ячейками 100×100 мм и диаметром прутка 6–8 мм, что снижает риск образования трещин и деформаций.
Перед заливкой бетона требуется обеспечить качественную подготовку основания: удаление растительного слоя, уплотнение грунта и устройство подсыпки из песка или мелкого щебня толщиной не менее 50 мм для выравнивания и дренажа. При наличии высокого уровня грунтовых вод необходимо использовать гидроизоляционные материалы.
Для отвода воды поверхность бетонного основания должна иметь уклон минимум 2%. После заливки бетон необходимо выдерживать минимум 7 суток при температуре выше +10 °C для набора прочности. Только после этого проводят укладку плитки на цементно-песчаный раствор или специальный клей.
Использование бетонного основания оправдано при необходимости создать долговечную и устойчивую площадку, способную выдерживать механические нагрузки и климатические воздействия, обеспечивая ровную поверхность и долговечность покрытия.
Геотекстиль в конструкции основания: назначение и выбор
Геотекстиль выполняет функции разделения, фильтрации, армирования и дренажа в основании под тротуарную плитку. Его применение предотвращает смешивание слоев, что сохраняет прочность и долговечность покрытия.
Основные задачи геотекстиля:
- Разделение слоев грунта и основания для предотвращения миграции мелких частиц;
- Фильтрация влаги, позволяющая воде свободно проходить, но удерживающая грунт;
- Повышение несущей способности основания за счёт распределения нагрузок;
- Защита от вымывания материалов основания в результате осадков или подземных вод.
Выбор геотекстиля основывается на его характеристиках, соответствующих условиям эксплуатации:
- Тип материала: иглопробивной нетканый геотекстиль предпочтителен для основания под плитку из-за высокой прочности и водопроницаемости.
- Плотность (г/м²): для тротуарных оснований рекомендуются значения в диапазоне 100–200 г/м². Меньшая плотность недостаточно устойчива к нагрузкам, большая может ухудшать дренаж.
- Прочность на разрыв: должна превышать предполагаемые нагрузки, обычно не менее 15 кН/м для пешеходных зон и до 30 кН/м при возможных автотранспортных нагрузках.
- Водопроницаемость: коэффициент фильтрации должен обеспечивать свободный проход воды, минимально 0,5 л/с·м².
При укладке геотекстиль раскатывают по подготовленному грунту с нахлёстом не менее 20 см для предотвращения смещения. После укладки выполняется засыпка щебнем или песком, при этом важно избегать механического повреждения ткани.
Использование геотекстиля особенно актуально при слабых, пучинистых или влажных грунтах, а также в местах с сезонным повышением уровня грунтовых вод. В таких условиях он снижает риск деформации и просадок покрытия.

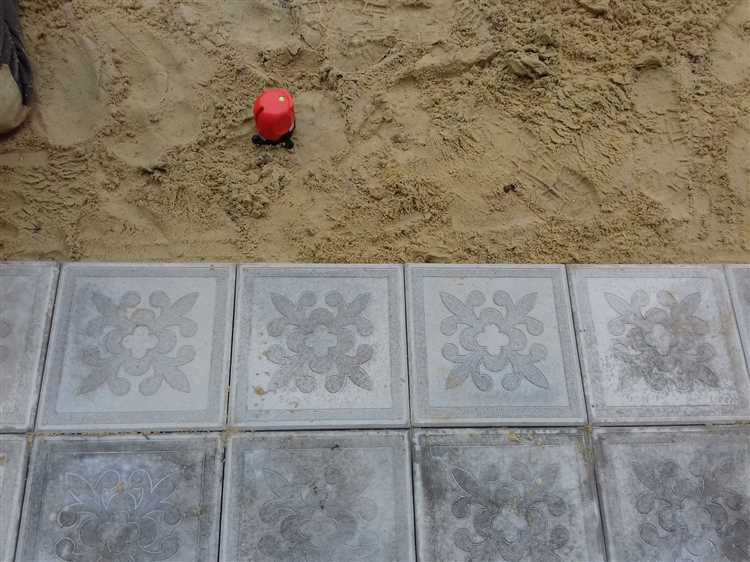

Типичные ошибки при устройстве основания и их последствия
Недостаточная подготовка грунта приводит к неравномерной усадке основания, что вызывает деформации и провалы тротуарной плитки. Важно полностью удалить растительный слой и обеспечить стабильность грунта перед началом работ.
Ошибочный выбор толщины основания приводит к снижению несущей способности. Например, слой песка менее 10 см не обеспечивает должного распределения нагрузки, особенно в зонах с интенсивным движением. Это ускоряет появление трещин и смещений плитки.
Неправильное уплотнение материалов – частая причина растрескивания и проседания покрытия. Уплотнитель должен работать с соответствующей мощностью и техникой, обеспечивая плотность не менее 95% от максимальной по стандарту Proctor.
Отсутствие дренажного слоя или неправильный дренаж ведет к застою воды в основании. Избыточная влага снижает прочность щебня и песка, провоцирует морозное пучение грунта, что вызывает поднятие и разрушение плитки.
Смешивание различных по фракции и влажности материалов без последовательного послойного укладывания нарушает структуру основания, снижая его прочность и равномерность распределения нагрузок.
Использование некачественного или загрязненного щебня и песка ведет к быстрому разрушению основания. Частицы глины, органики и пыли ухудшают сцепление и повышают водопроницаемость, что ускоряет разрушение конструкции.
Отсутствие геотекстиля в зонах с нестабильными грунтами способствует миграции мелких частиц в основание, вызывая его разжижение и последующую деформацию покрытия.
Неправильное формирование уклонов приводит к задержке поверхностной воды, что вызывает эрозию основания и отслаивание плитки в местах застоя воды.
Для предотвращения перечисленных проблем необходимо строго соблюдать проектные требования по толщине, уплотнению и дренажу, использовать качественные материалы, а также контролировать технологический процесс на каждом этапе устройства основания.
Вопрос-ответ:
Какие виды оснований подходят для укладки тротуарной плитки на участках с разной нагрузкой?
Выбор основания зависит от типа и интенсивности нагрузки. Для пешеходных зон обычно достаточно песчаного или песчано-щебеночного основания толщиной от 10 до 15 см. При наличии периодического движения легкового транспорта стоит использовать более прочное щебеночное основание с последующей песчаной прослойкой. Для подъездных путей с тяжелой техникой рекомендуется бетонное основание, способное выдерживать значительные нагрузки и предотвращать деформации покрытия.
Как правильно подготовить грунт перед созданием основания под тротуарную плитку?
Первым шагом необходимо удалить верхний плодородный слой почвы и очистить участок от корней, камней и мусора. После этого поверхность выравнивают и уплотняют с помощью вибротрамбовки или катка. При наличии пучинистых грунтов может потребоваться дренаж и использование геотекстиля для предотвращения проникновения грунта в основание. Правильная подготовка грунта снижает риск проседания и разрушения покрытия.
Какова оптимальная толщина слоя щебня для основания под тротуарную плитку и почему?
Толщина щебеночного слоя обычно составляет от 15 до 20 см. Такой слой обеспечивает надежное распределение нагрузки и препятствует оседанию покрытия. Щебень с крупной фракцией хорошо уплотняется, создавая прочную и водоотводящую основу. Если слой слишком тонкий, увеличивается риск деформации плитки, а излишне толстый слой не дает дополнительного преимущества и ведет к перерасходу материалов.
В каких случаях рекомендуется использовать бетонное основание для тротуарной плитки?
Бетонное основание применяется при высокой нагрузке на покрытие — например, на подъездных дорогах для автомобилей, парковках и территориях с интенсивным движением грузовой техники. Также бетон необходим на грунтах с плохой несущей способностью или в местах с повышенным уровнем грунтовых вод. Оно предотвращает смещение плит и повышает долговечность покрытия, особенно в сложных климатических условиях.
