Точный расчет мощности электропроводки – ключевой этап при проектировании или модернизации электросети в квартире. Неправильный выбор сечения проводов и автоматов может привести к перегреву, снижению срока службы оборудования и угрозе безопасности.
Для расчета мощности необходимо учитывать суммарное потребление бытовых приборов с учетом коэффициентов одновременности и запаса. Например, типичная квартира площадью 60 м² требует расчетной нагрузки около 6-8 кВт, что соответствует токам до 35-40 А.
При выборе сечения кабеля ориентируются на максимально возможный ток нагрузки с запасом 20-30%. Для медных проводов при длине до 20 метров обычно применяют сечение 2.5 мм² для освещения и 4 мм² или 6 мм² для розеточных линий с учетом мощности подключаемых устройств.
Автоматические выключатели подбирают с учетом номинального тока проводки и расчетной нагрузки, чтобы обеспечить надежную защиту от коротких замыканий и перегрузок. Невыполнение этих требований приводит к частым срабатываниям или, наоборот, к недостаточной защите.
Определение суммарной нагрузки бытовых электроприборов
Для точного расчета мощности электропроводки необходимо суммировать мощность всех бытовых приборов, которые будут одновременно эксплуатироваться. Важно учитывать номинальную мощность каждого устройства, указанную на его корпусе или в технической документации.
Основные категории приборов включают: освещение, кухонную технику (микроволновки, плиты, холодильники), отопительные приборы (электроконвекторы, бойлеры), а также бытовые устройства (стиральные машины, телевизоры, компьютеры). Например, стандартный холодильник потребляет около 150 Вт, электрический чайник – 2000 Вт, а мощность бытовой лампы варьируется от 7 до 100 Вт в зависимости от типа.
При подсчете суммарной нагрузки следует учитывать не только номинальную мощность, но и коэффициент одновременности использования. Для бытовых приборов он обычно принимается в диапазоне 0,6–0,8, что отражает вероятность одновременного включения нескольких устройств.
Рекомендуется создавать отдельные группы по типам приборов, чтобы обеспечить равномерное распределение нагрузки и снизить риск перегрузки цепей. Например, выделять отдельную линию для мощной кухонной техники и отдельную для осветительных приборов.
После определения суммарной мощности всех групп следует добавить запас мощности не менее 15–20% для учета будущих подключений и пусковых токов оборудования.

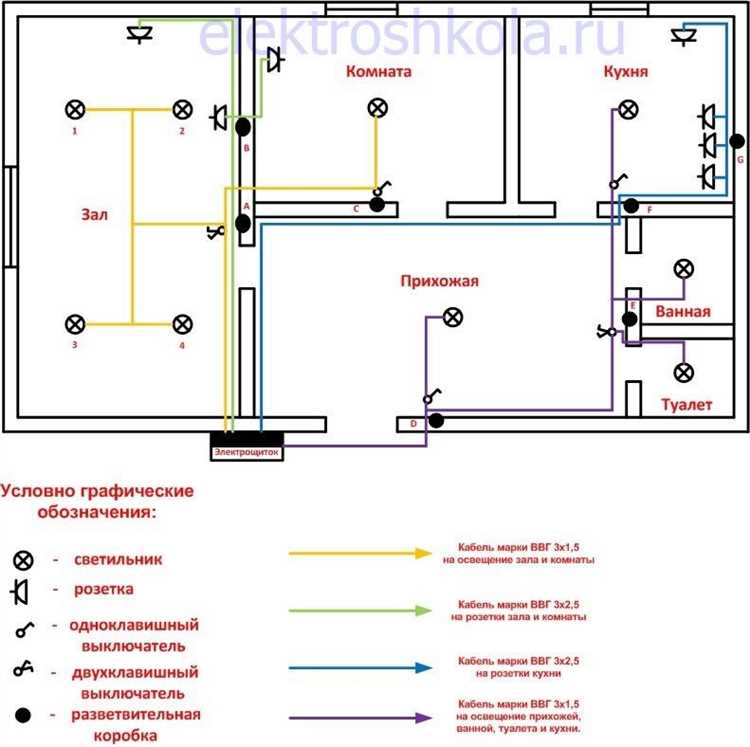

Выбор расчетного коэффициента нагрузки для квартиры
Расчетный коэффициент нагрузки (коэффициент одновременности) определяет долю суммарной мощности электроприборов, которую следует учитывать при проектировании электропроводки. Для жилых квартир нормативы устанавливают диапазон от 0,6 до 0,9 в зависимости от количества и типа подключаемых приборов.
При небольшой квартире с ограниченным числом электроприборов (до 5 основных) коэффициент принимается ближе к 0,9, так как вероятность одновременного включения всех приборов высока. Для средних квартир с 6–10 крупными приборами коэффициент снижается до 0,75–0,8, учитывая непостоянную нагрузку и разницу во времени включения устройств.
В больших квартирах и с установкой мощного оборудования (кондиционеры, электроплиты, бойлеры) рекомендуется использовать коэффициент около 0,6–0,7. Это позволяет избежать избыточного запаса мощности и уменьшить размер сечения проводников без риска перегрузок.
При выборе коэффициента важно учитывать специфику использования: если электроприборы работают преимущественно поочередно, коэффициент можно снизить. Если же планируется одновременная эксплуатация нескольких мощных приборов, коэффициент должен быть ближе к верхней границе.
Рекомендуется также сверяться с региональными нормативами и стандартами, такими как ПУЭ (Правила устройства электроустановок), где приведены ориентировочные коэффициенты для жилых помещений. Неправильный выбор коэффициента может привести к недостаточному или избыточному проектированию электропроводки.

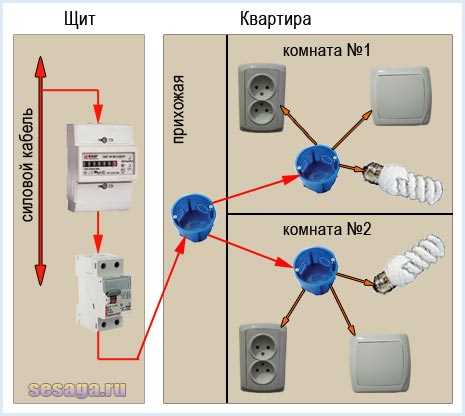

Учет мощности освещения и мелкой техники в расчетах
Для точного расчета мощности электропроводки важно учитывать не только крупные бытовые приборы, но и суммарную нагрузку от освещения и мелкой техники. Средняя мощность одного светильника с LED-лампой составляет от 7 до 15 Вт, при этом для жилой комнаты обычно берут расчетную нагрузку 10 Вт на квадратный метр. Важно учитывать количество и тип светильников, так как использование галогенных или люминесцентных ламп увеличивает суммарную нагрузку.
Мелкие электроприборы, такие как зарядные устройства, телевизоры, настольные лампы, бытовые часы и прочая техника, в расчетах принято учитывать по суммарной мощности, исходя из фактического количества и средней мощности каждого устройства. Рекомендуется закладывать резерв в 15–20% для непредвиденного роста нагрузки на мелкую технику.
При отсутствии точных данных для упрощенных расчетов освещение и мелкую технику часто объединяют в отдельную группу нагрузки, принимая усредненное значение 300–500 Вт на комнату стандартного размера. Это позволяет избежать недооценки потребления и повысить надежность электросети квартиры.
В итоговом расчете суммирование мощности освещения и мелкой техники следует проводить с учетом коэффициента одновременности, который обычно принимается в пределах 0,7–0,9. Это снижает избыточную нагрузку и отражает реальное время работы приборов.
Расчет мощности для мощных электроприборов и систем
Для корректного расчета нагрузки по мощным электроприборам следует учитывать номинальную потребляемую мощность, указанную в паспорте устройства. Крупная бытовая техника, такая как электроплиты, кондиционеры, бойлеры и стиральные машины, требует выделения отдельной линии с учетом пусковых токов.
Пусковые токи у электродвигателей и компрессоров могут превышать рабочие в 3–6 раз. Для кондиционеров мощностью 2–3 кВт расчетный ток стоит брать с коэффициентом пусковой нагрузки не менее 4. В противном случае защитные устройства могут срабатывать ошибочно.
При подключении электроплит расчет нагрузки ведется по максимальной заявленной мощности, которая может достигать 7–9 кВт. Для таких приборов обязательна установка отдельного автоматического выключателя с соответствующим номиналом.
Системы отопления и нагрева воды (электрокотлы, бойлеры) с мощностью свыше 3 кВт требуют выделения отдельной линии с кабелем сечением не менее 4 мм², учитывая нормативы ПУЭ и допустимые токи для медного провода.
При расчетах общей нагрузки мощных приборов необходимо суммировать их максимальные значения с учетом коэффициента одновременности. Для жилых помещений этот коэффициент не превышает 0,7–0,8, что позволяет снизить расчетную нагрузку без потери надежности электроснабжения.
Выделение мощных приборов на отдельные линии снижает риск перегрузки и упрощает обслуживание, а также повышает безопасность эксплуатации всей электросети квартиры.
Проверка соответствия сечения проводов расчетной нагрузке
Для обеспечения безопасной эксплуатации электропроводки необходимо сопоставить расчетную нагрузку с допустимым током проводника. Максимальный ток, который может выдержать провод без перегрева, зависит от сечения, материала (медь или алюминий) и способа прокладки.
Для медных проводов допустимый ток для сечения 1,5 мм² составляет примерно 16–18 А, для 2,5 мм² – 24–27 А, для 4 мм² – около 32–36 А. Для алюминиевых проводов значения примерно на 20–25% ниже. При определении минимального сечения необходимо использовать расчетный ток, исходя из суммарной мощности нагрузки, делённой на напряжение (220 В), с учётом коэффициента одновременности.
Если расчетный ток превышает допустимый ток выбранного сечения, необходимо увеличить сечение проводов или разделить нагрузку на отдельные линии. Например, для электроплиты мощностью 7 кВт расчетный ток составит около 32 А, что требует применения проводов с сечением не менее 6 мм² медь или 10 мм² алюминий.
Проверка сечения должна учитывать также длину линии и допустимое падение напряжения, которое не должно превышать 3–5% от номинального. При больших длинах проводов сечение увеличивают дополнительно для компенсации потерь.
Важным элементом является соответствие сечения проводов требованиям ПУЭ (Правил устройства электроустановок) и нормативам, обеспечивающим защиту автоматическими выключателями с подходящими номиналами.
Для точной проверки рекомендуется использовать таблицы соответствия сечений и токов, а также при необходимости обратиться к специалисту для проведения комплексного расчета и выбора оптимальной конфигурации электропроводки.
Определение необходимого типа и номинала автоматических выключателей
Для жилых квартир обычно применяются автоматические выключатели с номиналом от 10 А до 32 А, в зависимости от назначения линии:
- 10–16 А – для освещения и мелких бытовых приборов;
- 16–25 А – для розеточных групп в жилых комнатах;
- 25–32 А – для мощных бытовых приборов, таких как электроплиты, стиральные машины, кондиционеры.
Тип автомата выбирается согласно характеру нагрузки и условиям эксплуатации. Для жилых помещений обычно используют автоматы типа B или C:
- Тип B – срабатывает при токах перегрузки 3-5-кратных номинального, подходит для индуктивно-резистивных нагрузок с низкими пусковыми токами (освещение, розетки);
- Тип C – срабатывает при токах 5-10-кратных номинального, подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, кухонная техника).
Для отдельных мощных потребителей (электроплита, бойлер) возможен выбор автоматов типа D, реагирующих на пусковые токи до 10-20-кратных номинального, чтобы избежать ложных срабатываний.
Важно учитывать коэффициент запаса, чтобы при кратковременных перегрузках автомат не срабатывал без необходимости, но при этом обеспечивал надежную защиту проводки от перегрева и короткого замыкания.
При расчетах номинала автомата руководствуются следующими принципами:
- Определить суммарную мощность нагрузки на линию;
- Рассчитать рабочий ток по формуле I = P / (U × cos φ), где U – напряжение сети (220 В), cos φ – коэффициент мощности (обычно 0,9-1);
- Выбрать автомат с номиналом, не меньшим рассчитанного тока и не превышающим максимально допустимый ток для сечения проводника;
- Учесть пусковые токи и тип нагрузки для выбора типа автомата (B, C, D).
Таким образом, подбор автомата должен обеспечить как безопасность эксплуатации, так и надежность электроснабжения, исключая избыточные отключения и предотвращая перегрузки.
Правила и нормы для расчета мощности электропроводки в жилых помещениях
Для жилых помещений нормативное значение выделяемой мощности составляет от 3 до 15 кВт в зависимости от площади квартиры и наличия электроплиты. Для квартир с газовой плитой минимально выделяется 3 кВт, с электроплитой – от 7 до 15 кВт. Конкретное значение зависит от технических условий, выданных энергоснабжающей организацией.
Ток нагрузки рассчитывается по формуле: I = P / (U × cos φ), где P – суммарная активная мощность потребителей, U – напряжение сети (обычно 220 В), cos φ – коэффициент мощности (для бытовых приборов принимается 1).
Допустимый ток проводников выбирается на основании длительно допустимой токовой нагрузки, указанных в ПУЭ. Например, для медного кабеля сечением 2,5 мм² при скрытой прокладке допускается ток до 21 А, что соответствует мощности около 4,6 кВт при напряжении 220 В.
Обязательно учитывается коэффициент одновременности: для квартир он составляет 0,7–0,8. Это позволяет избежать завышения расчетной мощности и выбрать оптимальное сечение проводников.
На каждую группу розеток выделяется отдельная линия сечением не менее 2,5 мм², на освещение – 1,5 мм². Для силовых потребителей (электроплита, бойлер, стиральная машина) рекомендуется отдельная линия сечением 4 мм² и выше в зависимости от мощности устройства.
Защита линий осуществляется автоматическими выключателями, номинал которых подбирается с запасом по току не более чем на 10–15 % от расчетной нагрузки, чтобы исключить ложные срабатывания и одновременно обеспечить отключение при перегрузке.
Вопрос-ответ:
Как правильно рассчитать общую нагрузку на электропроводку в квартире?
Для расчета нужно сложить мощности всех электроприборов, которые могут одновременно работать в квартире. Учитываются как стационарные устройства (плита, бойлер, кондиционер), так и бытовая техника (телевизоры, пылесосы, микроволновка). Суммарную мощность переводят в ток, деля на напряжение сети (обычно 220 В). Полученный ток сравнивают с допустимым значением для выбранного сечения проводов. Также желательно добавить запас 20–30%, чтобы проводка не перегревалась при кратковременной перегрузке.
Нужно ли учитывать коэффициент одновременности при расчете мощности?
Да, коэффициент одновременности помогает уточнить расчет. Он показывает, какая часть электроприборов реально будет включена одновременно. Для квартир обычно применяют значение 0,7–0,8. Это значит, что не вся техника работает одновременно, и реальная нагрузка на проводку меньше расчетной. Однако при наличии мощного оборудования, например, электросауны или теплых полов, коэффициент может быть выше.
Какие кабели подходят для разводки в типовой городской квартире?
Чаще всего используют медный кабель с сечением 2,5 мм² для розеточных линий и 1,5 мм² для освещения. Для мощных приборов (электроплита, водонагреватель) — 4 мм² или даже 6 мм². Кабель должен иметь двойную изоляцию и соответствовать ГОСТу. На упаковке обычно указана маркировка, например, ВВГнг-LS — это распространённый вариант с пониженным дымовыделением при пожаре. От алюминиевых проводов лучше отказаться — они менее надёжны и подвержены окислению.
Зачем нужна разбивка электросети квартиры на отдельные группы?
Группировка позволяет равномерно распределить нагрузку и повысить надёжность. Например, розетки кухни подключают отдельно от розеток в комнатах, а освещение — отдельной линией. Это упрощает диагностику неисправностей и снижает риск перегрузки. При коротком замыкании или перегреве отключится только одна линия, а остальная сеть продолжит работать.
Можно ли самостоятельно рассчитать и установить проводку без вызова специалиста?
Теоретически можно, особенно если есть технические знания и опыт работы с электричеством. Однако на практике лучше хотя бы проконсультироваться с электриком. Неправильно рассчитанная или смонтированная проводка может привести к перегреву, замыканиям и пожару. Также нужно учитывать требования ПУЭ и СНиП, правильно выбрать автоматические выключатели, учесть особенности прокладки кабелей. Ошибки дорого обходятся — как в прямом, так и в переносном смысле.
