Появление напряжения на заземляющем проводе – частое явление в жилых и промышленных электросетях, особенно при нарушении баланса между заземлением и системой нулевого провода. Оно может быть как незначительным (до нескольких вольт), так и представлять серьезную опасность для жизни и оборудования, если достигает десятков вольт. Важно понимать, что даже небольшое напряжение в заземляющем контуре – это индикатор нарушений в электросистеме.
Одной из распространённых причин является перепутывание нуля и земли при монтаже. В старых домах с системой TN-C встречается объединение нулевого и заземляющего проводников (PEN), что в случае повреждения нуля приводит к «плавающему» потенциалу на всех заземлённых элементах. В результате на корпусах бытовой техники и заземляющем проводе появляется опасное напряжение.
Другая причина – наличие токов утечки в электроприборах. При плохой изоляции часть тока уходит через землю, и если сопротивление заземления недостаточно низкое, возникает потенциал относительно земли. Это особенно актуально для сетей с некачественно выполненным контуром заземления или без регулярной проверки сопротивления заземляющего устройства.
Для исключения появления опасного напряжения на заземляющем проводе необходимо: регулярно измерять сопротивление заземления (должно быть не выше 4 Ом для частных домов и не выше 0,5 Ом для ответственных объектов), использовать системы с раздельными PE и N проводниками (TN-S), а также применять устройства защитного отключения (УЗО) с током утечки не выше 30 мА для защиты групп розеток.
Как измерить напряжение на заземляющем проводе и что считать нормой
Для измерения напряжения на заземляющем проводе необходим цифровой мультиметр с возможностью точного измерения переменного напряжения в диапазоне от 0 до 500 В. Также важно, чтобы прибор имел высокий входной импеданс, чтобы не влиять на результаты измерений.
- Установить мультиметр в режим измерения переменного напряжения (AC Voltage).
- Один щуп подключить к заземляющему проводу в распределительной коробке, щиту или на корпусе оборудования.
- Второй щуп соединить с надежным эталонным нулевым потенциалом – например, с рабочим нулем в той же розетке или шине N в щитке.
Если измерение проводится между заземлением и фазой, это не даст корректной информации о паразитных потенциалах и может ввести в заблуждение. Измерение между заземлением и нулем – наиболее информативный и безопасный метод.
Нормальным считается напряжение на заземляющем проводе не выше 1 В относительно нуля. При наличии нагрузок и протекании токов утечки возможно кратковременное повышение до 2–3 В. Однако устойчивое напряжение выше 4 В указывает на проблемы:
- высокое сопротивление соединений заземления и нуля;
- перепутанные ноль и заземление на вводе;
- наличие токов утечки с оборудования на землю;
- ошибки в схеме TN-C-S или неправильная реализация повторного заземления.
Для исключения случайных наводок рекомендуется проводить измерения при отключённой нагрузке и затем при включенной – для сравнения. Если напряжение значительно возрастает при работе приборов, требуется диагностика источников токов утечки.
В случае сомнений рекомендуется измерить сопротивление заземления токовыми методами с использованием специализированных приборов (например, мегаомметра с функцией измерения сопротивления заземления). Норма для бытовых систем – не выше 4 Ом.

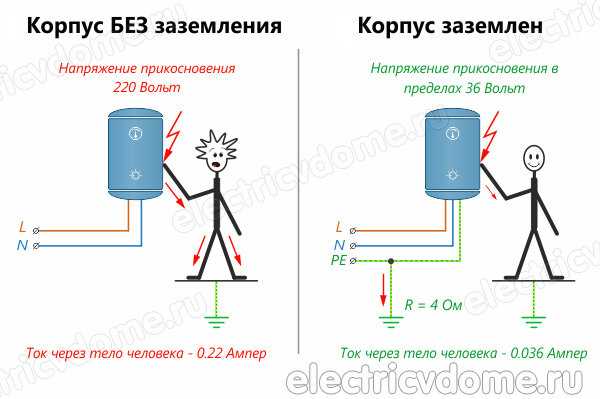

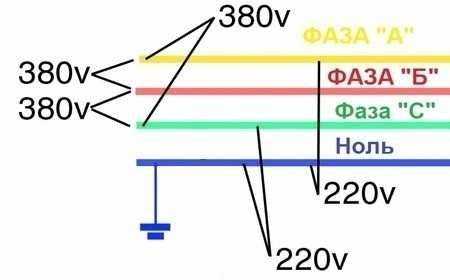

Причины появления напряжения на заземляющем проводе в частном доме
Вторая причина – нарушение целостности PEN-проводника в сети с системой TN-C. В этом случае нейтральный и заземляющий проводник разделены неправильно или некачественно, и земля начинает «висеть» на потенциале, зависящем от асимметричной нагрузки. Это особенно опасно, если в доме установлен вводной автомат без УЗО или дифференциального автомата.
Третья причина – потенциал, наведённый в землю из-за неравномерной работы фаз или плохого контакта на шинке заземления. Контактное сопротивление в соединениях заземляющего контура должно быть не более 4 Ом (для частного сектора с одиночным заземлителем – до 30 Ом), иначе возможен скачок потенциала при протекании импульсных токов, особенно во время грозы или работы сварочного оборудования.
Также напряжение может появляться из-за электромагнитной индукции в длинных неэкранированных проводах, если они проложены рядом с силовыми линиями. В этом случае фиксируется переменное напряжение без замыкания на землю, и его уровень зависит от длины линии и силы тока в соседних проводах.
Для исключения этих факторов необходимо выполнить проверку сопротивления заземления, контролировать целостность нулевого проводника, установить УЗО и регулярно измерять токи утечки. Недопустимо соединение заземляющего контура с трубами водоснабжения или отопления, так как это может привести к опасному распределению потенциалов по всей системе.

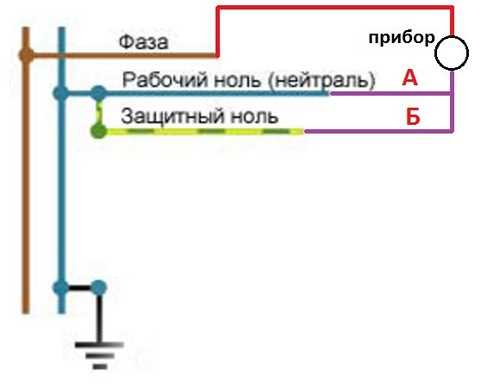

Влияние системы заземления TN, TT и IT на наличие напряжения
Тип системы заземления напрямую определяет вероятность появления опасного напряжения на заземляющем проводе и характер этого явления. Неправильная интерпретация особенностей системы может привести к ошибкам в проектировании и эксплуатации электроустановок.
Система TN (включая подтипы TN-C, TN-S и TN-C-S) характеризуется тем, что нулевой рабочий и защитный проводники связаны с землёй на источнике питания. В TN-C защита и ноль объединены, что увеличивает риск появления напряжения на заземляющем проводе в случае повреждения PEN-проводника. В TN-S такой риск минимален при условии целостности сети. Однако в случае обрыва нуля или несимметричной нагрузки возможно появление потенциала на корпусах оборудования.
Система TT требует независимого заземления потребителя. Здесь нейтраль источника питания заземлена, но защитный контур на объекте не связан с ней. В этой схеме наиболее критичным является сопротивление заземляющего устройства. При его высоком значении, ток утечки может создавать ощутимое напряжение на заземляющем проводе даже при незначительных неисправностях. При отсутствии УЗО риск поражения током возрастает.
Система IT изолирует нейтраль от земли или подключает её через большое сопротивление. Это минимизирует токи замыкания на землю, но требует обязательного постоянного мониторинга изоляции. Напряжение на заземляющем проводе может возникать из-за ёмкостных токов утечки, особенно в сетях с большим числом кабелей и длинными линиями. При отсутствии контроля такие токи становятся источником ложной уверенности в безопасности заземления.
Рекомендации: При проектировании электросети необходимо учитывать особенности каждой системы. Для TN обязательно использовать исправный и надёжный PEN, для TT – минимизировать сопротивление заземляющего устройства и обязательно устанавливать УЗО, для IT – внедрять систему контроля изоляции. В противном случае возможны опасные потенциалы на защитных проводниках.
Чем опасно наличие напряжения на проводе заземления для человека и техники
Напряжение на проводе заземления создает опасность поражения электрическим током при контакте с металлическими корпусами оборудования. При напряжении выше 50 В переменного тока риск фибрилляции сердца существенно возрастает, особенно при влажной коже или одновременном касании заземленных конструкций.
Для техники наличие потенциала на заземлении приводит к ложным срабатываниям защитных устройств и снижению эффективности УЗО. Перепады напряжения вызывают повреждения чувствительных электронных компонентов, сбои в работе систем автоматики и управления.
| Последствие | Для человека | Для техники |
|---|---|---|
| Поражение током | Фибрилляция, ожоги, смерть | Нет прямого влияния |
| Нарушение защит | Увеличение риска травм | Ложные отключения и сбои |
| Перепады напряжения | Опасны при контакте с корпусом | Выход из строя электроники |
Рекомендуется измерять потенциал на заземляющем проводе и поддерживать сопротивление заземления ниже 4 Ом. Использование УЗО с током срабатывания 30 мА и контроль целостности PEN-проводника существенно снижают риски для здоровья и оборудования.

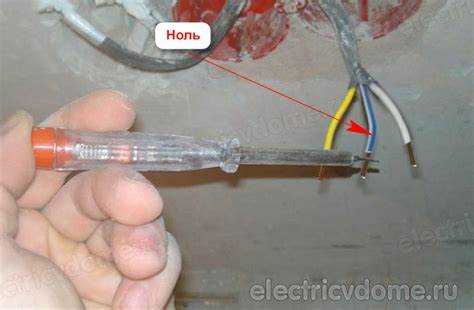

Как выявить утечку тока на землю с помощью мультиметра
Для проверки утечки тока на землю потребуется мультиметр с функцией измерения постоянного или переменного тока (мА). Первым шагом отключите питание исследуемой цепи для безопасности и корректности измерений.
Переключите мультиметр в режим измерения тока, выбрав соответствующий диапазон до 200 мА. Подключите красный щуп мультиметра к фазному проводу цепи, а черный щуп – к заземляющему проводу или шине заземления.
Включите питание и внимательно наблюдайте показания мультиметра. Если на дисплее отображается ток, превышающий 0,5–1 мА, это указывает на наличие утечки тока на землю. Значения ниже 0,5 мА обычно считаются допустимыми в бытовых условиях.
Для более точного выявления источника утечки отключайте поочередно отдельные участки цепи или электроприборы, фиксируя изменение тока. Резкое падение показаний при отключении конкретного участка свидетельствует о неисправности именно там.
После завершения измерений выключите питание и восстановите исходное подключение мультиметра. Регулярные проверки и своевременное выявление утечек снижают риск поражения электрическим током и защищают электрооборудование от повреждений.
Что делать, если на заземляющем проводе зафиксировано напряжение
Первым шагом необходимо отключить питание электроустановки, чтобы исключить риск поражения электрическим током. Далее проводят тщательную диагностику электрической системы с помощью мультиметра или тестера напряжения.
- Проверить целостность и правильность подключения заземляющего проводника, особенно на участках соединений и клеммных колодок.
- Измерить сопротивление заземляющего контура с помощью мегаомметра. Значение должно соответствовать нормативам – обычно не выше 4 Ом для частных домов.
- Проверить отсутствие повреждений изоляции и дефектов в нулевом и фазных проводах, так как утечка может приводить к появлению напряжения на заземлении.
- Выявить возможные замыкания на корпус оборудования и устранить их.
- Проверить и устранить наличие «плавающих» потенциалов, когда заземление связано с сетью через емкостные или индуктивные связи.
После устранения выявленных неисправностей выполняют повторное измерение напряжения на заземляющем проводе. При сохранении напряжения следует обратиться к квалифицированному электрику для комплексной проверки электроустановки и заземления.
Важный момент – не использовать заземляющий провод как рабочий нулевой, это недопустимо и опасно. Все ремонтные работы следует проводить с соблюдением правил техники безопасности и с отключением питания.

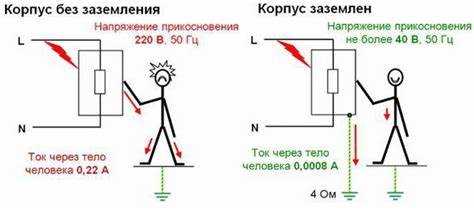

Как устранить паразитное напряжение в бытовой электросети
Первый шаг – проверить правильность подключения системы заземления. Необходимо убедиться, что защитный проводник (PE) не соединён с фазой или нулём в бытовой распределительной панели. Любые неправильные соединения вызывают появление паразитного напряжения.
Используйте мультиметр или специализированный тестер для проверки сопротивления заземляющего контура. Допустимое значение сопротивления заземления не должно превышать 4 Ом. При превышении требуется улучшение заземлителя: увеличение числа и глубины электродов заземления, использование медных шин с хорошим контактом.
Проверьте целостность и изоляцию нулевого рабочего проводника (N). Разрыв или повреждение нуля приводит к возникновению напряжения на заземлении из-за токов обратного пути. Ремонт или замена повреждённых участков восстанавливает нормальное функционирование.
Для выявления скрытых токов утечки подключите токовые клещи к защитному проводу. Наличие постоянного тока более 10 мА свидетельствует о дефектах электрооборудования или нарушениях изоляции. Необходимо изолировать и ремонтировать проблемные участки.
Установка УЗО (устройства защитного отключения) с чувствительностью 30 мА эффективно защищает от токов утечки, автоматически отключая питание при их появлении. Это снижает вероятность появления паразитного напряжения и повышает безопасность.
В системах с распределёнными заземлителями стоит обеспечить равенство потенциалов, связав все контуры между собой и с главным заземлителем. Это предотвращает разности потенциалов, которые вызывают паразитное напряжение.
Регулярное техническое обслуживание электросети – обязательное условие для устранения паразитных напряжений. Проверяйте соединения, чистоту контактов и отсутствие коррозии на клеммах, особенно в условиях повышенной влажности.
Вопрос-ответ:
Почему на заземляющем проводе может появляться напряжение в обычной бытовой электросети?
Напряжение на заземляющем проводе возникает из-за наличия токов утечки или неправильного соединения проводов. Часто это связано с сопротивлением заземления, через которое проходит небольшой ток, или с ошибками в подключении, например, если нулевой и заземляющий провод перепутаны. Также причиной может служить использование металлических конструкций, на которые попадает ток, создавая потенциал относительно земли.
Какие методы можно применить для точного определения источника напряжения на заземлении?
Для выявления источника напряжения используют мультиметр или токоизмерительные клещи. Важно проверить правильность подключения нулевого и защитного проводов, измерить сопротивление заземления, а также проверить оборудование на наличие токов утечки. Иногда требуется поочерёдное отключение электроприборов, чтобы определить, какой из них вызывает появление напряжения. Также применяют тестеры заземления для оценки качества контура.
Насколько опасно напряжение на заземляющем проводе для человека и бытовой техники?
Даже небольшое напряжение на заземляющем проводе может представлять опасность для человека при контакте с заземлёнными элементами, особенно во влажных условиях, поскольку возникает риск поражения электрическим током. Для техники подобное напряжение способно вызвать некорректную работу или преждевременный выход из строя защитных устройств. Регулярное наличие напряжения требует проверки системы заземления и устранения причин.
Можно ли самостоятельно устранить появление напряжения на заземлении или лучше вызвать специалиста?
Некоторые действия, например, проверка и подтягивание соединений в распределительном щите, измерение сопротивления заземления при наличии подходящих приборов, можно выполнить самостоятельно при наличии базовых знаний и опыта работы с электрикой. Однако диагностика причин утечек тока и ремонт систем заземления требует профессионального подхода. Ошибки при самостоятельном вмешательстве могут привести к ухудшению безопасности, поэтому при сомнениях лучше обратиться к квалифицированному электрику.
Как влияет тип системы заземления (TN, TT, IT) на появление напряжения на заземляющем проводе?
В системах TN (особенно TN-C и TN-C-S) нулевой и защитный провод могут иметь общие участки, что повышает вероятность появления напряжения на заземлении из-за токов нагрузки. В системе TT заземление выполняется отдельно, и наличие напряжения чаще связано с сопротивлением собственного заземляющего контура и токами утечки. В системе IT заземляющий провод не связан напрямую с землёй, что снижает риск напряжения, но требует специального контроля изоляции. Выбор системы влияет на частоту и причины возникновения напряжения на заземлении.
