Количество анкеров напрямую влияет на надежность крепления оконной конструкции, особенно в условиях ветровой нагрузки и усадки стен. Для стандартного пластикового окна шириной до 800 мм и высотой до 1200 мм, установленного в кирпичную или бетонную стену, требуется минимум четыре анкера: по два с каждой вертикальной стороны рамы. Это обеспечивает стабильную фиксацию и предотвращает перекосы при эксплуатации.
Если высота окна превышает 1000 мм, желательно установить дополнительный анкер в верхней части одной из вертикальных сторон. В деревянных домах, где возможны сезонные подвижки конструкции, рекомендуется использовать не менее шести точек крепления – по два анкера на каждую вертикаль и по одному сверху и снизу. Это позволяет компенсировать подвижность основания и сохранить геометрию окна.
Расстояние между анкерами не должно превышать 700 мм, а от углов рамы – не менее 150 мм. Нарушение этих параметров снижает жесткость установки и увеличивает риск деформации. Выбор конкретного типа анкеров зависит от материала стены: для полнотелого кирпича применяются рамные дюбели Ø10 мм, для бетона – анкеры-гильзы, а для газобетона – специальные спиральные дюбели с глубиной захода не менее 80 мм.
Как определить размеры и вес маленького окна для расчёта анкеров
Точное определение размеров и веса окна необходимо для выбора необходимого количества анкеров. Ошибки на этом этапе могут привести к неправильной нагрузке на крепления и деформации оконной конструкции.
Для начала следует измерить габаритные размеры окна по наружному контуру рамы:
- Ширина – расстояние между левым и правым краями рамы, измеряется в миллиметрах.
- Высота – расстояние от нижнего до верхнего края рамы, также в миллиметрах.
- Глубина профиля – толщина коробки окна по направлению от улицы к помещению.
После замера габаритов можно рассчитать площадь окна: умножьте ширину на высоту и переведите результат в квадратные метры.
Вес конструкции зависит от типа профиля и толщины стеклопакета. Для расчёта используется средняя удельная масса материалов:
- ПВХ-профиль – примерно 4,5–6 кг/пог. м в зависимости от количества камер и армирования.
- Одинарное стекло – около 10 кг/м².
- Двухкамерный стеклопакет – до 25 кг/м².
Пример: окно размером 800×1000 мм с двухкамерным стеклопакетом и рамой длиной по периметру 3,6 м будет весить около:
- Профиль: 3,6 м × 5 кг/м = 18 кг
- Стеклопакет: 0,8 м × 1,0 м × 25 кг/м² = 20 кг
- Общий вес – около 38 кг
Результирующий вес влияет на выбор количества анкеров. Чем выше масса, тем плотнее должно быть крепление, особенно в верхней и нижней зонах оконной рамы.
Минимальное и оптимальное количество анкеров для окон разных размеров
Для окон шириной до 600 мм и высотой до 800 мм минимально допустимо использовать четыре анкера – по одному в каждом углу рамы. Это обеспечивает устойчивость при нормальных ветровых и эксплуатационных нагрузках. Однако для повышения надёжности фиксации рекомендуется устанавливать шесть анкеров: по два на вертикальные стороны и по одному сверху и снизу.
Окна размером от 600×800 мм до 1000×1200 мм требуют увеличенного количества точек крепления. Минимальное значение – шесть анкеров, но оптимальным считается восемь: по три на боковых сторонах и по одному в верхней и нижней части рамы. Это особенно важно при монтаже в многоквартирных домах с ветровыми нагрузками средней и выше средней категории.
Для проёмов более 1000×1200 мм минимальное количество анкеров должно составлять восемь, при этом с каждой вертикальной стороны должно быть не менее трёх точек фиксации. Оптимально использовать десять и более анкеров, равномерно распределённых по всему периметру. В таких случаях важно учитывать не только размеры, но и вес конструкции, материал стены, высотность здания и проектную ветровую нагрузку.
Независимо от размера, расстояние между анкерами по вертикали не должно превышать 700 мм, а от угла рамы до ближайшего анкера – не более 150 мм. Нарушение этих параметров снижает жёсткость крепления и может привести к деформации окна в процессе эксплуатации.
На каком расстоянии устанавливаются анкеры по периметру рамы
Для обеспечения надёжной фиксации маленького окна анкеры размещаются строго по определённой схеме. Первые анкеры устанавливаются на расстоянии 150–180 мм от каждого угла оконной рамы. Это необходимо для предотвращения деформации углов при нагрузке.
Между промежуточными анкерами сохраняется равномерный шаг. Оптимальное расстояние между анкерами по горизонтальным сторонам рамы составляет 500–700 мм, по вертикальным – 500–600 мм. Если окно имеет усиленные створки или предполагается высокая ветровая нагрузка, шаг уменьшается до 400 мм.
На стороне крепления петель (если окно открывающееся) обязательно предусматриваются дополнительные анкеры: один в области верхней петли, второй в зоне нижней. При наличии поворотно-откидного механизма необходим третий анкер напротив точки прижима.
На глухих сторонах окон допускается установка анкеров с увеличенным шагом, но не более 700 мм между точками крепления. Нарушение этих рекомендаций может привести к перекосу рамы или снижению герметичности монтажного шва.
Какие типы анкеров подходят для крепления пластиковых, деревянных и алюминиевых окон

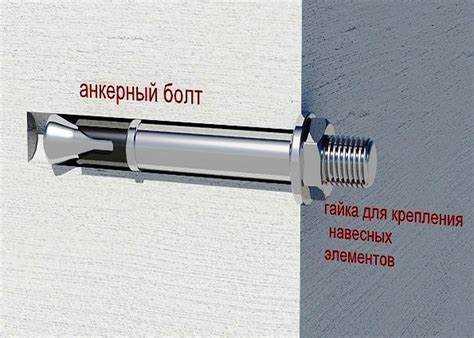

Для пластиковых окон наиболее предпочтительны анкерные болты с цилиндрической головкой и буртиком. Диаметр таких анкеров – 10–12 мм, длина – от 100 мм в зависимости от толщины стены. Они обеспечивают стабильную фиксацию ПВХ-рамы и выдерживают деформационные нагрузки, возникающие при сезонных изменениях температуры.
При установке деревянных окон важно учитывать склонность материала к расширению и усушке. Рекомендуются рамные анкеры с гладкой несрезной частью стержня и потайной головкой. Диаметр – 8–10 мм, длина – от 100 мм. Такие крепежи не создают точечной нагрузки и минимизируют риск раскалывания древесины.
Для алюминиевых оконных конструкций, которые имеют жёсткий профиль и малую деформацию, применяются металлические распорные анкеры с гайкой и шайбой. Их диаметр – 8–10 мм, а длина подбирается в зависимости от глубины закладной части – обычно 80–120 мм. Такие анкеры обеспечивают прочную связь рамы с основанием без риска смещения.
Использование пластиковых дюбелей для крепления окон недопустимо, так как они не выдерживают нагрузок и приводят к ослаблению монтажа. Все анкерные элементы должны быть коррозионно-стойкими, особенно при установке в наружные стены или во влажных помещениях.
Как учитывать материал стены при выборе количества анкеров
Прочность и структура материала стены напрямую влияют на количество анкеров, необходимых для надёжной фиксации окна. Для кирпичных стен с полнотелыми блоками допустима установка анкеров через каждые 60–70 см, так как такие стены обладают высокой несущей способностью и хорошо удерживают крепёж.
В случае с пустотелым кирпичом или газобетоном расстояние между анкерами уменьшается до 40–50 см. Эти материалы обладают меньшей плотностью и требуют более частой фиксации, чтобы исключить смещение рамы под нагрузкой. При этом рекомендуется использовать специальные анкеры с увеличенной зоной распора или химические анкеры для повышения удерживающей способности.
Бетонные стены позволяют устанавливать анкеры на расстоянии до 70 см, особенно при использовании рамных металлических анкеров диаметром от 8 мм. Однако если монтаж осуществляется в старом панельном доме, важно оценить состояние бетона: при наличии трещин шаг между анкерами следует уменьшить до 50 см.
Если окно монтируется в деревянную стену, количество анкеров определяется состоянием древесины и направлением волокон. Для свежей или мягкой древесины шаг фиксации должен быть не более 40 см, а в твёрдом или сухом массиве допустимо увеличить интервал до 60 см. Важно избегать крепления в зоны сучков и трещин.
Во всех случаях первый и последний анкер располагаются не далее 15 см от углов рамы, независимо от типа стены. Это снижает риск деформации профиля и повышает общую надёжность конструкции.
Требования СНиП и ГОСТ к креплению малогабаритных окон
Согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», крепление оконных блоков должно обеспечивать надежную фиксацию с учётом ветровых и эксплуатационных нагрузок. Для малогабаритных окон минимальное количество анкеров определяется исходя из их размеров и материала стены.
ГОСТ 30971-2012 регламентирует требования к монтажу оконных блоков, включая требования к числу и расположению крепёжных элементов. Для окон площадью до 1 м² рекомендуют использовать минимум 4 анкера, закреплённых равномерно по периметру рамы. Расстояние между анкерами не должно превышать 600 мм.
Для деревянных и пластиковых рам, согласно ГОСТ, анкеры должны быть с антикоррозийным покрытием и диаметром не менее 8 мм. При монтаже в бетонные или кирпичные стены анкеры должны входить в основу не менее чем на 70 мм, в газобетон – не менее 90 мм.
Особое внимание уделяется прочности основания: в слабых стенах (пенобетон, гипсокартон) применяют дюбельные системы с расширением, а количество анкеров увеличивают до 6 для повышения устойчивости конструкции.
При креплении в зависимости от веса окна СНиП рекомендует расчетное усилие анкеров не менее 0,15 кН на каждый элемент крепежа. Это гарантирует отсутствие деформаций и смещений при эксплуатации.
Важен правильный монтаж: анкеры должны устанавливаться в монтажную пену или специальные монтажные профили, чтобы избежать передачи вибраций на стену и обеспечить герметичность соединения.
Таким образом, нормативы СНиП и ГОСТ требуют для малогабаритных окон не менее 4 анкеров, с учётом материала стены и веса конструкции, с соблюдением глубины и равномерного расположения крепежных элементов.
Частые ошибки при креплении маленького окна и как их избежать
Недостаточное количество анкеров приводит к слабой фиксации рамы, что увеличивает риск деформации и протечек. Для маленьких окон рекомендуется минимум 4 анкера – по одному в каждом углу, при этом расстояние между анкерами не должно превышать 40-50 см.
Неправильный выбор длины анкеров снижает прочность крепления. Анкеры должны проходить не менее чем на 7 см в капитальную стену. Слишком короткие анкеры держат раму ненадёжно, а слишком длинные могут повредить внутренние коммуникации.
Игнорирование материала стены при выборе анкеров приводит к снижению надёжности крепления. Для кирпича подходят пластиковые дюбели с металлическими анкерами, для бетонных стен – металлические анкеры с расширяющейся гильзой, а для газобетона – специальные химические анкеры.
Отсутствие выравнивания рамы перед креплением приводит к перекосам и проблемам с открыванием окон. Перед установкой анкеров необходимо точно выставить раму по уровню и диагоналям, фиксируя положение временными распорками.
Затягивание анкеров с разным усилием вызывает перекосы и повреждения профиля. Все анкеры должны быть затянуты равномерно, без излишнего усилия, чтобы не деформировать раму или не ослабить крепление.
Неудовлетворительная изоляция вокруг анкеров способствует появлению мостиков холода и влаги. После крепления анкеры нужно герметизировать монтажной пеной или влагостойким герметиком для сохранения теплового и гидроизоляционного контура.
Вопрос-ответ:
Сколько анкеров нужно для крепления маленького окна размером 600×600 мм?
Для окна размером примерно 600×600 мм обычно достаточно 4-6 анкеров. Располагаются они по периметру рамы, чтобы равномерно распределить нагрузку и обеспечить надежную фиксацию. При этом минимальное количество анкеров зависит от материала стены и веса окна.
Можно ли использовать меньше анкеров, если окно легкое и пластиковое?
Легкое пластиковое окно действительно требует меньше крепежных элементов, но сокращать количество анкеров ниже рекомендованного не стоит. Минимум анкеров — обычно 4, чтобы исключить риск деформации рамы и сохранить герметичность. Лучше соблюдать инструкции производителя и учитывать материал стены.
Как влияет материал стены на количество необходимых анкеров для маленького окна?
Материал стены играет большую роль. В бетонных и кирпичных стенах анкеры держатся лучше, поэтому можно использовать стандартное количество. Для ячеистых или газобетонных блоков требуется увеличить количество анкеров или применять специальные дюбели с расширением, чтобы избежать вырывания крепежа под нагрузкой.
Как правильно распределять анкеры по периметру маленького окна?
Анкеры устанавливаются по периметру рамы с равномерным шагом. Обычно по бокам располагают анкеры с шагом около 30-40 см, а по верхнему и нижнему горизонтальным профилям — не менее двух точек крепления. Важно избегать слишком больших промежутков, чтобы исключить провисание или смещение рамы.
Какие последствия могут быть, если крепить маленькое окно недостаточным количеством анкеров?
Недостаточное количество анкеров приводит к неравномерному распределению нагрузки, что может вызвать перекос рамы, нарушение герметичности и ухудшение теплоизоляции. Со временем это может привести к появлению трещин в откосах и сложностям с открыванием-закрыванием створок, а также к снижению общей прочности крепления.
Сколько анкеров нужно для крепления маленького окна стандартного размера?
Количество анкеров зависит от размера и веса окна, а также от материала стены. Для стандартного маленького окна с размерами около 60×60 см обычно используют от 4 до 6 анкеров. Их равномерно распределяют по периметру рамы, чтобы обеспечить надежную фиксацию и избежать деформации конструкции. При этом важно учитывать рекомендации производителя окна и особенности стены: в бетонной или кирпичной стене анкеры держат лучше, чем в легких материалах.
Как определить оптимальное расстояние между анкерами при креплении небольшого окна?
Расстояние между анкерами обычно зависит от длины стороны окна и типа крепежа. Для маленьких окон оптимальный шаг составляет примерно 30–40 см. Анкеры устанавливаются на углах рамы и равномерно по периметру, чтобы распределить нагрузку. Если окно легкое, можно увеличить шаг, но при более тяжелых конструкциях или если стена менее прочная, анкеры размещают ближе друг к другу. Важно не располагать крепления слишком близко к углам, чтобы не повредить раму.
