Наведённое напряжение – это электрическое напряжение, возникающее в проводнике под действием внешнего электромагнитного поля. В бытовых и промышленных условиях его часто фиксируют на неиспользуемых жилах кабеля, металлических корпусах оборудования или удалённых от источников питания элементах цепи. При этом значение может достигать десятков вольт даже при отсутствии физического подключения к сети.
Основной причиной возникновения наведённого напряжения является электромагнитная индукция. При протекании переменного тока по одному проводнику вокруг него формируется переменное магнитное поле. Если рядом проходит другой проводник, в нём индуцируется напряжение пропорционально частоте, расстоянию между проводами и длине участка. Особенно ярко этот эффект проявляется в кабелях, проложенных параллельно на протяжённых трассах.
Наведённое напряжение представляет потенциальную опасность при измерениях и подключении оборудования. Для точной диагностики рекомендуется использовать мультиметры с высокой чувствительностью и проверку на отсутствие активной нагрузки. При проектировании систем важно предусматривать экранирование, разделение сигнальных и силовых цепей, а также заземление неиспользуемых жил.
Игнорирование наведённого напряжения может привести к ложным срабатываниям устройств защиты, повреждению чувствительной электроники или поражению человека. Его присутствие – не просто побочный эффект, а технический фактор, который необходимо учитывать при монтаже и эксплуатации электрических систем.
Как возникает наведенное напряжение в проводнике при изменении магнитного поля
Наведенное напряжение в проводнике возникает в результате электромагнитной индукции – физического явления, при котором изменение магнитного потока через замкнутый контур индуцирует электродвижущую силу (ЭДС). Это явление описывается законом Фарадея: величина ЭДС пропорциональна скорости изменения магнитного потока, проходящего через поверхность, ограниченную проводником.
При движении магнитного поля относительно проводника, либо при изменении интенсивности поля во времени, линии магнитной индукции пересекают проводник. Внутри него на заряды действует сила Лоренца, вызывающая перераспределение электронов. В результате возникает разность потенциалов между различными точками проводника, которую и называют наведенным напряжением.
Для прямолинейного проводника длиной L, движущегося с постоянной скоростью v перпендикулярно магнитному полю B, наведенное напряжение рассчитывается по формуле: U = B × L × v. Если же магнитное поле изменяется во времени, но проводник остается неподвижным, используется интегральная форма закона Фарадея: ЭДС = -dΦ/dt, где Φ – магнитный поток.
В практике это особенно актуально для длинных кабельных трасс, проложенных рядом с силовыми линиями или трансформаторами. Изменения тока в таких источниках вызывают переменное магнитное поле, которое индуцирует напряжение в соседних цепях, даже если они отключены от питания. Для снижения эффекта применяют экранирование, скрутку пар проводников и правильную прокладку относительно источника магнитного поля.
Почему наведенное напряжение может появляться в отключенных цепях
Наведённое напряжение в отключённых цепях возникает из-за электромагнитной индукции, когда рядом проходят активные проводники с переменным током. При этом в отключённой цепи, даже не имеющей электрического соединения с источником питания, могут возникать потенциалы, способные создавать ток при замыкании цепи на нагрузку.
Основной механизм – изменение магнитного поля, создаваемого токами в соседних линиях. Например, если кабель под напряжением проложен параллельно отключённому кабелю на значительном протяжении, переменное магнитное поле индуцирует в нём ЭДС. Особенно это выражено при напряжениях 6–35 кВ и выше, где уровни наведённого напряжения могут достигать десятков и сотен вольт на открытых концах отключённого провода.
Другой фактор – электрическая ёмкость между проводниками. Даже при отсутствии токов, емкостная связь между кабелями может вызвать накопление заряда. Это особенно характерно для кабельных линий, проложенных в общей траншее или лотке. При прикосновении к одному из концов такого провода возможен электрический разряд, представляющий опасность.

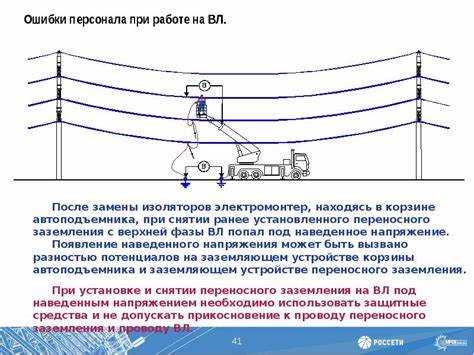

Чтобы избежать опасности, рекомендуется обязательное заземление отключённых цепей или установка уравнительных перемычек. Временное заземление особенно важно при ремонтных работах на высоковольтных линиях – это устраняет риск поражения персонала наведённым напряжением.
Также необходимо учитывать влияние длинных параллельных трасс в проектировании, минимизируя расстояние совместной прокладки питающих и резервных линий, особенно при высокой частоте и токах.
Роль электромагнитной индукции в появлении наведенного напряжения
Основной фактор – скорость изменения магнитного потока. Чем быстрее изменяется магнитное поле, тем выше величина наведённой ЭДС. Это отражено в законе Фарадея:
- ЭДС пропорциональна скорости изменения магнитного потока;
- Знак ЭДС определяется законом Ленца – она всегда направлена так, чтобы противодействовать изменению, которое её вызвало.
На практике наводки чаще всего возникают при наличии поблизости:
- силовых кабелей, по которым протекает переменный ток;
- трансформаторов и дросселей с переменным магнитным полем;
- оборудования с высокой частотой коммутации – инверторов, сварочных аппаратов, ЧПУ;
- грозовых разрядов – из-за резкого изменения магнитного поля в атмосфере.
Для минимизации влияния электромагнитной индукции рекомендуется:
- использовать экранированные кабели с заземлением экрана;
- избегать параллельной прокладки сигнальных и силовых линий;
- разрывать индуктивные петли в контурах, например, через гальваническую развязку;
- размещать чувствительные цепи на расстоянии от источников переменного магнитного поля.
Таким образом, электромагнитная индукция является основной физической причиной появления наведенного напряжения, и ее учет критически важен при проектировании устойчивых к помехам электрических систем.
Как длина и расположение проводов влияют на уровень наведенного напряжения
Длина проводника прямо пропорциональна величине наведенного напряжения при воздействии переменного магнитного поля. Чем больше длина петли, образованной проводами, тем выше электромагнитная связь с источником поля. Это обусловлено увеличением площади контура, через которую проходит переменный магнитный поток, согласно закону Фарадея. Например, в системах автоматики при длине сигнальных проводов свыше 10 метров существенно возрастает риск возникновения наводок от силовых кабелей.
Расположение проводов относительно источников электромагнитных помех оказывает решающее влияние на уровень наведенного напряжения. Параллельная прокладка сигнальных и силовых линий способствует максимальному наведению, особенно если они располагаются вблизи друг друга. Оптимальной считается перекрёстная прокладка под углом 90°, позволяющая минимизировать индуктивное влияние. Кроме того, при прокладке в одной кабельной трассе желательно использовать экранированные или витые пары, где встречные токи гасят взаимные наводки.
Для снижения уровня наведенного напряжения в длинных цепях рекомендуется минимизировать расстояние между прямым и обратным проводами, чтобы уменьшить площадь петли. Применение симметричной разводки и заземления экрана с одной стороны также способствует подавлению наведенного сигнала. Особенно это актуально в промышленных условиях, где присутствует оборудование с мощными пульсирующими токами.

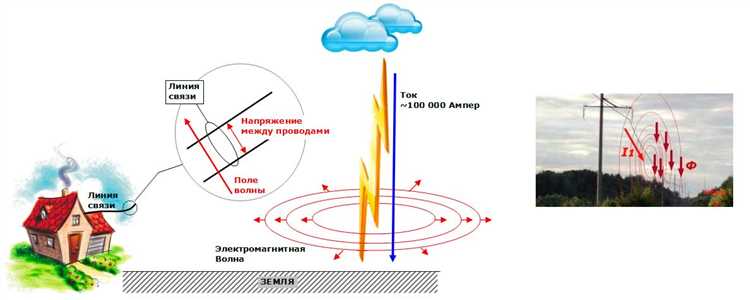

Влияние линий электропередачи и кабелей на появление наведенного напряжения
Основной фактор, определяющий степень воздействия, – расстояние от линии до объекта. При удалении менее 50 метров от ЛЭП напряжением 110 кВ и выше фиксируются уровни наведенного напряжения, превышающие 100 В на не заземленных металлических элементах длиной более 10 метров. Вблизи линий 220–500 кВ такие значения могут возникать и при расстояниях до 100 метров.
Подземные кабельные линии также способны индуцировать напряжение, особенно в случае длительного параллельного расположения с другими коммуникациями. Наведенное напряжение в этом случае возникает за счет магнитного поля вокруг токонесущего кабеля и может достигать нескольких вольт на метр длины при отсутствии экранирования и правильного заземления.
Скрученные или симметричные прокладки кабелей снижают индуктивные эффекты. Например, при использовании витых пар или трехжильных кабелей с компактной геометрией магнитные поля частично компенсируются, что уменьшает ЭДС наведения. Также важно использовать металлические оболочки с заземлением на одном конце для предотвращения замкнутых контуров.
При прокладке слаботочных или сигнальных линий вблизи мощных кабельных трасс рекомендуется строгое соблюдение минимальных расстояний (не менее 0,5 м), использование экранов и, при необходимости, оптоволокна. Это особенно критично в системах автоматики, где даже наведенное напряжение в пределах 1–2 В может нарушить работу оборудования.
Для точной оценки наведенного напряжения применяются численные методы моделирования, такие как метод конечных элементов (FEM), а также инструментальные измерения с применением осциллографов и чувствительных вольтметров в режиме изоляции от земли.
Наведенное напряжение в кабелях связи и как оно влияет на передачу сигнала
Наведенное напряжение в кабелях связи возникает вследствие электромагнитного взаимодействия с рядом расположенными линиями электропередачи или другими источниками переменного магнитного поля. Это напряжение индуцируется в проводниках кабеля и создает дополнительный шум, искажающий передаваемый сигнал.
Уровень наведенного напряжения зависит от близости к источнику электромагнитного поля, длины кабеля и его конструкции. Например, кабели с неэкранированными или слабо экранированными жилами чувствительны к наведению, что особенно критично для высокочастотных и цифровых сигналов с низким уровнем амплитуды.
Воздействие наведенного напряжения проявляется в увеличении битовых ошибок, снижении качества передачи данных и возрастании уровней помех на приемном конце. Для минимизации таких эффектов применяют экранированные кабели с заземленными оплетками и правильно организованное раздельное прокладывание кабелей связи и силовых линий.
Рекомендуется также использовать специальные фильтры и подавители помех на входах оборудования, что снижает влияние наведенного напряжения на чувствительные цепи. Мониторинг уровня наведенного напряжения позволяет своевременно выявлять проблемные участки и предотвращать ухудшение качества связи.
Как измерить наведенное напряжение и интерпретировать результаты
Для точного измерения наведенного напряжения применяют цифровые вольтметры с высокой входной чувствительностью и изолированным входом, чтобы минимизировать влияние измерительных приборов на цепь. Рекомендуется использовать вольтметры с внутренним сопротивлением не менее 10 МОм.
Подключение измерительных приборов должно осуществляться параллельно к месту предполагаемого возникновения наведенного напряжения, избегая заземления одного из контактов, чтобы не замкнуть контур и не исказить результаты.
Для регистрации динамических изменений наведенного напряжения целесообразно применять осциллографы с частотным диапазоном, соответствующим предполагаемым частотам наведений (обычно до нескольких килогерц). При этом необходимо выбрать чувствительность по вертикали и масштаб времени по горизонтали, обеспечивающие четкое отображение колебаний.
Полученные значения необходимо сопоставить с допустимыми уровнями для конкретного оборудования или линии связи. Например, наведенное напряжение выше 1 В может вызвать искажения в сигналах низкого уровня и привести к ухудшению качества передачи данных.
Регулярное измерение следует проводить в разных точках трассы и при различных условиях работы близлежащих источников электромагнитного поля, чтобы выявить зависимости и определить критические участки. Нестабильные или резко меняющиеся значения указывают на переменные источники наводок, требующие дополнительного анализа и, возможно, экранирования.
При интерпретации результатов учитывают не только абсолютные значения, но и частотный спектр наведенного напряжения, так как некоторые частоты более вредны для оборудования, чем другие. Для этого применяют спектральный анализ сигналов, выявляя доминирующие гармоники и пиковые значения.
В случае обнаружения превышения допустимых уровней, следует проверить качество заземления, целостность экранирующих оболочек и соблюдение норм расположения кабелей относительно источников помех.
Методы защиты оборудования от влияния наведенного напряжения
Для снижения негативного воздействия наведенного напряжения применяются технические и организационные меры, направленные на ограничение индуцируемых электромагнитных помех и защиту чувствительной электроники.
- Экранирование кабелей и оборудования. Использование металлических экранов и оплеток из меди или алюминия снижает проникновение внешних электромагнитных полей. Экраны должны быть правильно заземлены на одном конце, чтобы избежать дополнительных петель наведенного напряжения.
- Правильное заземление. Надежное и низкоомное заземление шасси и экранов предотвращает накопление наведенного потенциала и обеспечивает безопасный путь для протекания индуцированных токов.
- Разводка кабелей с минимизацией наводок. Размещение сигнальных и силовых проводов с максимальным расстоянием и взаимным перекрещиванием под прямым углом снижает взаимное электромагнитное влияние.
- Использование фильтров и подавителей помех. Встраивание ферритовых колец, дросселей и конденсаторов на входах питания и сигнальных линиях ограничивает высокочастотные наведенные помехи.
- Гальваническая развязка. Применение оптронов, трансформаторов сигналов или изолирующих усилителей позволяет разорвать путь индуцируемых напряжений и предотвратить их попадание в чувствительные цепи.
- Выбор кабелей с витой парой и экранированием. Витая пара уменьшает взаимное влияние за счет компенсации магнитных полей, что критично для передачи данных и сигналов низкого уровня.
- Правильный монтаж и крепление оборудования. Избегание длинных свободных проводов и петлей минимизирует площадь контура, в котором может индуцироваться напряжение.
- Использование стабилизаторов и ограничителей напряжения. Аппараты защиты от перенапряжений (например, варисторы и транзисторные ограничители) снижают опасные скачки напряжения, вызванные наведенными ЭДС.
Комплексное применение перечисленных методов обеспечивает снижение уровня наведенного напряжения до безопасных значений и продлевает срок службы оборудования.
Вопрос-ответ:
Что такое наведенное напряжение и как оно возникает в электрических системах?
Наведенное напряжение — это напряжение, которое появляется в проводниках или цепях под воздействием изменяющегося магнитного поля, создаваемого рядом расположенными токами. При изменении магнитного потока вокруг проводника в нем индуцируется электродвижущая сила (ЭДС), приводящая к появлению напряжения без прямого электрического подключения к источнику питания. Такой эффект обусловлен законом электромагнитной индукции и часто проявляется в кабелях, расположенных рядом с линиями электропередачи или другими проводниками с переменным током.
Какие факторы влияют на уровень наведенного напряжения в проводах?
На величину наведенного напряжения воздействуют несколько параметров: расстояние между проводниками, частота и сила тока в источнике магнитного поля, длина и ориентация проводника, а также характеристики окружающей среды, например, наличие металлических поверхностей. Чем ближе расположены цепи и чем сильнее изменяется ток, тем выше напряжение. Длинные параллельные провода подвержены большим наводкам из-за большей площади, охватываемой магнитным полем.
Почему наведенное напряжение может возникать даже в отключенных цепях?
Даже если цепь отключена от источника питания, в ее проводниках может появиться наведенное напряжение, если рядом проходят другие активные токи с переменным магнитным полем. Проводники в таком случае выступают как катушка, в которой под воздействием изменяющегося магнитного поля индуцируется напряжение. Поэтому оборудование, отключенное от питания, иногда чувствительно к помехам из-за наведенных потенциалов.
Как определить, что оборудование пострадало из-за наведенного напряжения?
Признаки воздействия наведенного напряжения включают неожиданные сбои в работе, искажения сигналов, повышение температуры кабелей или нестабильное поведение электронных компонентов. Для подтверждения проводят измерения напряжения между цепями и землей с помощью специализированных приборов — мультиметров или осциллографов. Если фиксируются паразитные напряжения, характерные для индуктивных наводок, можно с большой вероятностью связать проблемы с наведенным напряжением.
Какие методы помогают снизить влияние наведенного напряжения на электросистемы?
Для снижения наведенного напряжения применяют экранирование кабелей, использование витых пар, увеличение расстояния между проводниками и правильное расположение трасс. Также эффективна установка фильтров или специальных защитных устройств, которые гасит паразитные сигналы. Кроме того, заземление и разделение цепей по функциям уменьшают вероятность помех, сохраняя стабильность работы оборудования.
Что такое наведенное напряжение и каким образом оно появляется в электрических системах?
Наведенное напряжение — это электрическое напряжение, возникающее в проводниках или электрических цепях под воздействием внешних электромагнитных полей. Происходит это из-за изменения магнитного потока вблизи проводника, что приводит к появлению электрической силы, которая заставляет свободные заряды в проводнике смещаться. Такое напряжение возникает, например, рядом с линиями электропередач или электромагнитными устройствами и может создавать помехи или даже повреждать оборудование, если не принять меры защиты.
От чего зависит величина наведенного напряжения и как можно снизить его влияние на оборудование?
Величина наведенного напряжения напрямую связана с несколькими факторами: интенсивностью изменяющегося магнитного поля, длиной и расположением проводников относительно источника поля, а также с частотой и формой сигнала. Чем ближе и длиннее проводник, тем выше вероятность появления значительного напряжения. Для уменьшения воздействия применяют экранирование, правильное расположение кабелей, использование фильтров и заземление. Также уменьшают площадь контура, образуемого проводниками, чтобы снизить индукцию.
