Стабилизатор напряжения обеспечивает надежную работу электрооборудования, предотвращая перепады и скачки напряжения. Однако даже современные модели подвержены выходу из строя. Основные причины поломок связаны с перегрузками, неправильным подключением, износом компонентов и внешними факторами, такими как перепады сети или попадание влаги.
Перегрузки возникают при превышении допустимой мощности нагрузки, что приводит к перегреву трансформатора или срабатыванию защитных механизмов. Важно соблюдать технические характеристики стабилизатора и не подключать к нему устройства с суммарной мощностью, превышающей установленную.
Неправильное подключение – частая причина выхода из строя. Ошибки в фазировке, отсутствие заземления или использование некачественных проводов ускоряют деградацию внутренних элементов и увеличивают риск короткого замыкания.
Износ деталей происходит естественным образом при длительной эксплуатации. Электролитические конденсаторы, реле и электронные компоненты постепенно теряют характеристики, что приводит к сбоям в работе. Регулярное техническое обслуживание и замена изношенных элементов продлевают срок службы стабилизатора.
Для устранения неисправностей требуется точная диагностика с проверкой входного и выходного напряжения, состояния внутренних узлов и целостности защитных цепей. При самостоятельном ремонте необходимо строго следовать инструкциям производителя и соблюдать меры безопасности.
Диагностика проблем с блоком питания стабилизатора
Если напряжение на входе отсутствует или сильно отличается от нормы, проверьте сетевой кабель, вилку и розетку на предмет повреждений или окисления контактов. Также важно убедиться в исправности автоматических выключателей и предохранителей в цепи питания.
При наличии входного напряжения переходите к осмотру блока питания на предмет видимых повреждений: вздутые конденсаторы, оплавленные элементы, следы коррозии и запах гари. Особое внимание уделяйте состоянию силовых транзисторов и диодов, так как они подвержены перегреву и выходу из строя.
Для проверки работоспособности блока питания измерьте выходное напряжение стабилизатора с помощью мультиметра. Оно должно быть стабильным и соответствовать заданным параметрам. Если выходное напряжение отсутствует или нестабильно, проведите тест компонентов: проверьте диоды на пробой, измерьте сопротивление обмоток трансформатора, оцените состояние стабилитронов и предохранителей.
При подозрении на неисправность электролитических конденсаторов используйте ESR-метр или проверяйте их с помощью визуального осмотра и мультиметра в режиме измерения емкости. Снижение емкости или высокий внутренний сопротивление указывают на необходимость замены.
Для комплексной диагностики рекомендуется использовать осциллограф для анализа формы выходного напряжения и обнаружения шумов или пульсаций, свидетельствующих о неисправности цепей фильтрации или регуляции.
После выявления неисправных компонентов заменяйте их на идентичные по характеристикам элементы, строго соблюдая полярность и технические требования. Перед повторным включением обязательно проверьте отсутствие коротких замыканий и правильность сборки.
Регулярное техническое обслуживание блока питания, включая очистку от пыли и проверку контактов, значительно снижает риск отказов и продлевает срок службы стабилизатора.

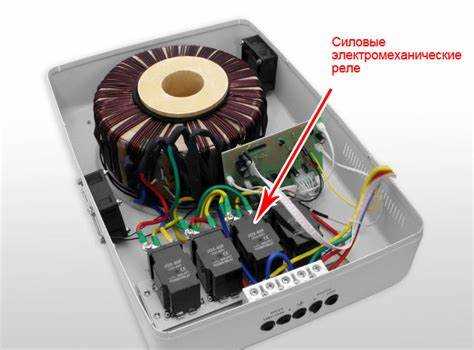

Частые неисправности реле и методы их восстановления
Заклинивание контактов. Контакты реле часто пригорают из-за чрезмерного тока или искрения при переключении. Для восстановления необходимо разобрать реле и аккуратно очистить контакты мелкой наждачной бумагой или специальным ластиком для контактов. При сильном повреждении контакты меняют на новые.
Не срабатывает катушка. Причиной может быть обрыв обмотки или пробой на корпус. Проверка осуществляется мультиметром в режиме омметра: при обрыве сопротивление будет бесконечным, при коротком замыкании – минимальным. Восстановление обмотки возможно только при наличии навыков перемотки, чаще реле заменяют.
Залипание якоря. Механизм якоря может заедать из-за попадания пыли или коррозии. Рекомендуется очистить и смазать подвижные части тонким слоем специального электротехнического масла. Важно не использовать густые смазки, которые ухудшают работу.
Проблемы с креплением пружины. Пружина может ослабнуть или сломаться, что ведет к неправильному срабатыванию реле. Для устранения пружину меняют на аналогичную или регулируют натяжение, если конструкция позволяет.
Перегрев элементов реле. Часто происходит из-за превышения допустимого напряжения или тока. Проверяют состояние корпуса и контактов на следы оплавления. При обнаружении повреждений рекомендуется полная замена реле, так как восстановление не гарантирует надежность.
Рекомендуется регулярно проводить профилактическую очистку и проверку реле в стабилизаторе напряжения, что существенно снижает риск поломок и продлевает срок службы устройства.
Выход из строя трансформатора: признаки и ремонт
Трансформатор стабилизатора напряжения подвержен перегреву, короткому замыканию и механическим повреждениям, что приводит к его отказу. Основные признаки неисправности трансформатора включают:
- Отсутствие выходного напряжения или значительное его отклонение от нормы;
- Появление постороннего запаха гари или дыма;
- Повышенный шум и вибрация при работе;
- Перегрев корпуса трансформатора;
- Пробой изоляции обмоток, выявляемый при измерениях мультиметром или мегаомметром;
- Визуальные повреждения изоляции или следы оплавления проводов.
Для диагностики неисправного трансформатора следует выполнить следующие шаги:
- Измерить сопротивление обмоток на обрыв и короткое замыкание с помощью омметра;
- Проверить изоляцию обмоток мегаомметром, нормальное сопротивление изоляции должно быть не менее нескольких МОм;
- Осмотреть трансформатор на наличие механических повреждений, следов перегрева, потемнений или деформаций;
- При возможности протестировать трансформатор в режиме холостого хода и под нагрузкой с контрольными приборами.
Ремонт трансформатора включает следующие действия:
- Замена повреждённых обмоток или перемотка трансформатора с соблюдением исходных параметров: количество витков, диаметр провода, изоляция;
- Ремонт или замена изоляции для восстановления электрической прочности;
- При отсутствии возможности ремонта целесообразна полная замена трансформатора на аналогичный по техническим характеристикам;
- После ремонта обязательна проверка трансформатора под нагрузкой с контролем температуры и выходного напряжения.
Невыполнение качественной диагностики и ремонта трансформатора приводит к повторным отказам стабилизатора и может повредить другие компоненты системы.
Нарушения в работе электронных плат и способы их исправления
Коррозия контактов и дорожек возникает при воздействии влаги или агрессивных сред, что приводит к повышенному сопротивлению или разрывам цепи. В таких случаях рекомендуется очистка плат изопропиловым спиртом и последующая проверка контактов мультиметром. Поврежденные участки восстанавливают пайкой, используя подходящий припой и флюс.
Короткие замыкания возникают вследствие попадания металлических частиц, окисления или дефектов изоляции. Для устранения проводят детальный осмотр под микроскопом, удаляют загрязнения, при необходимости заменяют поврежденные элементы. Использование тепловизора позволяет определить участки с аномально высокой температурой, указывающие на проблему.
В случае выхода из строя интегральных схем или контроллеров необходимо заменить конкретные микросхемы, строго соблюдая полярность и характеристики. Ремонт сложных плат требует опытного пайщика и специализированного оборудования для точечной пайки и проверки работоспособности после ремонта.
Для предотвращения повторных неисправностей следует обеспечить стабильные условия эксплуатации: защиту от перегрузок, влагозащиту и регулярное техническое обслуживание, включая очистку плат от пыли и проверку состояния соединений.
Проблемы с датчиками и их замена
В стабилизаторах напряжения ключевую роль играют датчики напряжения и тока, которые обеспечивают корректное управление выходным сигналом. Поломка или выход из строя этих компонентов приводит к неправильной работе устройства и нестабильности напряжения.
Основные признаки неисправности датчиков включают резкие скачки выходного напряжения, отсутствие реакции стабилизатора на изменение нагрузки, а также постоянное срабатывание защитных механизмов.
При замене датчика важно использовать комплектующие, соответствующие модели стабилизатора по техническим характеристикам и типу корпуса. Установка неподходящего датчика может привести к некорректной работе или быстрому выходу из строя других компонентов.
Рекомендуется проводить калибровку новых датчиков с помощью специализированного оборудования или программного обеспечения, если это предусмотрено производителем, чтобы обеспечить точность измерений и стабильность работы стабилизатора.
| Тип датчика | Основная функция | Критерий неисправности | Метод проверки |
|---|---|---|---|
| Датчик напряжения | Контроль уровня входного и выходного напряжения | Скачки, заниженное/завышенное напряжение | Измерение сопротивления, проверка выходного сигнала |
| Датчик тока | Измерение тока нагрузки | Неверные показания, защита срабатывает без нагрузки | Проверка индуктивности и сопротивления обмоток |
После замены датчиков необходимо провести тестирование стабилизатора под нагрузкой, контролируя параметры выходного напряжения и корректность работы защитных функций. При отсутствии отклонений устройство считается исправным и готовым к эксплуатации.
Профилактические меры для предотвращения повторных поломок
Регулярное техническое обслуживание стабилизатора напряжения существенно снижает риск повторных сбоев и поломок. Следует выполнять систематическую проверку ключевых узлов, таких как реле, трансформаторы и электронные платы, с интервалом не реже одного раза в полгода.
Рекомендуется придерживаться следующих конкретных действий:
- Очистка внутренних компонентов от пыли и загрязнений для предотвращения перегрева и коррозии контактов.
- Проверка и замена изношенных или нестабильных датчиков, которые отвечают за мониторинг напряжения.
- Тестирование работоспособности блоков питания и силовых транзисторов с помощью специализированных приборов.
- Обеспечение стабильного и правильного подключения к электросети, исключая перепады и перегрузки с помощью дополнительных устройств защиты.
- Контроль температуры внутри корпуса стабилизатора и установка дополнительного охлаждения при необходимости.
Для повышения надежности эксплуатации следует вести журнал технического обслуживания с фиксацией выявленных проблем и проведенных работ. Это позволит своевременно обнаруживать тенденции к ухудшению состояния и корректировать план профилактики.
Внедрение автоматизированных систем мониторинга состояния стабилизатора с возможностью оповещения о критических параметрах поможет избежать аварийных ситуаций и повысить срок службы оборудования.
Вопрос-ответ:
Почему стабилизатор напряжения перестал корректно регулировать выходное напряжение?
Часто причиной нарушения регулировки становится износ или повреждение ключевых компонентов, таких как реле, транзисторы или микросхемы управления. Также возможны сбои из-за загрязнений, окисления контактов или перегрева. Для диагностики нужно проверить целостность и исправность этих элементов, а также измерить параметры входного напряжения и нагрузку.
Какие признаки указывают на неисправность трансформатора внутри стабилизатора?
Основные симптомы включают сильный шум, запах гари, перегрев корпуса, а также нестабильное или отсутствующее выходное напряжение. Иногда можно заметить визуальные повреждения изоляции проводов или следы горения. Для проверки трансформатора следует использовать мультиметр, измеряя сопротивление обмоток и сравнивая с техническими характеристиками устройства.
Как определить, что проблема в блоке питания стабилизатора, а не в самой нагрузке?
Для этого подключите нагрузку к другому источнику питания с подходящими параметрами и проверьте её работоспособность. Если нагрузка функционирует без сбоев, скорее всего, причина в стабилизаторе. Дополнительно стоит измерить выходное напряжение стабилизатора в разных режимах работы — если оно нестабильно или отсутствует, причина в блоке питания устройства.
Можно ли самостоятельно заменить реле в стабилизаторе, и на что обратить внимание при замене?
Замена реле возможна при наличии навыков работы с электроникой и паяльником. Важно подобрать реле с такими же техническими характеристиками — напряжением срабатывания, током нагрузки и типом контактов. Перед заменой следует отключить устройство от сети, проверить схему и использовать меры безопасности для предотвращения поражения электрическим током.
Какие профилактические меры помогут продлить срок службы стабилизатора напряжения?
Рекомендуется регулярно очищать устройство от пыли, контролировать состояние контактов и зажимов, избегать перегрузок и скачков напряжения. Установка защитных устройств, таких как сетевые фильтры или автоматические выключатели, снизит риск повреждений. Также полезно проводить периодическую диагностику и своевременный ремонт компонентов при обнаружении признаков износа.
Почему стабилизатор напряжения внезапно перестал работать после резкого скачка напряжения в сети?
Резкий скачок напряжения может вывести из строя важные элементы стабилизатора, например, предохранители, транзисторы или микросхемы управления. В таких случаях чаще всего происходит перегрузка и повреждение силовых компонентов или блока питания. Для устранения нужно сначала проверить и заменить сгоревшие детали, а затем провести тестирование работы устройства на низких нагрузках, чтобы исключить повторные повреждения.
Как определить, что причиной неисправности стабилизатора стала неправильная работа датчиков напряжения?
Если стабилизатор не реагирует на изменения входного напряжения или выдает нестабильное выходное напряжение, стоит проверить датчики, которые измеряют напряжение. Признаки неисправности датчиков: отсутствие отклика на изменение параметров сети, ошибки на дисплее или индикаторах, а также периодические сбои в работе стабилизатора. Для диагностики измеряют сопротивление и напряжение на выходах датчиков, а при необходимости проводят замену или калибровку этих элементов.
