Полипропиленовые трубы с армированием применяются в системах отопления и водоснабжения, где важно сочетание термостойкости, прочности и долговечности. Наиболее распространены два типа армировки – алюминием и стекловолокном. Каждый вариант имеет конструктивные особенности, влияющие на монтаж, эксплуатационные характеристики и срок службы трубопровода.

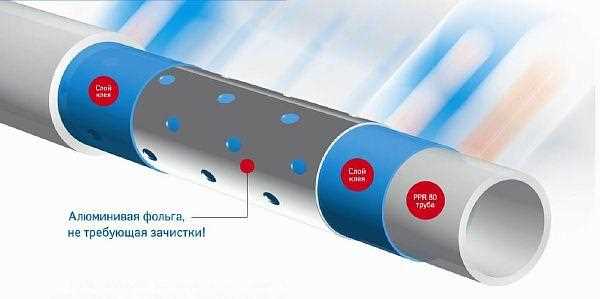

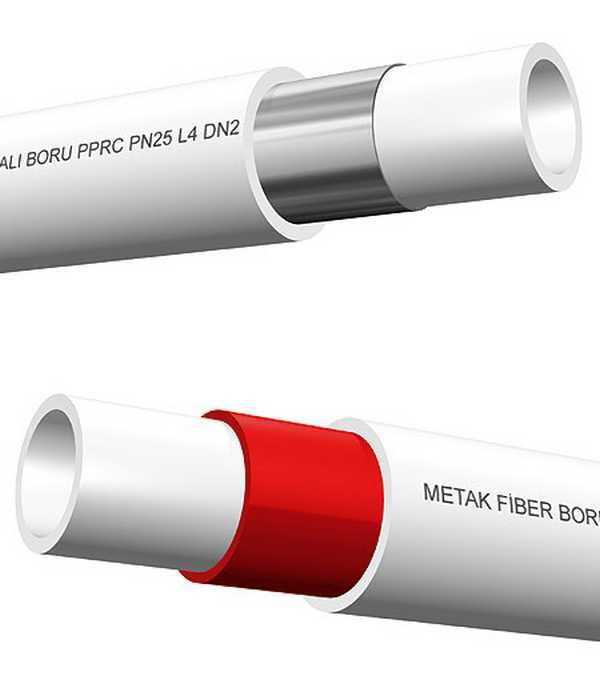

Трубы с алюминиевой армировкой состоят из нескольких слоёв: внутреннего и наружного из полипропилена и центрального слоя из алюминиевой фольги, которая может быть цельной или перфорированной. Толщина алюминия варьируется в пределах 0,1–0,5 мм. Такие трубы устойчивы к линейному расширению – коэффициент теплового удлинения снижен до 0,03–0,04 мм/м·°С, что особенно важно при прокладке длинных магистралей отопления. Однако соединение алюминиевого слоя требует зачистки перед сваркой, что увеличивает трудозатраты и риск брака при монтаже.
В трубах с армировкой стекловолокном (PPR-GF) армирующий слой внедрён непосредственно в структуру полимера. Такое решение избавляет от необходимости зачистки перед пайкой и упрощает установку. Коэффициент линейного расширения составляет в среднем 0,05–0,07 мм/м·°С – выше, чем у алюминиевых, но значительно ниже, чем у неармированных полипропиленовых труб. Кроме того, такие трубы демонстрируют высокую устойчивость к гидроударам и менее подвержены расслоению при перепадах температуры.
Выбор между этими двумя типами труб зависит от условий эксплуатации. Для скрытой прокладки и протяжённых трасс в системах отопления более предпочтительны трубы с алюминиевой армировкой. Для компактных разводок, особенно в условиях ограниченного пространства и при самостоятельной установке, более рациональны трубы с армировкой стекловолокном.

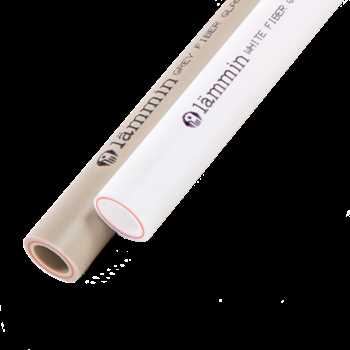

Как влияет тип армировки на линейное расширение труб
Полипропилен характеризуется высоким коэффициентом линейного расширения – до 0,15 мм/м·°C при отсутствии армирования. Это значит, что при перепаде температуры на 50 °C труба длиной 10 метров может удлиниться более чем на 7 мм. Такое удлинение приводит к изгибам, деформации креплений и ускоренному износу системы. Армирование позволяет существенно снизить эти показатели, но эффективность зависит от типа армирующего материала.
Трубы с алюминиевой фольгой (PPR-AL-PPR) имеют коэффициент линейного расширения порядка 0,03–0,04 мм/м·°C. Это в 3–4 раза ниже, чем у неармированных труб. Металлический слой действует как барьер, ограничивающий растяжение материала под действием температуры. Особенно важно это при монтаже стояков или длинных горизонтальных участков без возможности установки компенсаторов.
Стекловолоконное армирование (PPR-GF-PPR) также снижает тепловое удлинение, но не столь эффективно. Коэффициент расширения в этом случае составляет около 0,05–0,07 мм/м·°C. Стекловолокно равномерно распределено по всей толщине армирующего слоя и не создает сплошной барьер, как алюминий. Однако трубы остаются легче, проще в сварке и не требуют зачистки перед соединением.
При выборе между алюминиевым и стекловолоконным армированием в условиях значительных перепадов температуры предпочтительнее использовать алюминиевые трубы. Для внутренних разводок с короткими участками и скрытым монтажом более практичны трубы с армированием стекловолокном, где влияние расширения менее критично.
Различия в технологии монтажа труб с алюминием и стекловолокном
Полипропиленовые трубы с алюминиевой армировкой требуют обязательной зачистки перед сваркой. Это связано с наличием внешнего или внутреннего слоя фольги, который препятствует качественному соединению. Для удаления алюминия используют специальный инструмент – шейвер или торцеватель, в зависимости от типа армировки. Отсутствие зачистки может привести к неравномерному прогреву и нарушению герметичности шва.
При монтаже труб, армированных стекловолокном, зачистка не требуется. Слой стекловолокна интегрирован в структуру полипропилена и не препятствует сварке. Это значительно сокращает время установки и снижает требования к квалификации монтажника. Однако при соединении таких труб важно строго соблюдать температурный режим пайки, чтобы избежать перегрева центрального слоя и образования внутренних напряжений.
Трубы с алюминием менее гибкие, поэтому при прокладке в ограниченных пространствах могут потребоваться дополнительные фитинги для обхода препятствий. Стекловолоконные трубы легче поддаются изгибу при нагреве, что позволяет формировать плавные повороты без лишних соединений.
Важным аспектом является контроль соосности при сварке. У алюминиевых труб нарушение центровки может вызвать расслоение фольги и потерю герметичности. У стекловолоконных труб этот риск ниже, но неправильное давление при соединении может привести к деформации внутреннего слоя, особенно при неравномерном нагреве.
Для систем с высокой температурной нагрузкой предпочтительнее использовать трубы с алюминием, поскольку они обладают большей стабильностью геометрии при нагреве. Однако их монтаж требует большего внимания к деталям и аккуратности. Стекловолоконные трубы выигрывают в скорости и удобстве монтажа, особенно в бытовых условиях и при сложной трассировке.
Скорость и удобство пайки при работе с трубами разного типа
Полипропиленовые трубы с армировкой алюминием и стекловолокном требуют различного подхода при пайке, что напрямую влияет на скорость и удобство монтажа.
Трубы с алюминиевой армировкой обычно имеют средний слой из фольги, которая может быть перфорированной или цельной. Перед пайкой требуется обязательная подготовка торцов с помощью шейвера (специального инструмента для зачистки фольги). Это увеличивает трудозатраты и время работы:
- необходимость использовать шейвер для каждого соединения;
- требуется строгое соблюдение глубины зачистки, чтобы не повредить алюминий;
- возможны ошибки при неправильной зачистке – отслоение фольги, ухудшение герметичности.
С трубами, армированными стекловолокном, подготовка торцов не требуется. Материал армировки встроен в толщу стенки и не требует удаления. Это упрощает пайку и ускоряет работу:
- пайка производится как с обычными PPR-трубами без дополнительной обработки;
- меньше инструмента на объекте – достаточно стандартного паяльника и насадок;
- снижается риск технологических ошибок на этапе подготовки соединений.
На практике монтаж труб со стекловолокном занимает примерно на 20–30% меньше времени, особенно при большом количестве соединений. Это особенно заметно в условиях ограниченного доступа или при работе в стеснённых помещениях.
Если критична скорость пайки и требуется минимизация операций, трубы с армированием стекловолокном предпочтительнее. При этом важно учитывать, что качественный инструмент и опыт монтажника остаются решающими факторами вне зависимости от типа армировки.
Надёжность соединений при использовании фитингов с разной армировкой
Тип армировки полипропиленовых труб напрямую влияет на надёжность соединений с фитингами. При монтаже важно учитывать особенности структуры стенок трубы и их взаимодействие с обжимными и сварными элементами.
Трубы с алюминиевой армировкой часто требуют предварительной зачистки перед сваркой. Нарушение этого этапа приводит к ухудшению герметичности и снижению прочности стыка. Алюминиевая прослойка расположена либо ближе к наружной, либо к внутренней поверхности, и её остатки могут препятствовать полноценному расплавлению полипропилена, особенно в муфтовых соединениях.
Особенности соединений при алюминиевой армировке:
- Необходимость обязательной торцовки при наружном армировании
- Риск расслаивания при нарушении технологии зачистки
- Меньшая пластичность в зоне сварки при частых температурных деформациях
Трубы с армировкой стекловолокном обладают более однородной структурой, что упрощает сварку. Фитинги спаиваются с трубой без дополнительной подготовки – стекловолокно внедрено в полимер по всей толщине слоя и не мешает формированию цельного сварного шва.
Преимущества соединений при стекловолоконной армировке:
- Отсутствие этапа зачистки перед сваркой
- Повышенная устойчивость к микротрещинам в зоне соединения
- Снижение вероятности утечек при колебаниях давления
Для систем с повышенными требованиями к надёжности рекомендуется использовать трубы с армированием стекловолокном в участках с большим числом соединений. В замкнутых участках с минимальным доступом для обслуживания важно выбирать тип армировки, снижающий риски дефектов при монтаже – в этом плане стекловолокно предпочтительнее.

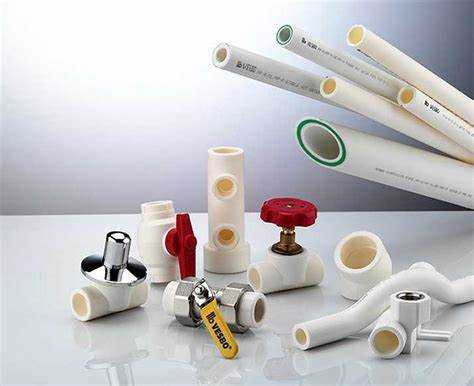

Стойкость к перепадам температуры и давлению в трубах с разной армировкой
Полипропиленовые трубы с алюминиевой армировкой демонстрируют высокую устойчивость к резким изменениям температуры и давления благодаря наличию металла, который снижает коэффициент линейного расширения до 0,03–0,035 мм/м·°C. Это позволяет применять их в системах отопления с нестабильным гидравлическим режимом и частыми температурными скачками без риска деформации трубопровода.
В трубах с армировкой стекловолокном этот показатель выше – до 0,05–0,06 мм/м·°C, что делает их менее устойчивыми при резких термических воздействиях. При этом они не расслаиваются, в отличие от алюминиевых, что обеспечивает более равномерное поведение материала под давлением. Однако при значительных температурных перепадах необходима установка компенсаторов или использование гибкой разводки для компенсации расширения.
Рекомендация: для участков системы, где возможны частые колебания давления (например, в стояках или подводках к бойлерам), предпочтительнее трубы с алюминиевой армировкой. Для равномерных нагрузок и стабильных температур – с армированием стекловолокном, особенно если важна скорость монтажа и снижение риска расслоения при транспортировке и хранении.
Выбор армировки должен учитывать не только предельные параметры, но и характер нагрузки в конкретной системе. Пренебрежение этими особенностями снижает ресурс и надёжность трубопровода.
Чем отличаются требования к подготовке трубы перед сваркой
Для полипропиленовых труб с алюминиевой армировкой необходимо аккуратно удалить оксидный слой на внутренней и внешней поверхности алюминиевого слоя. Это достигается с помощью специального абразивного инструмента или наждачной бумаги с зернистостью 240-320, чтобы обеспечить плотное прилегание и надежное соединение. При этом нельзя повредить сам полипропиленовый слой и нарушить геометрию трубы.
Перед сваркой требуется тщательная очистка торцов трубы и фитингов от загрязнений, пыли и влаги. Рекомендуется использовать изопропиловый спирт или аналогичные растворители, не оставляющие пленок, для обезжиривания поверхностей. После обработки сварка должна проводиться в течение 5 минут, чтобы исключить окисление алюминия и ухудшение сцепления.
Для труб с армировкой из стекловолокна подготовка отличается отсутствием необходимости механической обработки слоя армирования, так как стекловолокно не образует оксидов и не влияет на качество сварного шва. Основное внимание уделяется ровной резке и снятию фаски под углом 15-30 градусов для улучшения проплавления полипропилена и предотвращения образования заусенцев.
Торцы трубы со стекловолокном следует зачистить только от пыли и волокон, чтобы не допустить попадания в сварочный аппарат мелких частиц, которые могут привести к дефектам соединения. Обезжиривание проводят аналогично трубам с алюминием.
Особенность подготовки для алюминиевой армировки – обязательное соблюдение времени от зачистки до сварки (не более 5 минут), в то время как для стекловолокна допускается более длительный интервал без риска ухудшения качества шва.
Какие ограничения на изгиб и прокладку в стеснённых условиях
Полипропиленовые трубы с алюминиевой армировкой имеют минимальный радиус изгиба, равный примерно 8–10 диаметрам трубы. При уменьшении радиуса повышается риск повреждения алюминиевого слоя, что приводит к ухудшению герметичности и снижению прочности соединения. Это ограничение особенно критично в узких пространствах, где частые и острые изгибы недопустимы.

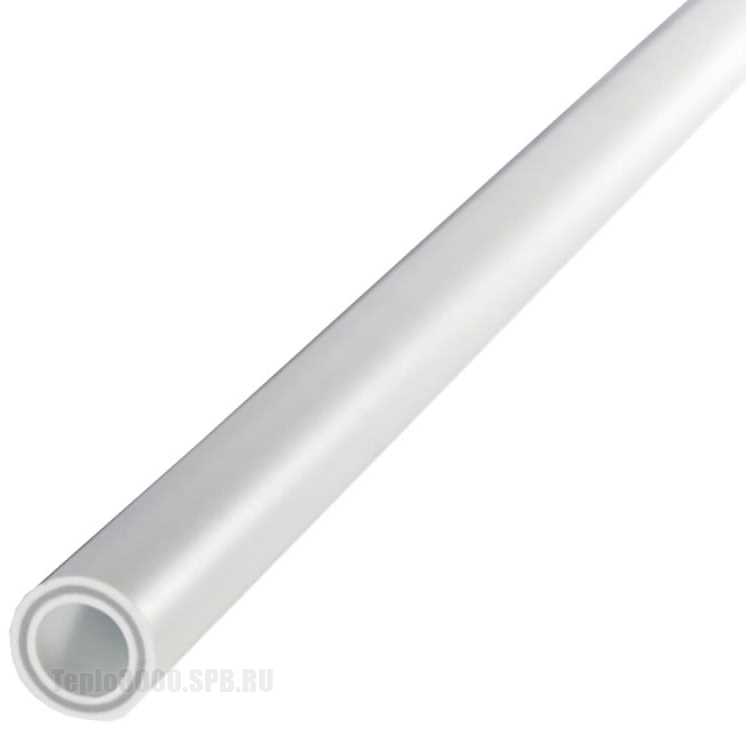

Трубы с армировкой из стекловолокна допускают меньший радиус изгиба – порядка 6–8 диаметров трубы. Стекловолокно обеспечивает более равномерное распределение напряжений и повышенную гибкость, что позволяет прокладывать трубы в более стеснённых условиях без нарушения структуры армирующего слоя.
При прокладке в ограниченных пространствах важно избегать перегибов, вызывающих деформацию армирования. Для труб с алюминиевой армировкой запрещается изгибать трубы под углом менее 90° без применения фитингов или компенсаторов. Для стекловолоконных труб допустимы более плавные переходы, но резкие изгибы тоже нежелательны.
Монтажные работы в стеснённых условиях требуют использования дополнительных крепежных элементов и защитных гофрированных труб для предотвращения повреждения армирующего слоя при изгибах и вибрациях. Необходимо соблюдать рекомендации производителей по минимальному радиусу изгиба для конкретных диаметров и типов армирования.
Резюме: алюминий ограничивает гибкость труб и требует более осторожного подхода к прокладке, особенно в узких местах. Стекловолокно позволяет уменьшить радиус изгиба, улучшая приспособляемость к стеснённым условиям, но при этом необходимо контролировать целостность армирования и избегать резких деформаций.
Влияние армировки на срок службы и износостойкость труб
Армировка труб из полипропилена значительно влияет на их долговечность и сопротивляемость механическим нагрузкам. Трубы с алюминиевой армировкой характеризуются высокой жёсткостью и низкой степенью деформации при повышенных давлениях, что снижает риск растрескивания и продлевает эксплуатационный срок до 50 лет при правильной эксплуатации.
Стекловолоконная армировка обеспечивает улучшенную ударопрочность и устойчивость к усталостным трещинам благодаря равномерному распределению нагрузки по поверхности. Это увеличивает стойкость к циклическим воздействиям температуры и давления, что особенно важно в системах с частыми перепадами параметров.
При эксплуатации в агрессивных средах алюминий подвержен коррозии при повреждении внешнего защитного слоя, что сокращает срок службы труб, тогда как стекловолокно химически инертно и сохраняет свои свойства дольше в подобных условиях.
Рекомендуется выбирать армировку исходя из условий эксплуатации: для систем с высокими статическими нагрузками и стабильной температурой – алюминий, для динамических нагрузок и переменных условий – стекловолокно. Важно учитывать также совместимость с фитингами и способы монтажа, так как неправильная установка снижает заявленный срок службы.
Вопрос-ответ:
Как алюминиевая армировка влияет на тепловое расширение полипропиленовых труб по сравнению со стекловолокном?
Алюминий имеет низкий коэффициент теплового расширения и высокую жёсткость, что значительно снижает общий коэффициент линейного расширения трубы. Это уменьшает деформации при изменениях температуры и снижает вероятность появления напряжений в системе. Стекловолокно также уменьшает расширение по сравнению с неармированными трубами, но эффект менее выражен, поскольку его модуль упругости и тепловой коэффициент выше, чем у алюминия. Таким образом, трубы с алюминиевой армировкой стабильнее в температурных циклах и реже требуют компенсационных элементов в монтаже.
Какие сложности возникают при сварке труб с армировкой из стекловолокна и алюминия?
При сварке полипропиленовых труб с алюминиевой армировкой важна точная подготовка среза и удаление металлического слоя, чтобы обеспечить надёжное соединение пластиковых слоёв. Процесс требует аккуратности, так как металл мешает равномерному нагреву. Для труб со стекловолокном сварка обычно проще — волокнистый слой не препятствует плавлению полипропилена, но требует тщательной очистки поверхности от загрязнений и остатков смолы. В целом, пайка труб с алюминиевой армировкой требует дополнительных инструментов и навыков, а стекловолоконные легче подготовить к монтажу.
Какой тип армировки лучше подходит для систем с высокими требованиями к механической прочности?
Для систем, где критична прочность и устойчивость к механическим нагрузкам, чаще выбирают трубы с алюминиевой армировкой. Металлический слой обеспечивает более высокую жёсткость и устойчивость к внешним воздействиям, таким как давление, удары и нагрузка при прокладке. Стекловолокно усиливает трубу, но его прочность и жёсткость ниже, чем у алюминия, поэтому такие трубы обычно рекомендуют для менее нагруженных систем или тех, где важна лёгкость и устойчивость к коррозии. Если важна долговечность и стабильность формы под нагрузками — алюминий предпочтительнее.
Как армировка влияет на срок службы полипропиленовых труб в условиях переменного давления и температуры?
Армирующий слой существенно влияет на долговечность труб. Алюминий, благодаря своей структуре, стабилизирует форму трубы и снижает внутренние напряжения при колебаниях температуры и давления, уменьшая риск образования трещин и деформаций. Это положительно отражается на сроке эксплуатации в сложных условиях. Стекловолокно также повышает износостойкость и сопротивляемость циклическим нагрузкам, но не так эффективно в стабилизации формы, как алюминий. Таким образом, трубы с алюминиевой армировкой чаще демонстрируют более длительный безотказный срок при интенсивных рабочих режимах.
Есть ли ограничения по радиусу изгиба для труб с разными типами армировки?
Да, ограничения существуют и зависят от типа армирования. Трубы с алюминиевой армировкой имеют более жёсткую структуру, поэтому минимальный радиус изгиба обычно больше — частое сильное сгибание может повредить металлический слой и привести к растрескиванию. Для труб со стекловолоконной армировкой радиус изгиба меньше, поскольку волокнистый слой более гибкий и менее склонен к разрушению при изгибе. При монтаже в стеснённых условиях это важно учитывать, выбирая подходящий тип армировки и методы прокладки.
