При выборе устройств защиты электросети в жилом помещении необходимо понимать разницу между УЗО и дифавтоматом. Устройства внешне похожи, но выполняют разные функции. УЗО (устройство защитного отключения) отключает питание при утечке тока, защищая от поражения электрическим током. Дифавтомат сочетает в себе функции УЗО и автоматического выключателя, реагируя также на перегрузку и короткое замыкание.
Если в щите уже установлены автоматические выключатели, установка УЗО будет логичным решением. Оно дополнит защиту, обеспечив отключение при токе утечки, но не заменит защиту от короткого замыкания. В этом случае важно правильно рассчитать ток утечки и номинал автомата, установленного перед УЗО.
Дифавтомат целесообразно применять в новых установках или при полной замене старой проводки. Это устройство экономит место в щитке и исключает ошибки при подборе пары «автомат + УЗО». Однако его стоимость выше, и при срабатывании будет сложнее сразу определить причину отключения – утечка или перегрузка.
Для кухни, ванной и гаража с повышенной влажностью и мощными потребителями рекомендуется установка дифавтоматов с током утечки не более 10 мА. Для остальных помещений подойдет УЗО на 30 мА в связке с автоматами нужного номинала.
Разница между УЗО и дифавтоматом по принципу работы

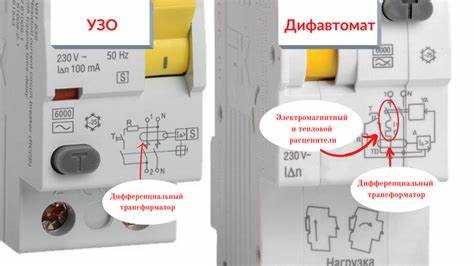

Устройство защитного отключения (УЗО) реагирует только на утечку тока. Оно сравнивает ток, входящий в фазу, с током, возвращающимся по нулевому проводу. Если возникает разница, превышающая заданный порог (например, 30 мА), УЗО отключает питание. При этом само УЗО не защищает от перегрузки и короткого замыкания.
Дифференциальный автомат (дифавтомат) совмещает функции УЗО и автоматического выключателя. Он контролирует не только ток утечки, но и ток короткого замыкания, а также перегрузку по току.
- УЗО требует обязательной установки автоматического выключателя до него, иначе линия не будет защищена от КЗ и перегрузки.
- Дифавтомат содержит тепловой и электромагнитный расцепитель, выполняющий функции защиты при перегрузке и КЗ.
- УЗО реагирует только на дифференциальный ток, не различая его причину. Дифавтомат дополнительно анализирует токовую нагрузку и замыкания.
Если в щитке стоит только УЗО, нужно проверить, установлен ли автомат до него. Если стоит дифавтомат – дополнительная защита не требуется. Это позволяет упростить схему и сэкономить место в щите.
Как отличить УЗО от дифавтомата по маркировке

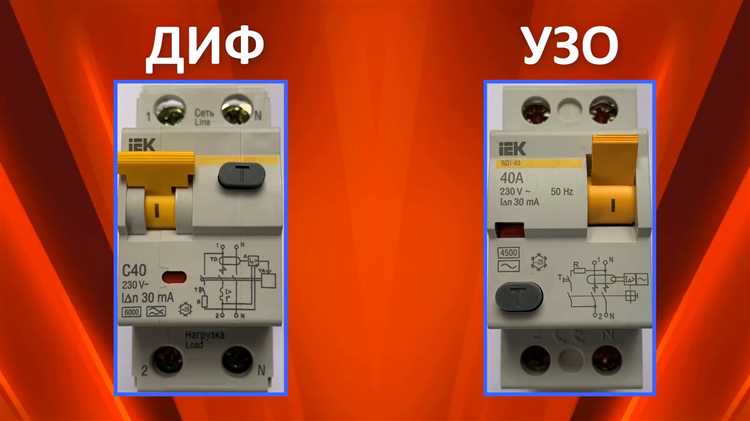

На корпусе УЗО указывается только номинальный ток, например, «25А», «40А». Перед числом нет буквенных обозначений. Это указывает, что устройство предназначено исключительно для защиты от утечек тока и не содержит встроенного автоматического выключателя.

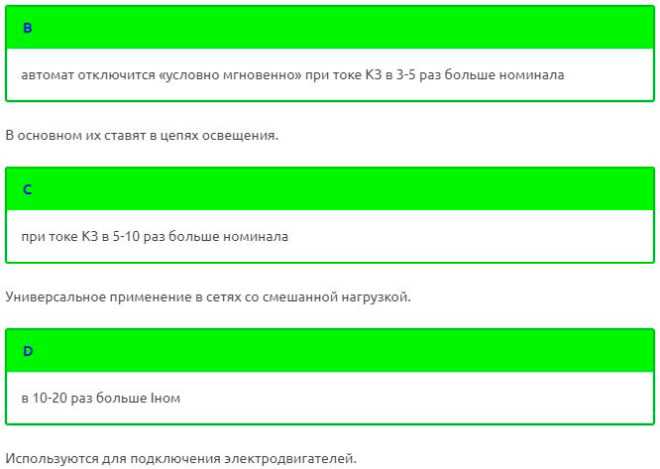

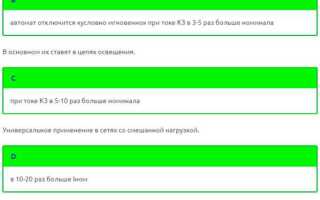

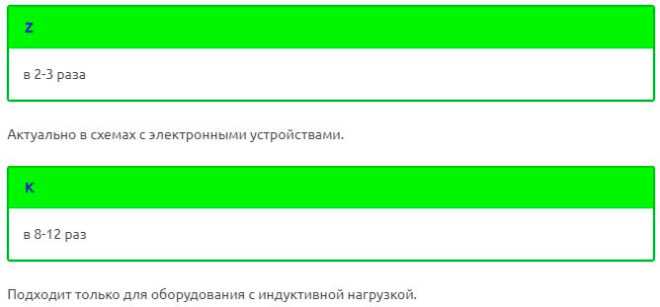

На корпусе дифавтомата перед числом указывается буква, обозначающая характеристику срабатывания по току короткого замыкания, например: «C16», «B25», «D32». Это говорит о наличии встроенного автомата, совмещённого с УЗО.
Если на маркировке указаны два значения – ток утечки в мА и номинальный ток с литерой (например, «C16 30мА»), то это дифавтомат. Если указано только «40А 30мА» без литеры – это УЗО.
Дополнительная подсказка – обозначения производителя. На корпусе УЗО часто присутствует надпись типа «RCCB» или «ВД», а на дифавтомате – «RCBO» или «ДИФ». Это заводские обозначения, указывающие на тип устройства.
Также можно обратить внимание на схему, нанесённую на корпус. УЗО содержит только элементы дифференциальной защиты, а дифавтомат – схему с добавленными обозначениями теплового и электромагнитного расцепителей.
Когда достаточно установки УЗО с автоматом
Установка УЗО совместно с автоматическим выключателем оправдана в случаях, когда требуется защита только от утечек тока и перегрузок по току, без необходимости экономить место в щите или интегрировать всё в один корпус.
Пример – розеточная группа в жилом помещении. Устанавливается автомат на 16 А и УЗО на 30 мА. Такое решение обеспечивает отключение при коротком замыкании, перегрузке и токе утечки. При этом при срабатывании одного из устройств можно определить причину отключения – либо перегрузка (автомат), либо утечка (УЗО).
Подходит для групп освещения, где потребляемая мощность невысока, и вероятность утечки минимальна. Обычно используется автомат на 10 А с УЗО на 30 мА.
Для электроприборов с металлическим корпусом, таких как стиральные машины или бойлеры, целесообразно использовать связку автомат + УЗО с чувствительностью 10 или 30 мА, если нет необходимости в дополнительной селективности.
При распределении нагрузки по отдельным группам также удобно использовать раздельные автоматы и УЗО. Это позволяет оптимизировать схему без удорожания: один УЗО на несколько автоматов, если суммарная нагрузка и ток утечки не превышают номиналы.
Такое решение экономически оправдано, когда важна простота обслуживания и модульность. В случае выхода из строя одного из элементов его можно заменить отдельно, не трогая остальные устройства.
В каких случаях лучше использовать дифавтомат
Дифавтомат целесообразно устанавливать в щитке, когда важно сэкономить место на DIN-рейке. Он сочетает функции автоматического выключателя и устройства защитного отключения, поэтому вместо двух отдельных модулей используется один.
При прокладке отдельных линий на розетки в ванной, кухне, котельной или других помещениях с повышенной влажностью рекомендуется применять дифавтоматы. Это обеспечивает защиту как от короткого замыкания, так и от утечек тока, что критично в зонах с риском поражения током.
Если требуется защита одного потребителя с точной настройкой по току утечки, например, бойлера, стиральной машины или посудомоечной машины, дифавтомат позволяет реализовать её без дополнительных компонентов.
В старом фонде, где отсутствует надёжное заземление, дифавтомат может быть более надёжным вариантом защиты, поскольку при токе утечки он отключается быстрее и не зависит от качества контура заземления.
При модернизации электросети с ограничением бюджета на монтаж целесообразно использовать дифавтоматы на отдельных линиях, чтобы избежать установки отдельных УЗО и автоматов, а также минимизировать количество соединений.
Плюсы и минусы схемы с отдельным УЗО и автоматом
Плюсы:
1. Гибкость в подборе параметров: можно выбрать автомат с нужной токовой характеристикой (например, тип C на 16 А) и УЗО с подходящим номиналом и током утечки (например, 30 мА), что позволяет точнее настраивать защиту под конкретную нагрузку.
2. Удобство в диагностике: при срабатывании защиты проще определить причину – короткое замыкание или утечка тока. Автомат отключается при перегрузке и коротком замыкании, УЗО – при утечке. Это сокращает время поиска неисправности.
3. Повышенная надёжность: если один из элементов выйдет из строя, его можно заменить отдельно, без необходимости менять весь модуль защиты.
4. Возможность установки более чувствительного УЗО: например, 10 мА для влажных помещений при сохранении номинального автомата, подходящего для общей линии.
Минусы:
1. Больший объём в щитке: установка двух отдельных устройств требует больше места на DIN-рейке по сравнению с одним дифавтоматом.
2. Увеличенные затраты на монтаж: требуется больше проводов для соединения автомата и УЗО, а также дополнительные клеммы.
3. Вероятность ошибки при подключении: при неправильной последовательности или неправильном соединении нейтрали защита может работать некорректно или не работать вовсе.
4. Стоимость может быть выше: в ряде случаев покупка двух отдельных устройств обойдётся дороже, чем одного дифавтомата аналогичного качества и параметров.
Особенности монтажа УЗО и дифавтоматов в щитке
Установка УЗО и дифавтоматов требует точного соблюдения электрических норм и правил. Устройства монтируют на DIN-рейку в распределительном щитке, обеспечивая удобный доступ для обслуживания и проверки.
Перед монтажом необходимо отключить питание всей линии. Подключение осуществляется строго по схеме: входной кабель фазы и нуля подключается к верхним клеммам устройства, а выходной – к нижним. Это обеспечивает правильное срабатывание защиты.
Дифавтоматы устанавливают в одну линию с другими автоматами, обеспечивая защиту и от токов утечки, и от перегрузок. УЗО монтируют обычно на отдельную группу с учетом максимального допустимого тока нагрузки.
В щитке нужно предусмотреть достаточное пространство для правильного расположения устройств и удобства подключения проводов. Проводники должны быть зачистены ровно, без повреждений, и надежно зажаты в клеммах.
После монтажа проводят проверку с помощью тестовой кнопки, встроенной в устройство. Если при нажатии защита срабатывает, монтаж выполнен корректно.
Для УЗО и дифавтоматов рекомендуется использовать отдельные автоматические выключатели на входе, что повысит безопасность и упростит техническое обслуживание.
Распространённые ошибки при выборе и установке
Неправильный выбор устройства по номинальному току. Часто выбирают УЗО или дифавтомат с неподходящим током срабатывания, что приводит к ложным отключениям или отсутствию защиты. Для бытовой электросети обычно используют устройства на 25-40 А, учитывая суммарную нагрузку.
Игнорирование типа токов утечки. УЗО делятся на типы А, AC, F в зависимости от формы тока утечки. Для современных приборов с частотными преобразователями нужен тип А или F, иначе устройство не сработает при аварии.
Установка без учёта чувствительности. Значение дифференциального тока выбирают не по стандарту 30 мА, а исходя из специфики помещения. Для жилых комнат 30 мА оптимальны, для технических помещений можно применять 100 мА, чтобы избежать ложных срабатываний.
Отсутствие координации между УЗО и дифавтоматами. Неправильное сочетание устройств приводит к конфликтам при отключении и затрудняет поиск причин срабатывания. Устанавливайте сначала дифавтомат с необходимыми характеристиками, затем защитное УЗО с согласованными параметрами.
Неправильное подключение к нулевому проводу. Перепутывание фазных и нулевых проводников снижает эффективность защиты и может привести к выходу из строя устройств. Ноль должен идти только на специальный контакт, обозначенный на корпусе.
Отсутствие регулярного тестирования. Многие пользователи забывают проверять работу УЗО и дифавтоматов, что снижает уровень безопасности. Рекомендуется нажимать кнопку тестирования не реже одного раза в квартал.
Установка без учета типа нагрузки. Для мощных электроприборов с пусковыми токами требуется дифавтомат с высокой отключающей способностью. Пренебрежение этим ведёт к преждевременному выходу из строя.
Корректный выбор и грамотная установка устройств позволят обеспечить надёжную защиту дома от токов утечки и коротких замыканий.
Вопрос-ответ:
В чем основные различия между УЗО и дифавтоматом для защиты электропроводки в доме?
УЗО (устройство защитного отключения) предназначено для контроля утечки тока на землю и отключает питание при ее обнаружении, что защищает человека от поражения электрическим током. Дифавтомат совмещает функции УЗО и автоматического выключателя — кроме защиты от утечки, он также отключает цепь при перегрузках и коротких замыканиях. Таким образом, дифавтомат сочетает защиту по току и по утечке в одном устройстве, а УЗО решает только задачу контроля токов утечки.
Можно ли использовать только УЗО без автоматов в домашней электросети?
Использовать только УЗО без автоматических выключателей не рекомендуется. УЗО не защищает проводку от перегрузок и коротких замыканий, а это может привести к нагреву проводов и возгоранию. Для безопасности и защиты электропроводки необходимо дополнительно применять автоматы, которые отключают питание при превышении допустимого тока. Поэтому чаще всего УЗО устанавливают вместе с автоматами или используют дифавтоматы, которые выполняют обе функции.
Как правильно выбрать устройство для защиты дома: УЗО или дифавтомат?
Выбор зависит от конструкции электросети и требований к безопасности. Если у вас уже есть автоматы на каждый участок цепи, можно дополнить их УЗО, чтобы защитить людей от утечек тока. Если электропроводка простая и нужно минимизировать количество устройств в щитке, дифавтомат — удобное решение, так как объединяет обе функции. При этом стоит учитывать характеристики нагрузки и требования к селективности, чтобы защитное устройство не отключало питание без необходимости.
В каких случаях установка дифавтомата предпочтительнее установки отдельного УЗО и автомата?
Дифавтомат выбирают, когда нужно компактное решение для защиты, которое занимает меньше места и проще в установке. Это удобно в небольших электрощитах и квартирах с ограниченным пространством. Также дифавтомат уменьшает количество соединений и снижает вероятность ошибок при монтаже. Однако в больших системах с разветвленной электропроводкой иногда удобнее использовать отдельные автоматы и УЗО для более гибкой настройки защиты на разных линиях.
