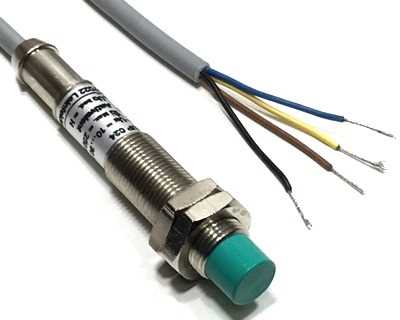

Индуктивный датчик – это бесконтактное устройство, предназначенное для обнаружения металлических объектов за счёт изменения электромагнитного поля. В основе его работы лежит явление электромагнитной индукции: генератор внутри датчика создаёт переменное магнитное поле, которое изменяется при приближении проводящего материала, вызывая изменение амплитуды или частоты сигнала в колебательном контуре. Это позволяет точно фиксировать наличие металлических предметов, исключая физический контакт и износ элементов.
Чувствительность и частотные характеристики индуктивных датчиков определяются конструкцией катушки, частотой генерации и материалом корпуса. Например, при увеличении диаметра катушки радиус действия увеличивается, но снижается точность. Использование ферритовых сердечников позволяет усилить магнитное поле и повысить стабильность работы в условиях промышленного шума. Выходной сигнал может быть аналоговым (для измерения расстояния) или дискретным (для фиксации наличия объекта).

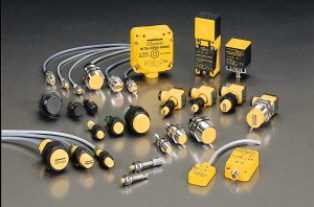

Индуктивные датчики широко применяются в автоматизации: в системах позиционирования станков с ЧПУ, на сборочных линиях для контроля положения металлических деталей, в системах подсчёта продукции, в робототехнике и транспорте. Их высокая устойчивость к загрязнению, вибрациям и влаге делает их предпочтительным выбором для harsh-сред в сравнении с оптическими или механическими аналогами. При выборе датчика важно учитывать материал обнаруживаемого объекта, так как цветной металл вызывает меньшее изменение поля, чем сталь, что влияет на точность и радиус действия.

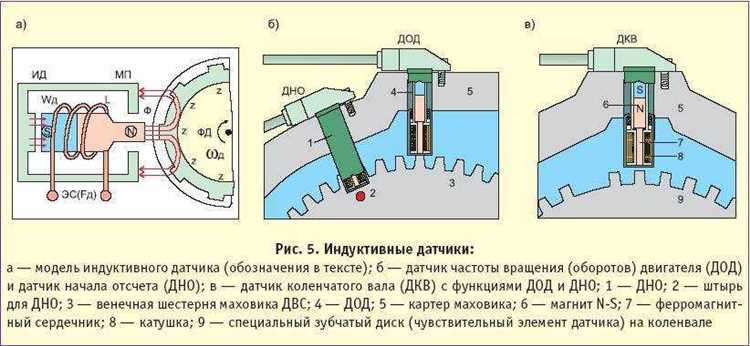

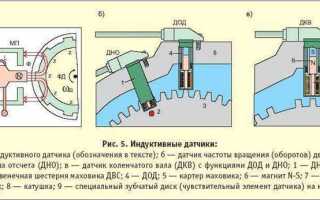

Как формируется электромагнитное поле в индуктивном датчике
Индуктивный датчик содержит катушку индуктивности, намотанную на ферритовое сердечник. При подаче переменного тока высокой частоты на катушку через встроенный генератор, внутри и вокруг катушки возникает переменное магнитное поле. Частота сигнала, как правило, находится в диапазоне от 100 кГц до нескольких МГц, в зависимости от модели датчика и его назначения.
Форма и направленность магнитного поля определяются геометрией катушки, свойствами ферритового материала и параметрами питающего сигнала. Феррит усиливает магнитную составляющую поля, концентрируя его в определённой зоне перед чувствительной поверхностью датчика. Это создаёт локализованную зону действия, в пределах которой и происходит детекция металлических объектов.
Интенсивность поля напрямую зависит от тока в катушке и индуктивного сопротивления цепи. При проектировании учитывается добротность контура, чтобы минимизировать потери и обеспечить стабильную амплитуду сигнала. Малейшее изменение в зоне действия (например, появление металла) приводит к изменению параметров поля, что фиксируется электроникой датчика как событие.
Что происходит при приближении металлического объекта к чувствительной зоне
Чувствительная зона индуктивного датчика представляет собой область действия переменного магнитного поля, создаваемого встроенной катушкой. При приближении металлического объекта, обладающего электрической проводимостью, в этом поле возникают вихревые токи (токи Фуко), которые создают собственное электромагнитное поле, противоположное по направлению.
В результате взаимодействия полей снижается амплитуда колебаний генератора, встроенного в датчик. Изменение параметров колебательного контура – обычно снижение амплитуды или изменение добротности – фиксируется схемой обработки сигнала, что интерпретируется как наличие объекта в зоне действия.
Чем выше проводимость и магнитная проницаемость материала, тем сильнее эффект. Так, сталь вызывает более выраженное подавление колебаний, чем алюминий или латунь. Удаление объекта приводит к восстановлению первоначальных параметров генерации.
Для стабильной работы важно избегать многослойных покрытий, краски и загрязнений в чувствительной зоне, так как они могут искажать индуктивный отклик и снижать точность срабатывания.
Как преобразуется индуктивный сигнал в электрический импульс
Индуктивный сигнал возникает при приближении металлического объекта к катушке, входящей в состав индуктивного датчика. При этом изменяется магнитное поле, создаваемое переменным током в катушке, что приводит к изменению её индуктивности.
Катушка подключена к генератору, работающему на фиксированной частоте. Когда металлический объект входит в зону чувствительности, возникает вихревое затухание – индуцированные токи Фуко снижают амплитуду колебаний. Это изменение напрямую влияет на амплитудные и фазовые характеристики сигнала.
Далее преобразование происходит следующим образом:
- Аналоговая часть датчика фиксирует снижение амплитуды сигнала с катушки.
- Усилитель повышает уровень сигнала до значений, необходимых для обработки.
- Компаратор сравнивает полученное напряжение с пороговым уровнем, установленным заранее.
- При достижении порога формируется логический сигнал – импульс высокого или низкого уровня (в зависимости от конфигурации датчика).
Импульс может подаваться напрямую на управляющий контроллер или использоваться для включения реле. Частота, форма и длительность импульса определяются схемой обработки сигнала и параметрами генератора.
Для точного преобразования важно учитывать добротность катушки, тип ферромагнитного материала, стабильность частоты генератора и температурные характеристики компонентов. Только при соблюдении этих условий возможна надёжная работа индуктивного датчика в реальном времени.
Типовые схемы подключения индуктивных датчиков в промышленности
В промышленной автоматике индуктивные датчики подключаются к системам управления через стандартные схемы, зависящие от типа выхода датчика: NPN, PNP, аналоговый или с токовым интерфейсом.
Для датчиков с выходом PNP (подача +24 В на нагрузку при срабатывании) используется схема с подключением выхода датчика к отрицательному входу контроллера или реле. При подаче сигнала контроллер фиксирует высокий уровень, что соответствует срабатыванию датчика. Обратная логика применяется в схемах с выходом NPN: при активации датчика замыкается цепь на землю, и вход управления получает низкий логический уровень.
При использовании программируемых логических контроллеров (ПЛК) входы выбираются в соответствии с типом выхода датчика. Для PNP-выходов необходимы входы с подтяжкой к нулю, для NPN – с подтяжкой к +24 В. Несоответствие типов приводит к отсутствию регистрации сигнала.
Аналоговые индуктивные датчики, выдающие сигнал 0–10 В или 4–20 мА, подключаются к аналоговым входам ПЛК. В цепи тока 4–20 мА требуется соблюдение минимального сопротивления нагрузки, как правило, не менее 250 Ом. Это важно для корректной интерпретации сигнала контроллером.
В схемах с распределённой автоматикой применяются трёхпроводные подключения: плюс питания, общий и сигнальный. Для уменьшения помех целесообразно использовать экранированный кабель с заземлённым экраном, особенно при длине линии свыше 10 метров.
Индуктивные датчики с гальванической изоляцией выхода (например, с оптронной развязкой) позволяют использовать их в многоканальных системах с минимальными помехами между каналами. Это особенно актуально в условиях высокой электрической зашумлённости, например, на оборудовании с частотными преобразователями.
Во взрывоопасных зонах применяются искробезопасные схемы подключения через барьеры безопасности. Датчики в таких условиях должны иметь соответствующую маркировку (например, Ex ia IIC T6) и согласовываться по току и напряжению с барьером.
Примеры настройки чувствительности и диапазона срабатывания
Для индуктивных датчиков типичная дальность обнаружения колеблется от 2 до 15 мм. Настройка чувствительности напрямую влияет на диапазон срабатывания и стабильность сигнала. Пример: датчик с номинальной дальностью 10 мм при настройке на 70% чувствительности обеспечит срабатывание на расстоянии примерно 7 мм.
Влияние материала объекта:
- Сталь – базовое значение дальности.
- Нержавеющая сталь – уменьшение дальности до 60–80% от базового.
- Медь, латунь, алюминий – сокращение дальности до 40–50%.
Настройка выполняется регулятором или цифровым интерфейсом. Алгоритм:
- Поднести объект на минимально необходимое расстояние.
- Плавно увеличивать чувствительность до срабатывания датчика.
- Проверить срабатывание на максимальном расстоянии требуемого диапазона.
- Установить чувствительность с небольшим запасом для исключения ложных срабатываний.
Пример практической настройки:
- Датчик с номинальной дальностью 8 мм, обнаружение стальной детали диаметром 12 мм.
- Оптимальный диапазон срабатывания – 5,5–6,5 мм (70–80% от номинала).
- Регулятор установлен так, чтобы датчик не срабатывал при расстоянии более 7 мм.
- Тестирование при вибрациях и температуре подтверждает устойчивость сигнала.
При монтаже на движущихся элементах важно учитывать скорость объекта. При быстром проходе следует уменьшить чувствительность, чтобы избежать пропусков срабатывания.
Где применяются индуктивные датчики в автоматизированных системах
Индуктивные датчики широко используются для обнаружения металлических объектов без физического контакта. В промышленной автоматизации их основное назначение – контроль положения и скорости движущихся деталей. В системах сборочного оборудования датчики обеспечивают точное определение положения компонентов, что критично для синхронизации процессов и предотвращения брака.
В конвейерных линиях индуктивные датчики фиксируют наличие и перемещение металлических изделий, активируя механизмы сортировки или остановки. Их высокая устойчивость к пыли и влаге позволяет эксплуатировать датчики в тяжелых производственных условиях без потери точности.
В робототехнике индуктивные датчики применяются для определения конечных положений исполнительных устройств и контроля за захватом металлических объектов, обеспечивая безопасность и повторяемость операций. Они также незаменимы в системах упаковки и маркировки для отслеживания металлических элементов упаковки.
Автоматизированные линии металлообработки используют индуктивные датчики для мониторинга рабочих инструментов, контроля износа и предотвращения повреждений оборудования. Это способствует снижению простоев и повышению эффективности производства.
В системах безопасности и контроля доступа индуктивные датчики применяются для обнаружения металлических предметов, что важно при контроле на промышленных предприятиях с повышенными требованиями к безопасности.
Вопрос-ответ:
Как работает индуктивный датчик и что происходит внутри при обнаружении металлического объекта?
Индуктивный датчик создает электромагнитное поле с помощью катушки. Когда металлический предмет приближается к зоне действия этого поля, в предмете индуцируются вихревые токи, которые изменяют параметры электромагнитного поля. Датчик фиксирует это изменение и формирует выходной сигнал, указывающий на присутствие объекта.
Какие типы материалов способен обнаруживать индуктивный датчик, и почему он не реагирует на неметаллы?
Датчик реагирует только на проводящие металлы, такие как железо, сталь, медь, алюминий. Это связано с принципом действия — вихревые токи возникают только в материалах с высокой электрической проводимостью. Пластик, дерево и другие непроводящие материалы не влияют на электромагнитное поле и не вызывают отклика.
В каких промышленных сферах чаще всего применяют индуктивные датчики и какие задачи они помогают решать?
Индуктивные датчики широко используются в автоматизации производства, например, для контроля положения деталей на конвейерах, подсчета изделий, обнаружения металлических элементов в упаковке и обеспечения безопасности оборудования. Они надежны в условиях пыли, влаги и вибрации, что делает их востребованными на многих промышленных объектах.
Какие параметры влияют на расстояние срабатывания индуктивного датчика и как его можно увеличить?
Основные параметры — диаметр катушки, материал и размер обнаруживаемого объекта, а также частота генератора. Чем крупнее катушка и объект, тем дальше можно обнаружить металл. Для увеличения расстояния иногда используют датчики с более мощным источником питания или специально подбирают частоту сигнала.
Что делать, если индуктивный датчик начинает сбоить или неправильно реагировать на объекты?
В первую очередь нужно проверить правильность установки и отсутствие помех, например, других электромагнитных источников рядом. Также стоит очистить поверхность датчика от загрязнений и убедиться в исправности кабелей. Если проблема сохраняется, возможно, датчик вышел из строя и требует замены.
Как работает индуктивный датчик и на каком физическом принципе основан его механизм?
Индуктивный датчик функционирует за счёт изменения электромагнитного поля, создаваемого катушкой внутри устройства. Когда металлический объект приближается к активной зоне датчика, он вызывает изменение индуктивности катушки, что приводит к изменению амплитуды или фазы колебаний в цепи. Эти изменения фиксируются и преобразуются в электрический сигнал, который сообщает о присутствии объекта. Таким образом, датчик не требует прямого контакта с поверхностью и работает благодаря взаимодействию с металлическими предметами.
В каких сферах применяются индуктивные датчики, и какие преимущества они дают в промышленности?
Индуктивные датчики широко используются в автоматизации производства, на транспортном оборудовании и в системах контроля качества. Они подходят для обнаружения металлических деталей, контроля положения и скорости движущихся объектов. Среди преимуществ — высокая надёжность, устойчивость к загрязнениям и износу, а также способность работать в агрессивных условиях, таких как пыль, масло или влага. Это делает их востребованными в цехах, где контактные методы неэффективны или нежелательны.
