Правильный монтаж автоматических выключателей на DIN рейку требует точного соблюдения технологии и использования подходящих инструментов. Для фиксации устройств на стандартной 35 мм DIN рейке используется специальный зажим, который обеспечивает надежную фиксацию и возможность быстрой замены.
Первый этап – проверка совместимости корпуса автомата с DIN рейкой по размеру и креплению. Большинство современных модулей рассчитаны на установку на стандартную рейку TS35, однако встречаются и модели с нестандартными креплениями. Важно удостовериться в правильности выбора, чтобы избежать неплотного контакта и возможных сбоев в работе.
Для монтажа потребуется плоская отвертка с тонким жалом и средство для очистки контактов от пыли и окислов. Перед установкой необходимо отключить питание и проверить отсутствие напряжения на линии. Автомат располагается сверху рейки с небольшим наклоном, затем фиксируется на защелке с усилием до щелчка, свидетельствующего о надежной фиксации.

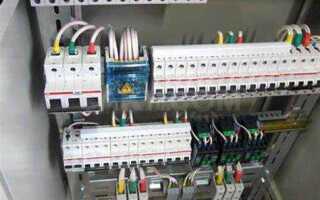

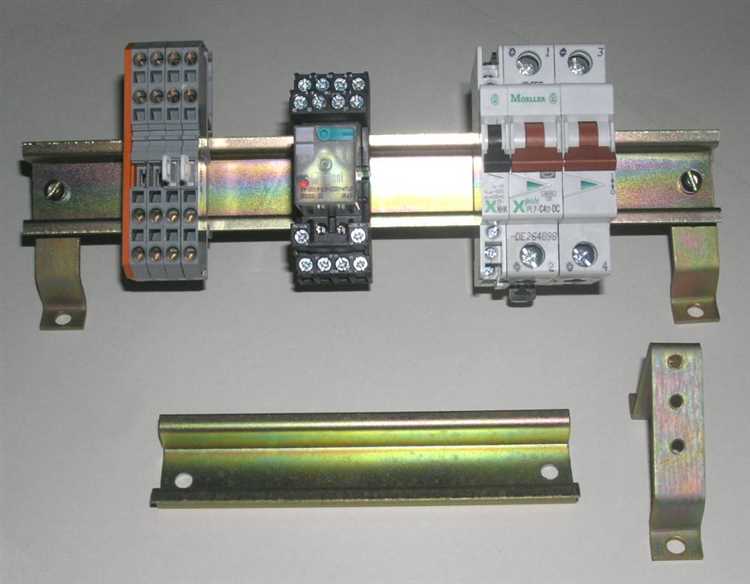

Выбор подходящей DIN рейки для автоматов
Тип DIN рейки напрямую зависит от конструкции автоматических выключателей. Для модульных автоматов стандартного формата используется рейка типа DIN 35 мм (тип TH35). Это наиболее распространённый вариант, совместимый с большинством модульных устройств шириной 17,5 мм. Если используются устройства меньших габаритов или специализированные промышленные автоматы, потребуется рейка DIN 15 мм (тип G).
Материал рейки определяет её устойчивость к нагрузкам и условиям эксплуатации. Внутри распределительных щитов с нормальной влажностью подойдёт оцинкованная сталь. Для помещений с повышенной влажностью или вибрацией рекомендуется нержавеющая сталь или алюминий, исключающие коррозию и деформацию при длительном воздействии.
Толщина металла должна быть не менее 1 мм для обеспечения жёсткости при установке нескольких автоматов. При меньшей толщине возможна деформация при закреплении или демонтаже устройств, особенно при использовании металлических защёлок.
Длина рейки подбирается с запасом не менее 10 % от суммарной ширины всех автоматов, чтобы избежать плотного прилегания и обеспечить свободный доступ для установки и замены. Например, для шести модулей по 18 мм необходима рейка длиной минимум 120 мм.
Способ крепления зависит от типа щита. Если предусмотрены монтажные отверстия, применяются винтовые соединения. При отсутствии – используется специальное основание с защёлками или самоклеящийся профиль, но он подходит только для лёгких автоматов и временных решений.
Подготовка автоматов и инструментов перед монтажом
Проверьте автоматические выключатели на наличие заводской маркировки, номинального тока, рабочего напряжения и соответствия типу тока (AC/DC). Все надписи должны быть чётко читаемыми. Корпус должен быть без сколов, трещин и следов перегрева. Не допускается установка автоматов с повреждёнными клеммами или ослабленным зажимным механизмом.
Заранее подготовьте инструмент: отвертки с изолированными ручками (крестовая и плоская), стриппер для снятия изоляции, индикатор напряжения, пресс-клещи для опрессовки наконечников, нож электромонтёра. Инструмент должен быть исправен, без люфтов и следов износа на рабочих поверхностях.
Провода нарезаются с запасом по длине, зачищаются на 10–12 мм от изоляции в месте подключения. Для многожильных проводов обязательно использование наконечников НШВИ. Одножильные провода перед вводом в клемму не должны иметь заусенцев или изгибов. Диаметр провода должен соответствовать допустимому сечению контакта автомата.
Проверьте совместимость автоматов с типом DIN-рейки (обычно 35 мм стандартного профиля). Замок крепления автомата должен свободно срабатывать при нажатии и возвращаться в исходное положение без усилий. При необходимости прочистите крепёжный механизм от пыли или остатков упаковки.
DIN-рейка должна быть уже установлена в щите, выровнена по горизонтали, закреплена не менее чем в двух точках. Наличие заусенцев на краях или изгибов недопустимо – это может помешать плотной посадке автоматов. Проверка жёсткости фиксации рейки обязательна перед началом установки.

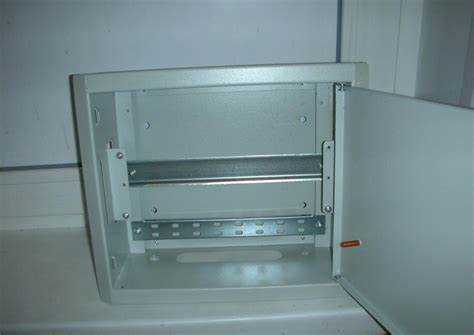

Определение места установки DIN рейки в щите
Перед монтажом DIN рейки необходимо определить точное положение рейки внутри распределительного щита. От этого зависит удобство подключения автоматических выключателей, соблюдение нормативных отступов и возможность последующего обслуживания.
Первым шагом является замер внутренней высоты и ширины щита. DIN рейка должна располагаться горизонтально, на расстоянии не менее 20 мм от верхней и нижней стенок корпуса. Это обеспечит свободный доступ к клеммам автоматов и пространство для прокладки проводов.
Если в щите планируется установка нескольких уровней DIN реек, между ними следует выдерживать вертикальное расстояние не менее 150 мм. Это позволит удобно подключать проводники и избегать их пересечения.
Центр DIN рейки рекомендуется размещать на оси симметрии секции, особенно если щит многосекционный. Это упрощает компоновку оборудования и снижает вероятность ошибок при монтаже.
Крепёжные отверстия рейки необходимо совмещать с монтажными направляющими или заранее просверленными отверстиями в щите. Расстояние между точками крепления – не более 250 мм. При длине рейки свыше 300 мм обязательно использовать как минимум три точки крепления.
После разметки рекомендуется временно приложить рейку к выбранному месту и визуально оценить расположение будущих автоматов, чтобы убедиться в достаточном зазоре между ними и стенками корпуса.
Техника закрепления DIN рейки на монтажной панели
Перед установкой DIN рейки необходимо выбрать соответствующий тип профиля: наиболее распространён – тип «Top Hat» 35×7,5 мм (EN 60715). Убедитесь, что длина рейки соответствует количеству устанавливаемых автоматов с запасом не менее 20 мм с каждого края.
Для надёжного крепления DIN рейки к монтажной панели используйте саморезы с плоской головкой или заклёпки диаметром 4–5 мм. Шаг между точками крепления не должен превышать 150 мм. При длине рейки более 500 мм обязательно добавьте промежуточную точку крепления в центре.
Порядок установки:
- Разметьте места отверстий на монтажной панели по заранее выровненной рейке. Используйте уровень для исключения перекоса.
- Просверлите отверстия диаметром, соответствующим крепёжному элементу (обычно 4–4,5 мм).
- Зафиксируйте рейку, плотно прижимая её к поверхности, и закрепите через отверстия саморезами или заклёпками.
- Проверьте надёжность фиксации: рейка не должна люфтить или прогибаться при нажатии рукой в любом участке.
Если монтажная панель выполнена из пластика или тонкого металла, рекомендуется использовать дополнительные шайбы под головки саморезов или применять монтаж через закладные гайки с обратной стороны.
Запрещено использовать клеевые составы или двухсторонние ленты – это не обеспечивает жёсткой механической фиксации и не соответствует нормам безопасности.

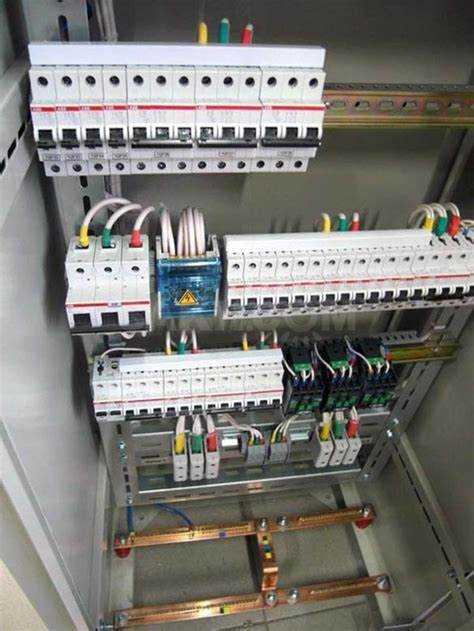

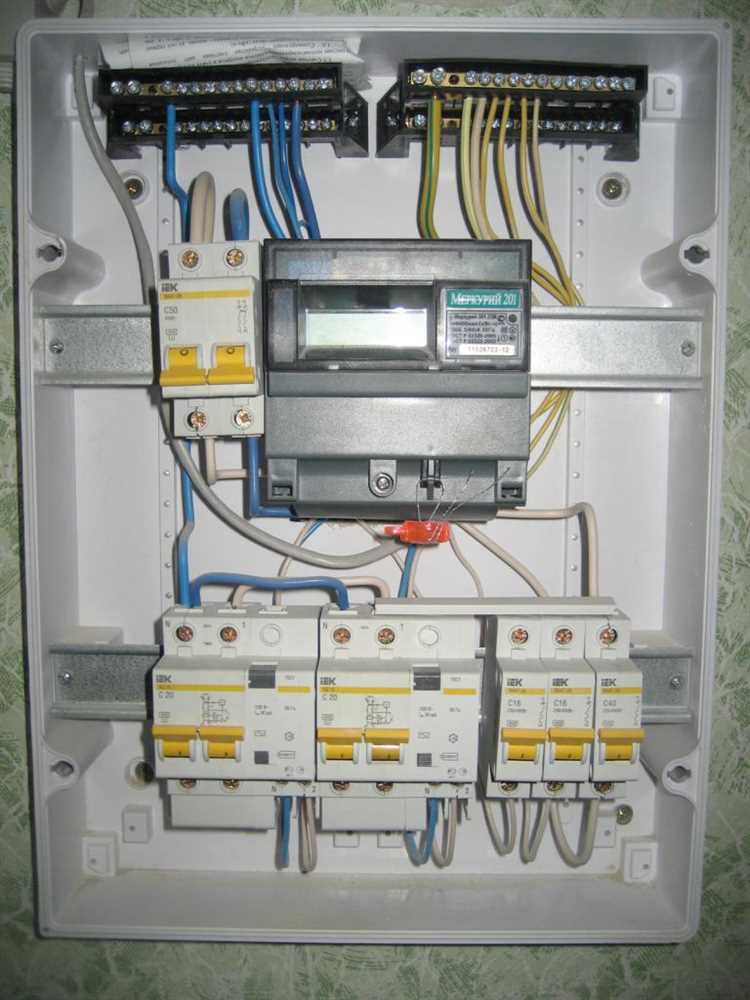

Правильное позиционирование автоматов на DIN рейке
Плотная и выверенная установка автоматических выключателей на DIN рейке критична для надежной работы электрощита и безопасности системы. Неправильное позиционирование может привести к перегреву, трудностям в обслуживании и повышенному риску короткого замыкания.
- Располагайте автоматы строго вертикально. Угол отклонения не должен превышать 2° – это гарантирует корректную работу термомеханических расцепителей.
- Минимальный зазор между корпусами – 0,5 мм. Это необходимо для компенсации теплового расширения и предотвращения деформации при нагреве.
- Группируйте автоматы по функционалу. Например, вводной автомат – слева, далее устройства защиты групп потребителей, в порядке возрастания мощности или этажности объекта.
- Слева направо – стандартное направление питания. Исключение допускается только при наличии проектной документации с обратным направлением.
- Избегайте перекрёстной разводки нулевых и заземляющих шин над автоматами – это ограничивает доступ и нарушает электробезопасность.
После установки обязательно проверьте плотность посадки каждого автомата: он не должен люфтить или двигаться вдоль рейки. Надёжная фиксация достигается при чётком защёлкивании нижней лапки замка. Если используется модульная шина (гребёнка), контролируйте симметрию подводов – перекос создаёт избыточное напряжение на клеммах.

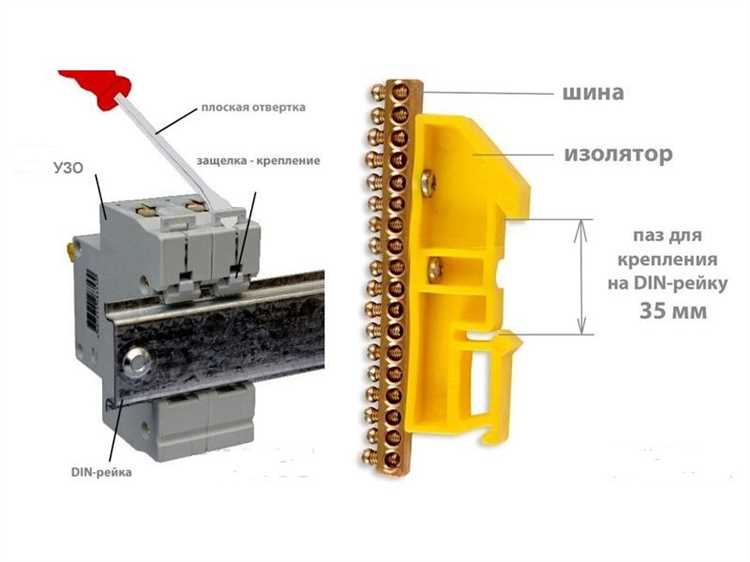

Метод закрепления автоматов на DIN рейке с защелкой
Автомат с защелкой фиксируется на DIN рейке с помощью подпружиненного механизма, встроенного в корпус. Устройство предназначено для установки на стандартные рейки шириной 35 мм (тип TH35), что обеспечивает совместимость с большинством распределительных щитов.
Перед монтажом убедитесь, что защелка находится в открытом положении. Для этого нажмите на нижнюю часть фиксатора отверткой или оттяните его вручную, если предусмотрен вырез под палец. Установка проводится сверху вниз: сначала введите верхнюю часть корпуса автомата в зацепление с верхней кромкой рейки, затем плавно надавите на нижнюю часть до щелчка фиксатора.
Контроль надежности крепления: аккуратно потяните автомат на себя. Он не должен смещаться или шататься. Попадание фиксатора в зацепление сопровождается характерным звуком щелчка.
Демонтаж выполняется обратным образом. Необходимо отжать защелку вниз или наружу, в зависимости от конструкции, и аккуратно отсоединить автомат, начиная с нижней части корпуса.
Не допускается установка без полного защелкивания фиксатора, так как это приведёт к ослаблению контакта и возможному смещению устройства при вибрации или температурных изменениях.
Проверка надежности крепления и фиксации автоматов
После установки автоматов на DIN-рейку необходимо убедиться в их жесткой фиксации. Для этого вручную попытайтесь сместить каждый автомат в горизонтальной и вертикальной плоскостях. Люфт или смещение указывают на неполное зацепление защёлки за край рейки.
Осмотрите замковый механизм каждого автомата: он должен быть полностью защёлкнут. Если используется винтовая фиксация, проверьте момент затяжки – он должен соответствовать требованиям производителя (обычно 1,2–2 Н·м). При недотянутом винте возможна вибрационная расфиксация.
Проверьте, нет ли перекоса корпуса автомата относительно плоскости щита. Даже минимальный наклон может свидетельствовать о деформации рейки или неправильной установке. Исправьте положение, демонтируя и повторно фиксируя модуль.
Оцените равномерность прижатия автоматов друг к другу. Наличие зазоров между корпусами может говорить о том, что модульные автоматы не до конца установлены на рейку или используются изделия разной ширины.
Заключительный этап – тестирование фиксации при закрывании и открывании крышки распределительного щита. При закрытии не должно быть заметного давления на автоматы. Если крышка смещает модуль, крепление считается ненадёжным и требует корректировки.
Особенности демонтажа автоматов с DIN рейки без повреждений
Перед демонтажем обесточьте щиток, отключив вводной автомат. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Игнорирование этой проверки может привести к короткому замыканию или поражению электрическим током.
Сначала отсоедините провода, подключённые к клеммам автомата. Ослабьте винты зажимов, аккуратно извлеките жилы, избегая перегибов и деформации. При наличии опрессованных наконечников не повреждайте их – это важно для повторного подключения.
Демонтировать автомат с DIN-рейки необходимо, используя отвертку с тонким жалом. На большинстве автоматов предусмотрен пластиковый фиксатор в нижней части корпуса. Вставьте отвертку в паз фиксатора, надавите вниз и одновременно подайте нижнюю часть автомата на себя.
После освобождения нижнего зацепления аккуратно извлеките автомат из рейки, потянув его вверх. Не используйте усилие – пластиковые фиксаторы легко ломаются. Если автомат не поддаётся, проверьте, нет ли дополнительных креплений или зажимов сбоку корпуса.
При демонтаже нескольких автоматов подряд отсоединяйте их по одному, начиная с крайнего. Не допускайте изгиба DIN-рейки – при перекосе нарушается фиксация соседних модулей. Храните снятые автоматы в сухом месте, избегая контакта с металлическими предметами во избежание короткого замыкания при повторном монтаже.
Вопрос-ответ:
Как правильно закрепить автомат на DIN-рейку, чтобы он надежно держался и не выпадал при вибрациях?
Для надежного крепления автомата на DIN-рейку сначала убедитесь, что рейка чистая и не имеет повреждений. Затем расположите нижнюю часть автомата на внутреннем выступе рейки, после чего слегка надавите на верхнюю часть до щелчка. Автомат должен плотно защелкнуться. Проверьте фиксацию, попробовав аккуратно сдвинуть устройство: если оно не двигается, значит закреплено правильно. Для защиты от вибраций можно дополнительно использовать специальные фиксирующие клипсы, если они предусмотрены производителем.
