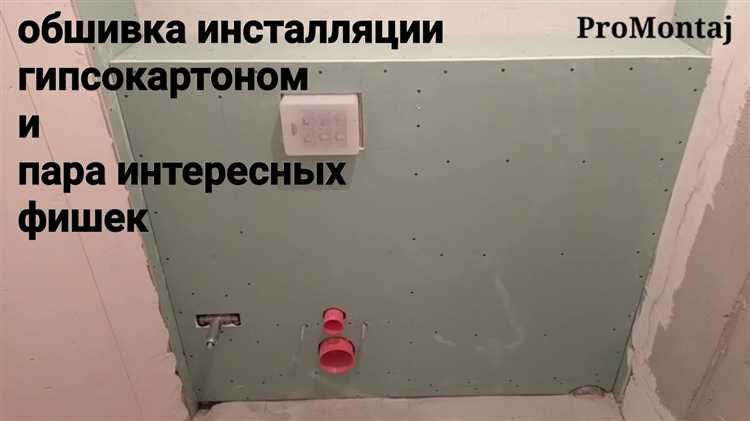

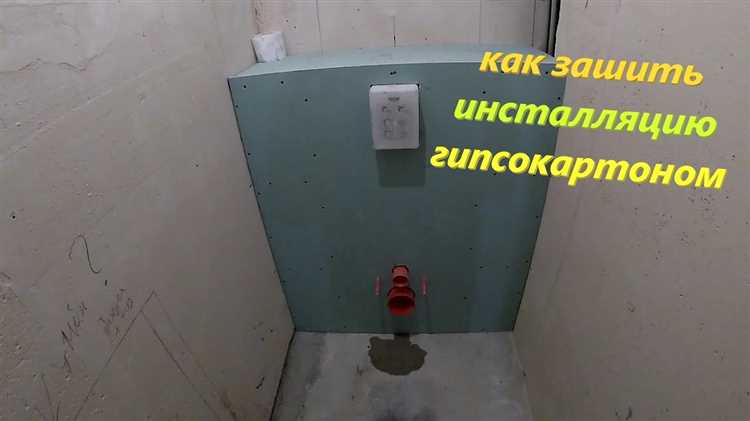

При монтаже сантехнической инсталляции важно обеспечить надёжную и ровную основу под облицовку плиткой. Применение влагостойкого гипсокартона позволяет быстро сформировать короб необходимой формы и прочности, при этом обеспечив доступ к ревизионным элементам системы. Ошибки на этом этапе приводят к деформации плитки, появлению трещин и сложности при дальнейшем ремонте.
Для обшивки инсталляции используется исключительно влагостойкий гипсокартон с маркировкой ГКЛВ толщиной не менее 12,5 мм. Каркас собирается из оцинкованного профиля CD и UD с шагом между стойками не более 40 см, что обеспечивает достаточную жёсткость конструкции. Все элементы каркаса должны быть жёстко закреплены к стенам и полу с помощью дюбелей и саморезов по металлу.
Особое внимание уделяется вырезам под кнопки смыва, ревизионные люки и крепления сантехники. Эти зоны необходимо дополнительно усиливать закладными элементами из фанеры или металла. Перед укладкой плитки поверхность гипсокартона армируется стеклосеткой и покрывается цементной гидроизоляцией. Это защищает конструкцию от влаги и повышает сцепление с клеем для плитки.
Выбор подходящего типа гипсокартона для санузла
В условиях повышенной влажности стандартный гипсокартон быстро теряет прочность и подвержен образованию плесени. Для облицовки инсталляции в санузле применяется влагостойкий гипсокартон (ГКЛВ), специально адаптированный к таким условиям.
- Цвет влагостойкого листа – зелёный. Это визуальный маркер, помогающий избежать ошибки при покупке.
- В состав картона входят гидрофобные добавки, замедляющие поглощение влаги. Уровень водопоглощения не превышает 10% за 2 часа по ГОСТ 6266-97.
- Сердечник дополнительно обработан антисептиками, препятствующими развитию грибка.
- Толщина – 12,5 мм. Это минимально допустимое значение при облицовке инсталляций под плитку. Более тонкие листы (например, 9,5 мм) не выдерживают точечные нагрузки креплений.
Рекомендуется выбирать гипсокартон от производителей, сертифицированных по стандартам ISO 9001 и имеющих маркировку СЭ, подтверждающую соответствие требованиям технических регламентов Таможенного союза.
При монтаже обязательно использовать влагостойкий профиль с антикоррозийным покрытием, герметизирующую ленту между листами и влагостойкий плиточный клей. Это обеспечивает сохранность конструкции в течение всего срока эксплуатации.

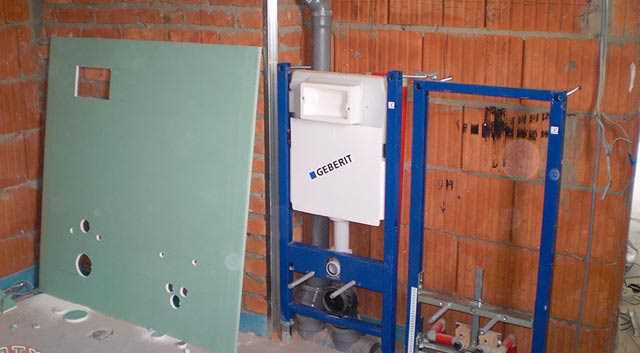

Подготовка металлического каркаса под инсталляцию
Монтаж начинается с точной разметки на полу и стене. От центра предполагаемого унитаза отмеряется осевая линия, по которой будет выравниваться инсталляция. Минимальное расстояние от готовой облицовки до задней стены – 135 мм, учитывая толщину ГКЛ и плитки.

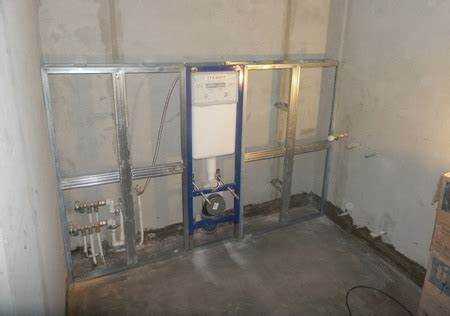

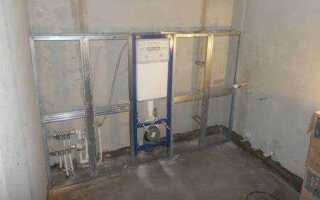

Для каркаса применяются оцинкованные профили UW 50/75 мм (направляющий) и CW 50/75 мм (стоечный). Ширина подбирается в зависимости от глубины инсталляционного блока и желаемой толщины фальшстены. Стандартная высота инсталляции – 1120 мм. Профили закрепляются к полу и стене с шагом крепежа не более 400 мм.
Особое внимание – точкам крепления инсталляционного модуля. Вертикальные профили заводятся за крепежные элементы рамы, дополнительно усиливаются перемычками из CD-профиля или теми же CW-профилями. Горизонтальные перемычки устанавливаются в местах фиксации бачка, выпускного патрубка и крепежа унитаза. Расстояние между перемычками не превышает 500 мм.
Каркас должен быть полностью жестким. Для усиления жёсткости используют дюбели типа DRIVA в стену, анкеры в пол, саморезы по металлу в соединениях профилей. Все элементы проверяются по уровню: отклонения не допускаются.
Перед зашивкой проверяется плотность примыкания инсталляции к профилям. Щели исключаются – это влияет на устойчивость при дальнейшей эксплуатации. Устанавливаются закладные под кнопки, ревизионные люки и крепеж унитаза с учётом точных размеров отделки.
Устройство ниш и люков для доступа к коммуникациям
Для обеспечения доступа к скрытым коммуникациям в гипсокартонных инсталляциях под плитку предусматриваются ниши и ревизионные люки. Размеры люков зависят от типа оборудования: минимальная ширина 200 мм, высота 300 мм для стандартных узлов, для сложных систем – до 400×500 мм.
Люки устанавливаются с использованием металлической монтажной рамы, закрепляемой на профили каркаса. Рама должна обеспечивать ровную плоскость для дальнейшей облицовки плиткой без зазоров и перекосов. Ниша укрепляется двойным слоем влагостойкого гипсокартона толщиной 12,5 мм, с усилением профилей по периметру отверстия.
Глубина ниши рассчитывается с запасом не менее 10 мм от коммуникаций, чтобы избежать давления на листы гипсокартона и повреждений. При прокладке труб учитывается тепловое расширение и возможность замены элементов без демонтажа отделки.
Ревизионные люки применяются с нажимными или магнитными замками, позволяющими быстро открыть доступ без повреждений облицовки. Их установка выполняется до начала плиточных работ. В местах крепления плитки используется эластичный клей с низкой жесткостью, чтобы компенсировать незначительные движения конструкции.
В таблице представлены рекомендуемые размеры люков в зависимости от типа коммуникаций:
| Тип коммуникаций | Минимальный размер люка, мм |
|---|---|
| Вентиль, фильтр | 200×200 |
| Счётчики воды, тепла | 300×400 |
| Разводка труб с фитингами | 400×500 |

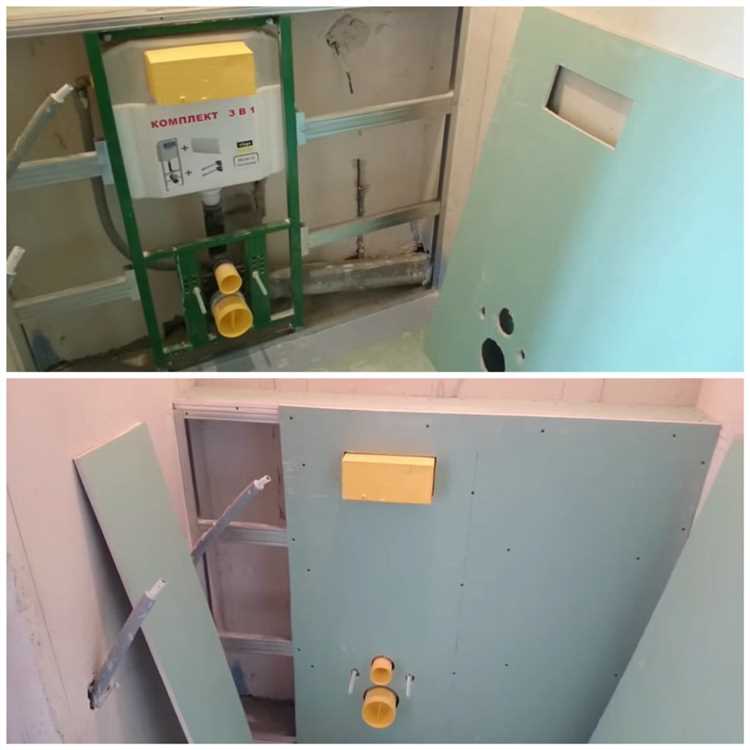

Крепление гипсокартона с учетом последующей облицовки плиткой
Для надежной облицовки плиткой гипсокартонная поверхность должна обладать высокой прочностью и влагостойкостью. Рекомендуется использовать влагостойкий гипсокартон толщиной не менее 12,5 мм. Каркас конструкции выполняется из металлического профиля с шагом между стоечными элементами 300–400 мм, что обеспечивает жесткость и предотвращает прогибы под нагрузкой плитки.
Крепление листов гипсокартона проводится с применением саморезов длиной 25–35 мм, с шагом 150 мм по периметру и 200 мм в середине листа. Саморезы вкручиваются заподлицо, но без повреждения поверхности бумаги, чтобы избежать ослабления листа. Для дополнительной устойчивости швы между листами армируются сеткой или лентой из стекловолокна.
Перед облицовкой необходимо обеспечить максимально ровную и жесткую поверхность. Для этого после монтажа гипсокартона наносится слой грунтовки глубокого проникновения, повышающей адгезию клеевого состава. Использование паро- и влагозащитных мембран возможно только при условии правильной вентиляции помещения, чтобы исключить накопление конденсата за облицовкой.
При выборе клея для плитки предпочтение следует отдавать составам, совместимым с гипсокартоном и рекомендованным для влажных помещений. Толщина клеевого слоя не должна превышать 5 мм, чтобы избежать излишних нагрузок и деформаций. Особое внимание уделяется углам и примыканиям, где рекомендуется использовать армирующую ленту с клеевым составом для предотвращения трещин.
Обработка швов и укрепление углов перед укладкой плитки
Швы между листами гипсокартона необходимо тщательно обработать для предотвращения трещин после укладки плитки. Первым этапом выполняется заполнение стыков армирующей шпаклевкой с использованием серпянки из стекловолокна шириной не менее 5 см. Серпянка приклеивается в слой свежей шпаклевки, обеспечивая прочное соединение листов.
Для углов применяется металлический или пластиковый перфорированный уголок, который фиксируется в шпаклевочный слой. Металлические уголки рекомендуются для внешних углов, так как они устойчивы к механическим повреждениям и деформациям. Внутренние углы можно укрепить армирующей сеткой или уголком с меньшей жесткостью, чтобы избежать трещин при усадке.
Все слои шпаклевки после нанесения должны быть тщательно выровнены и отшлифованы до гладкой поверхности без выступов. Это обеспечивает надежное сцепление плиточного клея с основой и минимизирует риск появления дефектов отделки.
Особое внимание уделяется полной просушке обработанных швов и углов – время высыхания зависит от используемой шпаклевки, но обычно составляет не менее 24 часов при нормальной влажности и температуре 20-22 °C. Несоблюдение условий сушки приводит к снижению адгезии плиточного клея и возможным повреждениям покрытия.
Проверка прочности конструкции перед облицовкой
Перед облицовкой гипсокартонной конструкции плиткой необходимо оценить жесткость и надежность каркаса. Каркас должен выдерживать нагрузку плитки вместе с клеевым составом, превышающую 30 кг/м².
Проверьте крепление профилей: шаг направляющих не должен превышать 40 см, а горизонтальных стоек – 60 см. Все соединения должны быть выполнены на саморезы с шагом не более 25 см, с обязательным заходом самореза в профиль не менее чем на 10 мм.
Гипсокартонные листы должны быть закреплены без прогибов. Максимальный прогиб листа под нагрузкой руки не должен превышать 2 мм. Для проверки приложите усилие к листу в нескольких точках.
При необходимости усилите конструкцию дополнительными ребрами жесткости, особенно в местах установки тяжелых элементов – ниш, полок или встроенной сантехники.
Все поверхности должны быть выровнены с допуском не более 1 мм на 1 м по уровню и отклонением углов от 90° не более 2°. Неровности вызовут нарушение сцепления клея и риск отслоения плитки.
Рассчитайте вес плитки и клеевого состава, учитывая толщину плитки и плотность клея. Пример: плитка 10 мм толщиной весит около 22 кг/м², клеевой состав – около 3–4 кг/м². Конструкция должна выдерживать суммарную нагрузку с запасом 20%.
Проведите пробное крепление плитки на небольшом участке. При появлении трещин или отслоений необходимо увеличить жесткость каркаса или выбрать другой способ крепления.
Вопрос-ответ:
Можно ли использовать обычный гипсокартон для обшивки инсталляции под плитку?
Обычный гипсокартон не предназначен для помещений с повышенной влажностью и прямым контактом с водой, поэтому для обшивки инсталляции, особенно в ванной комнате, лучше выбирать влагостойкий гипсокартон. Он обладает специальным покрытием, которое предотвращает разрушение материала и появление плесени.
Как правильно подготовить поверхность инсталляции перед установкой гипсокартона?
Перед монтажом гипсокартона нужно очистить поверхность инсталляции от пыли и грязи, проверить крепежные элементы и устранить все неровности. Если каркас металлический, рекомендуется обработать его антикоррозийным средством. Также важно заранее продумать расположение коммуникаций и отверстий, чтобы не повредить их при креплении листов.
Какие шаги нужно выполнить, чтобы гипсокартонная обшивка выдержала укладку плитки?
Листы гипсокартона необходимо крепить на каркас с шагом примерно 30 см, чтобы конструкция была прочной и устойчивой. После установки листов следует тщательно зашпаклевать швы и углы, используя армирующую сетку для предотвращения трещин. Затем поверхность грунтуется, чтобы улучшить сцепление клея для плитки с основанием.
Какие ошибки чаще всего допускают при обшивке инсталляции гипсокартоном под плитку?
Одной из частых ошибок является использование неподходящего типа гипсокартона, что приводит к быстрому разрушению конструкции. Также часто неправильно выполняется крепление листов — слишком редкий шаг каркаса или недостаточное количество саморезов. Ошибкой становится и пренебрежение подготовкой поверхности, из-за чего плитка может плохо держаться или появятся трещины в швах.
Можно ли самостоятельно обшить инсталляцию гипсокартоном, если нет опыта в строительстве?
Сделать это самостоятельно возможно, если внимательно изучить технологию монтажа и иметь базовые инструменты. Однако без опыта лучше работать аккуратно и не торопиться, особенно при резке и креплении листов, а также при подготовке поверхности под плитку. При сомнениях полезно посмотреть обучающие видео или проконсультироваться с мастером, чтобы избежать ошибок и получить долговечный результат.
Можно ли использовать обычный гипсокартон для обшивки инсталляции под плитку в ванной комнате?
Для обшивки инсталляции, которая будет облицована плиткой в ванной, лучше применять влагостойкий гипсокартон. Обычный гипсокартон быстро впитывает влагу и может деформироваться, что негативно скажется на долговечности покрытия и всей конструкции. Влагостойкий гипсокартон имеет специальные добавки, которые снижают водопоглощение, что особенно важно в помещениях с повышенной влажностью. Также рекомендуется использовать герметизирующие материалы на стыках и углах, чтобы повысить надежность конструкции.
