Давление на нагнетании насоса – ключевой параметр, определяющий эффективность его работы и безопасность всей системы. Измерение этого показателя позволяет оценить гидравлическое сопротивление трубопровода, корректность подбора насоса и наличие возможных неисправностей, таких как засоры или кавитация.
Для определения давления на нагнетании применяются манометры, устанавливаемые непосредственно после выходного патрубка насоса. В системах с агрессивными или вязкими жидкостями используют приборы с разделительными мембранами. Точность измерения напрямую зависит от правильного выбора диапазона шкалы и класса точности прибора: для промышленных задач – не ниже 1,5.
На стабильность давления влияет скорость вращения вала, геометрия крыльчатки, диаметр трубопровода и наличие регулирующей арматуры. В центробежных насосах типовое рабочее давление составляет от 2 до 10 бар, тогда как в системах высокого давления оно может достигать 60 бар и выше. При резких отклонениях давления на нагнетании от расчетных значений требуется проверка обратного клапана, частотного преобразователя и состояния фильтров.
Регулярный контроль давления позволяет предотвратить гидравлические удары, разрушение уплотнений и перегрев электродвигателя. Для автоматизации процесса в современных системах применяются электронные датчики давления, подключаемые к ПЛК или системам SCADA. Это обеспечивает возможность дистанционного мониторинга и настройки порогов срабатывания аварийной сигнализации.
Как выбрать точку измерения давления на нагнетании
Если в системе установлен обратный клапан, манометр следует размещать до него. Измерение после клапана может привести к искажению показаний из-за гидроудара или скачков давления. При наличии дросселя или регулирующего вентиля также важно ставить прибор до этих элементов.
Точка отбора давления должна находиться на прямом участке без локальных сужений или поворотов в ближайшем окружении. Допустимое отклонение от оси трубопровода – не более 45°, иначе возникает риск неверной оценки давления из-за неравномерного распределения потока.
Для исключения кавитационного влияния и пульсаций давления рекомендуется использовать демпфер или заполненный жидкостью импульсный трубопровод длиной не менее 0,5 м. При высоких температурах обязательно применение термосифонной петли для защиты манометра.
Размещение измерительной точки в вертикальном положении предпочтительно: это снижает вероятность накопления газовых пузырей или загрязнений в капилляре, особенно при измерении вязких или химически активных жидкостей.

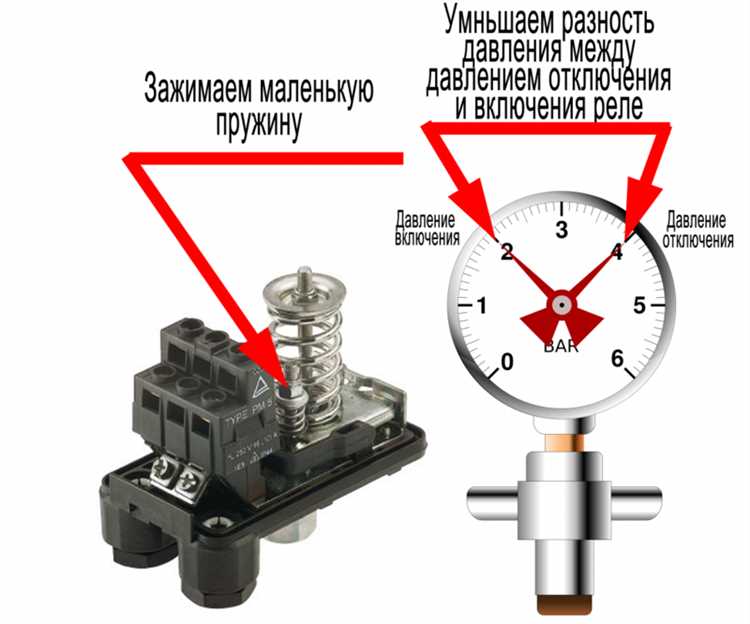

Какие приборы использовать для замера давления на выходе насоса
Для точного контроля давления на выходе насоса применяются механические манометры, электронные датчики давления и дифференциальные преобразователи. Выбор зависит от специфики системы, требований к точности и условиям эксплуатации.
Механический манометр с трубкой Бурдона – надежный вариант для водяных и масляных систем с давлением до 60 бар. Устанавливается непосредственно на выходной патрубок, не требует питания, устойчив к вибрациям, но менее точен при температурных колебаниях.
Электронные датчики давления подходят для автоматизированных систем. Обеспечивают точность измерений до ±0,25% от диапазона. Подключаются к контроллерам или системам мониторинга. Рабочий диапазон – от 0 до 400 бар, возможен выход в виде аналогового сигнала (4–20 мА, 0–10 В).
Для систем с перепадом давления на нескольких участках применяются дифференциальные преобразователи. Они фиксируют разницу между входом и выходом, что полезно для диагностики насосной производительности и состояния фильтров. Диапазон измерений – от 0,01 до 16 бар, возможна цифровая индикация и передача данных по протоколам Modbus или Profibus.
При выборе прибора следует учитывать химическую агрессивность среды, температуру, вибрации и требования к частоте замеров. Для критичных применений рекомендуется установка двух приборов: основного и контрольного, с периодической поверкой.
Порядок подключения манометра к нагнетательному патрубку
Перед подключением манометра необходимо убедиться в отсутствии давления в системе и полной остановке насоса. Это исключает риск травм и повреждения оборудования.
Манометр устанавливается в штатное резьбовое отверстие на нагнетательном патрубке или через специально предусмотренный штуцер. Если отверстие отсутствует, монтируют тройник с возможностью установки прибора на боковой отвод.
Резьбовое соединение герметизируют лентой ФУМ или анаэробным герметиком, избегая избытка материала, чтобы не допустить его попадания внутрь системы. Подключение выполняется с использованием гаечного ключа, момент затяжки – не более 20 Н·м, чтобы не повредить корпус манометра или резьбу патрубка.
После установки проверяют герметичность соединения путем кратковременного пуска насоса. В случае утечки повторяют герметизацию и подтяжку. Далее проводят контрольные замеры давления и при необходимости калибровку прибора согласно заводским параметрам.
Для систем с пульсацией давления рекомендуется использовать демпфер или капиллярную трубку между патрубком и манометром. Это стабилизирует показания и продлевает срок службы прибора.
Как учитывать перепады давления в трубопроводе при замере
Перепады давления в трубопроводе напрямую влияют на точность измерений на нагнетательной линии насоса. Чтобы получить корректные данные, необходимо учитывать гидравлическое сопротивление по всей длине трубопровода и локальные потери, вызванные фитингами, запорной арматурой и изменениями диаметра.
Для точного замера необходимо придерживаться следующего порядка действий:
- Определить расчетную длину трубопровода от выхода насоса до точки установки манометра.
- Учесть диаметр труб, материал и внутреннюю шероховатость – эти параметры влияют на коэффициент сопротивления.
- Включить в расчет локальные сопротивления: колена, тройники, вентили. Каждому элементу соответствует коэффициент местного сопротивления, который необходимо суммировать.
-
Влияние температуры жидкости на показания давления
Температура жидкости существенно влияет на измеряемое давление на нагнетании насоса за счет изменения плотности и вязкости среды. С ростом температуры плотность жидкости снижается примерно на 0,3–0,5% на каждый градус Цельсия, что приводит к уменьшению давления на выходе при прочих равных условиях.
Вязкость жидкости при повышении температуры уменьшается экспоненциально, что снижает гидравлические потери и может вызвать завышение показаний датчиков давления, если они не скорректированы по температуре. Для воды при температуре от 20 до 80 °C вязкость падает почти в 5 раз, что критично для точности замеров.
Рекомендуется использовать температурные коррекции давления с учетом спецификации жидкости и условий эксплуатации. При работе с маслами или химическими растворами температурные коэффициенты могут отличаться, поэтому следует ориентироваться на технические паспорта и калибровочные графики оборудования.
Для повышения точности измерений необходимо устанавливать датчики давления с встроенными температурными компенсациями или использовать внешние коррекционные алгоритмы в системах автоматизации. Игнорирование температурного влияния приводит к ошибкам до 15% при измерении давления в диапазоне температур от 20 до 80 °C.
Особое внимание следует уделять резким перепадам температуры, которые могут вызвать временные скачки давления, искажая результаты замеров. В таких случаях рекомендуется замедлить процесс измерения или проводить повторные замеры для подтверждения данных.

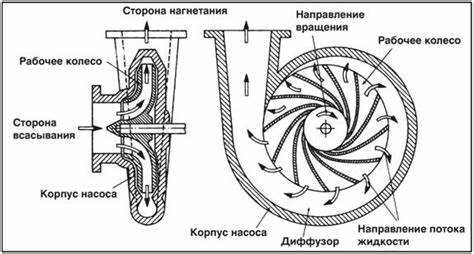

Распространённые ошибки при измерении давления на нагнетании
Частая ошибка – установка манометра в точке с высоким уровнем вибрации, что приводит к скачкам показаний и быстрому выходу прибора из строя. Рекомендуется устанавливать манометр на жёстком участке трубопровода, с применением демпферов или виброизоляционных элементов.
Неправильный выбор диапазона измерений манометра. Использование прибора с максимальным пределом значительно выше ожидаемого давления снижает точность и чувствительность. Следует подбирать манометр с диапазоном, максимально приближённым к рабочему давлению насоса, но с запасом 10-20%.
Отсутствие периодической проверки и калибровки манометра. С течением времени приборы теряют точность из-за износа элементов или загрязнения. Калибровку необходимо проводить не реже одного раза в год или согласно регламенту эксплуатации оборудования.
Использование неподходящего типа манометра для измерения агрессивных или вязких сред. Применение обычных мембранных или пружинных приборов при этом может привести к поломке и ошибочным показаниям. Для таких условий рекомендуются герметичные или дифференциальные манометры с защитой корпуса.
Неправильное подключение манометра к нагнетательной линии, например, установка в месте с турбулентным потоком или за клапанами, создающими нестабильное давление. Манометр должен устанавливаться в прямом участке трубопровода не менее чем за 5 диаметров трубы от источника турбулентности.
Отсутствие воздушного или жидкостного затвора между манометром и нагнетательной линией. В системах с гидравлическими жидкостями часто используют глицериновые затворы для снижения вибраций и защиты прибора, что значительно увеличивает срок службы и стабильность показаний.
Игнорирование температуры среды при выборе и установке манометра. Высокая температура жидкости или газа может привести к искажению показаний и быстрому износу. Следует выбирать приборы с соответствующими температурными допусками и обеспечивать теплоизоляцию точки измерения.
Неудовлетворительная герметизация соединений при монтаже манометра вызывает утечки и снижение давления в линии, что искажает результаты измерений. Все соединения должны быть проверены на герметичность с использованием соответствующих уплотнителей и герметиков.

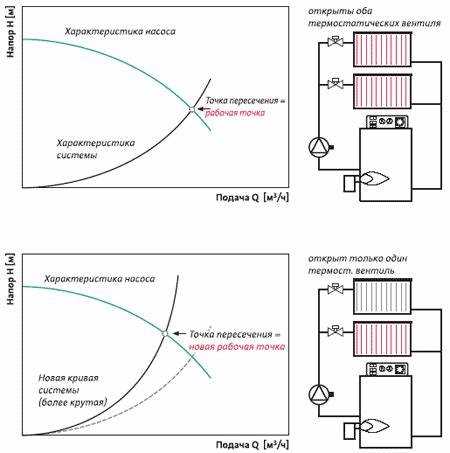

Проверка стабильности давления при разных режимах работы насоса
Для точного определения стабильности давления на нагнетании необходимо проводить замеры в диапазоне рабочих режимов насоса. Основные параметры, влияющие на давление, – частота вращения вала, расход жидкости и температура среды.
Рекомендуется использовать манометры с точностью не ниже 0,5% от измеряемого значения, устанавливая их в точках нагнетания и на выходе насоса. Перед тестированием необходимо обеспечить равномерный прогрев системы до эксплуатационной температуры.
- Проведите замеры давления при минимальной частоте вращения, зафиксируйте данные в течение 5 минут с интервалом 30 секунд.
- Плавно увеличивайте скорость вращения на 10-15% от минимального значения, повторяя измерения аналогично первому шагу.
- Для каждого режима фиксируйте максимальное, минимальное и среднее давление.
Стабильность давления оценивается по коэффициенту вариации (отношение стандартного отклонения к среднему значению). Значение менее 3% свидетельствует о стабильной работе насоса.
При выявлении скачков давления выше 5% необходимо проверить:
- работоспособность обратных клапанов и их герметичность;
- отсутствие воздушных пробок в системе;
- исправность регуляторов частоты вращения и датчиков давления;
- отсутствие засоров на линии нагнетания.
Для долгосрочного контроля рекомендуется использовать регистраторы давления с возможностью анализа динамики в реальном времени. Внедрение автоматического сброса давления при превышении допустимых значений поможет избежать аварийных ситуаций.
Вопрос-ответ:
Как правильно измерить давление на нагнетании насоса?
Для измерения давления на нагнетании используют манометр, который устанавливается на выходе насоса. Важно выбрать прибор с подходящим диапазоном измерений и обеспечить герметичное подключение к трубопроводу. Измерения следует проводить при стабильной работе оборудования, чтобы получить точные показатели.

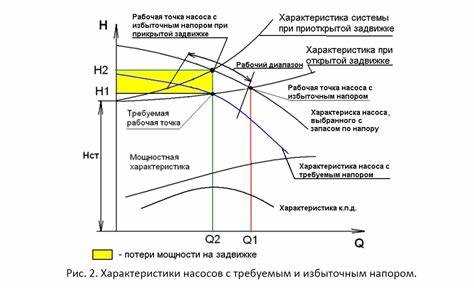

Какие факторы влияют на величину давления в нагнетательной линии насоса?
Давление зависит от многих параметров: характеристик насоса, расхода жидкости, диаметра трубопровода и его длины, наличия запорной арматуры, а также от сопротивления в системе. Повышенное сопротивление, например, из-за загрязнения или частичного закрытия клапанов, приводит к увеличению давления на выходе.
Почему давление на нагнетании может быть ниже нормативного, и что это значит для работы насоса?
Если давление ниже нормы, это может указывать на проблемы в системе — например, утечки, износ рабочих частей насоса или снижение производительности. Такое состояние снижает эффективность подачи жидкости и может привести к нестабильной работе всей системы. Важно своевременно выявить причину и устранить неисправности.
Как изменение давления на нагнетании влияет на общую производительность насосной установки?
Изменения давления напрямую отражаются на подаче жидкости. При повышении давления насос работает под большей нагрузкой, что может увеличить износ и привести к перегреву. Снижение давления часто сопровождается уменьшением подачи и ухудшением работы системы в целом. Оптимальный уровень давления обеспечивает стабильность и долгий срок службы оборудования.
