Эксцентрики обеспечивают надежное соединение между водопроводной трубой и смесителем, компенсируя несовпадение расстояния между выходами воды и монтажными отверстиями. Правильный выбор и установка эксцентриков исключают протечки и позволяют сохранить герметичность системы в течение многих лет.
Оптимальная длина эксцентрика должна превышать толщину стены на 2–3 см, чтобы выступающая часть позволяла качественно закрепить гайку смесителя без натяжения шлангов. Для монтажа используют специальные герметики или ленты ФУМ, которые предотвращают попадание влаги в резьбовые соединения.
Установка начинается с аккуратного вкручивания эксцентриков в водопроводные трубы с моментом затяжки 15–20 Нм, что обеспечивает достаточную фиксацию без риска повреждения резьбы. После выравнивания по уровню и закрепления гайками необходимо проверить отсутствие перекосов и зазоров, чтобы избежать чрезмерной нагрузки на корпус смесителя.

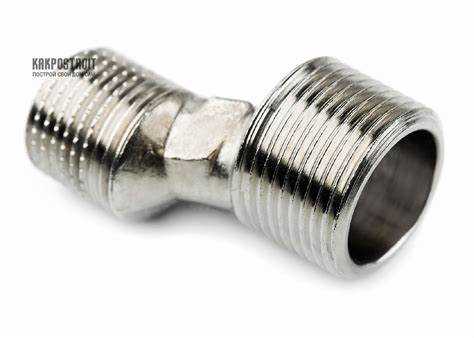

Выбор места установки эксцентриков для смесителя
Оптимальное расположение эксцентриков определяется расстоянием между подводами воды и монтажной точкой смесителя. Стандартный межосевой шаг – 150 мм с допустимым отклонением ±10 мм. Это обеспечивает совместимость с большинством современных смесителей.
Глубина установки должна позволять надежно закрепить эксцентрики в стене, учитывая толщину облицовки и тип поверхности. Рекомендуется фиксировать эксцентрики так, чтобы их резьбовая часть выступала на 20–30 мм от стены, что обеспечивает удобство подключения гибких подводок и герметизацию соединений.
При выборе места учитывайте ровность и прочность стены. Крепление к бетонной или кирпичной основе предпочтительнее, чем к гипсокартону, где требуется дополнительное усиление. Для скрытого монтажа важно учитывать высоту установки смесителя относительно раковины или ванны, обычно это 100–120 мм от края.
Перед установкой проверьте горизонтальность положения эксцентриков с помощью уровня. Несоответствие углов приводит к деформации уплотнителей и течам. Используйте монтажные шаблоны или фиксирующие крепления для точного позиционирования.
При установке в стенах с утеплителем или пустотами обеспечьте дополнительную фиксацию, чтобы избежать смещения при эксплуатации. Также следует учитывать возможность последующего доступа для обслуживания без демонтажа отделки.

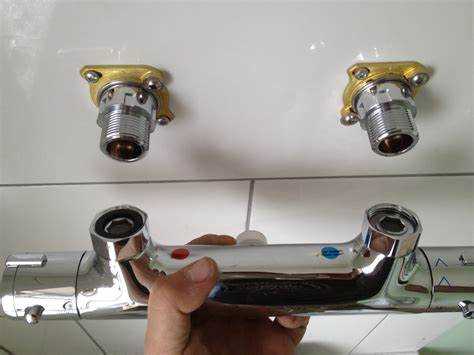

Подготовка стены и отверстий под эксцентрики
Для надежного крепления эксцентриков необходимо обеспечить точную разметку и аккуратное выполнение отверстий в стене. Ошибки на этом этапе могут привести к неправильной установке и протечкам.
- Определите высоту и расстояние между эксцентриками согласно технической документации смесителя. Обычно стандартное расстояние между центрами – 150 мм, но стоит проверить конкретную модель.
- Используйте уровень и рулетку для нанесения точек сверления. Убедитесь, что линии параллельны и находятся на одном уровне, чтобы эксцентрики легли ровно.
- Для разметки применяйте маркер с тонким наконечником или карандаш с острым грифелем, чтобы метки были максимально точными и не расплывались при работе.
- Подготовьте сверло подходящего диаметра: диаметр отверстия должен соответствовать размеру дюбеля, обычно 10–12 мм для стандартных эксцентриков.
- Сверлите отверстия под прямым углом к поверхности стены, контролируя глубину с помощью ограничителя или малярного скотча на сверле. Глубина должна превышать длину дюбеля на 10–15 мм для надежной фиксации.
- После сверления тщательно очистите отверстия от пыли и строительного мусора при помощи пылесоса или продувки сжатым воздухом. Это обеспечит надежное сцепление дюбеля с поверхностью.
- Если стена выполнена из хрупких материалов (газобетон, гипсокартон), используйте специальные дюбели с расширяющимся элементом или химические анкеры для усиления крепления.
Подготовка поверхности и отверстий с соблюдением этих рекомендаций гарантирует точность установки эксцентриков и долгий срок службы смесителя без протечек.

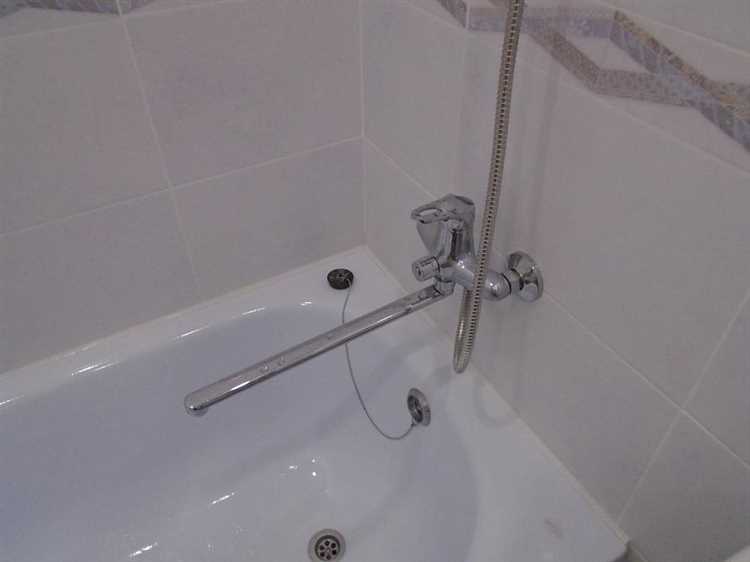

Проверка совместимости эксцентриков с трубами водоснабжения
При выборе эксцентриков важно учитывать диаметр и материал труб водоснабжения. Для металлических труб чаще применяются латунные или бронзовые эксцентрики с резьбой G1/2″ или G3/4″, соответствующей стандарту BSP. Для пластиковых труб (ППР, ПНД) необходимы переходники с соответствующими наружными и внутренними резьбами, обеспечивающими герметичное соединение без повреждения труб.
Диаметр эксцентрика должен точно совпадать с диаметром выходного патрубка трубы. Например, при использовании труб диаметром 20 мм оптимальны эксцентрики с резьбой 3/4″, так как они обеспечивают плотное прилегание и минимизируют риск протечек.
Проверяйте тип резьбы: метрическая резьба не совместима с дюймовой BSP. Для соединений с латунными эксцентриками выбирайте резьбу BSP, что гарантирует надежность и удобство монтажа без дополнительных адаптеров.
Обратите внимание на длину эксцентрика – она должна компенсировать расстояние от стены до трубы, обеспечивая плотное прилегание смесителя без напряжений и деформаций трубопровода. Недостаточная длина вызывает излишнее натяжение, избыточная – ослабляет фиксацию.
Использование уплотнительных материалов – лен или ФУМ-лента – обязательно для всех соединений с резьбой. Это предотвращает микроподтекания и увеличивает срок службы крепления.

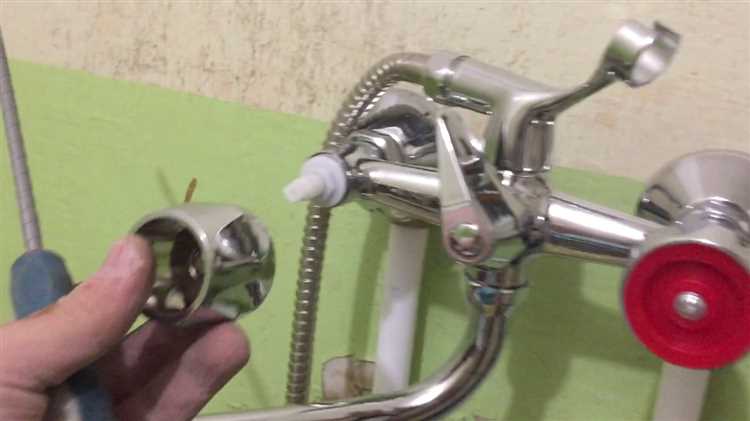

Техника закрепления эксцентриков в монтажных отверстиях
Перед установкой эксцентриков необходимо убедиться, что монтажные отверстия в стене имеют правильный диаметр, обычно 35 мм, и глубину не менее 70 мм для плотного и надежного крепления.
Перед закреплением эксцентриков следует очистить отверстия от пыли и мусора с помощью пылесоса или сжатого воздуха. Это обеспечит максимальное сцепление с монтажным клеем или герметиком.
Для фиксации используйте водостойкий монтажный клей или силиконовый герметик, нанося его равномерным слоем внутри отверстия. Дополнительно рекомендуют использовать быстросохнущие составы с адгезивными добавками для усиления сцепления.
Эксцентрики вставляются в отверстия с небольшим вращательным движением, обеспечивая плотное прилегание резьбы к стене. Важно не перетягивать для предотвращения деформации корпуса смесителя и возможного повреждения резьбы.
После установки эксцентриков проверяют параллельность и правильное расположение относительно стены с помощью строительного уровня. Отклонение более 1–2 мм приведет к проблемам при монтаже смесителя.
Для дополнительной надежности внутри отверстия можно установить пластиковые дюбели, если стена из гипсокартона или другого пористого материала. В бетонных или кирпичных стенах дюбели обычно не требуются при использовании качественного клея.
После закрепления эксцентриков дайте клею или герметику высохнуть минимум 24 часа перед подключением смесителя. Это исключит смещение элементов и обеспечит долговечность крепления.
Использование уплотнительных материалов для герметизации соединений
Для надежной фиксации эксцентриков смесителя и предотвращения протечек необходима качественная герметизация резьбовых соединений. Основные материалы для уплотнения:
- Фторопластовая лента (Лента ФУМ) – обеспечивает плотное уплотнение резьбы, устойчива к воздействию горячей воды и химических веществ. Толщина ленты 0,1–0,2 мм, длина рулона 10–12 м.
- Лен сантехнический – натуральный материал, накручивается на резьбу перед нанесением герметика или пасты. Подходит для металлических соединений, выдерживает давление до 10 бар.
- Герметизирующая паста (или нить) – пастообразные составы на основе силикона или полимеров. Обеспечивают дополнительную защиту от коррозии и герметичность даже при вибрациях.
Рекомендуемый порядок применения уплотнителей:
- Очистить резьбу эксцентрика и трубы от грязи, масла и коррозии.
- Намотать фторопластовую ленту по направлению резьбы минимум в 3–5 слоев, избегая перекрытия ленты в одном месте более чем на 50% ширины.
- При использовании льна дополнительно нанести пасту, чтобы обеспечить надежную герметизацию.
- Закручивать эксцентрик вручную, затем подогнуть ключом, не превышая рекомендуемый момент затяжки (обычно 15–20 Нм), чтобы не повредить уплотнение.
Избегайте использования старых или пересохших уплотнителей. Проверяйте состояние материалов перед монтажом. При установке в стене важно обеспечить, чтобы уплотнительный слой не смещался и сохранял герметичность под нагрузкой и при вибрациях.

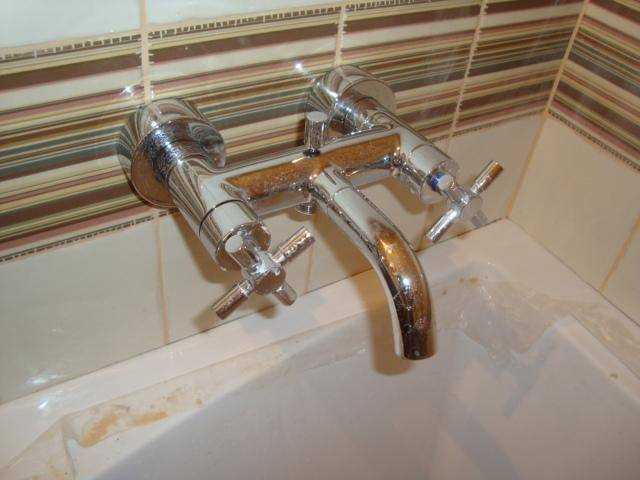

Контроль правильности положения и уровня эксцентриков
После установки эксцентриков важно проверить их точное расположение. Вертикальное и горизонтальное смещение не должно превышать 1 мм, иначе возможны протечки и трудности с монтажом смесителя.
Для проверки уровня используйте строительный уровень с минимальной погрешностью до 0,5 мм на метр. Уровень прикладывают к плоскости, на которой закреплены эксцентрики, чтобы убедиться в отсутствии наклона.
Положение эксцентриков относительно стены контролируется с помощью рулетки или штангенциркуля. Расстояние от стены до центра эксцентрика должно соответствовать техническим требованиям смесителя, обычно 35 мм ±0,5 мм.
Также проверьте совпадение осей эксцентриков: они должны располагаться параллельно друг другу на одной линии без смещений по вертикали или горизонтали.
При выявлении отклонений от нормы устраните их, ослабив крепления и слегка подрегулировав эксцентрики. После фиксации повторите проверку, чтобы исключить деформации.
Использование лазерного уровня ускоряет процесс и обеспечивает более точный контроль по сравнению с обычным уровнем, особенно при установке нескольких эксцентриков.
Тестирование герметичности и корректировки после установки
После закрепления эксцентриков в стене необходимо выполнить проверку герметичности системы. Для этого перекройте основную подачу воды и аккуратно откройте запорные клапаны на смесителе, чтобы наполнить систему водой без давления. Затем постепенно откройте воду на полную мощность и внимательно осмотрите стыки эксцентриков на наличие капель или подтеков.
Если обнаружены микроподтеки, попробуйте слегка подтянуть гайки крепления эксцентриков ключом, не допуская перетяжки, чтобы избежать повреждения резьбы или деформации соединений. В случае, если подтяжка не устраняет течь, полностью перекройте воду и демонтируйте эксцентрики для повторной установки с использованием новых уплотнительных прокладок из резины или фторопласта.
После устранения подтеков рекомендуется провести повторное тестирование под давлением не менее 3 минут, поддерживая давление на уровне рабочего значения – обычно 3–5 бар. Важно проверить не только внешние соединения, но и внутренние части смесителя на предмет стабильности крепления эксцентриков и отсутствия люфтов.
Если при тестировании фиксируется снижение давления, необходимо перепроверить состояние уплотнителей и герметичность резьбовых соединений. Для облегчения контроля рекомендуется использовать мыльный раствор: нанесите его на соединения и следите за появлением пузырьков воздуха, указывающих на протекание.
При необходимости корректировки положения эксцентриков учитывайте, что максимальный допустимый зазор между стеной и крепежной гайкой не должен превышать 3 мм, чтобы обеспечить надежность фиксации и предотвратить смещение под нагрузкой. После окончательной фиксации и проверки установку можно считать завершённой.
Вопрос-ответ:
Как правильно подобрать длину эксцентриков для установки смесителя в стену?
Для выбора подходящей длины эксцентриков следует учитывать толщину стены и глубину подводки труб. Обычно стандартные эксцентрики рассчитаны на установку в стену толщиной до 12-15 см. Если стена толще, лучше выбрать удлинённые модели или использовать специальные удлинители. Это обеспечит плотное и надежное соединение с трубами и смесителем, исключая протечки и смещение.
Какие инструменты понадобятся для правильного закрепления эксцентриков в стене?
В работе потребуется набор разводных или газовых ключей для надежного закручивания эксцентриков, а также уровень для проверки ровности установки. Для подготовки посадочного места может понадобиться дрель с коронкой подходящего диаметра, если монтаж осуществляется в бетонной или кирпичной стене. Также рекомендуется иметь под рукой уплотнительную ленту или специальную пасту для герметизации резьбовых соединений.
Что делать, если после установки эксцентрики плохо фиксируются и смеситель болтается?
Если эксцентрики не держатся крепко, необходимо проверить несколько моментов. Во-первых, убедитесь, что резьба на трубах и эксцентриках не повреждена и чистая. Во-вторых, использование герметика или уплотнительной ленты поможет создать надежное соединение. Также стоит проверить, правильно ли подобрана длина и диаметр эксцентриков — слишком короткие или тонкие детали не обеспечат жесткую фиксацию. При необходимости можно дополнительно зафиксировать соединение гайками с уплотнительными шайбами.
Можно ли установить эксцентрики самостоятельно, без помощи сантехника?
Да, установка эксцентриков доступна для самостоятельного выполнения при наличии базовых инструментов и аккуратности. Важно внимательно соблюдать порядок действий: подготовить поверхность, правильно подобрать детали по размеру, плотно закрутить эксцентрики и проверить герметичность соединений. Если соблюдать эти рекомендации, монтаж пройдет без проблем. Однако при сомнениях или сложностях лучше обратиться к специалисту, чтобы избежать ошибок, которые могут привести к протечкам.
Как проверить качество закрепления эксцентриков после установки смесителя?
Для проверки надежности закрепления следует после монтажа включить подачу воды и внимательно осмотреть места соединений на наличие протечек. Также можно проверить, не двигаются ли эксцентрики при легком покачивании смесителя. Если смеситель держится прочно, а соединения сухие — значит, установка выполнена правильно. В случае обнаружения подтеканий или люфта стоит подтянуть крепления и дополнительно обработать резьбу уплотнительной лентой.
