Обратный клапан предотвращает движение воды в обратном направлении при остановке насоса. Это особенно важно в системах водоснабжения с автоматикой, где возврат воды вызывает ложное срабатывание датчиков давления и перегрузку оборудования. Без клапана насос может запускаться чаще, чем необходимо, сокращая срок службы.

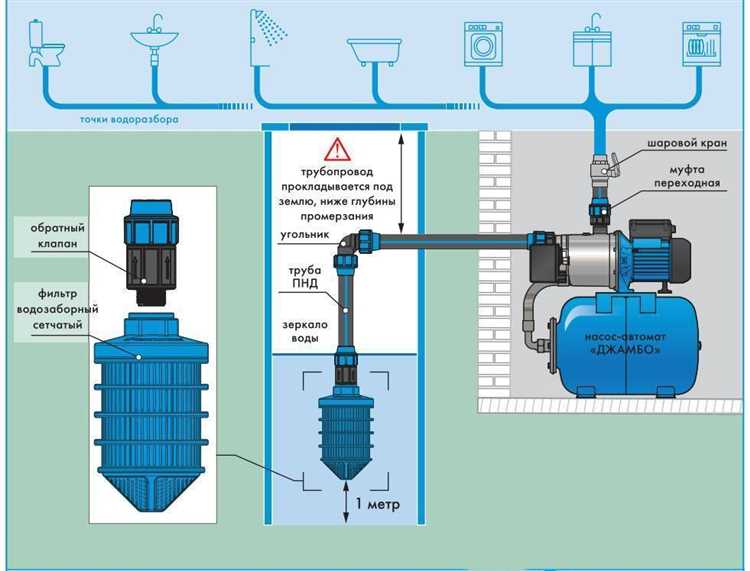

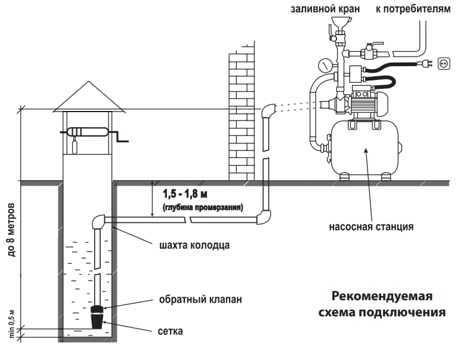

В скважинных и колодезных системах клапан устанавливается на всасывающем трубопроводе, чтобы вода не стекала обратно после отключения. Например, при глубине скважины более 8 метров без клапана потребуется каждый раз заполнять трубу вручную или запускать насос вхолостую, что может привести к перегреву и повреждению.
В горизонтальных магистралях клапан препятствует самопроизвольному сливу воды при отключении питания. Это критично для систем с гидроаккумулятором: если в системе возникает обратный ток воды, давление падает, автоматика запускает насос, и возникает цикличный режим включений, ведущий к преждевременному износу реле давления и мембраны бака.
Использование обратного клапана особенно важно при наличии нескольких насосов в одной системе. Без него один насос может частично перекачивать воду в контур другого, снижая общую производительность и вызывая нестабильность напора.
Как обратный клапан предотвращает обратный поток воды при отключении насоса

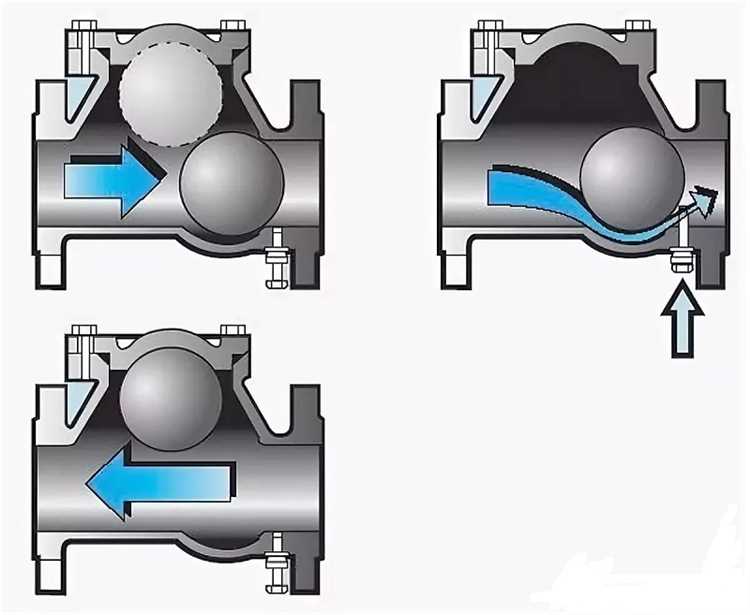

Когда насос останавливается, давление в напорной магистрали исчезает. Без обратного клапана вода самопроизвольно уходит обратно в источник, вызывая опорожнение трубопровода и потерю давления в системе. Обратный клапан механически блокирует обратное движение воды за счёт пружинного механизма, который срабатывает при падении давления.
Запорный элемент внутри клапана (диск, шар или тарелка) приживается к седлу и герметично перекрывает проход. Давление, создаваемое насосом, открывает клапан только в одном направлении. При снижении давления створка возвращается в закрытое положение за доли секунды, исключая обратный ток воды.
Влияние обратного клапана на срок службы насоса и трубопровода
Обратный клапан предотвращает обратный ток воды при остановке насоса. Это снижает гидроудары, которые оказывают значительное механическое воздействие на насосное оборудование и трубопровод.
Гидроудар возникает, когда поток воды резко останавливается и меняет направление. Без обратного клапана давление в системе может кратковременно увеличиваться до 6–8 атмосфер, что приводит к износу уплотнений, разрушению соединений и повышенному шуму.
- Для насоса гидроудары сокращают ресурс подшипников и валов, вызывая вибрации и ранний выход из строя.
- В трубопроводах появляются микротрещины и ослабляются сварные швы, что приводит к протечкам.
- Обратный клапан стабилизирует давление, предотвращая резкие скачки и уменьшая механическое напряжение на элементы системы.
Рекомендации по выбору и установке обратного клапана:
- Подбирать клапан по диаметру и пропускной способности, соответствующие параметрам насоса и трубопровода.
- Устанавливать клапан как можно ближе к насосу, чтобы минимизировать объем обратного потока.
- Выбирать клапаны с быстродействующим механизмом для снижения времени закрытия и уменьшения гидроударов.
- Проводить регулярное техническое обслуживание клапана, проверяя на загрязнения и износ уплотнительных элементов.
Правильно установленный и подобранный обратный клапан увеличивает срок службы оборудования на 20–40%, снижая затраты на ремонт и замену деталей.
Роль обратного клапана при запуске насоса после простоя
Обратный клапан предотвращает обратный поток воды из системы в насос при его остановке. После простоя, когда насос снова включается, отсутствие обратного клапана приводит к сбросу воды обратно в источник, что вызывает повторное заполнение всасывающей линии. Это увеличивает время запуска и снижает давление, создаваемое насосом.
Наличие обратного клапана сохраняет воду в трубах перед насосом, исключая необходимость повторного заполнения. Это позволяет насосу сразу создавать нужное давление и обеспечивает стабильную подачу воды с первого включения. Без клапана возрастает риск кавитации, поскольку насос может всасывать воздух, снижая эффективность и увеличивая износ оборудования.
Рекомендуется устанавливать обратный клапан, рассчитанный на рабочее давление системы, чтобы минимизировать гидравлические удары при включении. Монтаж клапана непосредственно на всасывающей линии снижает вероятность попадания воздуха и обеспечивает быструю стабилизацию потока после простоя.
Как избежать кавитации и гидроударов с помощью обратного клапана
Обратный клапан предотвращает обратный ток воды в системе после выключения насоса, что снижает риск гидроудара – резкого повышения давления, способного повредить трубопроводы и оборудование. Без клапана вода, двигаясь в обратном направлении, вызывает резкие перепады давления и вибрации.
Для уменьшения кавитации клапан обеспечивает стабильное направление потока, исключая образование вакуумных зон, где возникают пузырьки газа. При правильном выборе обратного клапана минимизируется давление на всасывающей стороне насоса, что снижает вероятность появления кавитационных полостей.
Рекомендуется устанавливать клапан непосредственно за насосом, чтобы мгновенно перекрывать обратный поток и поддерживать давление в системе. Важно подобрать клапан с пропускной способностью, соответствующей производительности насоса, чтобы избежать избыточных сопротивлений и падения давления.
Использование обратного клапана с плавным закрытием уменьшает гидравлические удары при отключении насоса, сохраняя целостность арматуры и снижая шум в системе. При монтаже стоит предусмотреть легкий доступ для обслуживания и очистки клапана от отложений и загрязнений.
Для контроля эффективности работы обратного клапана рекомендуется измерять давление на входе и выходе насоса, а также проводить регулярные осмотры на предмет износа уплотнений и подвижных элементов клапана.
Типовые ошибки при установке обратного клапана на насос

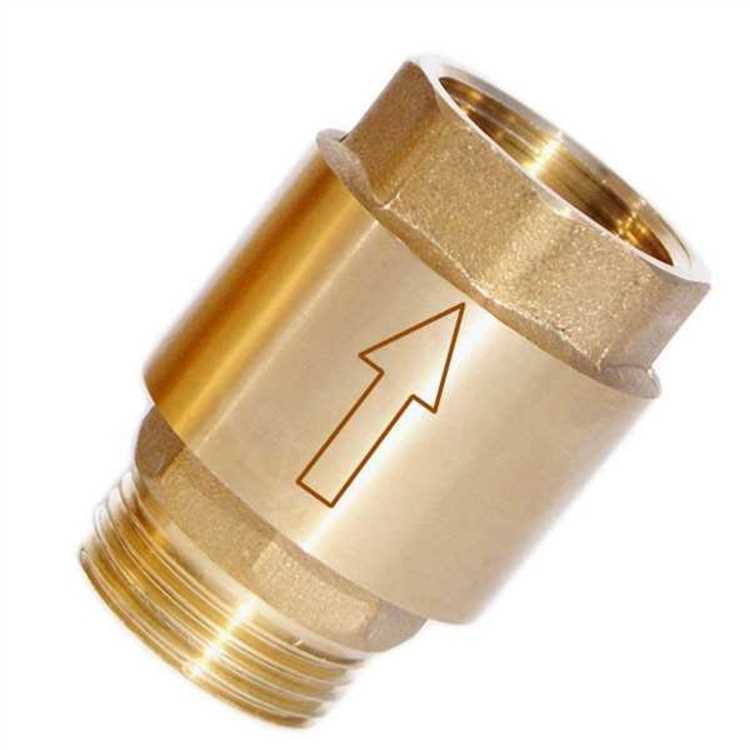

Неправильное направление установки клапана – самая распространённая ошибка. Клапан должен быть ориентирован по потоку воды согласно стрелке на корпусе. Обратная установка приведёт к постоянному закрытию клапана и остановке подачи воды.
Использование клапана с неподходящим диаметром трубы снижает эффективность системы. Просвет клапана должен точно соответствовать диаметру трубопровода, иначе возрастает гидравлическое сопротивление и увеличивается износ насоса.
Установка клапана непосредственно в зоне высокого давления без компенсации гидроударов вызывает преждевременный выход из строя уплотнений и пружины внутри клапана.
Отсутствие фильтра перед обратным клапаном приводит к быстрому загрязнению его внутренней части, что вызывает заедание или неполное закрытие клапана. Рекомендуется ставить сетчатый фильтр или корзину перед клапаном.
Монтаж клапана в неудобных местах без возможности обслуживания усложняет диагностику и ремонт. Обратный клапан должен быть установлен с доступом для проверки и замены, предпочтительно с установкой фланцевых соединений.
Игнорирование необходимости установки уплотнительных прокладок и правильной затяжки резьбовых соединений приводит к протечкам, что снижает давление в системе и может вызвать коррозию деталей.
Использование обратных клапанов из неподходящих материалов, не соответствующих условиям эксплуатации (например, пластик при высокой температуре или агрессивной воде), сокращает срок службы оборудования и снижает надежность.
Когда можно обойтись без обратного клапана и чем это чревато
Обратный клапан не обязателен в системах с самовсасывающими насосами, если расстояние между насосом и уровнем воды минимально – обычно до 0,5 метра. В таких случаях вода удерживается в насосе за счёт герметичности корпуса и правильной установки.
Если система работает с постоянным подъемом воды или оборудована гидроаккумулятором, обратный клапан можно не ставить, но важно учитывать риск обратного стекания, что приводит к повторному запуску насоса и быстрому износу.
Отсутствие обратного клапана в системах с длительными вертикальными участками трубопровода повышает вероятность обратного потока. Это вызывает гидравлические удары, разрушение уплотнений и повышенную нагрузку на электродвигатель.
Рекомендуется проверять давление в системе при отсутствии обратного клапана. Если наблюдается падение давления более 0,1 МПа в минуту после отключения насоса, это указывает на негерметичность и необходимость установки клапана.
В системах с глубокой скважиной без обратного клапана насос может терять всасывающую способность из-за полного спуска воды в трубах, что требует повторного заполнения и увеличивает время работы оборудования.
Вопрос-ответ:
Для чего нужен обратный клапан на водяном насосе?
Обратный клапан предотвращает обратный ток воды после выключения насоса. Это защищает систему от слива жидкости обратно в источник и помогает сохранить давление в трубах, что снижает нагрузку на оборудование и предотвращает его повторный запуск без необходимости заново заполнять трубопровод.
Что происходит, если не установить обратный клапан на насос для воды?
Без обратного клапана вода может стекать обратно в скважину или резервуар, что приводит к потере давления и необходимости повторного заполнения труб. Это увеличивает износ насоса, повышает потребление энергии и снижает общую надежность системы водоснабжения.
Можно ли использовать любой обратный клапан с водяным насосом?
Выбор обратного клапана зависит от типа насоса, давления и диаметра трубопровода. Не все клапаны подходят по техническим характеристикам, поэтому важно подбирать модель с учетом рабочих параметров, чтобы избежать снижения производительности и возможных повреждений системы.
Где именно устанавливается обратный клапан в системе с насосом?
Обратный клапан обычно устанавливается на выходе насоса или сразу после него в трубопроводе. Это позволяет предотвратить обратное движение воды в направлении насоса после его остановки, сохраняя давление в системе и защищая оборудование.
Как проверить, работает ли обратный клапан на насосе правильно?
Проверить работу клапана можно по нескольким признакам: если после выключения насоса давление в системе не падает и вода не возвращается обратно, клапан функционирует исправно. Также можно визуально осмотреть клапан на предмет загрязнений или повреждений, которые могут препятствовать его закрытию.
Для чего на насосе устанавливают обратный клапан?
Обратный клапан предотвращает обратный поток воды после отключения насоса. Без него вода из трубопровода может возвращаться обратно в источник, что приводит к снижению давления и необходимости повторного наполнения системы. Это особенно важно в системах с высоким уровнем трубопроводов или при работе насосов, поднимающих воду на значительную высоту. Обратный клапан сохраняет воду в трубах и обеспечивает стабильную работу насоса, снижая нагрузку на его двигатель и уменьшая риск повреждений.
